Sigorta düzeni Suzuki SX4 / S-Cross 2014-2017
İç sigorta kutusu

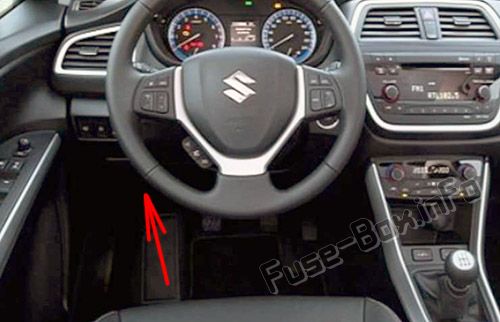

Sigorta kutusu konumu
Sigorta kutusu ön panelin (sürücü tarafı) altında bulunur.

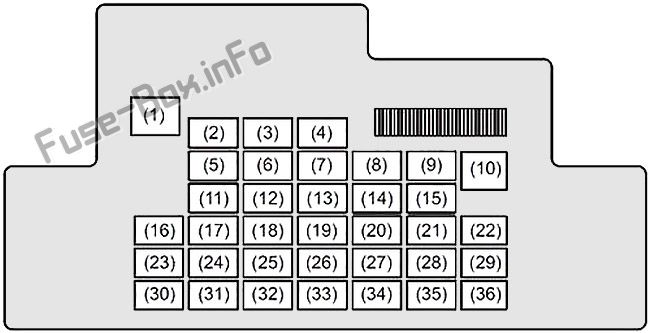

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 20 | Elektrikli cam zamanlayıcı |
| 3 | 15 | Direksiy10 kilidi |
| 4 | 20 | Arka buğu çözücü |
| 5 | 20 | açılır tavan |
| 6 | 10 | DRL |
| 7 | 10 | Isıtmalı ayna |
| 8 | 7.5 | Başlat sinyali |
| 9 | 15 | Aksesuar soketi 2 |
| 10 | 30 | Elektrikli pencere |
| 11 | 10 | Risk |
| 12 | 7.5 | BCM |
| 13 | 15 | Ateşleme bobini |
| 14 | 10 | ABS k10trol modülü |
| 15 | 15 | Aksesuar soketi |
| 16 | 10 | A-STOP k10trolörü |
| 17 | 15 | korna çalmak |
| 18 | 10 | Fren lambası |
| 19 | 10 | şişme çanta |
| 20 | 10 | ters ışık |
| 21 | 15 | Silecek |
| 22 | 30 | Ön cam sileceği |
| 23 | 10 | tavan lambası |
| 24 | 15 | 4×4 |
| 25 | 7.5 | RR sis lambası |
| 26 | – | Kullanılmamış |
| 27 | 7.5 | Ateşleme sinyali-1 |
| 28 | 15 | Radyo 2 |
| 29 | 10 | Aksesuar soketi 3 |
| 30 | 15 | Radyo |
| 31 | 10 | Stop lambası |
| 32 | 20 | G/Ç |
| 33 | 7.5 | Hız regülatörü |
| 34 | 10 | Metre |
| 35 | 7.5 | Ateşleme sinyali-2 |
| 36 | 20 | Koltuk ısıtıcısı |
Motor bölmesindeki sigorta kutusu

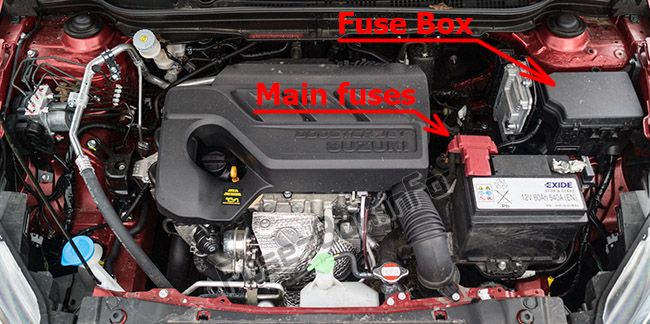

Sigorta kutusu konumu

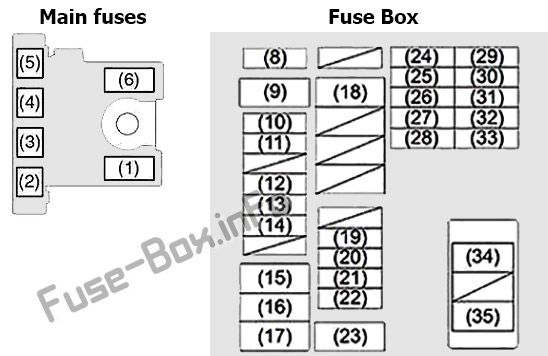

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7.5 | Ateşleme-1 sinyali 2 (D16AA) |
| 9 | 30 | Radyatör fanı 2 |
| 10 | 20 | Ön sis lambası |
| 11 | 7.5 | Deniz Feneri 2 |
| 12 | 25 | ABS k10trol modülü |
| 13 | 25 | Far |
| 14 | 30 | Korumak |
| 15 | 40 | K10tak anahtarı |
| 16 | 40 | ABS motoru |
| 17 | 30 | marş |
| 18 | 30 | Radyatör fanı |
| 19 | 30 | Ana FI |
| 20 | 20 | Benzin pompası |
| 21 | 10 | Hava kompresörü |
| 22 | 7.5 | ECM (D13A) |
| 23 | 30 | Fan |
| 24 | 10 | FI2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7.5 | Başlat sinyali |
| 27 | 15 | Far (sol) |
| 28 | 15 | Yüksek far (sol) |
| 29 | 7.5 | FI2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI3 (D16AA) |
| 32 | 15 | Deniz Feneri (Sağ) |
| 33 | 15 | Yüksek far (sağ) |
| 34 | 50 | K10tak anahtarı 2 |
| 35 | 50 | pil |
