Bu yazıda 2011’den 2017’ye kadar üretilen üçüncü nesil Suzuki Swift’i ele alıyoruz. Bu yazıda
İçindekiler
Sigorta düzeni Suzuki Swift 2011-2017
Yolcu bölmesi sigorta kutusu

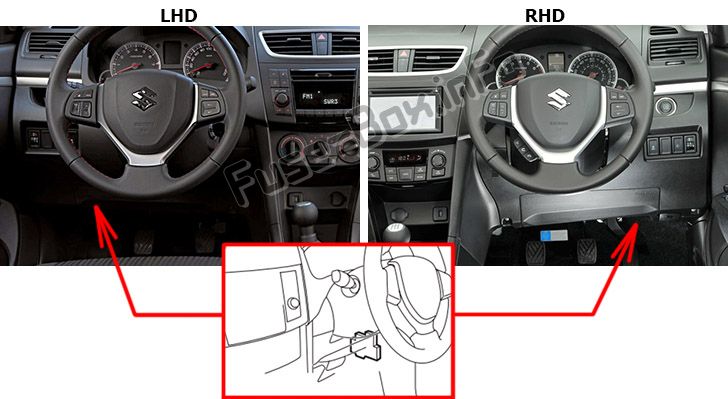

Sigorta kutusu konumu
Sigorta kutusu ön panelin (sürücü tarafı) altında bulunur.

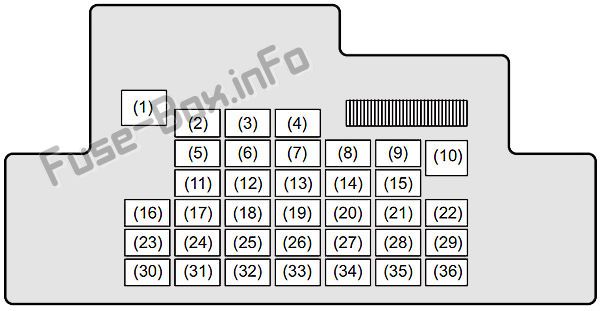

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 30 1 | – |
| 2 | 20 1 | Elektrikli cam zamanlayıcı |
| 3 | 20 1 | Direksiy10 kilidi |
| 4 | 20 1 | Arka buğu çözücü |
| 5 | 20 1 | – |
| 6 | 15 1 | – |
| 7 | 10 A | – |
| 8 | 7,5 A | Başlat sinyali |
| 9 | 15 1 | ACC-2 (aksesuar soketi) |
| 10 | 30 1 | Elektrikli pencere |
| 11 | 10 A | Risk |
| 12 | 7,5 A | BCM |
| 13 | 15 1 | Ateşleme bobini |
| 14 | 10 A | ABS k10trol modülü |
| 15 | 15 1 | ACC (Aksesuar) |
| 16 | 10 A | – |
| 17 | 15 1 | korna çalmak |
| 18 | 10 A | Fren lambası |
| 19 | 10 A | şişme çanta |
| 20 | 10 A | ters ışık |
| 21 | 15 1 | Silecek |
| 22 | 25 1 | Ön cam sileceği |
| 23 | 7,5 A | tavan lambası |
| 24 | – | bakir |
| 25 | 7,5 A | RR sis lambası |
| 26 | – | bakir |
| 27 | 7,5 A | Ateşleme sinyali-1 |
| 28 | 15 1 | Radyo 2 |
| 29 | 10 A | – |
| 30 | 15 1 | Radyo |
| 31 | 10 A | Stop lambası |
| 32 | 20 1 | G/Ç |
| 33 | 7,5 A | – |
| 34 | 10 A | Metre |
| 35 | 7,5 A | Ateşleme sinyali-2 |
| 36 | 20 1 | – |
Motor bölmesindeki sigorta kutusu

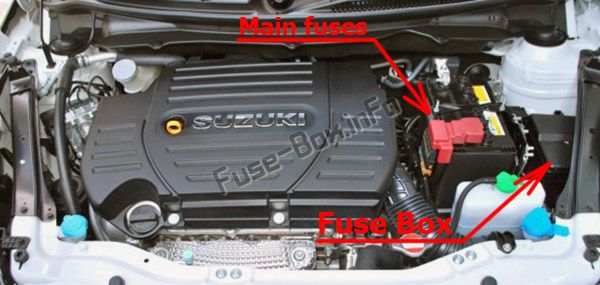

Sigorta kutusu konumu

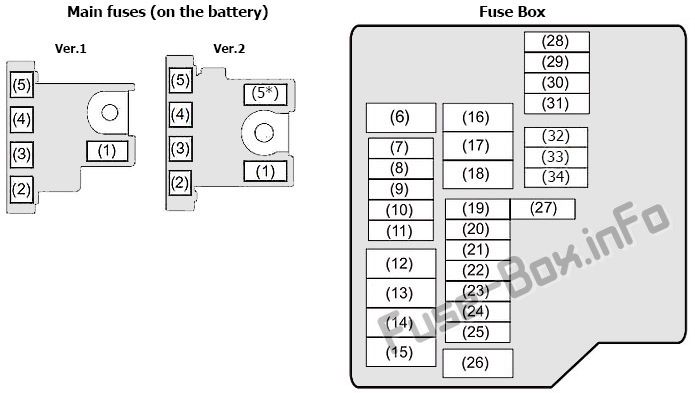

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 80 A | FL5 |
| 2 | 50 A | FL4 |
| 3 | 100A | FL3 |
| 4 | 100A | FL2 |
| 5 | 100 A (öz) 120A (dizel) |
FL1 |
| 5* | 100A | FL6 (DİZEL) |
| 6 | 50 A | K10tak anahtarı -2 |
| 7 | 7,5 A | ECM |
| 8 | 15 1 | CVT rölesi |
| 9 | 20A | FIP (DİZEL) |
| 10 | 10 A | Hava kompresörü |
| 11 | 15 1 | FI (ÖZ) |
| 12 | 30A | FI (DİZEL) |
| 13 | 60 A | hidrolik direksiy10 |
| 14 | 30 1 | Radyatör fanı |
| 15 | 40A | ABS 1 veya kullanılmamış |
| 16 | 30 1 | Fan |
| 17 | 30 1 | marş |
| 18 | 40A veya 30A | ABS motoru veya T/M pompası (AGS) |
| 19 | 30 1 | Aksesuar |
| 20 | 10 A | E/A (AGS) |
| 21 | 15A/25A | Far |
| 22 | 25 1 | ABS k10trol modülü |
| 23 | 15A/25A | Far |
| 24 | 20 1 | Ön sis lambası |
| 25 | 7,5 A | T/M2 (AGS) |
| 26 | 40 1 | K10tak anahtarı |
| 27 | 7,5 A | Başlat sinyali |
| 28 | 15 1 | Far (sol) |
| 29 | 15 1 | Deniz Feneri (Sağ) |
| 30 | – | bakir |
| 31 | – | bakir |
| 32 | 20 1 | INJ DRV (DİZEL) |
| 33 | 10 A | FI 2 (DİZEL) |
| 34 | – | Kullanılmamış |
