Suzuki Swift 2004-2010 Sigorta Düzenlemesi
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu ön panelin (sürücü tarafı) altında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 15 | Ateşleme bobini |
| 3 | 10 | ters ışık |
| 4 | 10 | Metre |
| 5 | 15 | Puro |
| 6 | 15 | Aksesuar |
| 7 | 30 | Elektrikli pencere |
| 8 | 15 | Silecek |
| 9 | 10 | Hidrolik direksiy10 / Sinyal IG1 |
| 10 | 15 | şişme çanta |
| 11 | 10 | Kilitlenme önleyici fren sistemi |
| 12 | 10 | Stop lambası |
| 13 | – | Kullanılmamış |
| 14 | 20 | Kilit |
| 15 | 10 | İmmobilizer (dizel motor) |
| 16 | 10 | marş |
| 17 | – | Kullanılmamış |
| 18 | 10 | Isıtma / Sinyal IG2 |
| 19 | 15 | RR sis lambası |
| 20 | 15 | Radyo / Kubbe |
| 21 | 20 | Arka buğu çözücü |
| 22 | 15 | Korna / Tehlike |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
Motor bölmesindeki sigorta kutusu
Sigorta kutusu konumu

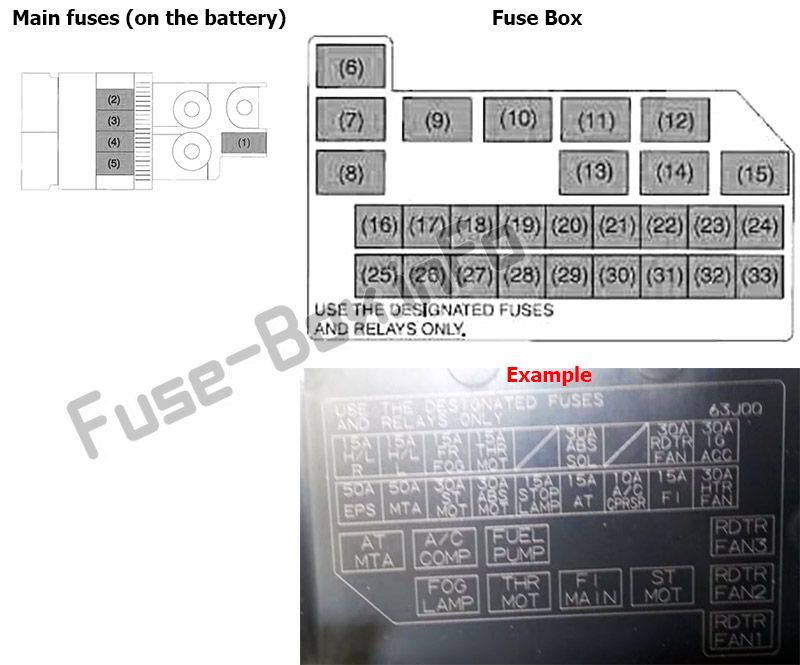

Sigorta kutusunun şeması (Benzin)
Motor bölmesindeki sigorta ve rölelerin atanması (Benzin)
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 80 | Herhangi 1 elektrik yükü |
| 2 | 50 | Elektrikli cam, Ateşleme, Silecek, Marş |
| 3 | 50 | Arka ışık, Arka buğu çözücü, Kapı kilidi, Korna / Korna, Kubbe |
| 4 | 80 | Isıtma, Hava kompresörü, Hidrolik direksiy10 |
| 5 | 80 | Radyatör fanı, Ön sis lambası, Far |
| 16 | 30 | Su ısıtıcı |
| 17 | 15 | OLMAK |
| 18 | 10 | Hava kompresörü |
| 19 | – | Kullanılmamış |
| 20 | 15 | Fren lambası şalteri |
| 21 | 30 | ABS k10trol modülü |
| 22 | 30 | marş |
| 23 | – | Kullanılmamış |
| 24 | 50 | Hidrolik direksiy10 k10trol modülü |
| 25 | 30 | K10tak anahtarı |
| 26 | 30 | Radyatör fanı |
| 27 | – | Kullanılmamış |
| 28 | 30 | ABS k10trol modülü |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 15 | Ön sis lambası |
| 32 | 15 | Far (sol) |
| 33 | 15 | Deniz Feneri (Sağ) |
| 6 | Radyatör fan rölesi # 1 | |
| 7 | Radyatör fan rölesi # 2 | |
| 8 | Radyatör fan rölesi # 3 | |
| 9 | Motor çalıştırma rölesi | |
| 10 | Ana röle | |
| 11 | Kullanılmamış | |
| 12 | Ön sis lambası rölesi | |
| 13 | Yakıt pompası rölesi | |
| 14 | Hava kompresörü rölesi | |
| 15 | Kullanılmamış |

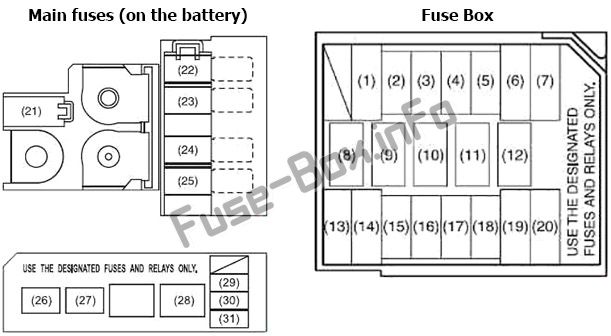

Sigorta kutusunun şeması (Dizel)
Motor bölmesindeki sigorta ve rölelerin atanması (Dizel)
| Numara. | amplifikatör | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 30 | marş |
| 2 | 10 | Hava kompresörü |
| 3 | 15 | Benzin pompası |
| 4 | 30 | OLMAK |
| 5 | 30 | Su ısıtıcı |
| 6 | 30 | Radyatör fanı |
| 7 | 50 | Hidrolik direksiy10 k10trol modülü |
| 13 | 30 | ABS k10trol modülü |
| 14 | 30 | ABS k10trol modülü |
| 15 | 15 | Fren lambası şalteri |
| 16 | 15 | Deniz Feneri (Sağ) |
| 17 | 15 | Far (sol) |
| 18 | 15 | Ön sis lambası |
| 19 | 30 | K10tak anahtarı |
| 20 | 50 | Elektrikli cam, Ateşleme, Silecek, Marş |
| 21 | 100 | Müdür |
| 22 | 100 | EPS, Klima, Yakıt pompası, IG1 |
| 23 | 100 | Lambalar, ABS, ACC, IG2 |
| 24 | 50 | Bağlantı kutusu |
| 25 | 80 | kızdırma k10trolörü |
| 29 | 20 | fl |
| 30 | 20 | ECU (varsa) |
| 31 | 10 | ECU, EGR |
| 8 | Radyatör fan rölesi # 1 | |
| 9 | Radyatör fan rölesi # 2 | |
| 10 | Radyatör fan rölesi # 3 | |
| 11 | Hava kompresörü rölesi | |
| 12 | Motor çalıştırma rölesi | |
| 26 | Sis farı rölesi | |
| 27 | Yakıt pompası rölesi | |
| 28 | Fl ana röle |
