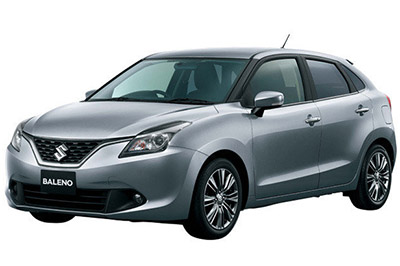

Suzuki Baleno alt kompakt hatchback, 2015’ten günümüze kadar mevcuttur. Bu yazımızda
Sigorta düzeni Suzuki / Maruti Baleno 2015-2019…

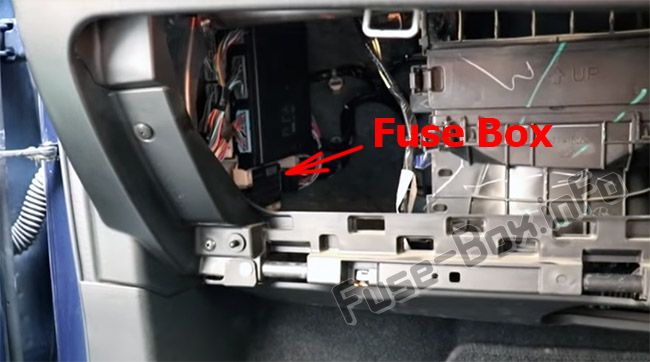

Sigorta kutusu konumu
Gösterge panelinin sol tarafının altında bulunur.

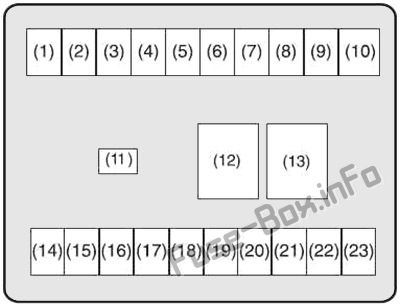

Sigorta kutusunun şeması (v.1)
(Anahtarsız çalıştırma sistemi veya anahtarsız giriş sistemi olmadan)
Yolcu bölmesindeki sigorta yerleşimi (Anahtarsız çalıştırma sistemi ve anahtarsız giriş sistemi olmadan)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 10 | ters ışık |
| 2 | 15 | Ateşleme bobini |
| 3 | 10 | Metre |
| 4 | 10 | silecek |
| 5 | 5 | Ateşleme sinyali-2 |
| 6 | 15 | yıkayıcı |
| 7 | 25 | Ön cam sileceği |
| 8 | 10 | Stop lambası |
| 9 | 10 | Risk |
| 10 | 10 | Fren lambası |
| 11 | 30 | Elektrikli pencere |
| 12 | 15 | ACC-2 |
| 13 | 5 | CAC |
| 14 | 5 | Başlat sinyali |
| 15 | 10 | Ateşleme sinyali-1 |
| 16 | 10 | şişme çanta |
| 17 | 5 | ABS k10trol modülü (varsa) |
| 18 | 15 | korna çalmak |
| 19 | 20 | Kilit |
| 20 | 25 | Arka buğu çözücü |
| 21 | 15 | Radyo |
| 22 | 5 | tavan lambası |
| 23 | 10 | Tavan lambası-2 |

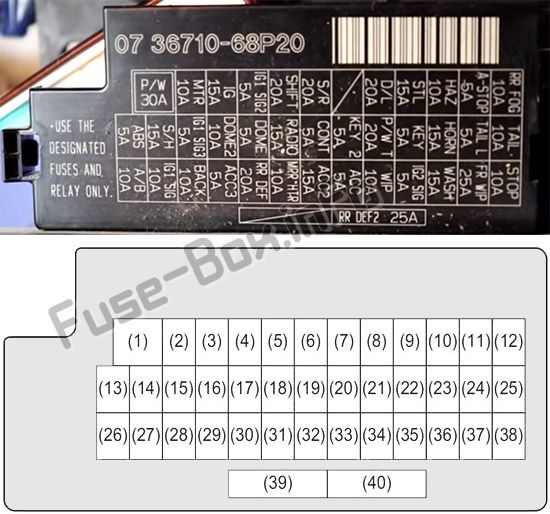

Sigorta kutusunun şeması (v.2)
(Anahtarsız çalıştırma sistemi veya anahtarsız giriş sistemi ile)
Yolcu bölmesindeki sigorta yerleşimi (Anahtarsız çalıştırma sistemi veya anahtarsız giriş sistemi ile)
| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 30 | Elektrikli pencere |
| 2 | 10 | Metre |
| 3 | 15 | Ateşleme bobini |
| 4 | 5 | Ateşleme-1 sinyali 2 |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 20 | Kilit |
| 9 | 15 | Direksiy10 kilidi |
| 10 | 10 | Risk |
| 11 | 5 | A-STOP k10trolörü |
| 12 | 10 | RR sis lambası |
| 13 | 5 | ABS k10trol modülü |
| 14 | 15 | Koltuk ısıtıcısı |
| 15 | 5 | Ateşleme-1 sinyali 3 |
| 16 | 10 | Tavan lambası-2 |
| 17 | 5 | tavan lambası |
| 18 | 15 | Radyo |
| 19 | 5 | TAKİP ETMEK |
| 20 | 5 | Anahtar 2 |
| 21 | 20 | Elektrikli cam zamanlayıcı |
| 22 | 5 | Anahtar |
| 23 | 15 | korna çalmak |
| 24 | 5 | Kuyruk lambası (sol) |
| 25 | 10 | Stop lambası |
| 26 | 10 | şişme çanta |
| 27 | 10 | Ateşleme sinyali-1 |
| 28 | 10 | ters ışık |
| 29 | 5 | ACC-3 |
| 30 | 20 | Arka buğu çözücü |
| 31 | 10 | Isıtmalı ayna |
| 32 | 15 | ACC-2 |
| 33 | 5 | CAC |
| 34 | 10 | silecek |
| 35 | 5 | Ateşleme sinyali-2 |
| 36 | 15 | yıkayıcı |
| 37 | 25 | Ön cam sileceği |
| 38 | 10 | Fren lambası |
| 39 | – | Kullanılmamış |
| 40 | 25 | Arka buğu çözücü 2 |

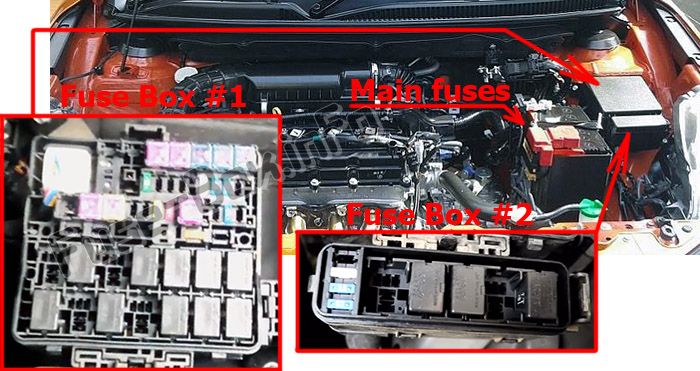

Sigorta kutusu konumu

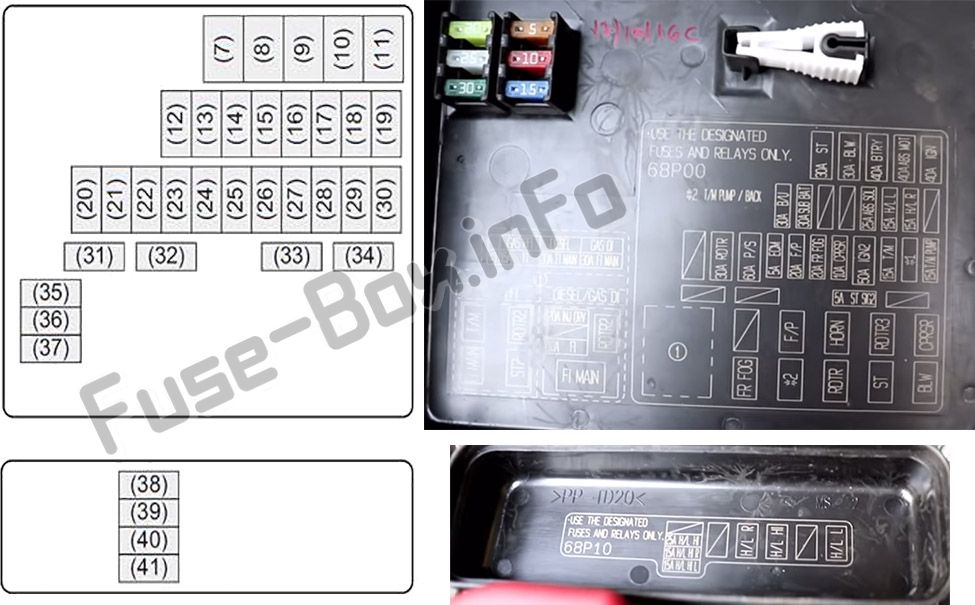

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi

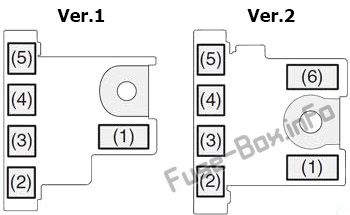

| Numara. | A | f10ksiy10 / bileşen |
|---|---|---|
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | marş |
| 8 | 30 | Fan |
| 9 | 40 | pil |
| 10 | 40 | ABS motoru |
| 11 | 40 | K10tak anahtarı |
| 12 | 30 | B / U |
| 13 | 30 | Alt pil |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 25 | ABS k10trol modülü |
| 17 | 15 | Far (sol) |
| 18 | 15 | Deniz Feneri (Sağ) |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 30 | Radyatör fanı |
| 22 | 60 | hidrolik direksiy10 |
| 23 | 5 | ECM |
| 24 | 20 | Benzin pompası |
| 25 | 20 | Ön sis lambası |
| 26 | 10 | Hava kompresörü |
| 27 | 50 | K10tak anahtarı 2 |
| 28 | 15 | Transaks |
| 29 | 15 | FI (GAZ) |
| 29 | 30 | Ana FI (DİZEL) |
| 30 | 15 | CVT pompası |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 5 | Başlat sinyali |
| 34 | – | Kullanılmamış |
| 35 | 20 | INJ DRV (DİZEL) |
| 36 | – | Kullanılmamış |
| 37 | 10 | FI (DİZEL) |
| 38 | – | Kullanılmamış |
| 39 | 25 | Yüksek deniz feneri |
| 40 | 15 | Yüksek far (sağ) |
| 41 | 15 | Yüksek far (sol) |
