Suzuki Kizashi orta boy sedan 2010’dan 2013’e kadar üretildi. Bu yazımızda
Suzuki Kizashi 2010-2013 sigorta düzeni

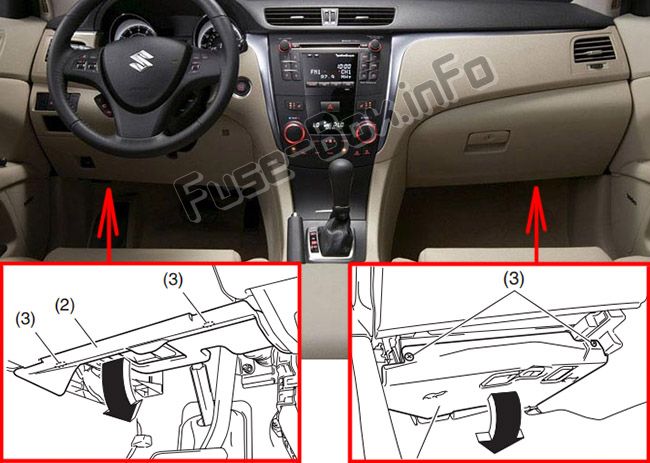

Sigorta kutusu konumu
Ön panelin altında iki sigorta bloğu vardır – sürücü tarafı ve yolcu tarafı.
Sürücü tarafındaki sigorta kutusuna erişmek için, klips bağlantılarını serbest bırakmak için ön panelin alt kapağını çekin ve ardından gizli kapağı çıkarın.
Yolcu tarafı sigorta kutusuna erişmek için iki vidayı ve gösterge paneli alt kapağını çıkarın.

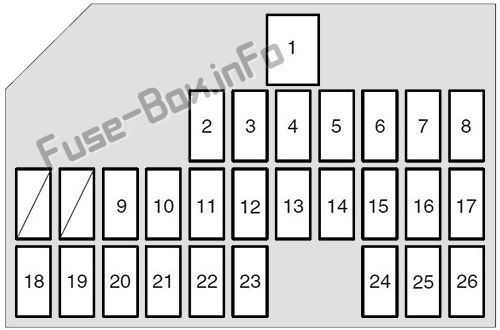

Sigorta kutusunun şeması (sürücü tarafı)
Sürücü tarafındaki sigorta kutusundaki sigorta yerleşimi
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 30 | Elektrikli pencere |
| 2 | 15 | yıkama motoru |
| 3 | 20 | Koltuk ısıtıcısı |
| 4 | 25 | Silecek motoru |
| 5 | 7.5 | IG2 SIG |
| 6 | 15 | Ateşleme bobini |
| 7 | 15 | Aksesuar 2 |
| 8 | 15 | Aksesuar |
| 9 | 10 | ESP k10trol modülü |
| 10 | 7.5 | Hız regülatörü |
| 11 | 7.5 | IG1 SIG |
| 12 | 7.5 | Kullanılmamış |
| 13 | 7.5 | Metre |
| 14 | 10 | ters ışık |
| 15 | 10 | şişme çanta |
| 16 | 15 | Direksiy10 kilidi |
| 17 | 7.5 | BCM |
| 18 | 20 | açılır tavan |
| 19 | 7.5 | Kullanılmamış |
| 20 | 10 | Stop lambası |
| 21 | 10 | Fren lambası |
| 22 | 10 | Risk |
| 23 | 20 | Ön elektrikli cam (sol) |
| 24 | 15 | Radyo |
| 25 | 10 | tavan lambası |
| 26 | 20 | Kilit |

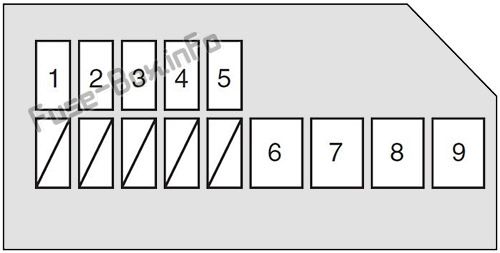

Sigorta kutusunun şeması (yolcu tarafı)
Yolcu tarafı sigorta kutusundaki sigorta yerleşimi
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 20 | Elektrikli arka cam (sağ) |
| 2 | 20 | Elektrikli arka cam (sol) |
| 3 | 20 | Ön elektrikli cam (sağ) |
| 4 | 15 | 4×4 |
| 5 | 20 | Pil fanı |
| 6 | 20 | ses |
| 7 | 30 | Elektrikli koltuk (Sağ) |
| 8 | 30 | Elektrikli koltuk (sol) |
| 9 | 30 | bakir |

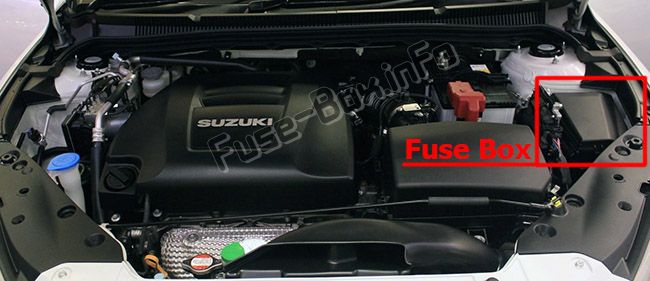

Sigorta kutusu konumu

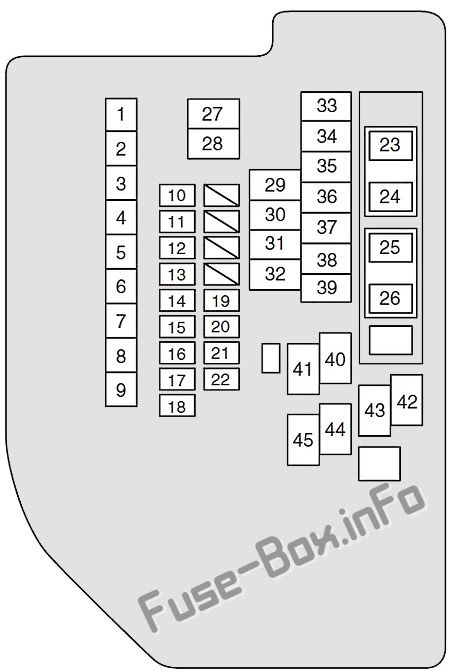

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | A | Korumalı devre |
|---|---|---|
| 1 | 50 | K10tak anahtarı |
| 2 | 30 | Radyatör alt fanı |
| 3 | 30 | Ana radyatör fanı |
| 4 | 30 | marş |
| 5 | 40 | Işık |
| 6 | 40 | ESP k10trol modülü |
| 7 | 50 | Anahtarsız çalıştırma k10trol modülü |
| 8 | 50 | Elektrikli camlar, Elektrikli koltuk |
| 9 | 50 | Fan |
| 10 | 10 | Klima kompresörü |
| 11 | 15 | Isıtmalı dikiz aynası |
| 12 | 15 | gaz motoru |
| 13 | 30 | Arka buğu çözücü |
| 14 | 30 | Kullanılmamış |
| 15 | 7.5 | Far |
| 16 | 20 | Yakıt enjeksiy10u |
| 17 | 25 | ESP k10trol modülü |
| 18 | 25 | Korumak |
| 19 | 15 | Düşük far (sol) |
| 20 | 15 | Düşük far (Sağ) |
| 21 | 15 | Yüksek far (sol) |
| 22 | 15 | Yüksek far (Sağ) |
| 23 | 15 | CVT |
| 24 | 20 | Ön sis lambası |
| 25 | 15 | O2 sensörü ısıtıcısı |
| 26 | 15 | korna çalmak |
| 27 | Far rölesi düşük (sol) | |
| 28 | Far rölesi düşük (Sağ) | |
| 29 | Kullanılmamış | |
| 30 | Kullanılmamış | |
| 31 | Kullanılmamış | |
| 32 | Klima kompresörü rölesi | |
| 33 | Arka buğu çözücü rölesi | |
| 35 | Silecek rölesi 2 | |
| 36 | Kullanılmamış | |
| 37 | Silecek rölesi 1 | |
| 38 | Motor çalıştırma rölesi | |
| 39 | Yakıt pompası rölesi | |
| 40 | Radyatör fanı rölesi 3 | |
| 41 | Radyatör fanı rölesi 1 | |
| 42 | Ayna ısıtma rölesi | |
| 43 | Radyatör fanı rölesi 2 | |
| 44 | Ana röle | |
| 45 | Gaz kelebeği motoru rölesi |
