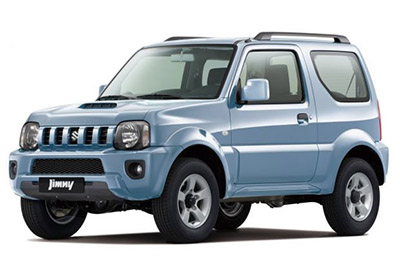

Bu yazıda, 1999’dan 2018’e kadar üretilen Suzuki Jimny’nin üçüncü neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Suzuki Jimny 2000-2017
İç sigorta kutusu

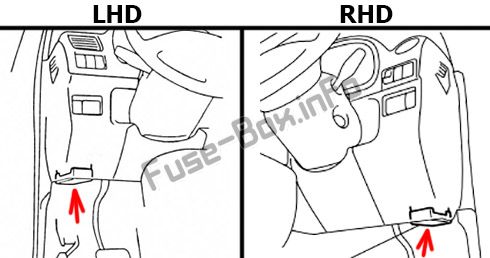

Sigorta kutusu konumu
Sigorta kutusu ön panelin (sürücü tarafı) altında bulunur.

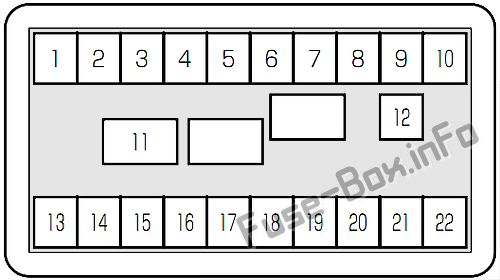

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | IG2 SIG | 10 A | IG2 SIG |
| 2 | ARKA DERECE | 20A | Arka sis lambası |
| 3 | Yıkayıcı | 15A | Ön cam sileceği, yıkayıcı |
| 4 | KOLTUK ISITICISI | 15A | Koltuk ısıtıcısı |
| 5 | PURO | 15A | çakmak |
| 6 | BUZ giderme | 15A | Arka cam ısıtıcısı |
| 7 | UYARI RİSKİ | 15A | Korna, Tehlike |
| 8 | DME RADYO | 15A | Radyo İç aydınlatma |
| 9 | – | – | Kullanılmamış |
| 10 | – | – | Kullanılmamış |
| 11 | NS | 10 A | Giriş |
| 12 | ELEKTRİKLİ PENCERE REGÜLATÖRÜ | 30A | Elektrikli camlar |
| 13 | IG | 15A | K10tak anahtarı |
| 14 | 4×4 | 20A | 4×4 |
| 15 | İTİBAREN | 10 A | Geri vites lambaları |
| 16 | HAVA YASTIĞI | 15A | hava yastığı |
| 17 | METRE | 10 A | Metre |
| 18 | karın kasları | 10 A | karın kasları |
| 19 | İLE | 10 A | İLE |
| 20 | SIRA | 10 A | Stop lambası |
| 21 | DUR | 15A | Fren lambası |
| 22 | KİLİT | 15A | Kilit |
Motor bölmesindeki sigorta kutusu

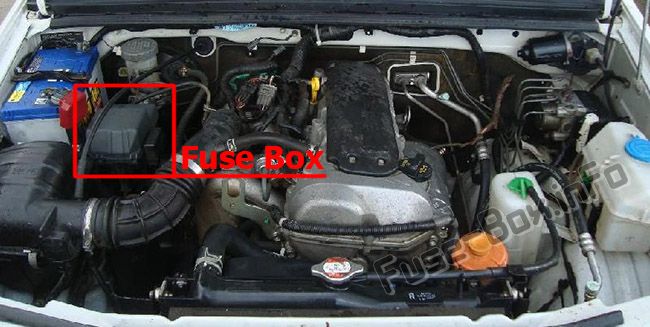

Sigorta kutusu konumu

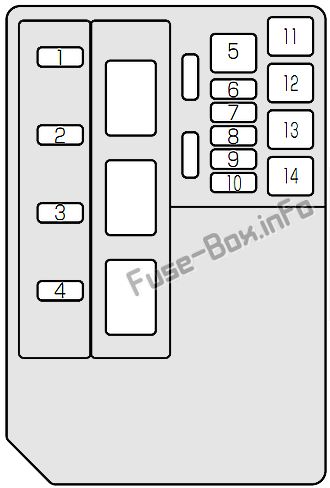

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | CPRSR | 10 A | Kompresör |
| 1* | AC | 20A | Klima sistemi |
| 2 | NS | 30A | marş |
| 3 | HTR FANI | 20A | Fan |
| 4 | FR BROUILLARD | 15A | Ön sis lambası |
| 5 | LAMBA | 50A | Aydınlatma |
| 6 | H/SLR | 15A | Sağ far |
| 7 | H/LL | 15A | Sol far |
| 8 | RDTR | 30A | Radyatör fanı |
| 9 | P/S | 30A | hidrolik direksiy10 |
| 10 | OLMAK | 15A | PEV sistemi |
| 11 | ABS ÇÖZÜ | 30A | ABS solenoidi |
| 12 | IGN1 | 40A | Ateşleme |
| 13 | BT ABS | 40A | ABS motoru |
| 14 | IGN2 | 50A | Ateşleme Elektrikli camlar |
