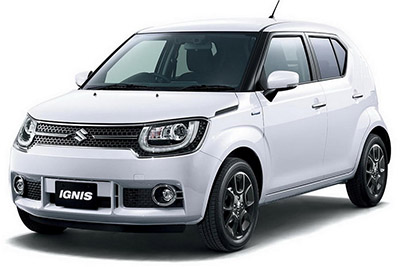

Bu yazıda, 2016’dan günümüze kadar mevcut olan ikinci nesil Suzuki Ignis’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Suzuki Ignis 2016-2019…
İç sigorta kutusu

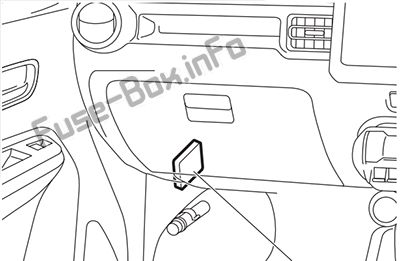

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur (sol taraf).

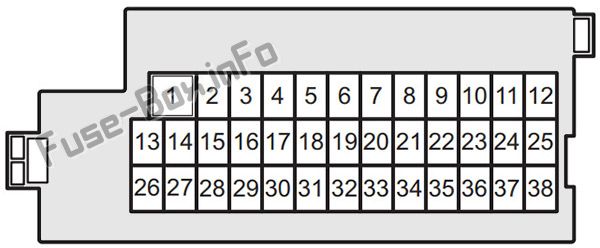

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | P/W | 30A | Elektrikli camlar |
| 2 | MTR | 10 A | Metre |
| 3 | IG | 15A | Ateşleme |
| 4 | IG1 SIG2 | 5A | hidrolik direksiy10 |
| 5 | DEĞİŞİKLİK | 20A | Kullanılmamış |
| 6 | S/R | 20A | Kullanılmamış |
| 7 | – | – | Kullanılmamış |
| 8 | G/Ç | 20A | Kilit |
| 9 | LİSTE | 15A | Direksiy10 kilidi |
| 10 | DOYGUNLUK | 10 A | Risk |
| 11 | BİR DURAK | 5A | Motor k10trolörü |
| 12 | RR SİS | 10 A | Arka sis lambası |
| 13 | karın kasları | 5A | ABS/ESP |
| 14 | NS | 15A | Koltuk ısıtıcısı |
| 15 | IG1 SIG3 | 5A | Kamera |
| 16 | DME2 | 10 A | İç ışık |
| 17 | KUBBE | 5A | Metre |
| 18 | RADYO | 15A | Radyo |
| 19 | TAKİP ETMEK | 5A | Kullanılmamış |
| 20 | ANAHTAR2 | 5A | K10tak anahtarı |
| 21 | Ürün/Ağ | 20 1 | Elektrikli cam zamanlayıcı işlevi |
| 22 | ANAHTAR | 5A | K10tak anahtarı |
| 23 | korna | 15A | korna çalmak |
| 24 | SIRA | 5A | Sol arka lamba (Otomatik aydınlatma sistemli) |
| 25 | SIRA | 10 A | Sol ve sağ arka lamba (Otomatik aydınlatma sistemi olmadan) Sağ arka lamba (Otomatik aydınlatma sistemi ile) |
| 26 | KALDIRILMAMIŞ | 10 A | hava yastığı |
| 27 | IG1 SIG | 10 A | Boşta durma veya BCM |
| 28 | İTİBAREN | 10 A | Arka aydınlatma |
| 29 | ACC3 | 5A | Kullanılmamış |
| 30 | RR DEF | 20A | Arka buğu çözücü |
| 31 | MR HTR | 10 A | Isıtmalı dikiz aynası |
| 32 | ACC2 | 15A | Aksesuar soketi |
| 33 | CAC | 5A | Radyo |
| 34 | TEC | 10 A | Arka cam sileceği |
| 35 | IG2 SIG | 5A | Fan |
| 36 | YIKAMA | 15A | yıkama motoru |
| 37 | FR TEC | 25A | Ön cam sileceği |
| 38 | DUR | 10 A | Fren lambası |
Motor bölmesindeki sigorta kutusu

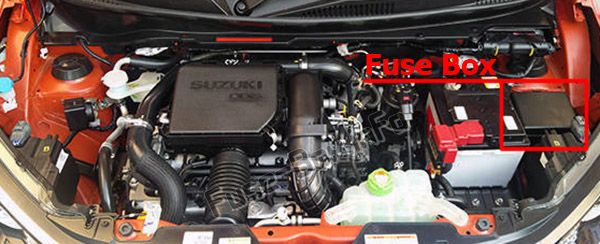

Sigorta kutusu konumu

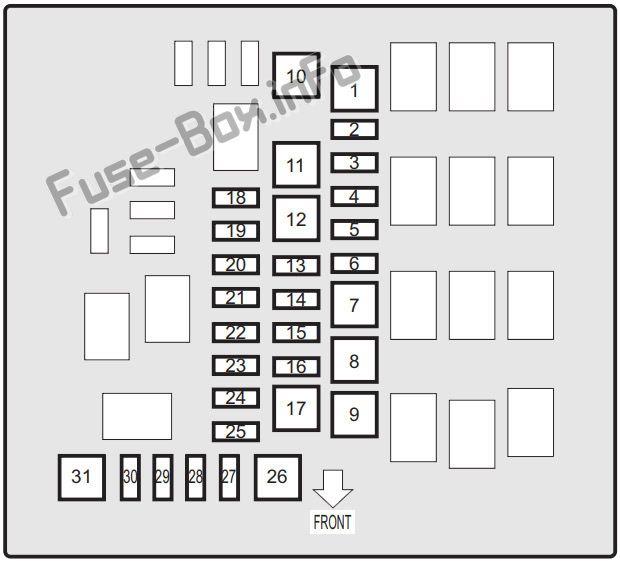

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | P/S | 50A | hidrolik direksiy10 |
| 2 | – | – | Kullanılmamış |
| 3 | CPRSR | 10 A | Kompresör |
| 4 | H / L HI SOL | 25A | LED far |
| 5 | H/LL | 15A | Far (sol) |
| 6 | H/SLR | 15A | Deniz Feneri (sağda) |
| 7 | NS | 30A | Giriş |
| 8 | RDTR | 30A | Radyatör fanı |
| 9 | ST2 | 30A | Giriş |
| 10 | IGN2 | 40A | K10tak anahtarı |
| 11 | – | – | Kullanılmamış |
| 12 | POMPA T / M | 30A | Elektrikli yağ pompası |
| 13 | B / U | 30A | ters ışık |
| 14 | – | – | Kullanılmamış |
| 15 | FR BROUILLARD | 15A | Ön sis lambası |
| 16 | ALT BAT | 30A | Alt pil |
| 17 | BLW | 30A | Fan |
| 18 | – | – | Kullanılmamış |
| 19 | ST SIG | 5A | Motor k10trolörü |
| 20 | – | – | Kullanılmamış |
| 21 | H/L TATİL | 15A | LED far (sol) |
| 22 | H/L YÜKSEK R | 15A | LED far (sağ) |
| 23 | NS | 15A | CVT denetleyicisi |
| 24 | T / M POMPE2 | 15A | Elektrikli yağ pompası |
| 25 | OLMAK | 15A | Yakıt enjektörü |
| 26 | BT ABS | 40A | ABS motoru |
| 27 | ABS ÇÖZÜ | 25A | ABS solenoidi |
| 28 | – | – | Kullanılmamış |
| 29 | T/M2 | 10 A | Kullanılmamış |
| 30 | T/M3 | 5A | Kullanılmamış |
| 31 | IGN | 40A | K10tak anahtarı |
