Bu yazıda 2005’ten 2015’e kadar üretilen üçüncü nesil Suzuki Vitara’yı (JT) ele alıyoruz. Bu yazıda
İçindekiler
Sigorta düzeni Suzuki Grand Vitara 2005-2015
2008 ve 2010 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Motor bölmesindeki sigorta kutusu

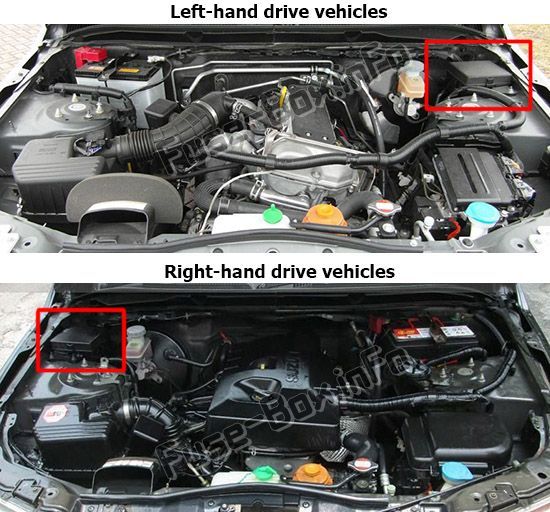

Sigorta kutusu konumu

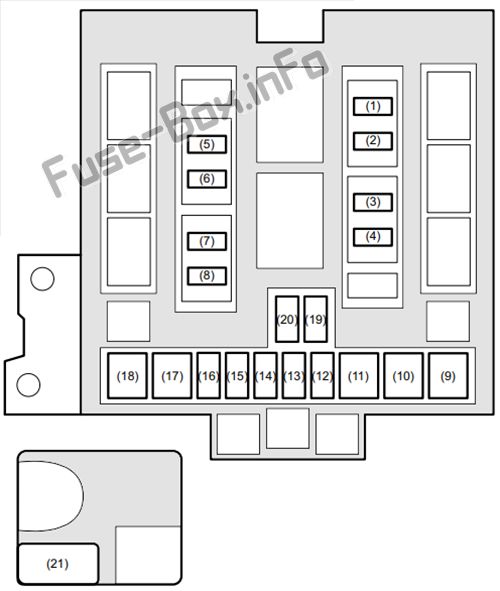

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | A | Soyadı | Korumalı devre |
|---|---|---|---|
| 1 | 15 | CPRSR | Klima kompresörü |
| 2 | 20 | O2 HTR | O2 sensörü ısıtıcısı |
| 3 | 15 | CT THR | gaz motoru |
| 4 | 20 | İLE | Otomatik şanzıman |
| 5 | 25 | RR DEF | Arka buğu çözücü |
| 6 | 15 | korna | korna çalmak |
| 7 | 20 | FR BROUILLARD | Ön sis lambası |
| 8 | 20 | MR HTR | Isıtmalı dikiz aynası |
| 9 | 40 | FR BLW | Ön fan motoru |
| 10 | 30 | ABS 2 | ABS aktüatörü |
| 11 | 50 | ABS1 | ABS aktüatörü |
| 12 | 20 | OLMAK | Eriyebilir anapara |
| 13 | – | – | – |
| 14 | 10 | H/LL | Uzun far sol uzun far |
| 15 | 10 | H/SLR | Uzun huzmeli far sağ |
| 16 | 10 | H/L | Far |
| 17 | 40 | NS | marş |
| 18 | 40 | IGN | Ateşleme |
| 19 | 15 | H / L LO L | Sol kısa far |
| 20 | 15 | H / L LO R | Sağ kısa huzme |
| 21 | 80 | Tüm ekipman |
Birincil sigortalar
| Soyadı | Tanım |
|---|---|
| LAMBA 60A | Far, Aksesuar, Tavan lambası, Sunroof, Tehlike lambası, Kapı kilidi, Arka sis lambası, Fren lambası, Arka lamba |
| 50A IGN2 | Silecek / Yıkayıcı, Elektrikli camlar, Isıtmalı koltuk |
| 40A 4WD | 4WD aktüatör |
| 30A RDTR1 | Radyatör fanı |
| 30A RDTR2 | Radyatör fanı |
İç sigorta kutusu

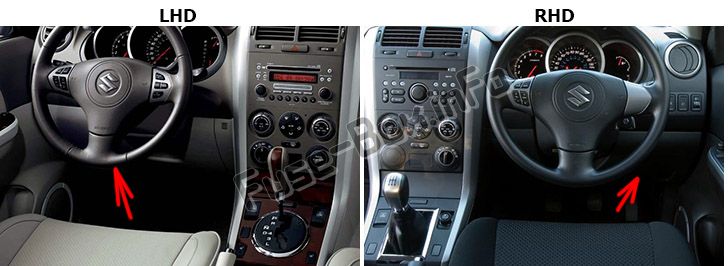

Sigorta kutusu konumu
Gösterge panelinin altında bulunur (sürücü tarafı).

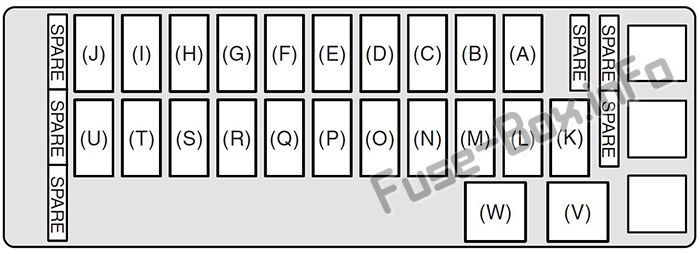

Sigorta kutusunun şeması (2008)
Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | A | Soyadı | Korumalı devre |
|---|---|---|---|
| A | 15 | DUR | Fren lambası |
| B | – | – | – |
| C | 15 | CAC 3 | Aksesuar soketi |
| NS | 10 | DOLAŞMAK | Hız regülatörü |
| VE | 15 | CAC 2 | Puro veya aksesuar prizi |
| F | 20 | TEC | silecek |
| G | 15 | IG2 SIG | Ateşleme ve koltuk ısıtma sinyali |
| H | 10 | İTİBAREN | Stop lambası |
| dır-dir | 10 | ABS/ESP | ABS veya ESP denetleyicisi |
| J | 15 | KALDIRILMAMIŞ | şişme çanta |
| K | – | – | – |
| NS | 15 | DOYGUNLUK | Tehlike ışıkları |
| m | 7.5 | ST SIG | Başlat sinyali |
| n | 20 | DARBE RR | – |
| Ö | 25 | S/R | açılır tavan motoru |
| P | 15 | KUBBE | kubbe lambası |
| Q | 10 | SIRA | Stop lambası |
| r | 20 | G/Ç | Kapı kilidi aktüatörü |
| S | 15 | CAC | Radyo, Dış ayna |
| T | 10 | METRE | Metre |
| sen | 20 | BOBİN IG | Ateşleme bobini |
| V | 20 | Ürün/Ağ | Elektrikli pencere |
| İÇİNDE | 30 | P/W | Elektrikli pencere |

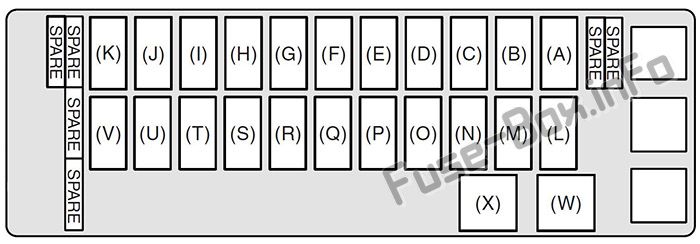

Sigorta kutusunun şeması (2010)
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | A | Soyadı | Korumalı devre |
|---|---|---|---|
| A | 10 | KUBBE | kubbe lambası |
| B | 10 | DUR | Fren lambası |
| C | – | – | – |
| NS | 15 | CAC 3 | Aksesuar soketi |
| VE | 10 | DOLAŞMAK | Hız regülatörü |
| F | 15 | CAC 2 | Puro veya aksesuar prizi |
| G | 20 | TEC | silecek |
| H | 15 | IG2 SIG | Ateşleme ve koltuk ısıtma sinyali |
| dır-dir | 10 | İTİBAREN | Stop lambası |
| J | 10 | ABS/ESP | ABS veya ESP denetleyicisi |
| K | 15 | KALDIRILMAMIŞ | şişme çanta |
| NS | 15 | RADYO | Radyo |
| m | 15 | DOYGUNLUK | Tehlike ışıkları |
| n | 7.5 | ST SIG | Başlat sinyali |
| Ö | 10 | ECM | Motor k10trol modülü |
| P | 25 | S/R | açılır tavan motoru |
| Q | 25 | B / U | Korumak |
| r | 10 | SIRA | Stop lambası |
| S | 20 | G/Ç | Kapı kilidi aktüatörü |
| T | 15 | CAC | Radyo, Dış ayna |
| sen | 10 | METRE | Metre |
| V | 20 | BOBİN IG | Ateşleme bobini |
| İÇİNDE | – | – | – |
| x | 30 | P/W | Elektrikli pencere |
