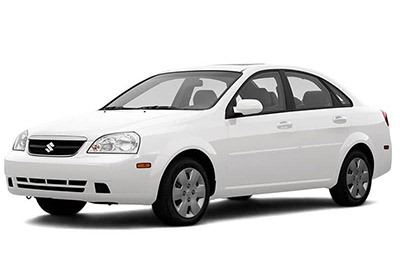

Kompakt otomobil Suzuki Forenza (Reno) 2003’ten 2009’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Suzuki Forenza / Reno 2003-2009
İç sigorta kutusu

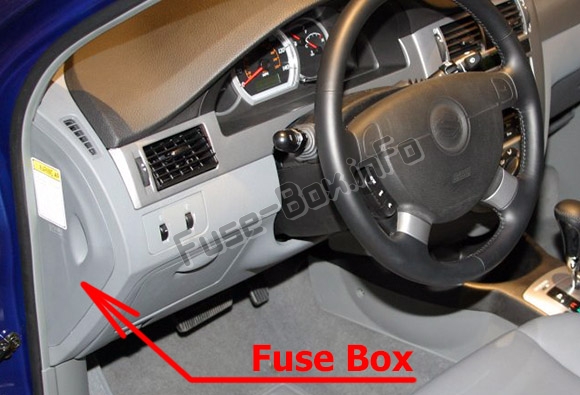

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

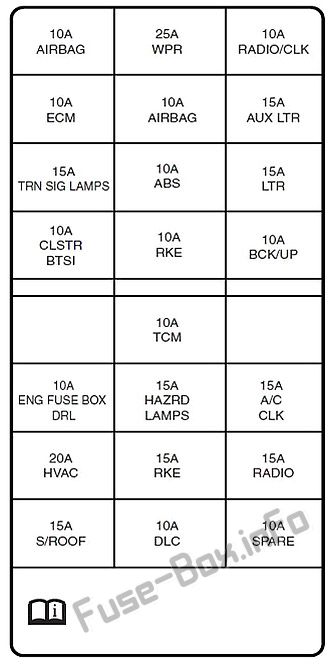

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Soyadı | amplifikatör | Tanım |
|---|---|---|
| HAVA YASTIĞI | 10 | şişme çanta |
| PR’DA | 25 | silecek |
| RADYO/CLK | 10 | Radyo / Saat |
| ECM | 10 | Motor k10trol modülü |
| HAVA YASTIĞI | 10 | Profesy10el sınıflandırma sensörü |
| LTR’YE | 15 | Ekstra jak |
| LAMBALAR TRN SIG | 15 | Sinyal Lambaları |
| karın kasları | 10 | Kilitlenme önleyici fren sistemi |
| LTR | 15 | çakmak |
| CLSTR, BTSI | 10 | Küme, BTSI solenoidi |
| RKE | 10 | Uzaktan Anahtarsız Giriş |
| GERİ/YUKARI | 10 | Destek olmak |
| VİDEO | – | Kullanılmamış |
| MTC | 10 | Şanzıman k10trol modülü |
| ENG, DRL SİGORTA KUTUSU | 10 | Motor sigorta kutusu, gündüz yanan farlar |
| RİSK LAMBALARI | 15 | Tehlike ışıkları |
| Klima, CLK | 15 | A / C anahtarı, Saat |
| özgeçmiş | 20 | Isıtma, havalandırma, ve klima |
| RKE | 15 | Uzaktan Anahtarsız Giriş |
| RADYO | 15 | Radyo |
| S / TOIT | 15 | açılır tavan |
| İndirilebilir içerik | 10 | Veri bağlantısı bağlayıcısı |
| KIYAMAMAK | 10 | Yedek sigorta |
Motor bölmesindeki sigorta kutusu

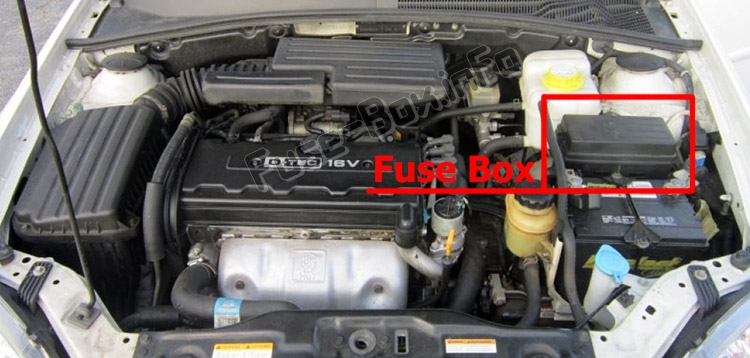

Sigorta kutusu konumu

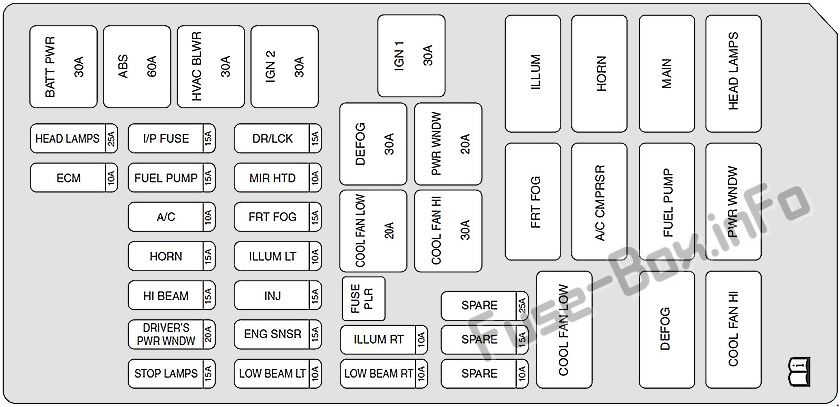

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | amplifikatör | Tanım |
|---|---|---|
| FARLAR | 25 | Far |
| ECM | 10 | Motor k10trol modülü |
| eriyebilir I/P | 15 | Pano sigortası |
| BENZİN POMPASI | 15 | Benzin pompası |
| AC | 10 | Klima |
| korna | 15 | korna çalmak |
| SLT KİRİŞ | 15 | Far |
| SÜRÜCÜ PWR WNDW | 20 | Sürücünün elektrikli camı |
| DUR IŞIKLARI | 15 | Işıkları durdur |
| DR/LCK | 15 | Kilit |
| MIR HTD | 10 | Isıtmalı ayna |
| ön sis | 15 | Ön sis |
| RU SPST | 10 | Plaka lambası, sol park lambası |
| INJ | 15 | Enjektör |
| FR SNSR | 15 | EVAP Kartuşu Boşaltma Solenoidi, H02S, Soğutma Fanı Rölesi, CMP Sensörü |
| KÜÇÜK IŞIN LT | 10 | Sol kısa far |
| RT SPST | 10 | Aydınlatma devresi, sağ park lambası |
| KISA IŞIN RT | 10 | Sağ kısa huzme |
| KIYAMAMAK | 25 | Kıyamamak |
| KIYAMAMAK | 15 | Kıyamamak |
| KIYAMAMAK | 10 | Kıyamamak |
| BATT PWR’si | 30 | akülü |
| karın kasları | 60 | Kilitlenme önleyici fren sistemi |
| özgeçmiş | 30 | HVAC fanı |
| IGN 2 | 30 | ateşleme 2 |
| IGN 1 | 30 | ateşleme 1 |
| eriyebilir PLR | Sigorta çektirmesi | |
| DÜŞÜK SOĞUTMA FANI | 20 | Düşük soğutma fanı |
| BOŞLUK | 30 | buğu giderme |
| HI SOĞUTMA FANI | 30 | Yüksek soğutma fanı |
| PWR WNDW | 20 | Elektrikli pencere |
| DÜŞÜK SOĞUTMA FANI | Düşük soğutma fanı | |
| ön sis | Ön sis | |
| SPST | Işık rölesi | |
| Klima CMPRSR’si | Klima kompresörü | |
| korna | korna çalmak | |
| BOŞLUK | buğu giderme | |
| BENZİN POMPASI | Benzin pompası | |
| MÜDÜR | Ana röle | |
| HI SOĞUTMA FANI | Yüksek soğutma fanı | |
| PWR WNDW | Elektrikli pencere | |
| FARLAR | Far rölesi |
