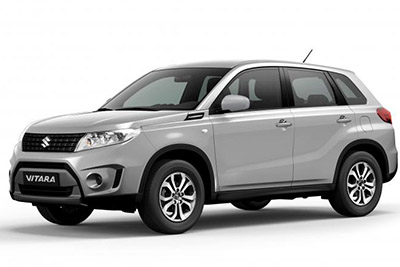

Bu yazıda, 2015’ten günümüze kadar mevcut olan 5inci nesil Suzuki Escudo / Vitara’yı (LY) ele alıyoruz. Bu yazımızda
İçindekiler
Sigorta düzeni Suzuki Escudo / Vitara 2016-2019…
2016 kullanım kılavuzundaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Jap10ca’dan çeviri, yanlışlıklar mümkün!
İç sigorta kutusu

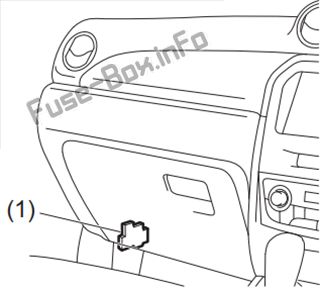

Sigorta kutusu konumu
Gösterge panelinin altında bulunur (sol taraf).

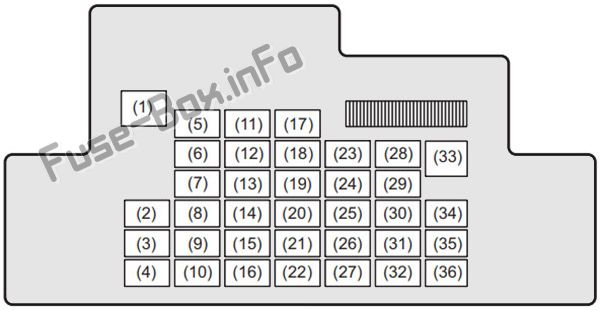

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | BİR DURAK | 10 A | boş durma |
| 3 | KUBBE | 10 A | İç aydınlatma |
| 4 | RADYO | 15A | Radyo |
| 5 | Ürün/Ağ | 20A | Elektrikli cam zamanlayıcı işlevi |
| 6 | S/R | 20A | Kullanılmamış |
| 7 | DOYGUNLUK | 10 A | Risk |
| 8 | korna | 15A | korna çalmak |
| 9 | 4×4 | 15A | 4×4 |
| 10 | SIRA | 10 A | Stop lambası |
| 11 | LİSTE | 15A | Direksiy10 kilidi |
| 12 | DRL | 10 A | Kullanılmamış |
| 13 | BCM | 7.5A | BCM |
| 14 | DUR | 10 A | Fren lambası |
| 15 | RR SİS | 7.5A | Kullanılmamış |
| 16 | G/Ç | 20A | Kilit |
| 17 | RR DEF | 20A | Arka buğu çözücü |
| 18 | MRR HTP’si | 10 A | Isıtmalı dikiz aynası |
| 19 | BOBİN IG | 15A | Ateşleme bobini |
| 20 | KALDIRILMAMIŞ | 10 A | hava yastığı |
| 21 | – | – | Kullanılmamış |
| 22 | DOLAŞMAK | 7.5A | Hız regülatörü |
| 23 | ST SIG | 7.5A | Giriş |
| 24 | karın kasları | 10 A | karın kasları |
| 25 | İTİBAREN | 10 A | Geri vites lambaları |
| 26 | IG1 SIG | 7.5A | hidrolik direksiy10 |
| 27 | MTR | 10 A | Metre |
| 28 | ACC2 | 15A | Aksesuar soketi |
| 29 | CAC | 15A | Kapı aynası |
| 30 | TEC | 15A | silecek |
| 31 | RADYO2 | 15A | Kullanılmamış |
| 32 | IG2 SIG | 7.5A | Fan |
| 33 | P/W | 30A | Elektrikli camlar |
| 34 | FR TEC | 30A | Ön cam yıkama motoru |
| 35 | ACC3 | 10 A | Aksesuar soketi |
| 36 | NS | 20A | Koltuk ısıtıcısı |
Motor bölmesindeki sigorta kutusu

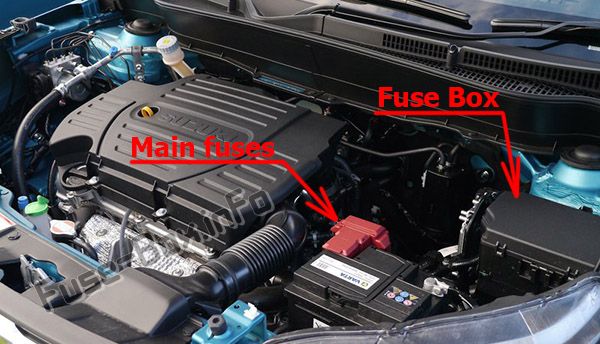

Sigorta kutusu konumu

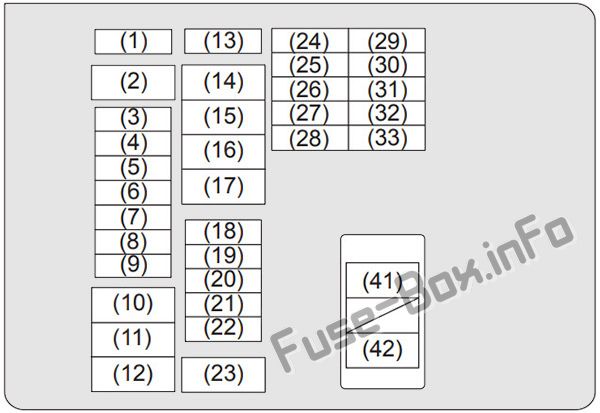

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Tanım |
|---|---|---|---|
| 1 | IG1 SIG2 | 7.5A | Radar sensörü |
| 2 | RDTR2 | 30A | Radyatör (altında) |
| 3 | FR BROUILLARD | 20A | Ön sis lambası |
| 4 | H/L2 | 7.5A | Far |
| 5 | H/L3 | 25A | Kullanılmamış |
| 6 | ABS2 | 25A | ABS / ESP denetleyicisi |
| 7 | H/L | 25A | Far |
| 8 | B / U | 30A | Destek olmak |
| 9 | DCDC2 | 30A | Kullanılmamış |
| 10 | IGN | 40A | Ateşleme |
| 11 | karın kasları | 40A | karın kasları |
| 12 | NS | 30A | Giriş |
| 13 | T/M3 | 7.5A | Kullanılmamış |
| 14 | F/HTR | 30A | Kullanılmamış |
| 15 | RDTR | 30A | Radyatör fanı |
| 16 | T/M2 | 30A | Kullanılmamış |
| 17 | POMPA T / M | 40A | Kullanılmamış |
| 18 | DCDC | 30A | Kullanılmamış |
| 19 | – | – | Kullanılmamış |
| 20 | OLMAK | 20A | Yakıt enjektörü |
| 21 | CPRSR | 10 A | Kompresör |
| 22 | T / M1 | 15A | Kullanılmamış |
| 23 | BLW | 30A | Fan |
| 24 | – | – | Kullanılmamış |
| 25 | T/M5 | 15A | Kullanılmamış |
| 26 | ST SIG | 7.5A | boş durma |
| 27 | H/LL | 15A | Far (sol) |
| 28 | H/L TATİL | 15A | Uzun far (sol) |
| 29 | – | – | Kullanılmamış |
| 30 | – | – | Kullanılmamış |
| 31 | OLMAK | 15A | Kullanılmamış |
| 32 | H/SLR | 15A | Deniz Feneri (sağda) |
| 33 | H/L YÜKSEK R | 15A | Sağ kısa far) |
