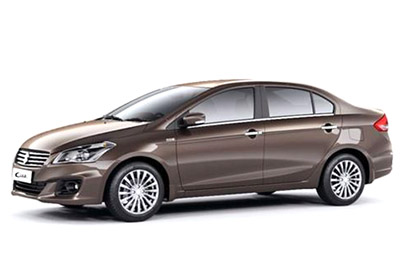

Suzuki Ciaz, 2014’ten bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Suzuki Ciaz 2014-2019 sigorta düzeni…
İç sigorta kutusu

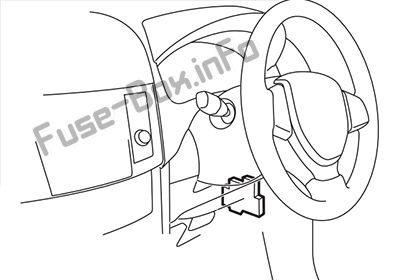

Sigorta kutusu konumu
Gösterge panelinin altında bulunur.

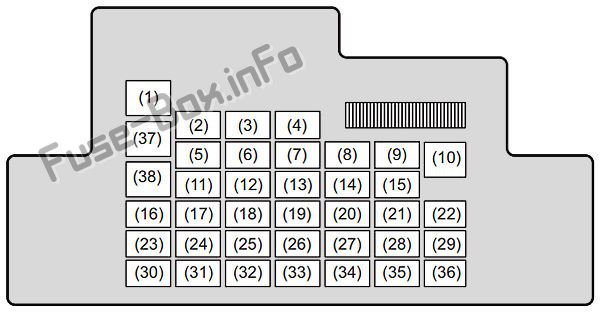

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | A | Tanım |
|---|---|---|
| 1 | 30 1 | Emniyet kemeri |
| 2 | 20 1 | Elektrikli pencere |
| 3 | 20 1 | Direksiy10 kilidi |
| 4 | 20 1 | Arka buğu çözücü |
| 5 | – | bakir |
| 6 | – | bakir |
| 7 | – | bakir |
| 8 | 7,5 A | Başlat sinyali |
| 9 | 15 1 | ACC-2 |
| 10 | 30 1 | Elektrikli pencere |
| 11 | 10 A | Risk |
| 12 | 7,5 A | BCM |
| 13 | 15 1 | Ateşleme bobini |
| 14 | 10 A | ABS k10trol modülü |
| 15 | 15 1 | CAC |
| 16 | – | bakir |
| 17 | 15 1 | korna çalmak |
| 18 | 10 A | Fren lambası |
| 19 | 10 A | şişme çanta |
| 20 | 10 A | ters ışık |
| 21 | 15 1 | FR Ön cam yıkama motoru |
| 22 | 25 1 | Ön cam sileceği |
| 23 | 7,5 A | tavan lambası |
| 24 | – | bakir |
| 25 | – | bakir |
| 26 | – | bakir |
| 27 | 7,5 A | Ateşleme sinyali-1 |
| 28 | 15 1 | Radyo 2 |
| 29 | – | bakir |
| 30 | 15 1 | Radyo |
| 31 | 10 A | Stop lambası |
| 32 | 20 1 | Kilit |
| 33 | 7,5 A | Hız regülatörü |
| 34 | 10 A | Metre |
| 35 | 7,5 A | Ateşleme sinyali-2 |
| 36 | – | bakir |
| 37 | 15 1 | CVT pompası |
| 38 | 15 1 | CVT |
Motor bölmesindeki sigorta kutusu

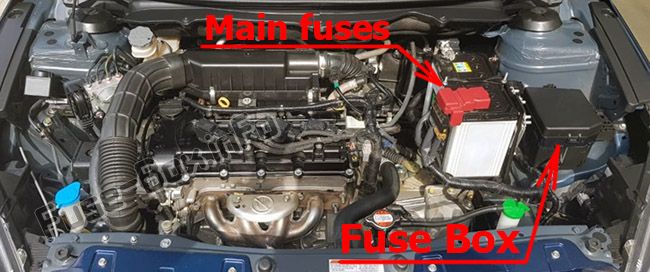

Sigorta kutusu konumu

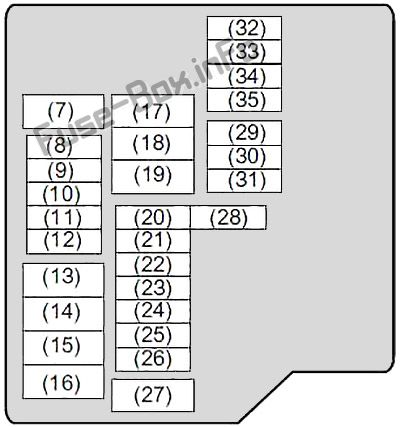

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | A | Tanım |
|---|---|---|
| 1 | 100 (öz) 450 (dizel) |
FL1 |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | K10tak anahtarı -2 |
| 8 | 7.5 | ECM |
| 0 | 15 | Otomatik şanzıman rölesi |
| 10 | – | Kullanılmamış |
| 11 | 10 | Hava kompresörü |
| 12 | 15 | FI (GAZ) |
| 13 | 30 | FI (DİZEL) |
| 14 | 60 | hidrolik direksiy10 |
| 15 | 30 | br10z radyatör |
| 16 | 30 | CDSR |
| 17 | 30 | bataklık esiyor |
| 18 | 30 | marş |
| 19 | 40 | ABS motoru |
| 20 | 30 | B / U |
| 21 | 15 | Düşük far (sol) |
| 22 | 15 | Düşük far (sağ) |
| 23 | 25 | ABS k10trol modülü |
| 24 | 30 | DCDC |
| 25 | 20 | Ön sis lambası |
| 26 | 25 | Far |
| 27 | 40 | K10tak anahtarı |
| 28 | 7.5 | Başlat sinyali |
| 29 | 20 | INJ DRV (DİZEL) |
| 30 | 10 | FI 2 |
| 31 | 15 | F/P (DİZEL) |
| 32 | 15 | Yüksek far (sol) |
| 33 | 15 | Yüksek far (sağ) |
| 34 | – | Kullanılmamış |
| 35 | 7.5 | WIP ALT |
