(Bir facelift s10ra) Subaru Tribeca oylum geçiti Eğer sigorta kutuları şemalarını bulacaksınız bu yazıda 2014 2007 den üretilmiştir
Subaru Tribeca 2008-2014 Sigorta Düzenlemesi
Yolcu bölmesi

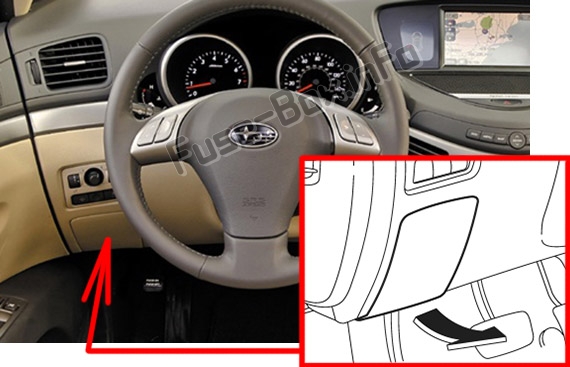

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

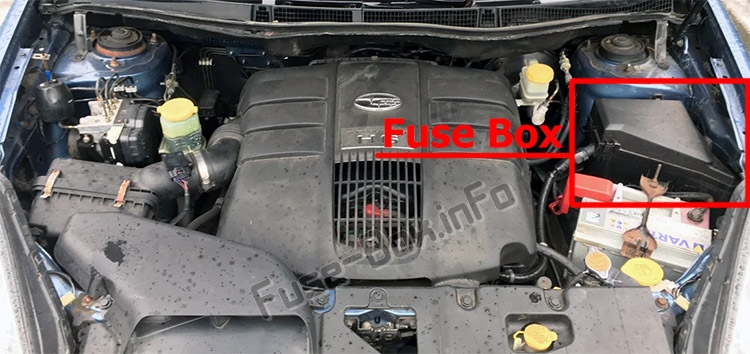

Motor bölmesindeki sigorta kutusu
2008, 2009
Gösterge Paneli

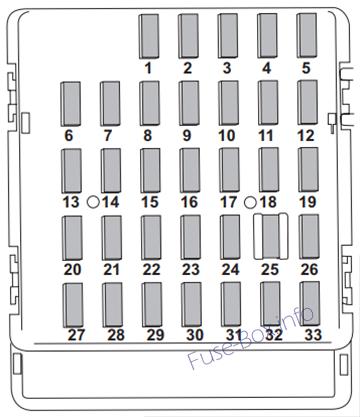

Gösterge tablosundaki sigorta ataması (2008, 2009)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 7.5A | Ön silecek buz çözücü rölesi, açılır tavan |
| 5 | 7.5A | kombine sayaç |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 15A | Fren lambası |
| 9 | 20A | Isıtmalı ayna, Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Otomatik şanzıman ünitesi, SRS hava yastığı sistemi (alt), Motor k10trol ünitesi, Entegre ünite |
| 13 | 20A | Doluyor |
| 14 | 15A | Pozisy10 lambası, Arka lamba, Kombine arka lamba |
| 15 | Boş | |
| 16 | 10 A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | Far sağ taraf rölesi |
| 20 | Boş | |
| 21 | 7.5A | Marş rölesi |
| 22 | 15A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | 15A | Arka silecek, Arka silecek |
| 24 | 15A | ses 1imi |
| 25 | 15A | SRS hava yastığı sistemi (ana) |
| 26 | 7.5A | Elektrikli pencere rölesi |
| 27 | 15A | Arka fan |
| 28 | 15A | Arka fan |
| 29 | 15A | Sis ışığı |
| 30 | 30A | Ön cam sileceği |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Far rölesi sol |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü

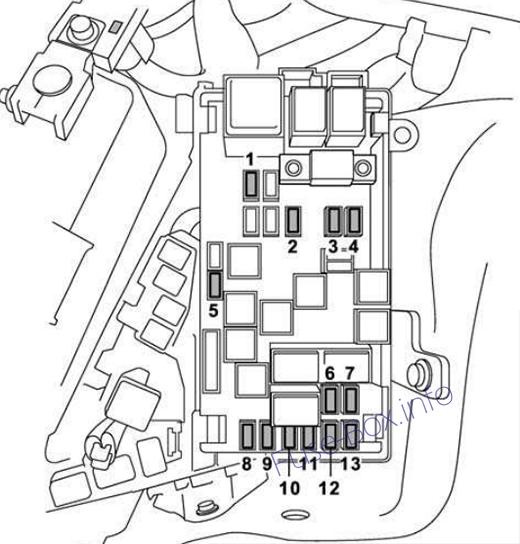

Motor bölmesindeki sigorta yerleşimi (2008, 2009)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 30A | Araç dinamiği k10trol ünitesi |
| 2 | 20A | K10sol soketi |
| 3 | 15A | Far (sağ taraf) |
| 4 | 15A | Far (sol taraf) |
| 5 | 20A | Destek olmak |
| 6 | 15A | korna çalmak |
| 7 | 25A | Arka cam buğu çözücü |
| 8 | 15A | Benzin pompası |
| 9 | 15A | Otomatik şanzıman k10trol ünitesi |
| 10 | 7.5A | Motor k10trol ünitesi |
| 11 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 12 | 20A | Park anahtarı |
| 13 | 7.5A | Alternatör |
2010, 2011, 2012, 2013, 2014
Gösterge Paneli
Gösterge tablosundaki sigorta yerleşimi (2010, 2011, 2012, 2013, 2014)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 7.5A | Ön silecek buz çözücü rölesi, açılır tavan |
| 5 | 7.5A | kombine sayaç |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 15A | Fren lambası |
| 9 | 20A | Isıtmalı ayna, Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Otomatik şanzıman ünitesi, SRS hava yastığı sistemi (alt), Motor k10trol ünitesi, Entegre ünite |
| 13 | 20A | Doluyor |
| 14 | 15A | Pozisy10 lambası, Arka lamba, Kombine arka lamba |
| 15 | Boş | |
| 16 | 10 A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | Far sağ taraf rölesi |
| 20 | Boş | |
| 21 | 7.5A | Marş rölesi |
| 22 | 15A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | 15A | Arka silecek, Arka silecek |
| 24 | 15A | ses 1imi |
| 25 | 15A | SRS hava yastığı sistemi (ana) |
| 26 | 7.5A | Elektrikli pencere rölesi |
| 27 | 15A | Arka fan |
| 28 | 15A | Arka fan |
| 29 | 15A | Sis ışığı |
| 30 | 30A | Ön cam sileceği |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Far rölesi sol |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü

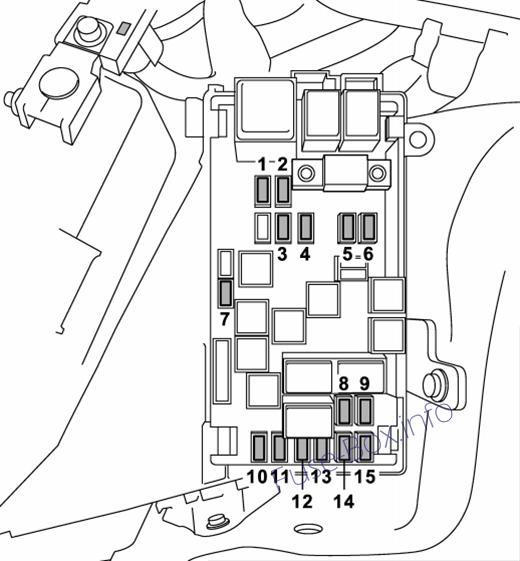

Motor bölmesindeki sigorta yerleşimi (2010, 2011, 2012, 2013, 2014)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 30A | Araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | Ana fan (soğutma fanı) |
| 4 | 20A | K10sol soketi |
| 5 | 15A | Far (sağ taraf) |
| 6 | 15A | Far (sol taraf) |
| 7 | 20A | Destek olmak |
| 8 | 15A | korna çalmak |
| 9 | 25A | Arka cam buğu çözücü |
| 10 | 15A | Benzin pompası |
| 11 | 15A | Otomatik şanzıman k10trol ünitesi |
| 12 | 7.5A | Motor k10trol ünitesi |
| 13 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 14 | 20A | Park anahtarı |
| 15 | 7.5A | Alternatör |
