Bu yazıda 2015’ten 2019’a kadar üretilen 5inci nesil Subaru Outback’i ele alıyoruz. Burada Subaru Outback 2015, 2016, 2017, 2018 ve 2019’un sigorta kutusunun şemalarını bulacaksınız   , araç içindeki konum bilgilerini alın sigorta panelleri, ve her 1 sigortanın atamasını öğrenin (sigortaların düzenlenmesi).

İçindekiler
  1. Subaru Outback 2015-2019 sigorta düzeni
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2015
  5. 2016
  6. 2017
  7. 2018, 2019
İçerik gizle
1 Subaru Outback 2015-2019 sigorta düzeni
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 2015
1.3.1 Gösterge Paneli
1.3.2 Makine bölümü
1.4 2016
1.4.1 Gösterge Paneli
1.4.2 Makine bölümü
1.5 2017
1.5.1 Gösterge Paneli
1.5.2 Makine bölümü
1.6 2018, 2019
1.6.1 Gösterge Paneli
1.6.2 Makine bölümü

Subaru Outback 2015-2019 sigorta düzeni



Subaru Outback’in çakmak (elektrik prizi)  sigortaları, ön paneldeki sigorta kutusundaki 2 “12V SOKET” ve 7 numaralı “SİGAR” sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

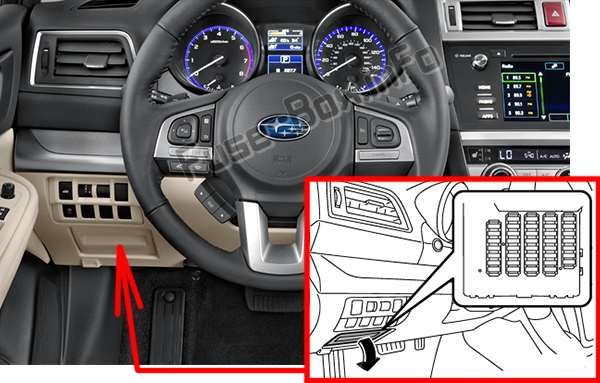

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Subaru Outback (2015-2019 ...)

Makine bölümü

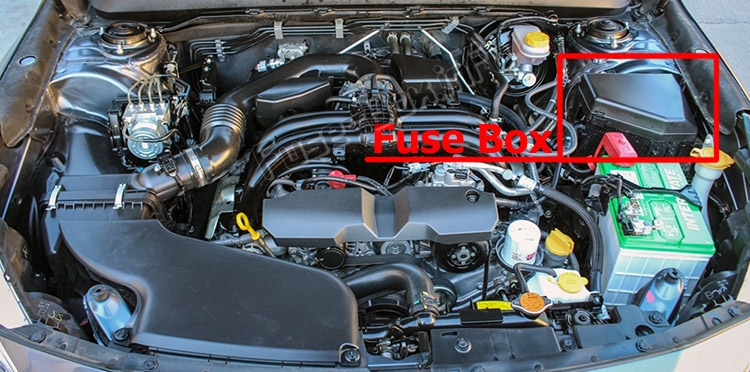

Sigortaların motor bölmesindeki yeri: Subaru Outback (2015-2019 ...)

Sigorta kutusu şemaları

2015

Gösterge Paneli

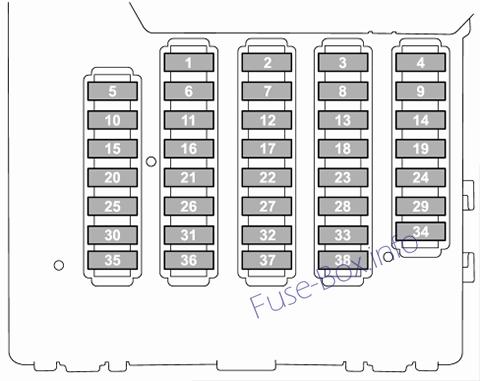

Pano sigorta kutusunun şeması: Subaru Outback (2015)

Gösterge tablosundaki sigorta ataması (2015)

Numara. amper Devre
1 7.5A BAŞLANGIÇ1
2 20A 12V SOKET
3 7.5A IG1-1
4 15A NAVİGASYON SES
5 15A BİRİM IG2-2
6 20A S/B Sağ Sol
7 10 A PURO
8 15A klima IG
9 7.5A CAC
10 7.5A BİRİM IG2-1
11 30A P/W ANA 1
12 7.5A START2
13 Boş
14 7.5A BİRİM + B
15 7.5A IG SAYAÇ
16 20A S/B Sağ.Sağ
17 7.5A MIR
18 7.5A LAMBA IG
19 7.5A IG1-2
20 10 A HAVA YASTIĞI SRS
21 20A P/W GEÇİŞ1
22 15A HTR R KOLTUK
23 10 A DRL
24 20A P/W PRENSİP2
25 Boş
26 10 A KORUMAK
27 20A BUZ GİDERME SİLECEK
28 20A PARÇA R.FOG
29 20A P/W GEÇİŞ2
30 Boş
31 7.5A İYS
32 15A HTR F KOLTUK
33 7.5A SOL SW
34 7.5A D_OP + B
35 20A SUNROOF
36 Boş
37 7.5A DUR
38 7.5A GÖZ GÖRÜNÜMÜ
Makine bölümü

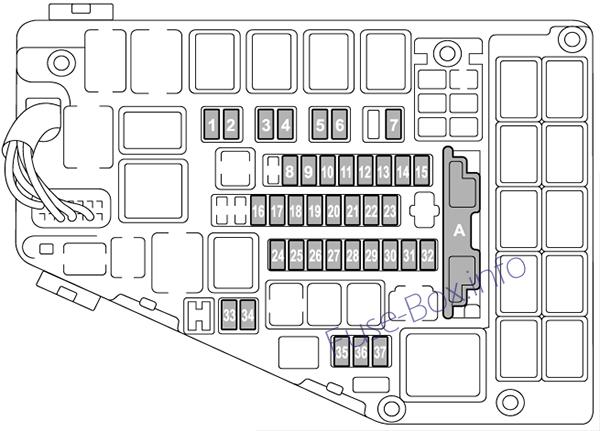

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2015)



Motor bölmesindeki sigorta yerleşimi (2015)

Numara. amper Devre
1 7.5A SAĞ KORNA
2 7.5A KÖŞE SOL
3 10 A ILLUMI
4 10 A SIRA
5 15A H / L ALT RH
6 15A H / L LO LH
7 10 A H/L ÖNE ÇIKANLAR
8 15A G/Ç
9 10 A H / L YÜKSEK RH
10 7.5A ALT-S
11 20A YAKIT
12 15A RİSK
13 30A IG2
14 7.5A PU B/UP
15 7.5A OBD
16 20A O2 HTR (2.5L modelleri)
16 25A O2 HTR (3.6L modelleri)
17 15A E/G2
18 15A VB
19 15A E / G1
20 15A AVCS
21 15A INJ
22 7.5A CVT SSR
23 20A TCU
24 30A KAYIT ETMEK
25 7.5A ACTGS
26 25A ALT FAN
27 25A ANA FAN
28 30A ABS ÇÖZÜ
29 20A SES
30 25A R.DEF
31 15A FAN
32 15A FAN
33 10 A F.SİS SAĞ
34 10 A F.FOG SOL
35 15A SİLECEK
36 15A F. YIKAMA
37 30A F. SİLECEK

2016

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Outback (2016)

Gösterge tablosundaki sigorta ataması (2016)

Numara. amper Devre
1 7.5A BAŞLANGIÇ1
2 20A 12V SOKET
3 7.5A IG1-1
4 15A NAVİGASYON SES
5 15A BİRİM IG2-2
6 20A S/B Sağ Sol
7 10 A PURO
8 15A klima IG
9 7.5A CAC
10 7.5A BİRİM IG2-1
11 30A P/W ANA 1
12 7.5A START2
13 Boş
14 7.5A BİRİM + B
15 7.5A IG SAYAÇ
16 20A S/B Sağ.Sağ
17 7.5A MIR
18 7.5A LAMBA IG
19 7.5A IG1-2
20 10 A HAVA YASTIĞI SRS
21 20A P/W GEÇİŞ1
22 15A HTR R KOLTUK
23 10 A DRL
24 20A P/W PRENSİP2
25 Boş
26 10 A KORUMAK
27 20A BUZ GİDERME SİLECEK
28 20A PARÇA R.FOG
29 20A P/W GEÇİŞ2
30 Boş
31 7.5A İYS
32 15A HTR F KOLTUK
33 7.5A SOL SW
34 7.5A D_OP + B
35 20A SUNROOF
36 Boş
37 7.5A DUR
38 7.5A GÖZ GÖRÜNÜMÜ
Makine bölümü

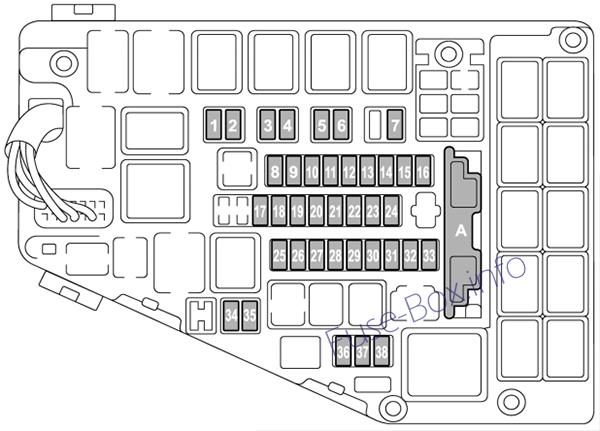

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2016)



Motor bölmesindeki sigorta yerleşimi (2016)

Numara. amper Devre
1 7.5A SAĞ KORNA
2 7.5A KÖŞE SOL
3 10 A ILLUMI
4 10 A SIRA
5 15A H / L ALT RH
6 15A H / L LO LH
7 10 A H/L ÖNE ÇIKANLAR
8 7.5A DCM
9 15A G/Ç
10 10 A H / L YÜKSEK RH
11 7.5A ALT-S
12 20A YAKIT
13 15A RİSK
14 30A IG2
15 7.5A PU B/UP
16 7.5A OBD
17 20A O2 HTR (2.5L modelleri)
17 25A O2 HTR (3.6L modelleri)
18 15A E/G2
19 15A VB
20 15A E / G1
21 15A AVCS
22 15A INJ
23 7.5A CVT SSR
24 20A TCU
25 30A KAYIT ETMEK
26 7.5A ACTGS
27 25A ALT FAN
28 25A ANA FAN
29 30A ABS ÇÖZÜ
30 20A SES
31 25A R.DEF
32 15A FAN
33 15A FAN
34 10 A F.SİS SAĞ
35 10 A F.FOG SOL
36 15A SİLECEK
37 15A F. YIKAMA
38 30A F. SİLECEK

2017

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Outback (2017)



Gösterge tablosundaki sigorta ataması (2017)

Numara. amper Devre
1 7.5A BAŞLANGIÇ1
2 20A 12V SOKET
3 7.5A IG1-1
4 15A NAVİGASYON SES
5 15A BİRİM IG2-2
6 20A S/B Sağ Sol
7 10 A PURO
8 15A klima IG
9 7.5A CAC
10 7.5A BİRİM IG2-1
11 30A P/W ANA 1
12 7.5A START2
13 Boş
14 7.5A BİRİM + B
15 7.5A IG SAYAÇ
16 20A S/B Sağ.Sağ
17 7.5A MIR
18 7.5A LAMBA IG
19 7.5A IG1-2
20 10 A HAVA YASTIĞI SRS
21 20A P/W GEÇİŞ1
22 15A HTR R KOLTUK
23 10 A DRL
24 20A P/W PRENSİP2
25 Boş
26 10 A KORUMAK
27 20A BUZ GİDERME SİLECEK
28 20A PARÇA R.FOG
29 20A P/W GEÇİŞ2
30 Boş
31 7.5A İYS
32 15A HTR F KOLTUK
33 7.5A SOL SW
34 7.5A D_OP + B
35 20A SUNROOF
36 Boş
37 7.5A DUR
38 7.5A GÖZ GÖRÜNÜMÜ
Makine bölümü

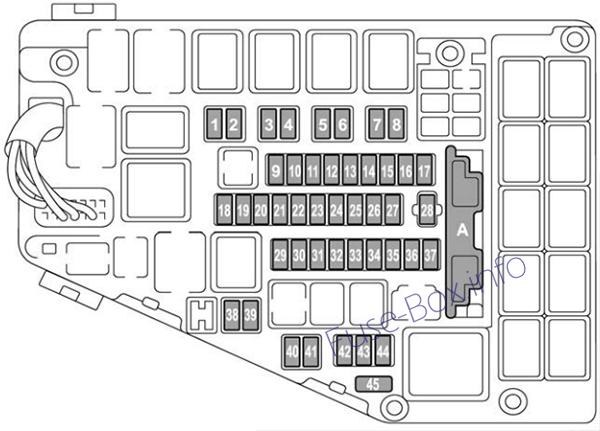

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2017)



Motor bölmesindeki sigorta yerleşimi (2017)

Numara. amper Devre
1 7.5A SAĞ KORNA
2 7.5A KÖŞE SOL
3 10 A ILLUMI
4 10 A SIRA
5 15A H / L ALT RH
6 15A H / L LO LH
7 Boş
8 10 A H/L ÖNE ÇIKANLAR
9 7.5A DCM
10 15A G/Ç
11 10 A H / L YÜKSEK RH
12 7.5A ALT-S
13 20A YAKIT
14 15A RİSK
15 30A IG2
16 7.5A PU B/UP
17 7.5A OBD
18 Boş
19 Boş
20 20A O2 HTR (2.5L modelleri)
20 25A O2 HTR (3.6L modelleri)
21 15A E/G2
22 15A VB
23 15A E / G1
24 15A AVCS
25 15A INJ
26 7.5A CVT SSR
27 20A TCU
28 Boş
29 30A KAYIT ETMEK
30 7.5A ACTGS
31 25A ALT FAN
32 25A ANA FAN
33 30A ABS ÇÖZÜ
34 20A SES
35 25A R.DEF
36 15A FAN
37 15A FAN
38 10 A F.SİS SAĞ
39 10 A F.FOG SOL
40 Boş
41 15A CTRL / H
42 15A SİLECEK
43 15A F. YIKAMA
44 30A F. SİLECEK
45 Boş

2018, 2019

Gösterge Paneli

Pano sigorta kutusu şeması: Subaru Outback (2018, 2019)

Gösterge tablosundaki sigorta ataması (2018, 2019)

Numara. amper Devre
1 7.5A BAŞLANGIÇ1
2 20A 12V SOKET
3 7.5A IG1-1
4 15A NAVİGASYON SES
5 15A BİRİM IG2-2
6 20A S/B Sağ Sol
7 10 A PURO
8 15A klima IG
9 7.5A CAC
10 7.5A BİRİM IG2-1
11 30A P/W ANA 1
12 7.5A START2
13 Boş
14 7.5A BİRİM + B
15 7.5A IG SAYAÇ
16 20A S/B Sağ.Sağ
17 7.5A MIR
18 7.5A LAMBA IG
19 7.5A IG1-2
20 10 A HAVA YASTIĞI SRS
21 20A P/W GEÇİŞ1
22 15A HTR R KOLTUK
23 10 A DRL
24 20A P/W PRENSİP2
25 Boş
26 10 A KORUMAK
27 20A BUZ GİDERME SİLECEK
28 20A PARÇA R.FOG
29 20A P/W GEÇİŞ2
30 Boş
31 7.5A İYS
32 15A HTR F KOLTUK
33 7.5A SOL SW
34 7.5A P / D TÜMÜ
35 20A SUNROOF
36 Boş
37 7.5A DUR
38 7.5A GÖZ GÖRÜNÜMÜ
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2018, 2019)



Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara. amper Devre
1 7.5A SAĞ KORNA
2 7.5A KÖŞE SOL
3 10 A ILLUMI
4 10 A SIRA
5 15A H / L ALT RH
6 15A H / L LO LH
7 10 A H / L YÜKSEK RH
8 10 A H/L ÖNE ÇIKANLAR
9 7.5A DCM
10 15A G/Ç
11 Boş
12 Boş (2,5L modeller)
12 7.5A ALT-S (3.6L modelleri)
13 20A YAKIT
14 15A RİSK
15 30A IG2
16 7.5A PU B/UP
17 7.5A OBD
18 Boş
19 Boş
20 20A O2 HTR (2.5L modelleri)
20 25A O2 HTR (3.6L modelleri)
21 15A E/G2
22 15A VB
23 15A E / G1
24 15A AVCS
25 15A INJ
26 7.5A CVT SSR
27 20A TCU
28 Boş (3.6L modeller)
29 30A KAYIT ETMEK
30 Boş (3.6L modeller)
30 7.5A ACTGS (2,5 L modeller)
31 Boş (3.6L modeller)
31 25A İKİNCİL ÜFLECİ (2.5L modeller)
32 Boş
32 25A ANA FAN (2.5L modeller)
33 30A ABS ÇÖZÜ
34 20A SES
35 25A R.DEF
36 15A FAN
37 15A FAN
38 10 A F.SİS SAĞ
39 10 A F.FOG SOL
40 Boş
41 15A CTRL / H
42 15A SİLECEK
43 15A F. YIKAMA
44 30A F. SİLECEK
45 Boş
