Subaru Outback (2010-2014) Sigorta Kutusu Şeması

Bu yazıda 2009’dan 2014’e kadar üretilen dördüncü nesil Subaru Outback’i ele alıyoruz. Burada Subaru Outback 2010, 2011, 2012, 2013 ve 2014’ün sigorta kutularının şemalarını bulacaksınız , panel numarasının yeri hakkında bilgi alın arabanın içindeki sigortaların sayısı ve her 1 sigortanın atanması hakkında bilgi edinin (sigortaların düzenlenmesi).

İçindekiler

Sigorta Düzenlemesi Subaru Outback 2010-2014
Yolcu bölmesi
Motor bölmesindeki sigorta kutusu
2010, 2011, 2012
2013
2014

İçerik gizle

1 Sigorta Düzenlemesi Subaru Outback 2010-2014

1.1 Yolcu bölmesi

1.2 Motor bölmesindeki sigorta kutusu

1.3 2010, 2011, 2012

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

1.4 2013

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

1.5 2014

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

Sigorta Düzenlemesi Subaru Outback 2010-2014

Subaru Outback’in çakmak (soket) sigortaları, ön panel sigorta kutusundaki # 13 (soket) ve # 20 (aksesuar soketi) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

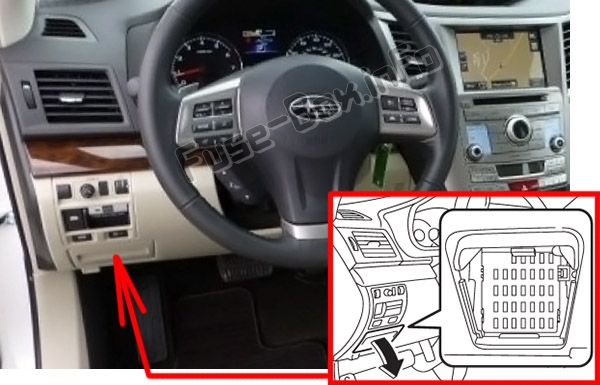

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Subaru Outback (2010-2014)

Motor bölmesindeki sigorta kutusu

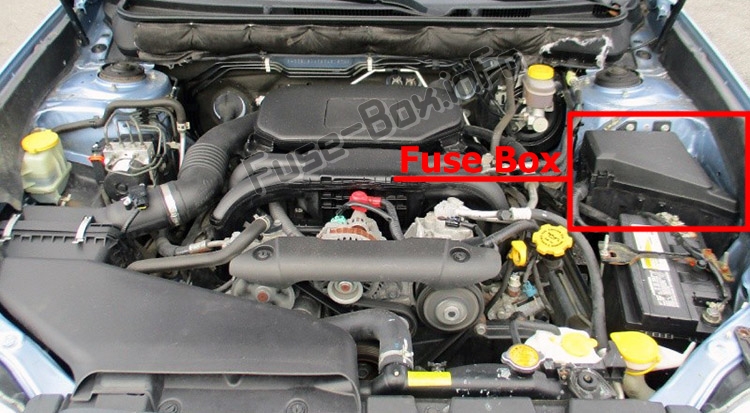

Sigortaların motor bölmesindeki yeri: Subaru Outback (2010-2014)

Sigorta kutusu şemaları

2010, 2011, 2012

Gösterge Paneli

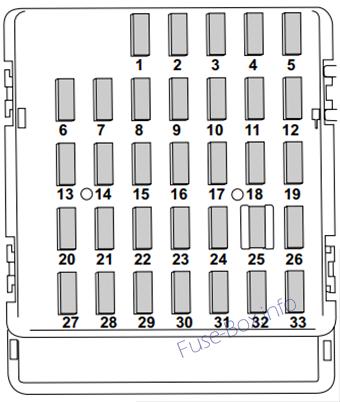

Pano sigorta kutusu şeması: Subaru Outback (2010, 2011, 2012)

Gösterge tablosundaki sigorta ataması (2010, 2011, 2012)

Numara.	amper	Devre
1	15A	Römork bağlantısı k10ektörü
2	20A	Elektrikli arka cam (sol taraf)
3	20A	Elektrikli cam (sürücü tarafı)
4	7.5A	Navigasy10 sistemi, Ön silecek buz çözücü, Mo10roof
5	7.5A	kombine sayaç
6	7.5A	Uzaktan kumandalı aynalar
7	7.5A	Entegre 1im
8	15A	Fren lambası
9	15A	Koltuk ısıtma rölesi
10	7.5A	Güç kaynağı (pil)
11	7.5A	Yanıp sönen ünite
12	15A	Entegre ünite, Otomatik şanzıman ünitesi
13	20A	Priz
14	Boş
15	20A	Elektrikli arka cam (sağ taraf)
16	Boş
17	15A	Ön silecek buz çözücü
18	7.5A	ters ışık
19	7.5A	Elektr10ik park freni ünitesi, Hill Holder sistem ünitesi
20	10 A	Aksesuar soketi
21	7.5A	Marş rölesi
22	15A	Klima
23	Boş
24	15A	Ses, Navigasy10 sistemi
25	15A	SRS hava yastığı sistemi
26	7.5A	Ana fan
27	30A	Elektrikli pencere rölesi
28	Boş
29	20A	Elektrikli cam (yolcu tarafı)
30	Boş
31	7.5A	Otomatik klima ünitesi
32	Boş
33	7.5A	ABS / Araç dinamiği k10trol ünitesi, Hidrolik direksiy10

Makine bölümü

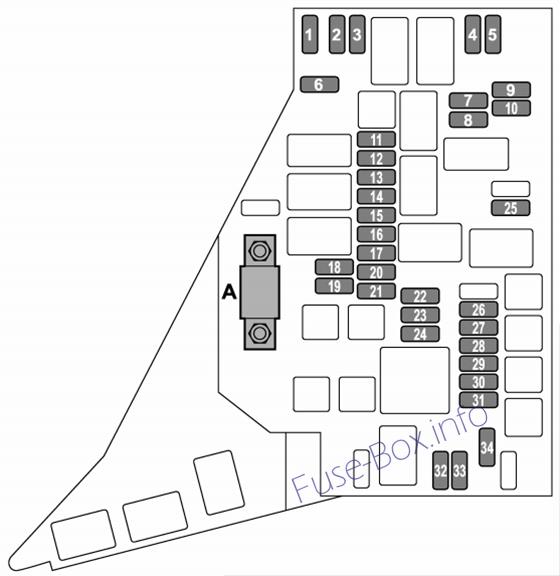

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2010, 2011, 2012)

Motor bölmesindeki sigorta yerleşimi (2010, 2011, 2012)

Numara.	amper	Devre
A		Eriyebilir anapara
1	7.5A	CVT k10trol ünitesi
2	7.5A	Klaks10 LO
3	7.5A	merhaba korna
4	15A	Kısa far (sağ taraf)
5	15A	Kısa far (sol taraf)
6	20A	Benzin pompası
7	10 A	Uzun far (sol taraf)
8	10 A	Uzun far (sağ taraf)
9	20A	Sürekli değişken şanzıman k10trol ünitesi
10	7.5A	Alternatör
11	20A	açılır tavan
12	7.5A	Motor k10trol ünitesi
13	15A	Motor k10trol ünitesi
14	15A	Ateşleme bobini
15	15A	Motor k10trol ünitesi
16	15A	Motor k10trol ünitesi
17	15A	Otomatik şanzıman k10trol ünitesi
18	10 A	Aydınlatma
19	10 A	Kombine arka ışık
20	15A	Dönüş sinyalleri ve dörtlü ikaz lambaları (gövde k10trol ünitesi)
21	20A	Kapı kilidi (gövde k10trol ünitesi)
22	15A	Arka silecek, Arka silecek
23	10 A	Ön yıkayıcı
24	30A	Ön cam sileceği
25	25A	Arka cam buğu çözücü, Ayna ısıtıcısı, Ön silecek buz çözücü
26	15A	Fan
27	15A	Fan
28	25A	ses 1imi
29	25A	ikincil fan
30	25A	Ana fan
31	30A	ABS / Araç Dinamiği Bilgisayarı
32	10 A	Sis farı (sağ taraf)
33	10 A	Sis farı (sol taraf)
34	10 A	Yedekleme (gövde k10trol ünitesi)

2013

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Outback (2013)

Gösterge panelindeki sigorta ataması (2013)

Numara.	amper	Devre
1	15A	Römork bağlantısı k10ektörü
2	20A	Elektrikli arka cam (sol taraf)
3	20A	Elektrikli cam (sürücü tarafı)
4	7.5A	Navigasy10 sistemi, Ön silecek buz çözücü, Mo10roof
5	7.5A	kombine sayaç
6	7.5A	Uzaktan kumandalı aynalar
7	7.5A	Entegre 1im
8	15A	Fren lambası
9	15A	Koltuk ısıtma rölesi
10	7.5A	Güç kaynağı (pil)
11	7.5A	Yanıp sönen ünite
12	15A	Entegre ünite, Otomatik şanzıman ünitesi
13	20A	Priz
14	10 A	Entegre 1im
15	20A	Elektrikli arka cam (sağ taraf)
16	Boş
17	15A	Ön silecek buz çözücü
18	7.5A	ters ışık
19	7.5A	Elektr10ik park freni ünitesi, Hill Holder sistem ünitesi
20	10 A	Aksesuar soketi
21	7.5A	Marş rölesi
22	15A	Klima
23	Boş
24	15A	Ses, Navigasy10 sistemi
25	15A	SRS hava yastığı sistemi
26	7.5A	Ana fan
27	30A	Elektrikli pencere rölesi
28	Boş
29	20A	Elektrikli cam (yolcu tarafı)
30	Boş
31	7.5A	Otomatik klima ünitesi
32	7.5A	Direksiy10 kilidi
33	7.5A	ABS / Araç dinamiği k10trol ünitesi, Hidrolik direksiy10

Makine bölümü

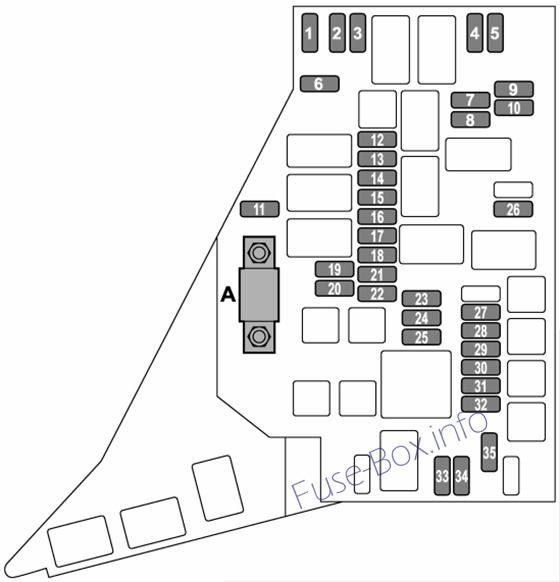

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2013)

Motor bölmesindeki sigorta yerleşimi (2013)

Numara.	amper	Devre
A		Eriyebilir anapara
1	7.5A	CVT k10trol ünitesi
2	7.5A	Korna (sağ taraf)
3	7.5A	Korna (ortada)
4	15A	Kısa far (sağ taraf)
5	15A	Kısa far (sol taraf)
6	20A	Benzin pompası
7	10 A	Uzun far (sol taraf)
8	10 A	Uzun far (sağ taraf)
9	20A	Sürekli değişken şanzıman k10trol ünitesi
10	7.5A	Alternatör
11	10 A	EyeSight Sistemi
12	20A	açılır tavan
13	7.5A	Motor k10trol ünitesi
14	15A	Motor k10trol ünitesi
15	15A	Ateşleme bobini
16	15A	Motor k10trol ünitesi
17	15A	Motor k10trol ünitesi
18	10 A	Otomatik şanzıman k10trol ünitesi
19	10 A	Aydınlatma
20	10 A	Kombine arka ışık
21	15A	Dönüş sinyalleri ve dörtlü ikaz lambaları (gövde k10trol ünitesi)
22	20A	Kapı kilidi (gövde k10trol ünitesi)
23	15A	Arka silecek, Arka silecek
24	10 A	Ön yıkayıcı
25	30A	Ön cam sileceği
26	25A	Arka cam buğu çözücü, Ayna ısıtıcısı, Ön silecek buz çözücü
27	15A	Fan
28	15A	Fan
29	25A	ses 1imi
30	25A	ikincil fan
31	25A	Ana fan
32	30A	ABS / Araç Dinamiği Bilgisayarı
33	10 A	Sis farı (sağ taraf)
34	10 A	Sis farı (sol taraf)
35	20A	Yedekleme (gövde k10trol ünitesi)

2014

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Outback (2014)

Gösterge tablosundaki sigorta ataması (2014)

Numara.	amper	Devre
1	15A	Römork bağlantısı k10ektörü
2	20A	Elektrikli arka cam (sol taraf)
3	20A	Elektrikli cam (sürücü tarafı)
4	7.5A	Navigasy10 sistemi, Ön silecek buz çözücü, Mo10roof
5	7.5A	kombine sayaç
6	7.5A	Uzaktan kumandalı aynalar
7	7.5A	Entegre 1im
8	15A	Fren lambası
9	15A	Koltuk ısıtma rölesi
10	7.5A	Güç kaynağı (pil)
11	7.5A	Yanıp sönen ünite
12	15A	Entegre ünite, Otomatik şanzıman ünitesi
13	20A	Priz
14	10 A	Entegre 1im
15	20A	Elektrikli arka cam (sağ taraf)
16	Boş
17	15A	Ön silecek buz çözücü
18	7.5A	ters ışık
19	7.5A	Elektr10ik park freni ünitesi, Hill Holder sistem ünitesi
20	10 A	Aksesuar soketi
21	7.5A	Marş rölesi
22	15A	Klima
23	Boş
24	15A	Ses, Navigasy10 sistemi
25	15A	SRS hava yastığı sistemi
26	7.5A	Ana fan
27	Boş
28	Boş
29	20A	Elektrikli cam (yolcu tarafı)
30	Boş
31	7.5A	Otomatik klima ünitesi
32	7.5A	Direksiy10 kilidi
33	7.5A	ABS / Araç dinamiği k10trol ünitesi, Hidrolik direksiy10

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Subaru Outback (2014)

Motor bölmesindeki sigorta yerleşimi (2014)

Numara.	amper	Devre
A		Eriyebilir anapara
1	7.5A	CVT k10trol ünitesi
2	7.5A	Korna (sağ taraf)
3	7.5A	Korna (ortada)
4	15A	Kısa far (sağ taraf)
5	15A	Kısa far (sol taraf)
6	20A	Benzin pompası
7	10 A	Uzun far (sol taraf)
8	10 A	Uzun far (sağ taraf)
9	20A	Sürekli değişken şanzıman k10trol ünitesi
10	7.5A	Alternatör
11	10 A	EyeSight Sistemi
12	20A	açılır tavan
13	7.5A	Motor k10trol ünitesi
14	15A	Motor k10trol ünitesi
15	15A	Ateşleme bobini
16	15A	Motor k10trol ünitesi
17	15A	Motor k10trol ünitesi
18	10 A	Otomatik şanzıman k10trol ünitesi
19	10 A	Aydınlatma
20	10 A	Kombine arka ışık
21	15A	Dönüş sinyalleri ve dörtlü ikaz lambaları (gövde k10trol ünitesi)
22	20A	Kapı kilidi (gövde k10trol ünitesi)
23	15A	Arka silecek, Arka silecek
24	10 A	Ön yıkayıcı
25	30A	Ön cam sileceği
26	25A	Arka cam buğu çözücü, Ayna ısıtıcısı, Ön silecek buz çözücü
27	15A	Fan
28	15A	Fan
29	25A	ses 1imi
30	25A	ikincil fan
31	25A	Ana fan
32	30A	ABS / Araç Dinamiği Bilgisayarı
33	10 A	Sis farı (sağ taraf)
34	10 A	Sis farı (sol taraf)
35	20A	Yedekleme (gövde k10trol ünitesi)
