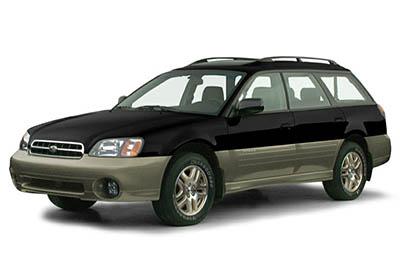

Bu yazıda, 1999’dan 2004’e kadar üretilen ikinci nesil Subaru Outback’i ele alıyoruz. Burada,
İçindekiler
Sigorta Düzenlemesi Subaru Outback 1999-2004
Sigorta kutusu konumu

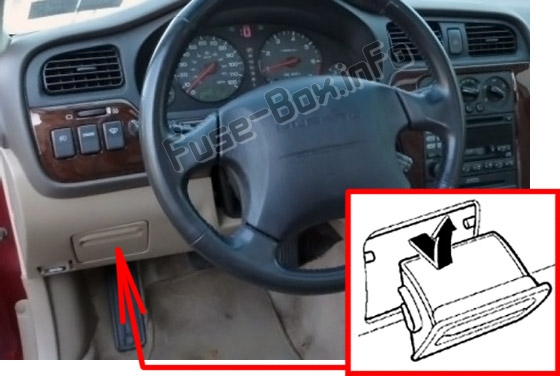

Yolcu bölmesi
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

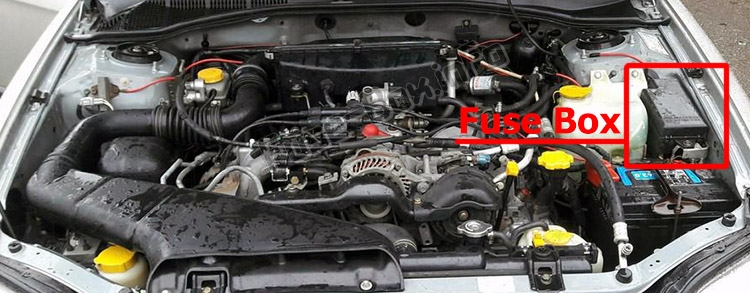

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2000
Gösterge Paneli

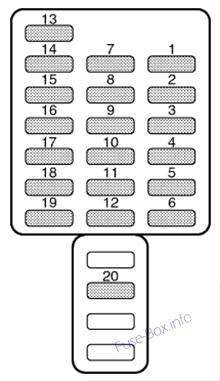

Gösterge tablosundaki sigorta ataması (2000)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleri, Anahtarsız giriş |
| 4 | 20A | Çakmak, Uzaktan kumandalı aynalar |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi |
| 9 | 15A | Radyo, Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü |
| 19 | 20A | Isıtmalı ayna, Silecek buz çözücü |
| 20 | 20A | Aksesuarlar için elektrik prizi, Koltuk ısıtması |
Motor bölmesindeki sigorta kutusu

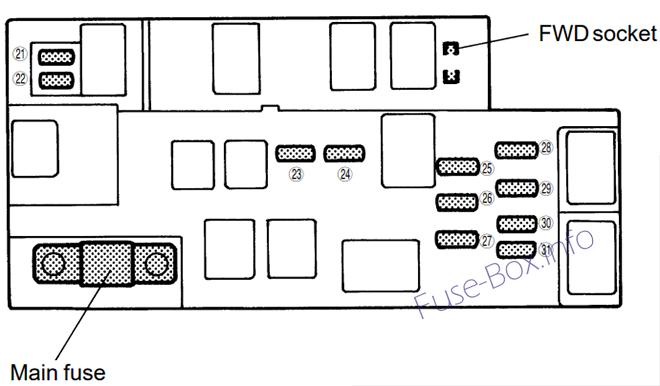

Motor bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Devre |
|---|---|---|
| 21 | 20A | Radyatör soğutma fanı (ana) |
| 22 | 20A | Radyatör soğutma fanı (Alt) |
| 23 | 20A | Arka cam buğu çözücü |
| 24 | 15A | Tehlike uyarı ışıkları, Korna |
| 25 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 26 | 10 A | Otomatik şanzıman k10trol ünitesi, ABS ÜNİTESİ |
| 27 | 10 A | Alternatör |
| 28 | 15A | Far (sağ taraf) |
| 29 | 15A | Far (sol taraf) |
| 30 | 20A | Işık anahtarı |
| 31 | 15A | Saat, İç aydınlatma |
2001, 2002, 2003
Pano (2.5L)
Gösterge tablosunda sigorta ataması (2.5L – 2001, 2002, 2003)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleri, Anahtarsız giriş |
| 4 | 20A | Çakmak, Uzaktan kumandalı aynalar |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi |
| 9 | 15A | Radyo, Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü |
| 19 | 20A | Isıtmalı ayna, Silecek buz çözücü |
| 20 | 20A | Aksesuarlar için elektrik prizi, Koltuk ısıtması |
Pano (3.0L)

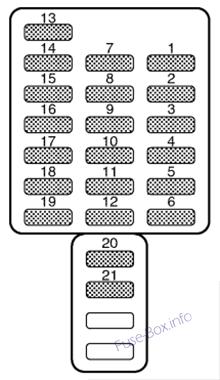

Gösterge panelinde sigorta ataması (3.0L – 2001, 2002, 2003)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleri, Anahtarsız giriş |
| 4 | 20A | Çakmak, Uzaktan kumandalı aynalar |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi (VDC) |
| 9 | 15A | Radyo, Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü (VDC) |
| 19 | 20A | Isıtmalı ayna, Wper buz çözücü |
| 20 | 20A | McIntosh ses yükseltici (varsa) |
| 21 | 20A | Aksesuarlar için elektrik prizi, Koltuk ısıtması |
Motor bölmesi (2.5L)

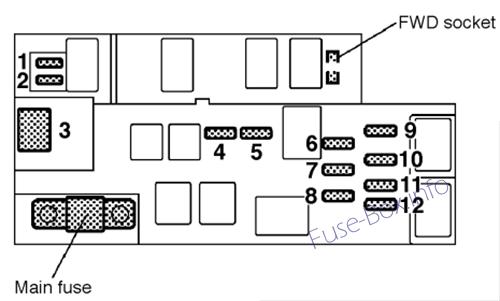

Motor bölmesindeki sigorta yerleşimi (2.5L – 2001, 2002, 2003)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Radyatör soğutma fanı (ana) |
| 2 | 20A | Radyatör soğutma fanı (Alt) |
| 3 | 50A | ABS motoru |
| 4 | 20A | Arka cam buğu çözücü |
| 5 | 15A | Tehlike uyarı ışıkları, Korna |
| 6 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 7 | 10 A | Otomatik şanzıman k10trol ünitesi, ABS ÜNİTESİ |
| 8 | 10 A | Alternatör |
| 9 | 15A | Far (sağ taraf) |
| 10 | 15A | Far (sol taraf) |
| 11 | 20A | Işık anahtarı |
| 12 | 15A | Saat, İç aydınlatma |
Motor bölmesi (3.0L)

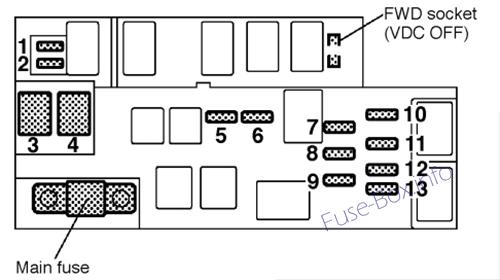

Motor bölmesindeki sigorta yerleşimi (3.0L – 2001, 2002, 2003)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 30A | Radyatör soğutma fanı (ana) |
| 2 | 30A | Radyatör soğutma fanı (Alt) |
| 3 | 50A | ABS motoru (VDC) |
| 4 | 30A | McIntosh ses yükseltici (varsa) |
| 5 | 20A | Arka cam buğu çözücü |
| 6 | 15A | Tehlike uyarı ışıkları, Korna |
| 7 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 8 | 10 A | Otomatik şanzıman k10trol ünitesi, ABS ÜNİTESİ |
| 9 | 10 A | Alternatör |
| 10 | 15A | Far (sağ taraf) |
| 11 | 15A | Far (sol taraf) |
| 12 | 20A | Işık anahtarı |
| 13 | 15A | Saat, İç aydınlatma |
2004
Pano (2.5L)

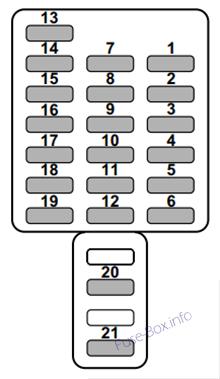

Gösterge tablosunda sigorta ataması (2.5L – 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleri, Anahtarsız giriş |
| 4 | 20A | Isıtmalı ayna, Çakmak, Uzaktan kumandalı aynalar |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi |
| 9 | 15A | Radyo, Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü |
| 19 | 20A | Silecek buz çözücü |
| 20 | 20A | Aksesuarlar için elektrik prizi, Koltuk ısıtması |
| 21 | 15A | Ateşleme bobini ve ateşleyici (yalnızca CALIFORNIA aracı) |
Pano (3.0L)
Gösterge tablosunda sigorta ataması (3.0L – 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleri, Anahtarsız giriş |
| 4 | 20A | Çakmak, Uzaktan kumandalı aynalar, Isıtmalı ayna |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi (VDC) |
| 9 | 15A | Radyo, Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü (VDC) |
| 19 | 20A | Silecek buz çözücü |
| 20 | 20A | McIntosh ses yükseltici (varsa) |
| 21 | 20A | Aksesuarlar için elektrik prizi, Koltuk ısıtması |
Motor bölmesi (2.5L)
Motor bölmesindeki sigorta yerleşimi (2.5L – 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Radyatör soğutma fanı (ana) |
| 2 | 20A | Radyatör soğutma fanı (Alt) |
| 3 | 50A | ABS motoru |
| 4 | 20A | Arka cam buğu çözücü |
| 5 | 15A | Tehlike uyarı ışıkları, Korna |
| 6 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 7 | 10 A | Otomatik şanzıman k10trol ünitesi, ABS ÜNİTESİ |
| 8 | 10 A | Alternatör |
| 9 | 15A | Far (sağ taraf) |
| 10 | 15A | Far (sol taraf) |
| 11 | 20A | Işık anahtarı |
| 12 | 15A | Saat, İç aydınlatma |
Motor bölmesi (3.0L)
Motor bölmesindeki sigorta yerleşimi (3.0L – 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 30A | Radyatör soğutma fanı (ana) |
| 2 | 30A | Radyatör soğutma fanı (Alt) |
| 3 | 30A | ABS motoru |
| 3 | 50A | VDC motoru |
| 4 | 30A | McIntosh ses yükseltici (varsa) |
| 5 | 20A | Arka cam buğu çözücü |
| 6 | 15A | Tehlike uyarı ışıkları, Korna |
| 7 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 8 | 10 A | Otomatik şanzıman k10trol ünitesi, ABS ÜNİTESİ |
| 9 | 10 A | Alternatör |
| 10 | 15A | Far (sağ taraf) |
| 11 | 15A | Far (sol taraf) |
| 12 | 20A | Işık anahtarı |
| 13 | 15A | Saat, İç aydınlatma |
