Bu yazımızda 2020’den günümüze ulaşan yedinci nesil Subaru Legacy ve altıncı nesil Subaru Outback’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Subaru Legacy / Outback 2020…
Sigorta kutusu konumu

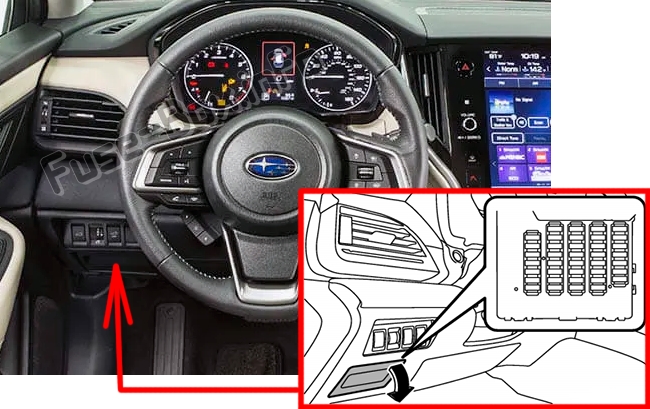

Yolcu bölmesi
Direksiy10 simidinin sol alt kısmındaki kapağın arkasında bulunur.

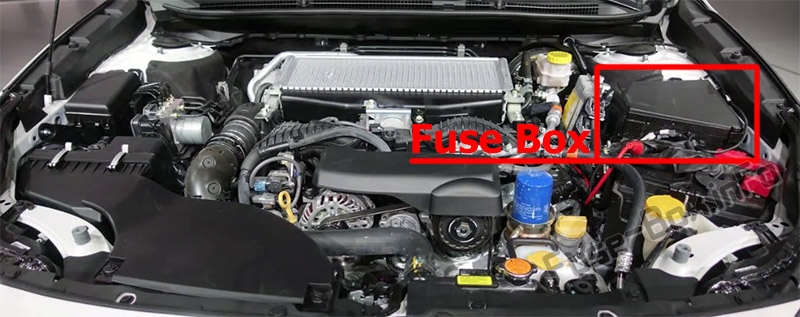

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2020

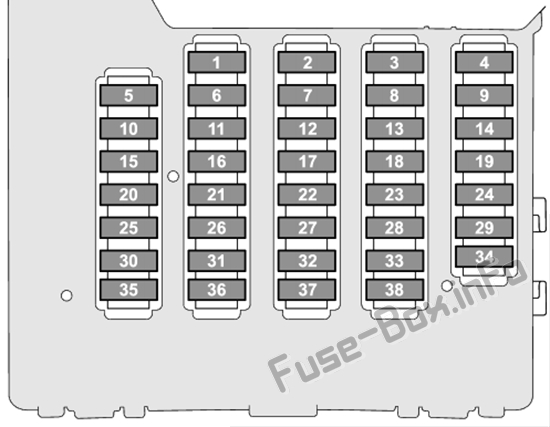

Gösterge Paneli
Gösterge panelindeki sigorta ataması (2020)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 20 1 | PURO |
| 3 | 7,5 A | IG A-1 |
| 4 | 15 1 | NAVİGASYON SES |
| 5 | 10 A | IGB-2 |
| 6 | 7,5 A | IG SAYACI (DCDC) |
| 7 | 20 1 | 12V SOKET |
| 8 | 10 A | klima IG |
| 9 | 7,5 A | CAC |
| 10 | 7,5 A | IGB-1 |
| 11 | 7,5 A | GÖZ GÖRME (DCDC) |
| 12 | – | Kullanılmamış |
| 13 | 7,5 A | IG A-3 |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 7,5 A | IG BİRİMİ (DCDC) |
| 17 | 7,5 A | AYNA AKSESUAR |
| 18 | – | Kullanılmamış |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | HAVA YASTIĞI SRS |
| 21 | 7,5 A | A / C IG (DCDC) |
| 22 | 10 A | GÖZ GÖRÜNÜMÜ |
| 23 | 7,5 A | IGA-4 |
| 24 | 7,5 A | Klima ACC (DCDC) |
| 25 | 7,5 A | BİRİM + B (DCDC) |
| 26 | 10 A | KORUMAK |
| 27 | 15 1 | HTR R KOLTUK |
| 28 | 20 1 | PARÇA R.FOG |
| 29 | – | Kullanılmamış |
| 30 | 7,5 A | YEDEKLEME (DCDC) |
| 31 | 7,5 A | İYS (DCDC) |
| 32 | 15 1 | AYNA + B |
| 33 | 7,5 A | ANAHTAR SW |
| 34 | – | Kullanılmamış |
| 35 | 7,5 A | ILLUMI (DCDC) |
| 36 | 7,5 A | SW B ANAHTARI |
| 37 | 15 1 | BİRİM + B1 |
| 38 | 7,5 A | BİRİM + B2 |

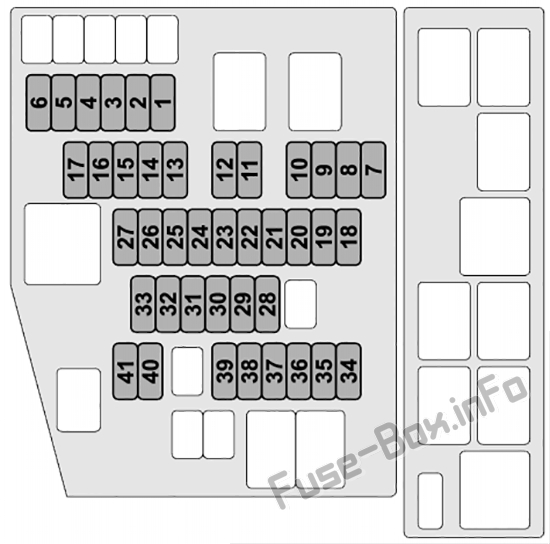

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2020)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 7,5 A | OBD |
| 3 | 7,5 A | DUR |
| 4 | 10 A | MB-B |
| 5 | 7,5 A | PU B/UP |
| 6 | 30 1 | JB-B2 |
| 7 | 7,5 A | M/B-IG1 |
| 8 | 7,5 A | M/B-IG2 |
| 9 | 10 A | M/B-IG3 |
| 10 | 7,5 A | M / B-IG4 |
| 11 | 7,5 A | KÖŞE1 |
| 12 | 7,5 A | KÖŞE2 |
| 13 | 10 A | SIRA |
| 14 | 15 1 | RİSK |
| 15 | 20 1 | G/Ç |
| 16 | 20 1 | F/P |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 10 A | AVCS |
| 20 | 15 1 | VB |
| 21 | 15 1 | TCU |
| 22 | 7,5 A | CVT SSR |
| 23 | 10 A | E/G2 |
| 24 | 15 1 | BOBİN IG |
| 25 | 20 1 | O2 HTR |
| 26 | 20 1 | İTİBAREN |
| 27 | 15 1 | E / G1 |
| 28 | 25 1 | ANA FAN |
| 29 | 15 1 | BUZ giderme |
| 30 | 30 1 | SOL VDC |
| 31 | 15 1 | REPEL |
| 32 | 30 1 | F.WIP |
| 33 | 25 1 | R.DEF |
| 34 | 30 1 | KAYIT ETMEK |
| 35 | 20 1 | DESTEK |
| 36 | 25 1 | ALT FAN |
| 37 | 15 1 | R.WIP |
| 38 | 20 1 | FAN |
| 39 | 20 1 | FAN |
| 40 | 10 A | MB-A |
| 41 | – | Kullanılmamış |
Yedek sigortalar, sigorta kutusu kapağında bulunur.
