Sigorta düzeni Subaru Impreza 2012-2016
Sigorta kutusu konumu
Yolcu bölmesi

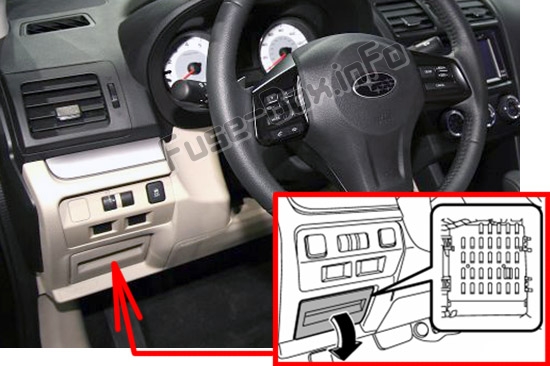

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

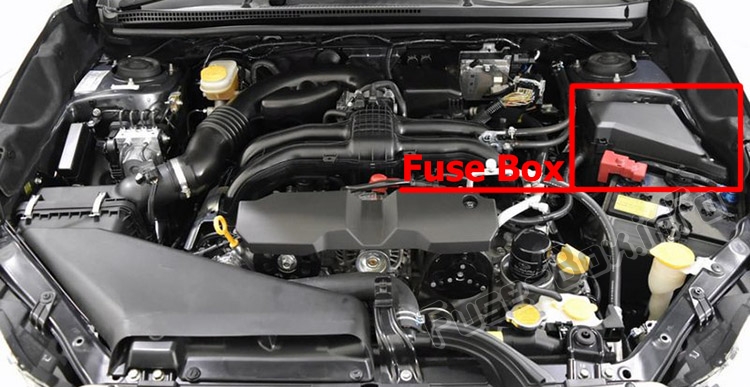

Makine bölümü
Sigorta kutusu şemaları
2012

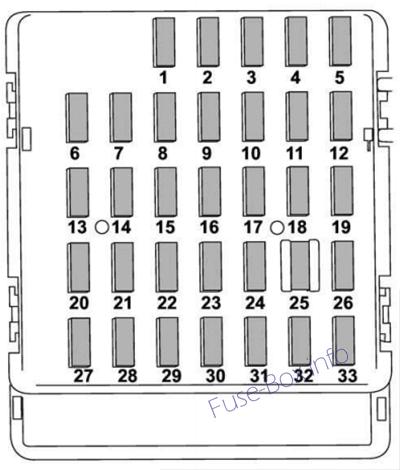

Gösterge Paneli
Gösterge panelindeki sigorta ataması (2012)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | Kombinasy10 sayacı, Saat |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 20A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Şanzıman ECU, Motor ECU, Entegre ECU |
| 13 | 10 A | Aksesuarlar için elektrik prizi (orta k10sol) |
| 13 | (15A) | AC110V (takılıysa) |
| 14 | 15A | Park lambası, Stop lambası, Kombine stop lambası |
| 15 | 10 A | Bagaj lambası, Saat |
| 16 | 7.5A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | (Kıyamamak) |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 7.5A | Marş rölesi |
| 22 | 10 A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | Boş | |
| 24 | 15A | Ses 1imi, Saat |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | 7.5A | Elektrikli cam rölesi, Radyatör ana fan rölesi |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | Boş | |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 15A | Debriyaj anahtarı |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü

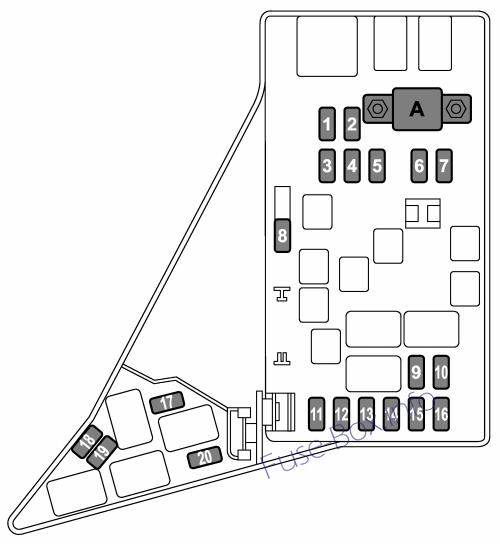

Motor bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS ünitesi, araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | İkincil fan (soğutma fanı) |
| 4 | Boş | |
| 5 | Boş | |
| 6 | 30A | Far (kısa huzme) |
| 7 | 15A | Far (uzun far) |
| 8 | 20A | Destek olmak |
| 9 | 15A | korna çalmak |
| 10 | 25A | Arka cam buğu çözücü, Isıtmalı ayna |
| 11 | 15A | Benzin pompası |
| 12 | 20A | Otomatik şanzıman k10trol ünitesi |
| 13 | 7.5A | Motor k10trol ünitesi |
| 14 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 15 | 15A | Kuyruk ve ışık rölesi |
| 16 | 7.5A | Alternatör |
| 17 | Boş | |
| 18 | Boş | |
| 19 | 15A | Far (kısa huzme – sağ taraf) |
| 20 | 15A | Far (kısa huzme – sol) |
2013, 2014, 2015
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2013, 2014, 2015)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | Kombinasy10 sayacı, Saat |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 15A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Şanzıman ECU, Motor ECU, Entegre ECU |
| 13 | 20A | Aksesuarlar için elektrik prizi (orta k10sol), AC110V (takılıysa) |
| 14 | 15A | Park lambası, Stop lambası, Kombine stop lambası |
| 15 | 10 A | Bagaj lambası, Saat |
| 16 | 7.5A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | (Kıyamamak) |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 7.5A | Marş rölesi |
| 22 | 10 A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | Boş | |
| 24 | 10 A | Ses 1imi, Saat |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | 7.5A | Elektrikli cam rölesi, Radyatör ana fan rölesi |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | Boş | |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Debriyaj anahtarı, Direksiy10 kilidi k10trol ünitesi |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2013, 2014, 2015)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS ünitesi, araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | İkincil fan (soğutma fanı) |
| 4 | Boş | |
| 5 | Boş | |
| 6 | 30A | Far (kısa huzme) |
| 7 | 15A | Far (uzun far) |
| 8 | 20A | Destek olmak |
| 9 | 15A | korna çalmak |
| 10 | 25A | Arka cam buğu çözücü, Isıtmalı ayna |
| 11 | 15A | Benzin pompası |
| 12 | 20A | Otomatik şanzıman k10trol ünitesi |
| 13 | 7.5A | Motor k10trol ünitesi |
| 14 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 15 | 15A | Kuyruk ve ışık rölesi |
| 16 | 7.5A | Alternatör |
| 17 | Boş | |
| 18 | Boş | |
| 19 | 15A | Far (kısa huzme – sağ taraf) |
| 20 | 15A | Far (kısa huzme – sol) |
2016
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2016)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | 15A | – |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | Kombinasy10 sayacı, Saat |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 10 A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Şanzıman ECU, Motor ECU, Entegre ECU |
| 13 | 20A | Aksesuarlar için elektrik prizi (orta k10sol), AC110V (takılıysa) |
| 14 | 15A | Park lambası, Stop lambası, Kombine stop lambası |
| 15 | 10 A | Bagaj Lambası Saat |
| 16 | 7.5A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | Elektrikli cam rölesi, Radyatör ana fan rölesi |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 10 A | Marş rölesi |
| 22 | 7.5A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | Boş | |
| 24 | 10 A | Ses 1imi, Saat |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | Boş | |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | Boş | |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Debriyaj anahtarı, Direksiy10 kilidi k10trol ünitesi |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS ünitesi, araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | İkincil fan (soğutma fanı) |
| 4 | Boş | |
| 5 | Boş | |
| 6 | 30A | Far (kısa huzme) |
| 7 | 15A | Far (uzun far) |
| 8 | 20A | Destek olmak |
| 9 | 15A | korna çalmak |
| 10 | 25A | Arka cam buğu çözücü, Isıtmalı ayna |
| 11 | 15A | Benzin pompası |
| 12 | 20A | Otomatik şanzıman k10trol ünitesi |
| 13 | 7.5A | Motor k10trol ünitesi |
| 14 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 15 | 15A | Kuyruk ve ışık rölesi |
| 16 | 7.5A | Alternatör |
| 17 | Boş | |
| 18 | Boş | |
| 19 | 15A | Far (kısa huzme – sağ taraf) |
| 20 | 15A | Far (kısa huzme – sol) |
