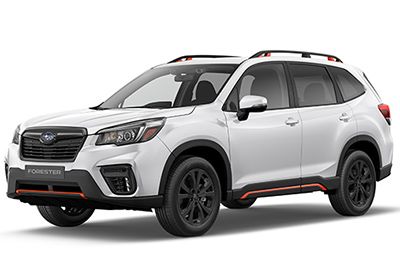

Bu yazıda, 2019’dan bugüne kadar mevcut olan 5inci nesil Subaru Forester’ı (SK) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Subaru Forester 2019-…
Sigorta kutusu konumu
Yolcu bölmesi

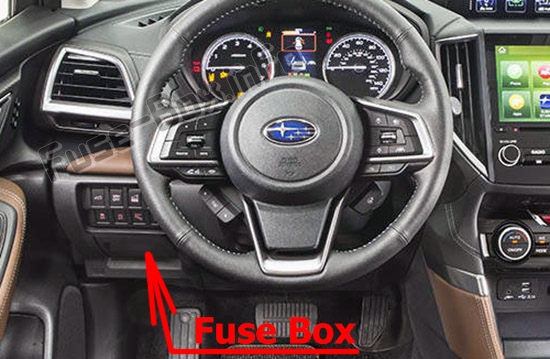

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

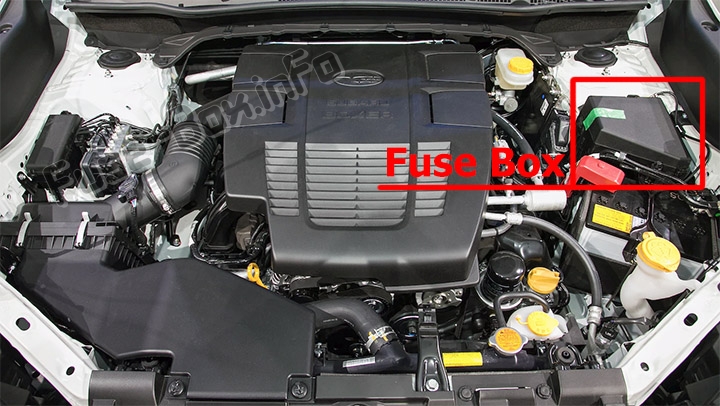

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2019
Gösterge Paneli

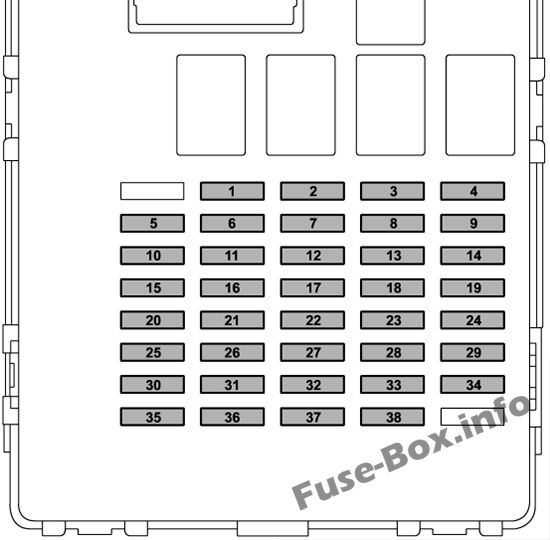

Gösterge tablosundaki sigorta ataması (2019)
| Numara. | amper | Devre |
|---|---|---|
| 1 | Boş | |
| 2 | 20 1 | PURO |
| 3 | 7,5 A | IG A-1 |
| 4 | 15 1 | NAVİGASYON SES |
| 5 | 15 1 | IGB-2 |
| 6 | 7,5 A | IG SAYACI (DCDC) |
| 7 | 15 1 | ÖDÜL 12 V |
| 8 | 15 1 | klima IG |
| 9 | 7,5 A | CAC |
| 10 | 7,5 A | IGB-1 |
| 11 | 7,5 A | GÖZ GÖRME (DCDC) |
| 12 | Boş | |
| 13 | 7,5 A | IG A-3 |
| 14 | 10 A | BİRİM + B |
| 15 | 7,5 A | IG SAYAÇ |
| 16 | 7,5 A | SRVD (DCDC) |
| 17 | 7,5 A | AYNA |
| 18 | 7,5 A | LAMBA IG |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | HAVA YASTIĞI SRS |
| 21 | 7,5 A | A / C IG (DCDC) |
| 22 | 25 1 | KOLTUK / H STRG / H |
| 23 | 10 A | DRL |
| 24 | 7,5 A | Klima ACC (DCDC) |
| 25 | 7,5 A | BİRİM + B (DCDC) |
| 26 | 10 A | KORUMAK |
| 27 | 10 A | Klima + B |
| 28 | 20 1 | PARÇA R.FOG |
| 29 | 7,5 A | ACC SES (DCDC) |
| 30 | 7,5 A | YEDEKLEME (DCDC) |
| 31 | 7,5 A | İYS (DCDC) |
| 32 | 7,5 A | ILLUMI |
| 33 | 7,5 A | ANAHTAR SW |
| 34 | Boş | |
| 35 | 7,5 A | ILLUMI (DCDC) |
| 36 | 7,5 A | SW B ANAHTARI |
| 37 | 7,5 A | DUR |
| 38 | 7,5 A | GÖZ GÖRÜNÜMÜ |
Makine bölümü

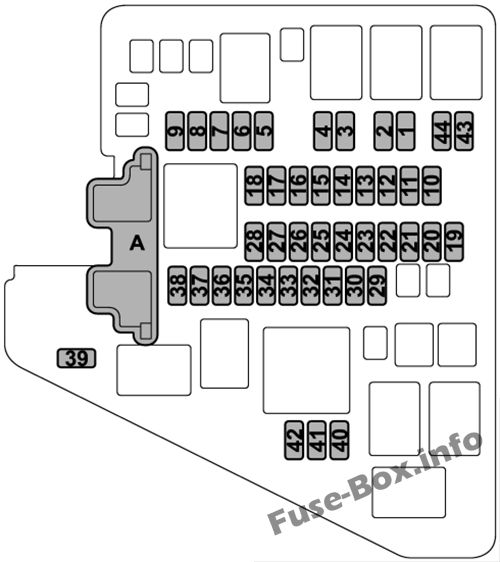

Motor bölmesindeki sigorta yerleşimi (2019)
| Numara. | amper | Devre |
|---|---|---|
| A | FÜSİBİL PRENSİP | |
| 1 | 7,5 A | korna 2 |
| 2 | 7,5 A | korna 1 |
| 3 | 15 1 | H / L ALT RH |
| 4 | 15 1 | H / L LO LH |
| 5 | 10 A | DCM |
| 6 | 10 A | H / L YÜKSEK RH |
| 7 | 10 A | H/L ÖNE ÇIKANLAR |
| 8 | 10 A | SIRA |
| 9 | 30 1 | JB-B |
| 10 | 20 1 | YAKIT |
| 11 | 7,5 A | OBD |
| 12 | 10 A | ÇANTA |
| 13 | 7,5 A | PU B/UP |
| 14 | 15 1 | RİSK |
| 15 | Boş | |
| 16 | 10 A | MB-B |
| 17 | Boş | |
| 18 | 20 1 | G/Ç |
| 19 | 10 A | AVCS |
| 20 | 10 A | E/G2 |
| 21 | 7,5 A | CVT SSR |
| 22 | Boş | |
| 23 | Boş | |
| 24 | 20 1 | O2 HTR |
| 25 | Boş | |
| 26 | 20 1 | TCU |
| 27 | 15 1 | BOBİN IG |
| 28 | 15 1 | E / G1 |
| 29 | 30 1 | KAYIT ETMEK |
| 30 | 25 1 | EĞLENCE PRENSİPİ |
| 31 | 30 1 | SOL VDC |
| 32 | 10 A | F. SİS |
| 33 | 25 1 | R. DEF |
| 34 | 20 1 | SES |
| 35 | 10 A | BUZ giderme |
| 36 | 25 1 | ALT EĞLENCE |
| 37 | 15 1 | FAN |
| 38 | 15 1 | FAN |
| 39 | Boş | |
| 40 | 15 1 | SİLECEK |
| 41 | 15 1 | F. YIKAMA |
| 42 | 30 1 | F. SİLECEK |
