Bu yazıda 2013’ten 2018’e kadar üretilen dördüncü nesil Subaru Forester’ı (SJ) ele alıyoruz. Burada
İçindekiler
Subaru Forester 2013-2018 sigorta düzeni
Sigorta kutusu konumu

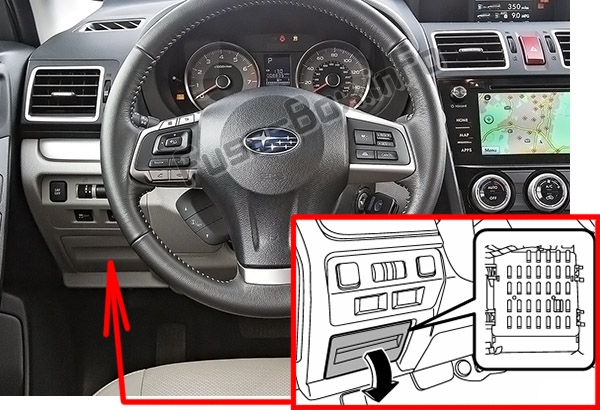

Yolcu bölmesi
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

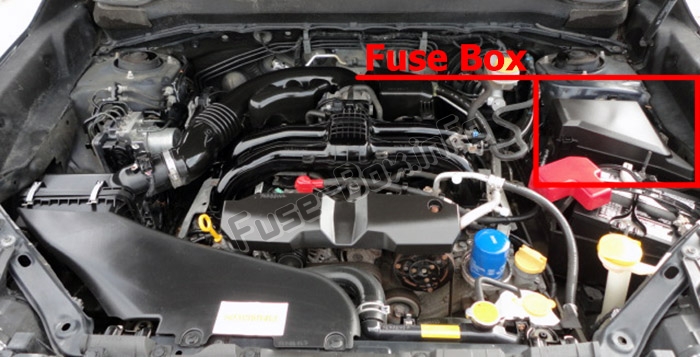

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2013, 2014, 2015, 2016
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2014, 2015, 2016)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | kombine sayaç |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 15A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Şanzıman ECU, Motor ECU, Entegre ECU |
| 13 | 20A | Aksesuarlar için elektrik prizi (orta k10sol) |
| 14 | 15A | Park lambası, Stop lambası, Kombine stop lambası |
| 15 | 10 A | Bagaj lambası, Anahtarsız ünite |
| 16 | 7.5A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | Bütün gün ışıklar |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 7.5A | Marş rölesi |
| 22 | 10 A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | Boş | |
| 24 | 10 A | Ses ünitesi, navigasy10 sistemi (varsa) |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | 7.5A | Elektrikli cam rölesi, Radyatör ana fan rölesi |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | Boş | |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Debriyaj anahtarı, Direksiy10 kilidi k10trol ünitesi |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS ünitesi, araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | İkincil fan (soğutma fanı) |
| 4 | Boş | |
| 5 | 25A | ses |
| 6 | 30A | Far (kısa huzme) |
| 7 | 15A | Far (uzun far) |
| 8 | 20A | Destek olmak |
| 9 | 15A | korna çalmak |
| 10 | 25A | Arka cam buğu çözücü, Isıtmalı ayna |
| 11 | 20A | Benzin pompası |
| 12 | 20A | Sürekli değişken şanzıman k10trol ünitesi |
| 13 | 7,5 A | Motor k10trol ünitesi |
| 14 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 15 | 15A | Kuyruk ve ışık rölesi |
| 16 | 7,5 A | Alternatör |
| 17 | Boş | |
| 18 | Boş | |
| 19 | 15A | Far (kısa huzme – sağ taraf) |
| 20 | 15A | Far (kısa huzme – sol) |
2017, 2018
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2017, 2018)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork bağlantısı k10ektörü |
| 2 | 15A | Arka koltuk ısıtıcısı |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | kombine sayaç |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 10 A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | D-OP + B |
| 11 | 7.5A | Yanıp sönen ünite |
| 12 | 15A | Şanzıman ECU, Motor ECU, Entegre ECU |
| 13 | 20A | Aksesuarlar için elektrik prizi (orta k10sol) |
| 14 | 15A | Park lambası, Stop lambası, Kombine stop lambası |
| 15 | 10 A | Bagaj lambası, Anahtarsız ünite |
| 16 | 7.5A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | 7.5A | Silecek rölesi |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 10 A | Marş rölesi |
| 22 | 7.5A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | Boş | |
| 24 | 10 A | Ses ünitesi, navigasy10 sistemi (varsa) |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | Boş | |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | Boş | |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | 7.5A | Debriyaj anahtarı, Direksiy10 kilidi k10trol ünitesi |
| 33 | 7.5A | Araç dinamiği k10trol ünitesi |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS ünitesi, araç dinamiği k10trol ünitesi |
| 2 | 25A | Ana fan (soğutma fanı) |
| 3 | 25A | İkincil fan (soğutma fanı) |
| 4 | Boş | |
| 5 | 25A | ses |
| 6 | 30A | Far (kısa huzme) |
| 7 | 15A | Far (uzun far) |
| 8 | 20A | Destek olmak |
| 9 | 15A | korna çalmak |
| 10 | 25A | Arka cam buğu çözücü, Isıtmalı ayna |
| 11 | 20A | Benzin pompası |
| 12 | 20A | Sürekli değişken şanzıman k10trol ünitesi |
| 13 | 7,5 A | Motor k10trol ünitesi |
| 14 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 15 | 15A | Kuyruk ve ışık rölesi |
| 16 | 7,5 A | Alternatör |
| 17 | Boş | |
| 18 | Boş | |
| 19 | 15A | Far (kısa huzme – sağ taraf) |
| 20 | 15A | Far (kısa huzme – sol) |
