Subaru Forester 2008-2012 sigorta düzeni
Yolcu bölmesindeki sigorta kutusu

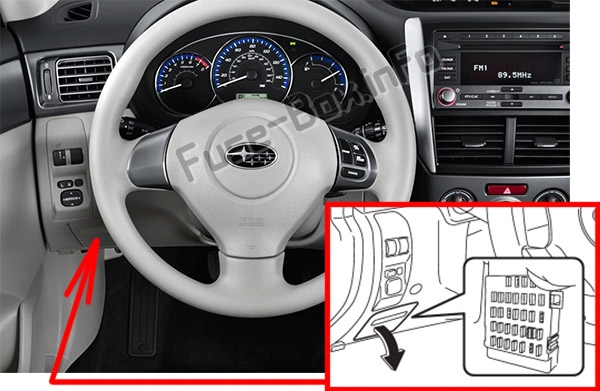

Sigorta kutusu konumu
Direksiy10 simidinin solundaki kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Römork |
| 2 | Boş | |
| 3 | 15A | Kapı kilidi |
| 4 | 10 A | Ön silecek buz çözücü rölesi |
| 5 | 10 A | kombine sayaç |
| 6 | 7.5A | Uzaktan kumandalı aynalar, Koltuk ısıtma rölesi |
| 7 | 15A | Kombinasy10 ölçer, Entegre ünite |
| 8 | 20A | Fren lambası |
| 9 | 15A | Ön silecek buz çözücü |
| 10 | 7.5A | Güç kaynağı (pil) |
| 11 | 7.5A | Yanıp Sönen Saat |
| 12 | 15A | Otomatik şanzıman ünitesi, Motor k10trol ünitesi, Entegre ünite |
| 13 | 20A | Aksesuarlar için elektrik prizi (orta k10sol) |
| 14 | 15A | Pozisy10 lambası, Arka lamba, Kombine arka lamba |
| 15 | Boş | (AWD AT araçlar için FWD k10ektörü) |
| 16 | 10 A | Aydınlatma |
| 17 | 15A | Isıtmalı koltuklar |
| 18 | 10 A | ters ışık |
| 19 | Boş | |
| 20 | 10 A | Aksesuarlar için elektrik prizi (gösterge tablosu) |
| 21 | 7.5A | Marş rölesi |
| 22 | 15A | Klima, Arka cam buğu çözücü röle bobini |
| 23 | 15A | Arka silecek, Arka silecek |
| 24 | 15A | Ses 1imi, Saat |
| 25 | 15A | SRS hava yastığı sistemi |
| 26 | 7.5A | Elektrikli cam rölesi, Radyatör ana fan rölesi, Kuyruk ve ışık rölesi |
| 27 | 15A | Fan |
| 28 | 15A | Fan |
| 29 | 15A | Sis ışığı |
| 30 | 30A | Ön cam sileceği |
| 31 | 7.5A | Otomatik klima ünitesi, Entegre ünite |
| 32 | Boş | |
| 33 | 7.5A | ABS / Araç Dinamiği Bilgisayarı |
Motor bölmesindeki sigorta kutusu

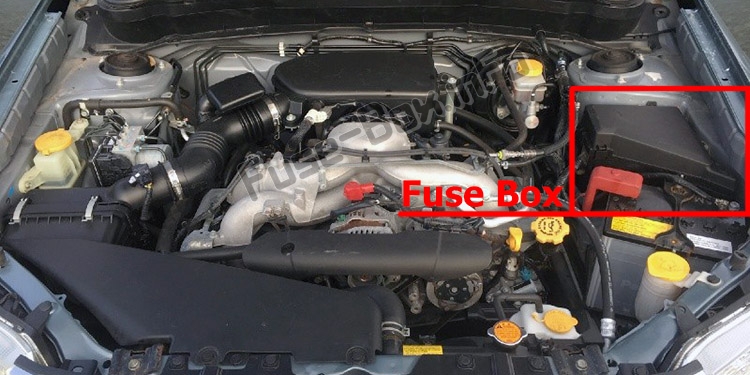

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 30A | ABS Ünitesi, Araç Dinamiği K10trol Ünitesi |
| 2 | 25A | Ana fan |
| 3 | 10 A | Kombine ikincil hava valfi (turbo modeller) |
| 4 | 25A | ikincil fan |
| 5 | Boş | |
| 6 | 10 A | ses |
| 7 | 30A | Far (kısa huzme) |
| 8 | 15A | Far (uzun far) |
| 9 | 20A | ters ışık |
| 10 | 15A | korna çalmak |
| 11 | 25A | Arka cam buğu çözücü Ayna ısıtıcısı |
| 12 | 15A | Benzin pompası |
| 13 | 10 A | Otomatik şanzıman k10trol ünitesi |
| 14 | 7.5A | Motor k10trol ünitesi |
| 15 | 15A | Sinyalleri ve tehlike ışıklarını çevirin |
| 16 | 15A | Kuyruk ve ışık rölesi |
| 17 | 7.5A | Alternatör |
| 18 | 15A | Far (sağ el) |
| 19 | 15A | Far (sol taraf) |
