Subaru Forester (SG; 2003-2008) Sigorta Kutusu Şeması

Bu yazıda, 2003’ten 2008’e kadar üretilen ikinci nesil Subaru Forester’ı (SG) ele alıyoruz. Burada Subaru Forester 2003, 2004, 2005, 2006, 2007 ve 2008’in sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Sigorta Düzenlemesi Subaru Forester 2003-2008
Yolcu bölmesi
Makine bölümü
2003
2005
2007
2008

İçerik gizle

1 Sigorta Düzenlemesi Subaru Forester 2003-2008

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2003

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

1.4 2005

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

1.5 2007

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

1.6 2008

1.6.1 Gösterge Paneli

1.6.2 Makine bölümü

Sigorta Düzenlemesi Subaru Forester 2003-2008

Subaru Forester’ın çakmak (elektrik prizi) sigortaları, ön paneldeki sigorta kutusundaki 4 (sigara çakmağı) ve 23 (2003) veya 19 (2005-2008) (elektrik prizi – şarj) sigortalarıdır. .

Sigorta kutusu konumu

Yolcu bölmesi

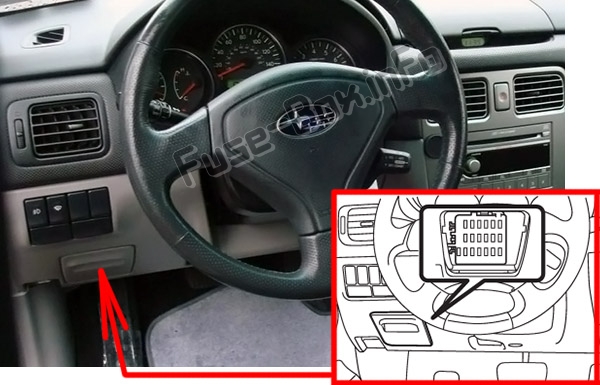

Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Subaru Forester (SG; 2003-2008)

Makine bölümü

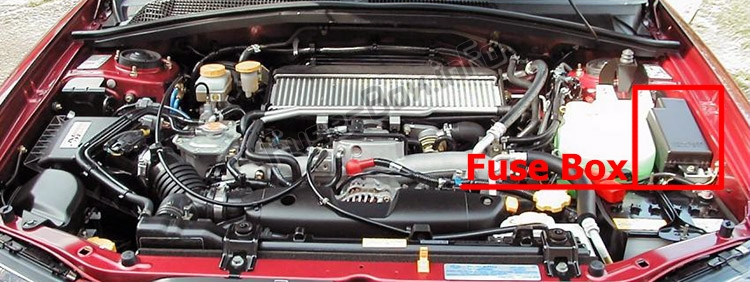

Sigortaların motor bölmesindeki yeri: Subaru Forester (SG; 2003-2008)

Sigorta kutusu şemaları

2003

Gösterge Paneli

Pano sigorta kutusu şeması: Subaru Forester (2003)

Gösterge tablosundaki sigorta ataması (2003)

Numara.	amper	Devre
1	15A	Isıtıcı fanı
2	15A	Isıtıcı fanı
3	15A	Elektrikli kapı kilitleme, uzaktan anahtarsız giriş
4	20A	Çakmak, Uzaktan kumandalı aynalar
5	10 A	Kuyruk lambası, Park lambası
6	15A	Hava yastığı SRS
7	15A	Sis ışığı
8	20A	ABS solenoidi
9	15A	Radyo
10	Boş
11	15A	Motor ateşleme sistemi, SRS hava yastığı, AT k10trol sistemi
12	10 A	Aydınlatma parlaklık k10trolü
13	10 A	Kombinasy10 ölçer, SRS lambası
14	10 A	Arka cam sileceği ve yıkayıcı
15	30A	Ön cam sileceği ve yıkayıcı
16	20A	Fren lambası
17	15A	Klima
18	15A	Geri vites lambası, Hız sabitleyici
19	20A	Dış ayna buğu çözücü
20	Boş
21	Boş
22	10 A	ABS ateşleme
23	20A	Elektrik prizi (kargo), Isıtmalı koltuk

Makine bölümü

Kaputun altındaki sigorta kutusu şeması: Subaru Forester (2003)

Motor bölmesindeki sigorta yerleşimi (2003)

Numara.	amper	Devre
1	20A	Radyatör soğutma fanı (ana)
2	20A	Radyatör soğutma fanı (Alt)
3	30A	ABS motoru
4	20A	Arka cam buğu çözücü
5	15A	Tehlike uyarı ışıkları, Korna
6	15A	yanıp sönen
7	10 A	Otomatik şanzıman k10trol ünitesi
8	10 A	Alternatör
9	15A	Far (sağ taraf)
10	15A	Far (sol taraf)
11	20A	Işık anahtarı
12	15A	Saat, İç aydınlatma

2005

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Forester (2005)

Gösterge tablosundaki sigorta ataması (2005)

Numara.	amper	Devre
1	15A	Isıtıcı fanı
2	15A	Isıtıcı fanı
3	15A	Elektrikli kapı kilitleme, uzaktan anahtarsız giriş
4	15A	Çakmak, Uzaktan kumandalı aynalar
5	10 A	Kuyruk lambası, Park lambası
6	15A	Hava yastığı SRS
7	15A	Sis ışığı
8	30A	ABS, Araç Dinamiği K10trol Sistemi (yalnızca Araç Dinamiği K10trol Sistemi olan modeller)
9	15A	Radyo
10	Boş
11	15A	Motor ateşleme sistemi, SRS hava yastığı, AT k10trol sistemi
12	10 A	Aydınlatma parlaklık k10trolü
13	20A	Silecek buz çözücü, Dış ayna buğu çözücü
14	10 A	Metre
15	30A	Ön cam sileceği ve yıkayıcı
16	20A	Fren lambası
17	15A	Klima
18	15A	Geri vites lambası, Hız sabitleyici
19	15A	Güç çıkışı (kargo)
20	10 A	Arka cam sileceği ve yıkayıcı
21	15A	Ateşleme bobini (yalnızca turbo olmayan model)
22	15A	Koltuk ısıtıcısı
23	Boş

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Subaru Forester (2005)

Motor bölmesindeki sigorta yerleşimi (2005)

Numara.	amper	Devre
1	30A	Radyatör soğutma fanı (ana)
2	30A	Radyatör soğutma fanı (Alt)
3	50A	Araç Dinamiği K10trol Sistemi (yalnızca Araç Dinamiği K10trol Sistemi olan modeller)
3	30A	Motor sensörü (yalnızca turbo olmayan modeller)
4	30A	ABS motoru
5	20A	Arka cam buğu çözücü
6	15A	Tehlike uyarı ışıkları Korna
7	15A	yanıp sönen
8	10 A	Otomatik şanzıman k10trol ünitesi
9	10 A	Alternatör
10	15A	Far (sağ taraf)
11	15A	Far (sol taraf)
12	20A	Işık anahtarı
13	15A	Saat, İç aydınlatma

2007

Gösterge Paneli

Pano sigorta kutusunun şeması: Subaru Forester (2007)

Gösterge tablosundaki sigorta yerleşimi (2007)

Numara.	amper	Devre
1	15A	Isıtıcı fanı
2	15A	Isıtıcı fanı
3	15A	Elektrikli kapı kilitleme, uzaktan anahtarsız giriş
4	15A	Çakmak, Uzaktan kumandalı aynalar
5	10 A	Kuyruk lambası, Park lambası
6	15A	Hava yastığı SRS
7	15A	Sis ışığı
8	30A	ABS, Araç Dinamiği K10trol Sistemi (yalnızca Araç Dinamiği K10trol Sistemi olan modeller)
9	15A	Radyo
10	Boş
11	15A	Motor ateşleme sistemi, SRS hava yastığı, AT k10trol sistemi
12	10 A	Aydınlatma parlaklık k10trolü
13	20A	Silecek buz çözücü, Dış ayna buğu çözücü
14	10 A	Metre
15	30A	Ön cam sileceği ve yıkayıcı
16	20A	Fren lambası
17	15A	Klima
18	15A	Geri vites lambası, Hız sabitleyici
19	15A	Güç çıkışı (kargo)
20	10 A	Arka cam sileceği ve yıkayıcı
21	15A	Ateşleme bobini (yalnızca turbo olmayan model)
22	15A	Koltuk ısıtıcısı
23	Boş

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Subaru Forester (2007)

Motor bölmesindeki sigorta yerleşimi (2007)

Numara.	amper	Devre
1	30A	Radyatör soğutma fanı (ana)
2	30A	Radyatör soğutma fanı (Alt)
3	30A	ABS motoru
4	30A	Motor sensörü (yalnızca turbo olmayan modeller)
5	20A	Arka cam buğu çözücü
6	15A	Tehlike uyarı ışıkları, Korna
7	15A	yanıp sönen
8	10 A	Otomatik şanzıman k10trol ünitesi
9	10 A	Alternatör
10	15A	Far (sağ taraf)
11	15A	Far (sol taraf)
12	20A	Işık anahtarı
13	15A	Saat, İç aydınlatma
14	10 A	İkincil hava kombinasy10 valfi (yalnızca Turbo modeller)

2008

Gösterge Paneli

Pano sigorta kutusu şeması: Subaru Forester (2008)

Gösterge tablosundaki sigorta ataması (2008)

Numara.	amper	Devre
1	15A	Isıtıcı fanı
2	15A	Isıtıcı fanı
3	15A	Elektrikli kapı kilitleme, uzaktan anahtarsız giriş
4	15A	Çakmak, Uzaktan kumandalı aynalar
5	10 A	Kuyruk lambası, Park lambası
6	15A	Hava yastığı SRS
7	15A	Sis ışığı
8	30A	ABS, Araç Dinamiği K10trol Sistemi (yalnızca Araç Dinamiği K10trol Sistemi olan modeller)
9	15A	Radyo
10	Boş
11	15A	Motor ateşleme sistemi, SRS hava yastığı, AT k10trol sistemi
12	10 A	Aydınlatma parlaklık k10trolü
13	20A	Silecek buz çözücü, Dış ayna buğu çözücü
14	10 A	Metre
15	30A	Ön cam sileceği ve yıkayıcı
16	20A	Fren lambası
17	15A	Klima
18	15A	Geri vites lambası, Hız sabitleyici
19	15A	Güç çıkışı (kargo)
20	10 A	Arka cam sileceği ve yıkayıcı
21	15A	Ateşleme bobini (yalnızca turbo olmayan model)
22	15A	Koltuk ısıtıcısı
23	Boş

Makine bölümü

Kaputun altındaki sigorta kutusu şeması: Subaru Forester (2008)

Motor bölmesindeki sigorta yerleşimi (2008)

Numara.	amper	Devre
1	30A	Radyatör soğutma fanı (ana)
2	30A	Radyatör soğutma fanı (altında)
3	50A	Araç Dinamiği K10trol Sistemi (yalnızca Araç Dinamiği K10trol Sistemi olan modeller)
3	30A	ABS motoru
4	30A	Motor sensörü (yalnızca turbo olmayan modeller)
5	20A	Arka cam buğu çözücü
6	15A	Tehlike uyarı ışıkları, Korna
7	15A	yanıp sönen
8	10 A	Otomatik şanzıman k10trol ünitesi
9	10 A	Alternatör
10	15A	Far (sağ taraf)
11	15A	Far (sol taraf)
12	20A	Işık anahtarı
13	15A	Saat, İç aydınlatma
14	10 A	İkincil hava kombinasy10 valfi (yalnızca turbo modeller)
