Bu yazıda 1997’den 2002’ye kadar üretilen ilk nesil Subaru Forester’ı (SF) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Subaru Forester 1997-2002
Gösterge panelinin altındaki sigorta kutusu

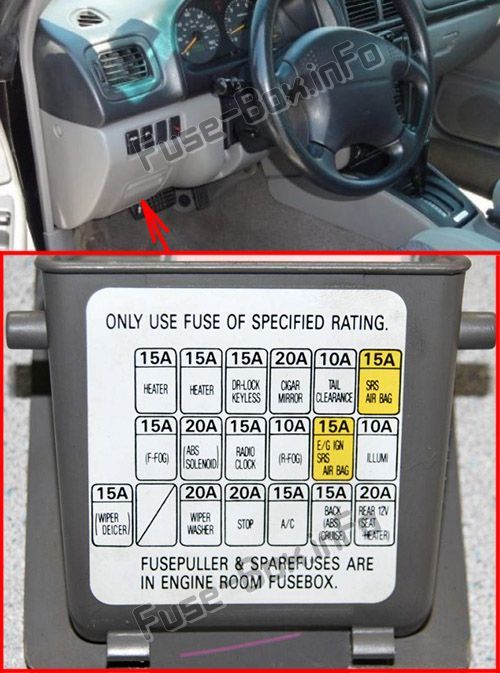

Sigorta kutusu konumu

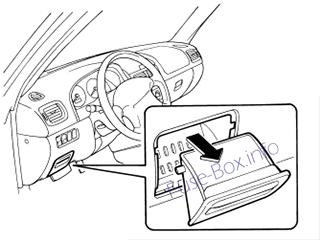

Sürücü koltuğu tarafındaki kapağın (saklama bölmesi) arkasındaki ön panelde bulunur.

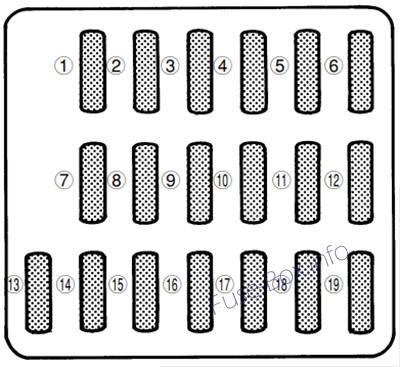

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleme |
| 4 | 20A | Çakmak, Uzaktan kumandalı aynalar |
| 5 | 10 A | Kuyruk lambası, Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Sis ışığı |
| 8 | 20A | ABS solenoidi |
| 9 | 15A | Radyo, Saat |
| 10 | Boş | |
| 11 | 15A | Motor ateşleme sistemi, SRS hava yastığı |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Silecek buz çözücü |
| 14 | Boş | |
| 15 | 20A | Ön cam sileceği ve yıkayıcı, Arka cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | Geri vites lambası, Hız sabitleyici, ABS k10trolü |
| 19 | 20A | Arka aksesuar prizi, Koltuk ısıtması |
Motor bölmesindeki sigorta kutusu

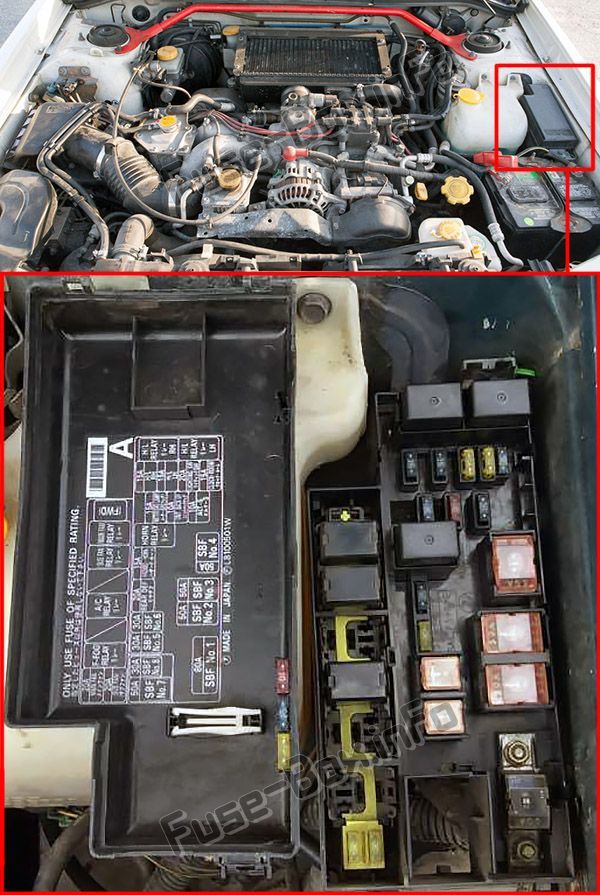

Sigorta kutusu konumu

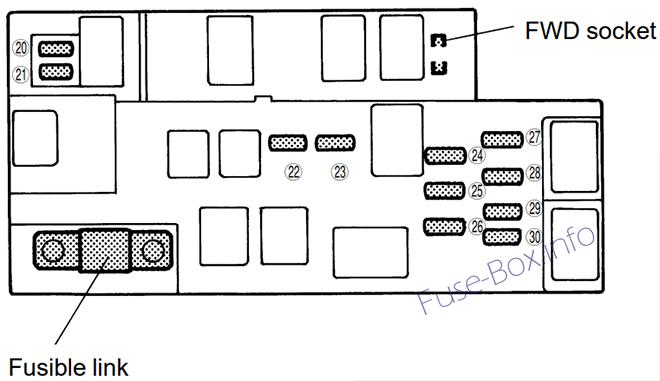

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Devre |
|---|---|---|
| 20 | 20A | Radyatör soğutma fanı (ana) |
| 21 | 20A | Radyatör soğutma fanı (Alt) |
| 22 | 20A | Arka cam buğu çözücü |
| 23 | 15A | Tehlike uyarı ışıkları, Korna |
| 24 | 15A | Hız göstergesi, SRS hava yastığı sistemi uyarı ışığı |
| 25 | 10 A | Otomatik şanzıman k10trol ünitesi |
| 26 | 10 A | Alternatör |
| 27 | 15A | Far (sağ taraf) |
| 28 | 15A | Far (sol taraf) |
| 29 | 20A | Işık anahtarı |
| 30 | 15A | Saat, İç aydınlatma |
