Bu yazıda, 2018’den günümüze kadar mevcut olan ikinci nesil Subaru XV Crosstrek’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Subaru Crosstrek / XV 2018-2019…
Sigorta kutusu konumu

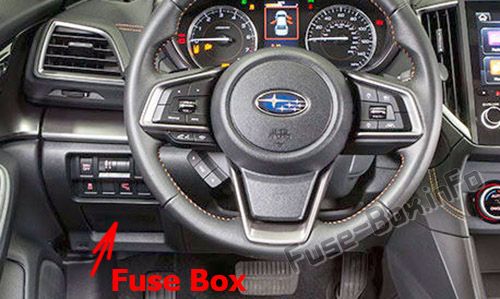

Gösterge Paneli

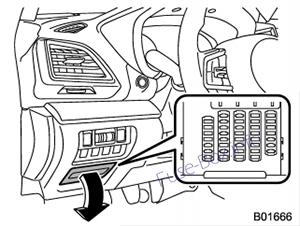

Sigorta kutusu, sürücü yan kapağının arkasındaki ön panelde bulunur

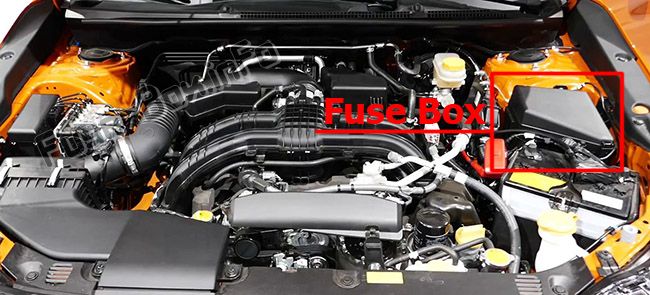

Makine bölümü
Sigorta kutusu şemaları
2018, 2019

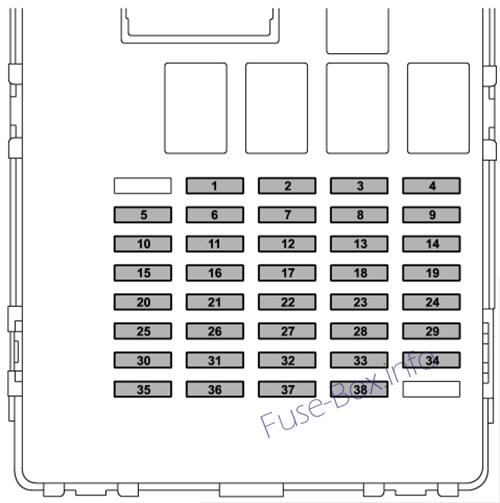

Gösterge Paneli
Gösterge panelinde sigorta ataması
| Numara. | amper | Devre |
|---|---|---|
| 1 | Boş | |
| 2 | 20A | SİGAR KOLTUĞU / H |
| 3 | 7.5A | IG A-1 |
| 4 | 15A | NAVİGASYON SES |
| 5 | 15A | IGB-2 |
| 6 | Boş | |
| 7 | 15A | 12V SOKET |
| 8 | 15A | klima IG |
| 9 | 7.5A | CAC |
| 10 | 7.5A | IGB-1 |
| 11 | Boş | |
| 12 | Boş | |
| 13 | 7.5A | IG A-3 |
| 14 | 7.5A | BİRİM + B |
| 15 | 7.5A | IG SAYAÇ |
| 16 | Boş | |
| 17 | 7.5A | AYNA |
| 18 | 7.5A | LAMBA IG |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | HAVA YASTIĞI SRS |
| 21 | Boş | |
| 22 | 15A | CTRL / H |
| 23 | 10 A | DRL |
| 24 | Boş | |
| 25 | Boş | |
| 26 | 10 A | KORUMAK |
| 27 | Video (2018) 10A (2019) |
Vide (2018) Klima +B (2019) |
| 28 | 20A | PARÇA R.FOG |
| 29 | Boş | |
| 30 | Boş | |
| 31 | Boş | |
| 32 | 7.5A | ILLUMI |
| 33 | 7.5A | SWA ANAHTARI |
| 34 | Boş | |
| 35 | Boş | |
| 36 | 7.5A | SW B ANAHTARI |
| 37 | 7.5A | DUR |
| 38 | 7.5A | GÖZ GÖRÜNÜMÜ |

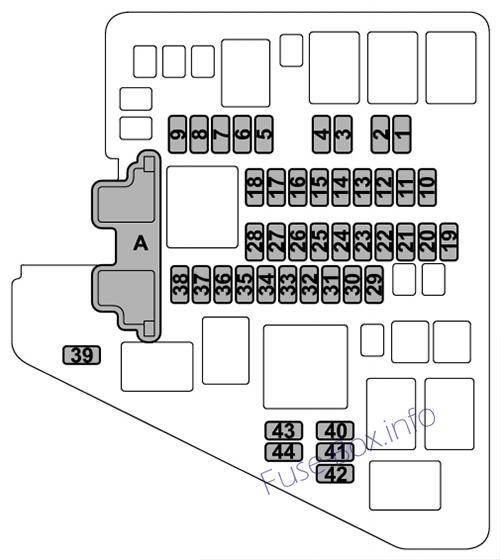

Makine bölümü
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Devre |
|---|---|---|
| 1 | 7.5A | korna 2 |
| 2 | 7.5A | korna 1 |
| 3 | 15A | H / L ALT RH |
| 4 | 15A | H / L LO LH |
| 5 | 7.5A (2018) Video (2019) |
ACTGS (2018) |
| 6 | 10 A | H / L YÜKSEK RH |
| 7 | 10 A | H/L ÖNE ÇIKANLAR |
| 8 | 10 A | SIRA |
| 9 | 10 A | ÇANTA |
| 10 | 7.5A | OBD |
| 11 | 7.5A | PU B/UP |
| 12 | 30A | JB-B |
| 13 | 15A | RİSK |
| 14 | 20A | YAKIT |
| 15 | 7.5A | D-OP + B |
| 16 | 10 A | MB-B |
| 17 | 15A | G/Ç |
| 18 | 10 A | DCM |
| 19 | 20A | TCU |
| 20 | 7.5A | CVT SSR |
| 21 | 15A | BOBİN IG |
| 22 | 10 A | AVCS |
| 23 | 10 A | E/G2 |
| 24 | Boş | |
| 25 | Boş | |
| 26 | 20A | O2 HTR |
| 27 | 15A | E / G1 |
| 28 | Boş | |
| 29 | 30A | KAYIT ETMEK |
| 30 | 25A | R. DEF |
| 31 | 20A | SES |
| 32 | 30A | SOL VDC |
| 33 | 25A | ANA FAN |
| 34 | 25A | ALT FAN |
| 35 | 10 A | BUZ giderme |
| 36 | 15A | F. BROUILLARD (2018) F. BROUILLARD, AGS (2019) |
| 37 | 15A | FAN |
| 38 | 15A | FAN |
| 39 | Boş | |
| 40 | 30A | F. SİLECEK |
| 41 | 15A | F. YIKAMA |
| 42 | 15A | SİLECEK |
| 43 | Boş | |
| 44 | Boş |
