Subaru BRZ spor otomobil 2012’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Subaru BRZ 2013-2019 sigorta düzeni
Gösterge panelinin altındaki sigorta kutusu

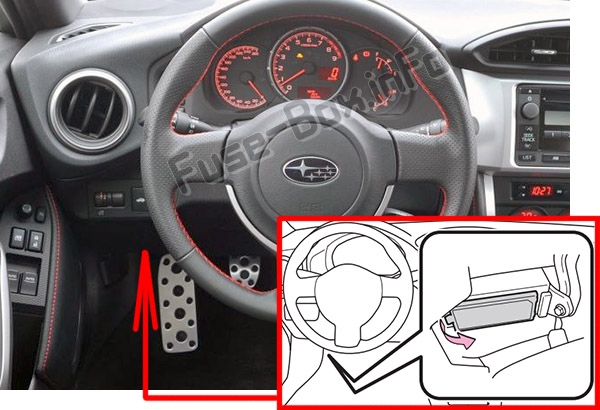

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur.

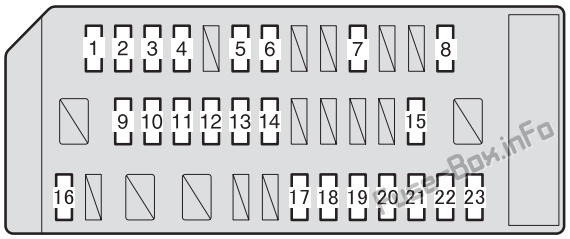

Sigorta kutusunun şeması
Gösterge panelinin altındaki sigorta tahsisi
| Numara. | Soyadı | amplifikatör | Korumalı bileşen |
|---|---|---|---|
| 1 | ECU ACC | 10 A | Ana gövde ECU, dış aynalar |
| 2 | P/NOKTA N°2 | 15 1 | Fiş |
| 3 | İŞARET | 10 A | Aydınlatma |
| 4 | SIRA | 10 A | Arka lambalar |
| 5 | DRL | 10 A | Gündüz çalışan ışık sistemi |
| 6 | BİRİM IG1 (2018-2019) |
10 A | Kullanılmamış |
| 7 | DUR | 7,5 A | Işıkları durdur |
| 8 | OBD | 7,5 A | Yerleşik teşhis sistemi |
| 9 | ISITMA-S | 7,5 A | Klima sistemi |
| 10 | SU ISITICI | 10 A | Klima sistemi |
| 11 | FR SİS SOL | 10 A | Ön sol sis lambası |
| 12 | FR BROUILLARD SAĞ | 10 A | Ön sağ sis lambası |
| 13 | BK/UP LP | 7,5 A | Geri vites lambaları |
| 14 | ECU IG1 | 10 A | ABS, elektrikli hidrolik direksiy10 |
| 15 | AM1 | 7,5 A | Başlangıç sistemi |
| 16 | NUMARA | 15 1 | 2013-2016: Kullanılmıyor 2017-2019: Ses sistemi |
| 17 | BİRİM | 15 1 | Aktarma |
| 18 | GÖSTERGE | 7,5 A | Gösterge ve sayaçlar, basma düğmeli çalıştırma sistemi ile anahtarsız erişim |
| 19 | ECU IG2 | 10 A | Motor k10trol ünitesi |
| 20 | SOL HTR KOLTUK | 10 A | Sol koltuk ısıtıcısı |
| 21 | MERKEZ OFİS HTR SAĞ | 10 A | Sağ koltuk ısıtıcısı |
| 22 | RADYO | 7,5 A | 2013-2016: Kullanılmıyor 2017-2019: Ses sistemi |
| 23 | P/NOKTA N°1 | 15 1 | Fiş |
Motor bölmesindeki sigorta kutusu

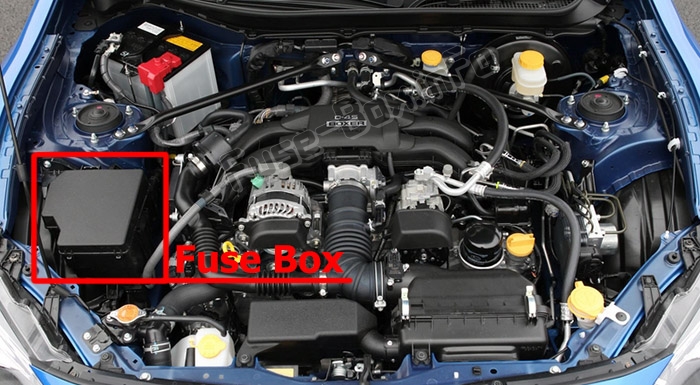

Sigorta kutusu konumu

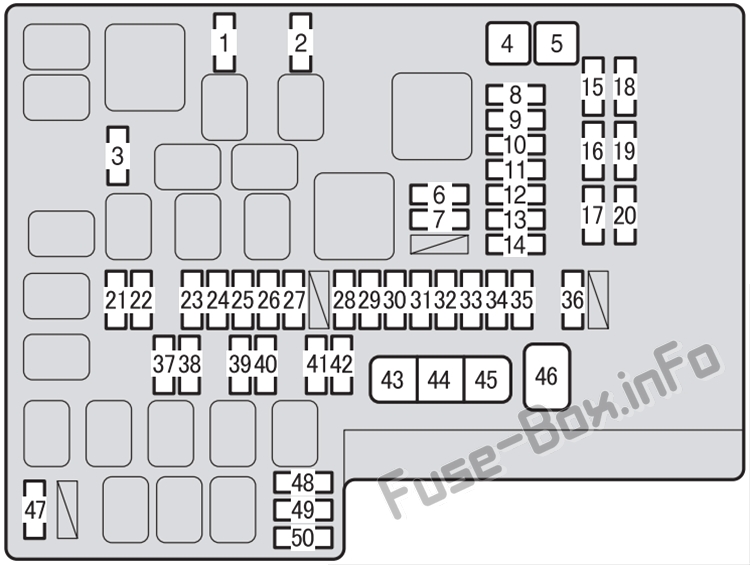

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Korumalı bileşen |
|---|---|---|---|
| 1 | ME HTR | 7,5 A | Dış ayna buğu çözücüleri |
| 2 | RDI | 25 1 | Elektrikli soğutma fanı |
| 3 | (İTMEK İÇİN) | 7,5 A | Motor k10trol ünitesi |
| 4 | ABS NO.1 | 40 1 | karın kasları |
| 5 | SU ISITICI | 50 A | Klima sistemi |
| 6 | Yıkayıcı | 10 A | Ön cam yıkayıcı |
| 7 | SİLECEK | 30 1 | Ön cam silecekleri |
| 8 | RR DEF | 30 1 | Arka cam buğu çözücü |
| 9 | (RR SİS) | 10 A | – |
| 10 | D FR PORTE | 25 1 | Elektrikli cam (sürücü tarafı) |
| 11 | (CDS) | 25 1 | Elektrikli soğutma fanı |
| 12 | D-OP | 25 1 | – |
| 13 | ABS NO 2 | 25 1 | karın kasları |
| 14 | KAPI D FL | 25 1 | Elektrikli cam (yolcu tarafı) |
| 15 | KIYAMAMAK | – | Yedek sigorta |
| 16 | KIYAMAMAK | – | Yedek sigorta |
| 17 | KIYAMAMAK | – | Yedek sigorta |
| 18 | KIYAMAMAK | – | Yedek sigorta |
| 19 | KIYAMAMAK | – | Yedek sigorta |
| 20 | KIYAMAMAK | – | Yedek sigorta |
| 21 | NS | 7,5 A | Başlangıç sistemi |
| 22 | ALT-S | 7,5 A | 2013-2016: Şarj sistemi 2017-2019: Kullanılmıyor |
| 23 | (STR KİLİT) | 7,5 A | Direksiy10 kilit sistemi |
| 24 | G/Ç | 20 1 | Elektrikli kapı kilitleme |
| 25 | ETCS | 15 1 | Motor k10trol ünitesi |
| 26 | (AT+B) | 7,5 A | Aktarma |
| 27 | (AM2 N°2) | 7,5 A | Basmalı çalıştırma sistemi ile anahtarsız erişim |
| 28 | EFI (CTRL) | 15 1 | Motor k10trol ünitesi |
| 29 | EFI (HTR) | 15 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | EFI (IGN) | 15 1 | Başlangıç sistemi |
| 31 | EFI (+ B) | 7,5 A | Motor k10trol ünitesi |
| 32 | DOYGUNLUK | 15 1 | Dönüş sinyalleri, tehlike ışıkları |
| 33 | MPX-ÇIKARMA | 7,5 A | Otomatik klima sistemi, gösterge ve metre |
| 34 | F/PMP | 20 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 35 | IG2 ANA | 30 1 | SRS hava yastığı sistemi, motor k10trol ünitesi |
| 36 | HKM | 30 1 | İç aydınlatma, uzaktan anahtarsız giriş sistemi, ana gövde ECU’su |
| 37 | UYARI NO. 2 | 7,5 A | korna çalmak |
| 38 | UYARI NO. 1 | 7,5 A | korna çalmak |
| 39 | H-LP LH LO | 15 1 | Sol far (kısa huzme) |
| 40 | H-LP RH LO | 15 1 | Sağ far (kısa huzme) |
| 41 | H-LP LH HI | 10 A | Sol far (uzun far) |
| 42 | H-LP RH HI | 10 A | Sağ far (uzun far) |
| 43 | INJ | 30 1 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 44 | YIKAMA H-LP | 30 1 | – |
| 45 | AM2 NO. 1 | 40 1 | Çalıştırma sistemi, motor k10trol ünitesi |
| 46 | EPS | 80 A | Elektrikli hidrolik direksiy10 |
| 47 | A/B ESAS | 15 1 | SRS hava yastığı sistemi |
| 48 | ECU-B | 7,5 A | Uzaktan anahtarsız giriş sistemi, ana gövde ECU |
| 49 | KUBBE | 20 1 | İç ışık |
| 50 | IG2 | 7,5 A | Motor k10trol ünitesi |
