Subaru Baja kompakt kamu hizmeti / kamy10et 2003’ten 2006’ya kadar üretildi. Bu yazımızda
İçindekiler
Sigorta Düzenlemesi Subaru Baja 2003-2006
Sigorta kutusu konumu

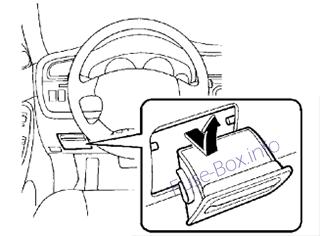

Gösterge panelinin altındaki sigorta kutusu
Sigorta paneli, bozuk para tepsisinin arkasında bulunur.

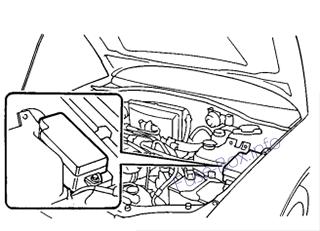

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2003, 2004
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2003, 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleme |
| 3 | 15A | Anahtarsız giriş |
| 4 | 20A | Isıtmalı dikiz aynası |
| 4 | 20A | çakmak |
| 4 | 20A | Uzaktan kumandalı aynalar |
| 5 | 10 A | Stop lambası |
| 5 | 10 A | Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi |
| 9 | 15A | Radyo |
| 9 | 15A | Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi |
| 11 | 15A | Hava yastığı SRS |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | ters ışık |
| 18 | 15A | Hız regülatörü |
| 18 | 15A | ABS k10trolü |
| 19 | 20A | Silecek buz çözücü |
| 19 | 20A | Spor aktivite ışığı |
| 20 | 20A | Aksesuar soketi |
| 20 | 20A | Koltuk ısıtıcısı |
| 20 | 20A | Şarj lambası |

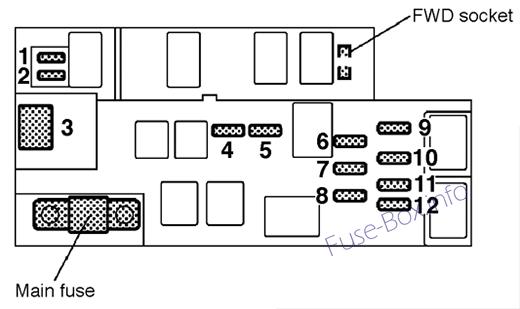

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Radyatör soğutma fanı (ana) |
| 2 | 20A | Radyatör soğutma fanı (Alt) |
| 3 | 30A | ABS motoru |
| 4 | 20A | Arka cam buğu çözücü |
| 5 | 15A | Tehlike ışıkları |
| 5 | 15A | korna çalmak |
| 6 | 15A | Metre |
| 6 | 15A | SRS hava yastığı sistemi uyarı ışığı |
| 7 | 10 A | Otomatik şanzıman k10trol ünitesi |
| 7 | 10 A | ABS BİRİMİ |
| 8 | 10 A | Alternatör |
| 9 | 15A | Far (sağ taraf) |
| 10 | 15A | Far (sol taraf) |
| 11 | 20A | Işık anahtarı |
| 12 | 15A | Saat |
| 12 | 15A | İç ışık |
2005, 2006
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2005, 2006)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 15A | Isıtıcı fanı |
| 2 | 15A | Isıtıcı fanı |
| 3 | 15A | Elektrikli kapı kilitleme |
| 3 | 15A | Anahtarsız giriş |
| 4 | 20A | Isıtmalı dikiz aynası |
| 4 | 20A | çakmak |
| 4 | 20A | Uzaktan kumandalı aynalar |
| 5 | 10 A | Stop lambası |
| 5 | 10 A | Park lambası |
| 6 | 15A | Hava yastığı SRS |
| 7 | 15A | Ön sis lambası |
| 8 | 30A | ABS solenoidi |
| 9 | 15A | Radyo |
| 9 | 15A | Saat |
| 10 | 15A | Römork |
| 11 | 15A | Motor ateşleme sistemi |
| 11 | 15A | Hava yastığı SRS |
| 12 | 10 A | Aydınlatma parlaklık k10trolü |
| 13 | 15A | Benzin pompası |
| 14 | 10 A | Arka cam sileceği ve yıkayıcı |
| 15 | 30A | Ön cam sileceği ve yıkayıcı |
| 16 | 20A | Fren lambası |
| 17 | 15A | Klima |
| 18 | 15A | ters ışık |
| 18 | 15A | Hız regülatörü |
| 18 | 15A | ABS k10trolü |
| 19 | 20A | Silecek buz çözücü |
| 19 | 20A | Spor aktivite ışığı |
| 19 | 20A | Şarj lambası |
| 20 | 20A | Aksesuar soketi |
| 20 | 20A | Koltuk ısıtıcısı |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| Numara. | amper | Devre |
|---|---|---|
| 1 | 20A | Radyatör soğutma fanı (ana) (turbo olmayan) |
| 1 | 30A | Radyatör soğutma fanı (Ana) (Turbo) |
| 2 | 20A | Radyatör soğutma fanı (Alt) (Turbo olmayan) |
| 2 | 30A | Radyatör soğutma fanı (Sub) (Turbo) |
| 3 | 30A | ABS motoru |
| 4 | 20A | Arka cam buğu çözücü |
| 5 | 15A | Tehlike ışıkları |
| 5 | 15A | korna çalmak |
| 6 | 15A | Metre |
| 6 | 15A | SRS hava yastığı sistemi uyarı ışığı |
| 7 | 10 A | Otomatik şanzıman k10trol ünitesi |
| 7 | 10 A | ABS BİRİMİ |
| 8 | 10 A | Alternatör |
| 9 | 15A | Far (sağ taraf) |
| 10 | 15A | Far (sol taraf) |
| 11 | 20A | Işık anahtarı |
| 12 | 15A | Saat |
| 12 | 15A | İç ışık |
