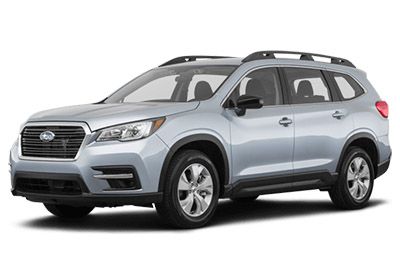

Subaru Ascent orta boy crossover 2018’den bugüne kadar mevcuttur. Bu yazıda,
Sigorta düzeni Subaru Ascent 2018-2020…
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli, gösterge panelinin sol tarafında, aşağıda, kapağın arkasında bulunur.
Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2018, 2019, 2020
Yolcu bölmesi

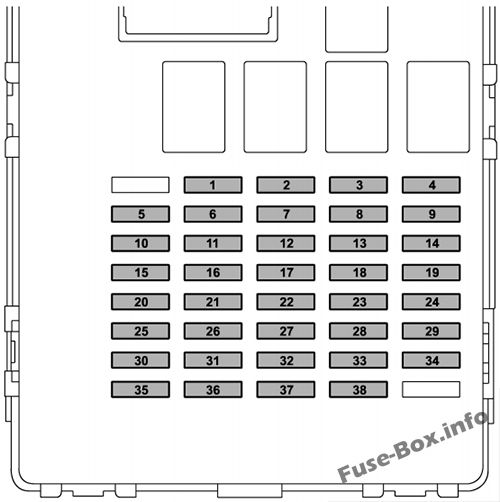

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Devre |
|---|---|---|
| 1 | Boş | |
| 2 | 20A | PURO |
| 3 | 7.5A | IGA-1 |
| 4 | 15A | NAVİGASYON SES |
| 5 | 15A | IGB-2 |
| 6 | Boş | |
| 7 | Boş | |
| 8 | 15A | klima IG |
| 9 | 7.5A | CAC |
| 10 | 7.5A | IGB-1 |
| 11 | Boş | |
| 12 | Boş | |
| 13 | 7.5A | IGA-3 |
| 14 | 10 A | BİRİM + B |
| 15 | 7.5A | IG SAYAÇ |
| 16 | Boş | |
| 17 | 7.5A | AYNA |
| 18 | 7.5A | LAMBA IG |
| 19 | 10 A | IGA-2 |
| 20 | 10 A | HAVA YASTIĞI SRS |
| 21 | Boş | |
| 22 | 15A | CTRL / H |
| 23 | 10 A | DRL |
| 24 | Boş | |
| 25 | Boş | |
| 26 | 10 A | KORUMAK |
| 27 | 15A | HTR F KOLTUK |
| 28 | 15A | IZLEMEK |
| 29 | Boş | |
| 30 | Boş | |
| 31 | Boş | |
| 32 | 7.5A | ILLUMI |
| 33 | 7.5A | ANAHTAR SW |
| 34 | Boş | |
| 35 | Boş | |
| 36 | 7.5A | SW B ANAHTARI |
| 37 | 7.5A | DUR |
| 38 | 7.5A | GÖZ GÖRÜNÜMÜ |
Makine bölümü

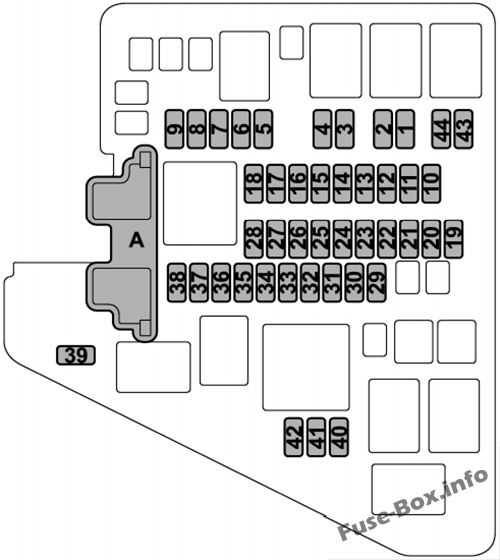

Motor bölmesindeki sigorta yerleşimi (2018, 2019, 2020)
| Numara. | amper | Devre |
|---|---|---|
| A | Eriyebilir anapara | |
| 1 | 7.5A | selam kornası |
| 2 | 7.5A | ORNE LO |
| 3 | 15A | H / L ALT RH |
| 4 | 15A | H / L LO LH |
| 5 | 10 A | DCM |
| 6 | 10 A | H / L YÜKSEK RH |
| 7 | 10 A | H/L ÖNE ÇIKANLAR |
| 8 | 10 A | SIRA |
| 9 | 30A | JB-B |
| 10 | 25A | YAKIT |
| 11 | 7.5A | OBD |
| 12 | 10 A | ÇANTA |
| 13 | 7.5A | PU B/UP |
| 14 | 15A | RİSK |
| 15 | Görüntüle / 7.5A | 2018-2019: Kullanılmıyor 2020: AUX |
| 16 | 10 A | MB-B |
| 17 | 20A | PRİZ |
| 18 | 20A | G/Ç |
| 19 | 15A | VB |
| 20 | 10 A | E/G2 |
| 21 | 7.5A | CVT SSR |
| 22 | 20A | İTİBAREN |
| 23 | Boş | |
| 24 | 20A | O2 HTR |
| 25 | Boş | |
| 26 | 20A | TCU |
| 27 | 15A | BOBİN IG |
| 28 | 15A | E / G1 |
| 29 | 30A | KAYIT ETMEK |
| 30 | 15A | R_S/H |
| 31 | 30A | SOL VDC |
| 32 | 15A | F. SİS |
| 33 | 30A | R. DEF |
| 34 | 20A | SES |
| 35 | 15A | BUZ giderme |
| 36 | Boş | |
| 37 | 20A | FAN |
| 38 | 20A | FAN |
| 39 | Boş | |
| 40 | 15A | SİLECEK |
| 41 | 15A | F. YIKAMA |
| 42 | 30A | F. SİLECEK |
| 43 | Boş | |
| 44 | Boş |
