Smart Roadster 2003’ten 2006’ya kadar üretildi. Bu yazıda
İçindekiler
2003-2006 Akıllı Roadster Sigorta Düzenlemesi

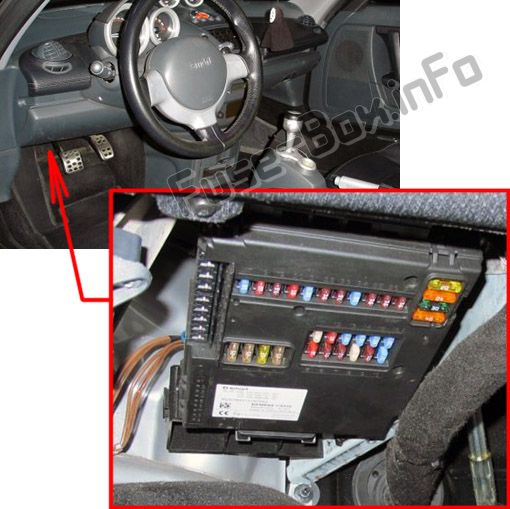

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur (sol taraf).

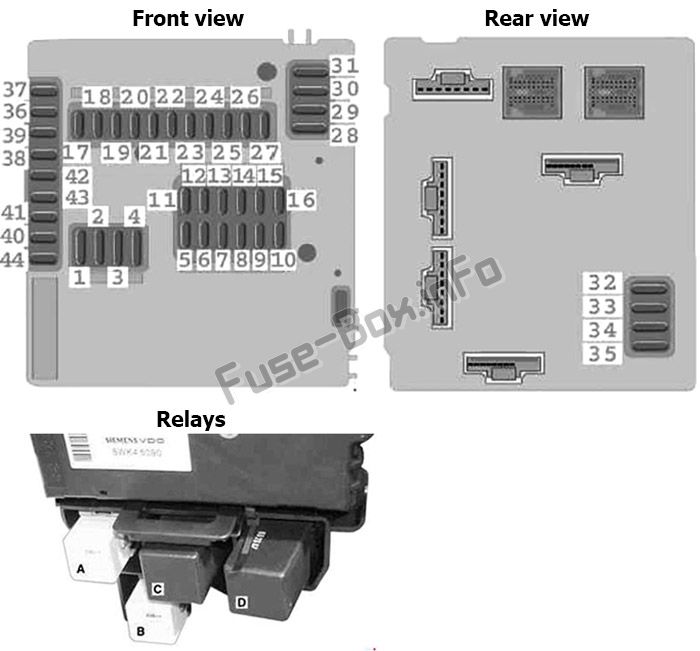

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Giriş | 25 |
| 2 | Ön cam silecekleri, yıkama pompası | 20 |
| 3 | Kalorifer fanı, koltuk ısıtıcısı | 20 |
| 4 | Elektrikli camlar | 30 |
| 5 | Işık anahtarı | 7.5 |
| 6 | Park lambaları / sağ arka lambalar | 7.5 |
| 7 | Sol park lambaları / arka lambalar | 7.5 |
| 8 | Ana röle terminali 87/3 (motor) | 20 |
| 9 | Terminal 87/2 ana röle (motor) | 10 |
| 10 | Terminal 87/1 ana röle (motor) | 15 |
| 11 | Gösterge paneli, güvenlik grubu, OBD, korna (sadece direksiy10 simidi külbütör k10trol sistemli deri spor direksiy10 simidi ile) | 7.5 |
| 12 | Radyo CD’si, iç aydınlatma | 15 |
| 13 | Sis farları | 15 |
| 14 | ESP valfleri | 25 |
| 15 | Şarj havası soğutucusu, AC kompresör | 15 |
| 16 | Elektrikli yakıt pompası | 10 |
| 17 | Arka cam sileceği | 15 |
| 18 | Hava yastığı tetikleyici, ESP | 7.5 |
| 19 | Dikiz aynası ayarı | 7.5 |
| 20 | Radyo, CD, gösterge paneli, takometre, OBD, geri vites lambası, CD değiştirici | 15 |
| 21 | Priz, Puro çakmağı | 15 |
| 22 | Sağ kısa huzme | 7.5 |
| 23 | Sol kısa far | 7.5 |
| 24 | Sağ uzun far | 7.5 |
| 25 | Uzun far, sol / kombine ışık | 7.5 |
| 26 | Fren lambası | 15 |
| 27 | Motor k10trol ünitesi | 7.5 |
| 28 | Arka cam ısıtıcısı / motor fanı | 30 |
| 29 | kapüş10 | 30 |
| 30 | Manuel şanzıman | 40 |
| 31 | Korna, merkezi kilitleme, arka kapağın uzaktan serbest bırakılması | 30 |
| 32 | İkincil hava enjeksiy10 pompası (emisy10 k10trolü) | 30 |
| 33 | K10tak anahtarı | 50 |
| 34 | ESP k10trol ünitesi | 50 |
| 35 | Direksiy10 yardımı hesaplayıcısı | 30 |
| 36 | Acil durum sigortası 15 | – |
| 37 | Yedek sigorta 15 (W450, cam açılır tavan) | 15 |
| 38 | Acil durum sigortası 15 | – |
| 39 | Acil durum sigortası 15 | – |
| 40 | Acil durum sigortası 30 | – |
| 41 | Acil durum sigortası 30 | – |
| 42 | Acil durum sigortası 30 | – |
| 43 | Acil durum sigortası 30 | 25 |
| 44 | Acil durum sigortası 30, koltuk ısıtması | 25 |
| A | Silecek sistemi rölesi | |
| B | Sis farı rölesi | |
| C | Isıtmalı koltuk k10trol ünitesi, sol | |
| NS | Sağ ısıtmalı koltuk k10trol ünitesi |
