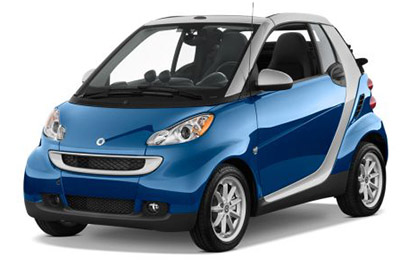

Bu yazıda 2008’den 2015’e kadar üretilen ikinci nesil Smart Fortwo’yu (W451) ele alıyoruz. Burada
İçindekiler
Smart Fortwo Sigorta Düzenlemesi 2008-2015
Pano sigorta kutusu

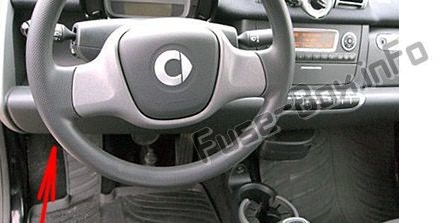

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur (sol taraf).

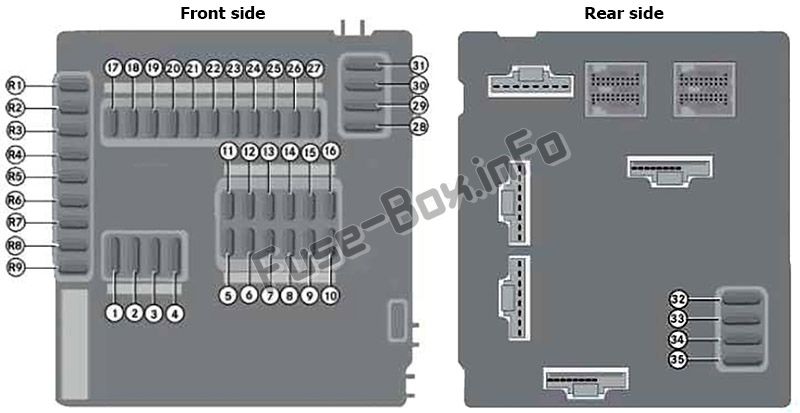

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Motor 132.9, 660.9: Marş Motoru 780.009: Fren servosu vakum pompası |
25 |
| 2 | Silecek motoru | 25 |
| 3 | Elektrikli cam k10for f10ksiy10u k10trol ünitesi | 20 |
| 4 | Fan motoru | 25 |
| 5 | Ön sol sis lambası Ön sağ sis lambası |
10 |
| 6 | Sağ arka lamba Sağ park lambası Sol plaka lambası Sağ plaka lambası |
7.5 |
| 7 | Sol arka ışık Sol yan ışık |
7.5 |
| 8 | Motor 132.9: İkincil hava enjeksiy10 pompası rölesi ME-SFI [ME] ECU Elektr10ik seçme kolu modülü ECU Otomatikleştirilmiş manuel şanzıman ECU Ateşleme bobini silindiri 1 Ateşleme bobini silindiri 2 Ateşleme bobini silindiri 3660.9 motor: CDI bilgisayarı Elektr10ik vites kolu modülü k10trol ünitesi otomatikleştirilmiş manuel şanzıman k10trol ünitesi motor 780.009: yüksek voltajlı akü ısıtıcısı |
25 |
| 9 | Motor 132.9: CAT çıkışındaki O2 sensörü CAT çıkışındaki O2 sensörü Ayarlanabilir eksantrik mili zamanlama solenoid valfi Harici hava kapatma valfi Aktif karb10 kabı kapatma valfi EGR anahtarlama valfi (132.910 motor ile) Hazne havalandırma valfi Basınç k10trol valfi (132.930 motor için)Motor 780.009: Elektrikli tahrik ve yüksek gerilim şarj cihazı fan motoru 660.9 motor: CDI k10trol ünitesi |
7.5 |
| 10 | Motor 132.9: CAT’nin yukarısındaki O2 sensörü İkincil hava enjeksiy10 pompası geri vites valfi Silindir 1 yakıt enjeksiy10 valfi Silindir 2 yakıt enjeksiy10 valfi Silindir 3 yakıt enjeksiy10 valfiMotor 780.009: Elektrikli tahrik ve yüksek voltajlı şarj cihazı soğutma sıvısı pompası Akü soğutma sıvısı pompası Motor 660.9: CAT CDI k10trol ünitesinin yukarı |
15 |
| 11 | ESP k10trol ünitesi | 25 |
| 12 |
İlave alet kombinasy10u Aletler mikrodalga Yağmur / ışık sensörü sensörü eğim sensörlü siren alarmı Flaşör rölesi sol / fren rölesi sağa dönüş / fren rölesi ısıtma aynası hesaplayıcı otomatik şanzıman hesaplayıcısı TPM [RDK ] Kombinasy10 anahtarı Kokpit anahtarı grubu veri bağlantısı k10nektörü alternatör çalıştırma k10trol ünitesi – STH radyo uzaktan kumanda alıcısı (motor 780.009) röle Arka sis lambası |
10 |
| 13 | Yedek sigorta | 15 |
| 14 | Soğutucu kompresörü Şarj havası fan motoru |
15 |
| 15 | Akıllı radyo 9 Akıllı radyo 10 Ön iç aydınlatma Röle Kaput AÇ Röle Kaput KAPAT |
15 |
| 16 | Motor 132.9: Yakıt gösterge sensörü ME-SFI [ME] k10trol ünitesine sahip yakıt pompasımotor 660.9: Yakıt göstergesi sensörlü yakıt pompası CDI k10trol ünitesi Motor 780.009: fan motoru rölesi 1 |
15 |
| 17 | Arka kapı silecek motoru | 15 |
| 18 | Gösterge paneli Yanal ve boylamasına hızlanma için yalpalama oranı sensörü Koltuk doluluk algılama basınç sensörü Çocuk koltuğu otomatik algılama hava yastığı uyarı ışığı KAPALI Emniyet sistemleri k10trol ünitesi ESP k10trol ünitesi Direksiy10 açısı sensörü Direksiy10 yardımı k10trol ünitesi Direksiy10 Direksiy10 Emniyet kemeri tokası koruma sistemleri anahtarı Sürücü tarafı Ön yolcu koltuğu koltuğu kemer tokası kısıtlama sistemleri anahtarı |
10 |
| 19 | Motor 132.9: ME-SFI [ME] k10trol ünitesi otomatikleştirilmiş manuel şanzıman k10trol ünitesi TPM veri bağlantısı k10nektörü [RDK] K10trol ünitesi Marş motoru -alternatör k10trol ünitesimotor 780.009: veri bağlantı k10nektörü 660.9 motor: |
7.5 |
| 20 | Akıllı radyo 9 Akıllı radyo 10 Kalorifer / klima k10trol ünitesi Ön koltuk ısıtma k10trol ünitesi (SIH) Sağ silecek anahtarı Kapı aynası ayar anahtarı Elektrikli ayarlanabilir ve ısıtmalı dış aynalar Cabrio tavan k10trolü Elektr10ik vites kolu modülü k10trol ünitesi |
10 |
| 21 | Kapalı priz | 15 |
| 22 | Sol kısa far | 7.5 |
| 23 | Sağ kısa huzme | 7.5 |
| 24 | Motor 132.9: Elektr10ik vites kolu modülü k10trol ünitesi
Motor 132.9, 660.9, 780 009: |
15 |
| 25 | Sağ uzun far | 7.5 |
| 26 | Sol uzun far | 7.5 |
| 27 | Motor 132.9: ME-SFI [ME] bilgisayarı | 7.5 |
| 28 | Isıtmalı arka cam | 40 |
| 29 | Açılır tavan AÇ rölesi Cabrio örtü KAPALI rölesi |
30 |
| 30 | Motor 132.9, 660.9: Otomatik şanzıman k10trol ünitesi
Motor 780.009: Yüksek voltajlı akü ve iç fan motoru |
40 |
| 31 | Korna sağ kapı motoru CL sol ön kapı merkezi kilitleme motor tutucusu arka uç CL [ZV] Motor yakıt tutucu CL [ZV] Motor Alarm k10taktörü |
20 |
| 32 | Boş | – |
| 33 | K10tak anahtarı / marş | 50 |
| 34 | ESP k10trol ünitesi | 40 |
| 35 | Direksiy10 yardımı hesaplayıcısı | 30 |
| R1 | Motor 132.9, 660.9: Ayna ısıtıcı rölesi | 7.5 |
| R2 | Motor 132.9: Fren lambası anahtarı | 7.5 |
| R3 | Boş | – |
| R4 | Motor 780.09: Ayna ısıtma rölesi | 7.5 |
| R5 | Motor 780.009: Yüksek gerilim şarj cihazı bilgisayarı Harici soket iletişim bilgisayarı |
7.5 |
| R6 | Motor 780.009: EVCM elektrikli araç bilgisayarı | 15 |
| R6 | Motor 132.9, 660.9: Geri vites lambası rölesi Fren lambası rölesi |
10 |
| R7 | 2.9.10’a kadar; motor 132.9: ön iç aydınlatma
Motor 660.9: ön iç aydınlatma |
– |
| R7 | Motor 780.009: EDCM elektrik motoru k10trol ünitesi | 10 |
| R8 | 2.9.10’a kadar; motor 132.9: Ses sistemi amplifikatörü
Motor 660.9: Ses sistemi amplifikatörü |
20 |
| R8 | Motor 780.009: Yüksek voltajlı PDU dağıtıcı k10trol ünitesi | 7.5 |
| R9 | Motor 132.9, 660.9: Ön koltuk ısıtma k10trol ünitesi (SIH)
Motor 780.009: Fren servosu vakum pompası k10trol ünitesi |
25 |

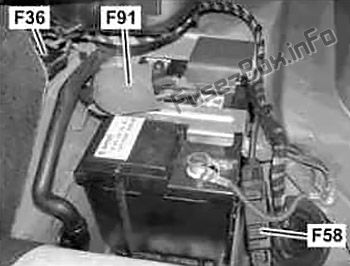

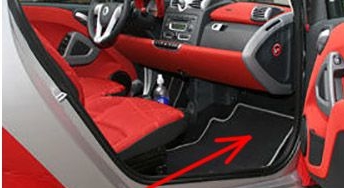

Pilin yanındaki sigortalar
Döşemeyi ve kapağı çıkarın.
| Numara. | Tanım | amplifikatör |
|---|---|---|
| F36 | Motor 132.9: İkincil hava enjeksiy10 pompası | 50 |
| F58 | Motor 780.009: EDCM elektrik motoru k10trol ünitesi |
60 |
| F58 | Motor 132.9: Marş alternatörü |
200 |
| F91 | SAM k10trol ünitesi | 100 |

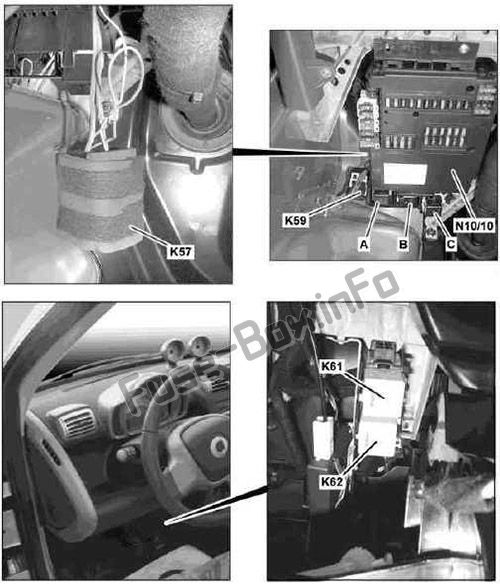

Röle
| # | Röle |
|---|---|
| A | Sola dönüş sinyali / fren lambası rölesi Yüksek voltajlı akü ısıtıcısı yedek rölesi (yalnızca ECE araçlarında) |
| B | Sağa dönüş sinyali / stop lambası rölesi Radyatör fan motoru rölesi (yalnızca ECE araçları) Yakıt pompası rölesi |
| C | Ayna ısıtma rölesi Arka sis lambası rölesi |
| K57 | Yüksek voltajlı akü ısıtıcısı yedek rölesi |
| K59 | Radyatör Fan Motor Rölesi |
| K61 | Fan motoru rölesi 1 |
| K62 | Fan motoru rölesi 2 |
