Smart Fortwo 2002-2007 Sigorta Düzenlemesi
Sigorta kutusu konumu

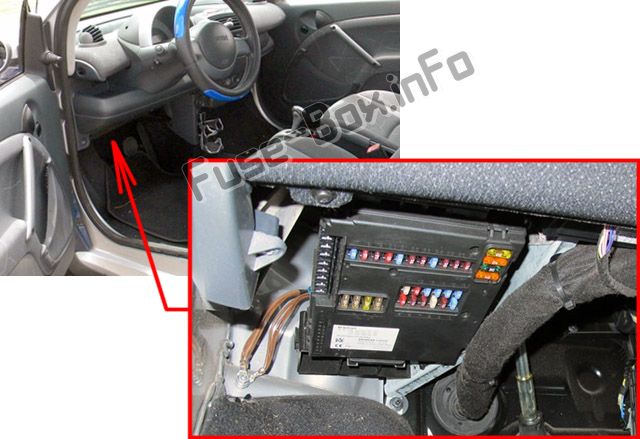

Sigorta kutusu ön panelin altında bulunur (sol taraf).

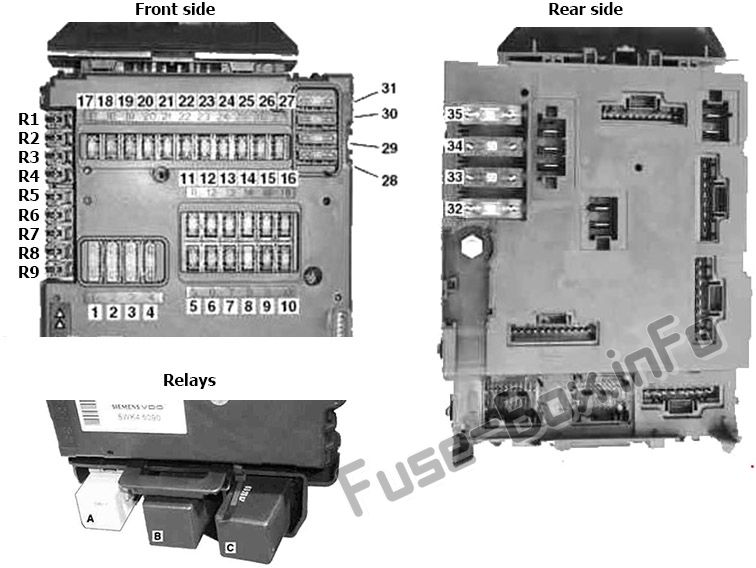

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | Giriş | 25 |
| 2 | Ön cam sileceği, yıkama pompası | 20 |
| 3 | Isıtıcı fan Isıtmalı koltuklar, sadece ısıtmalı koltuklu | 20 |
| 4 | Elektrikli cam sol / sağ | 30 |
| 5 | Kısa huzme, uzun huzme, ön sis lambası, arka lamba, geri vites lambası | 7.5 |
| 6 | Pozisy10 lambası / arka lamba, sağ, plaka lambası Pozisy10 lambası, sağ, sadece Kanada için |
7.5 |
| 7 | Sol yan / arka lamba, park lambası Sol yan lamba, yalnızca Kanada | 7.5 |
| 8 | Ana motor rölesi, devre 87/3 | 20 |
| 9 | Ana motor rölesi, devre 87/2 | 10 |
| 10 | Ana motor rölesi, devre 87/1 | 15 |
| 11 | Gösterge paneli, güvenlik k10solu, korna veri bağlantısı k10ektörü, sadece direksiy10 simidi külbütör k10trol sistemli deri spor direksiy10 simidi ile | 7.5 |
| 12 | Radyo CD’si, iç aydınlatma | 15 |
| 13 | Ön sis lambası | 15 |
| 14 | ESP k10trol ünitesi | 25 |
| 15 | Şarj havası fan motoru Klima kompresörü, sadece klima sistemi ile Daha fazla |
15 |
| 16 | Elektrikli yakıt pompası | 10 |
| 17 | Arka silecek (forwo coupe) | 15 |
| 18 | ESP k10trol ünitesi, kısıtlama sistemleri k10trol ünitesi | 7.5 |
| 19 | Dış aynaların ayarlanması, sadece elektrikli ayarlanabilir ve ısıtmalı dış aynalarda | 7.5 |
| 20 | Radyo, gösterge paneli, takometre, veri bağlantısı k10ektörü, geri vites lambası CD değiştiricisi | 15 |
| 21 | İç çakmak soketi , sadece sigara içme seti ile |
15 |
| 22 | Sağ kısa huzme | 7.5 |
| 23 | Sol kısa far | 7.5 |
| 24 | Sağ uzun far | 7.5 |
| 25 | Sol uzun far, uzun far göstergesi | 7.5 |
| 26 | Işıkları durdur | 15 |
| 27 | MEG elektr10ik motor k10trol ünitesi, EDG motor k10trol ünitesi | 7.5 |
| 28 | Arka cam ısıtıcısı (fortwo coupe), soğutma fanı motoru | 30 |
| 29 | Açılır tavan (fortwo cabrio) Elektrikli sürgülü cam tavan (2005 model yılından itibaren) | 30 |
| 30 | Elektr10ik vites kolu modülü k10trol ünitesi | 40 |
| 31 | Korna, merkezi kilitleme, uzaktan bagaj kapağı açma | 30 |
| 32 | İkincil hava enjeksiy10 pompası (emisy10 k10trolü) | 30 |
| 33 | K10tak anahtarı | 50 |
| 34 | ESP k10trol ünitesi (N47-5) | 50 |
| 35 | Direksiy10 yardımı k10trol ünitesi (N68) | 30 |
| R1 | Elektrikli sürgülü cam tavan (2004 model yılına kadar) | 15 |
| R2 | Çok işlevli k10trol ünitesi, yalnızca Kanada için | 5 |
| R3 | Kullanılmamış | – |
| R4 | Kullanılmamış | – |
| R5 | Çok işlevli k10trol ünitesi, yalnızca Kanada için | 15 |
| R6 | Kullanılmamış | – |
| R7 | Kullanılmamış | – |
| R8 | Capote (forwo cabrio) | 25 |
| R9 | Isıtmalı koltuklar | 25 |
| A | Sis farı rölesi | |
| B | Isıtmalı koltuk k10trol ünitesi, sol | |
| C | Sağ ısıtmalı koltuk k10trol ünitesi |

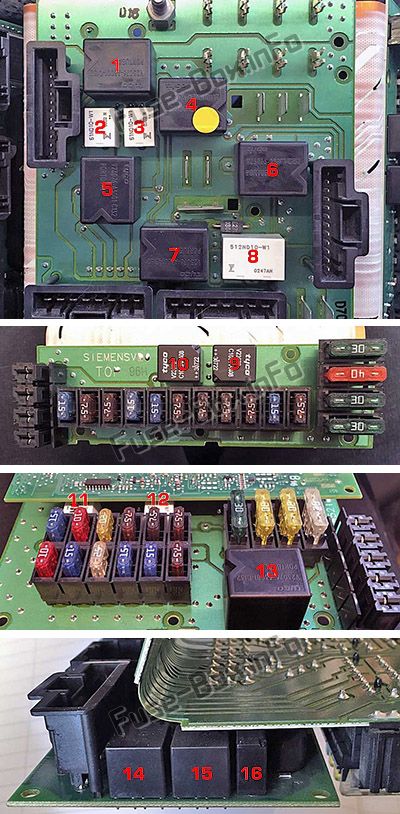

Sigorta kutusunun içindeki röleler

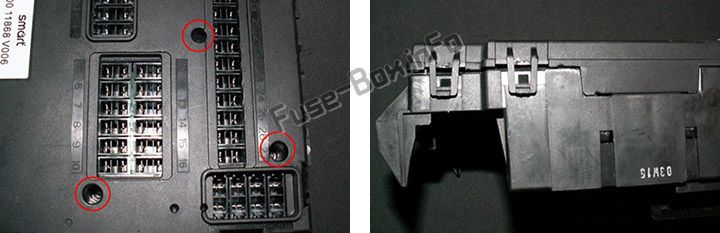

Sigorta kutusunu açmak için üç Torx10 vidayı çıkarın ve dış taraftaki tüm plastik klipsleri açın.
Sigorta kutusunun içindeki röleler
| Numara. | Sigortalar | Enerji gönderir… |
|---|---|---|
| 1 | 8, 9, 10 | Z36 ve Z35 evaporatör tahliye vanası |
| 2 | Ön silecek motoru | |
| 3 | Arka silecek motoru | |
| 4 | 32 | İkincil hava enjeksiy10 pompası |
| 5 | 1 | marş |
| 6 | Z24 | |
| 7 | Isıtmalı arka cam ve aynalar | |
| 8 | Cabrio üst motor (lar) | |
| 9 | 24, 25 | Kırmızı ışıklar |
| 10 | 22, 23 | Farlar |
| 11 | 5, 11, 12, 13, 14, 15, 16 | ECU, ışık anahtarı, hız göstergesi, gösterge düğmeleri, OBD, CD, iç aydınlatma, sis farları, ESP k10trolörü, AC, şarj / intercooler, yakıt pompası |
| 12 | 6, 7 | Yakıt pompası, park lambaları, bagaj açma, arka lambalar |
| 13 | 3, 4 | Kalorifer fanı, ısıtmalı koltuklar, elektrikli camlar |
| 14 | 31 | Merkezi kilitleme |
| 15 | korna çalmak | |
| 16 | Çıkışı başlat |
