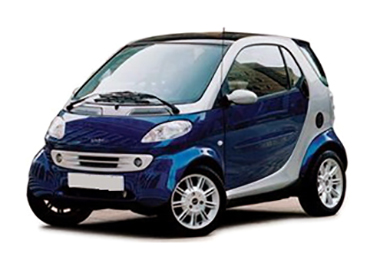

Bu yazıda, 1998’den 2002’ye kadar üretilen 1 facelift öncesi ilk nesil Smart City Coupé’yi (Fortwo, SmartCar) (W450) ele alıyoruz. Burada
İçindekiler
Smart Fortwo Sigorta Düzenlemesi 1998-2002
Pano sigorta kutusu

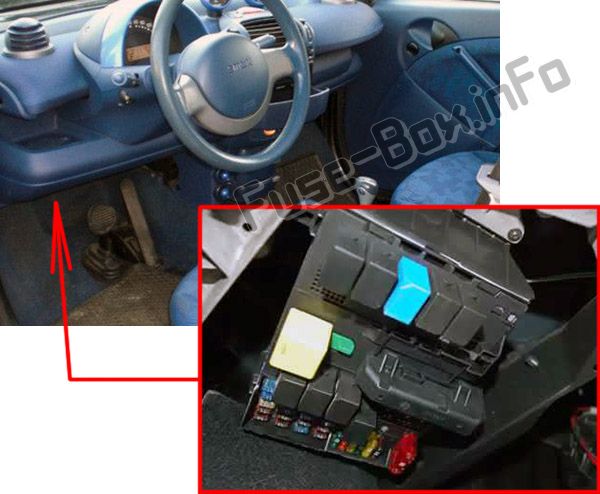

Sigorta kutusu konumu
Sigorta kutusu ön panelin altında bulunur (sol taraf).

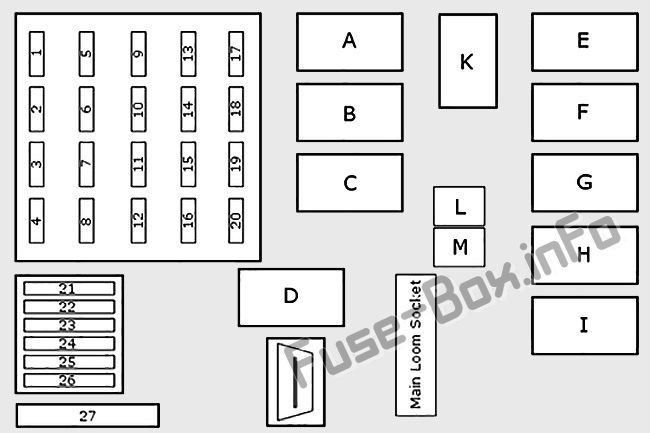

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım | A |
|---|---|---|
| 1 | Pozisy10 lambası ve arka lamba sağ, gösterge aydınlatması, plaka aydınlatması | 7.5 |
| 2 | Sol pozisy10 lambası ve arka lamba | 7.5 |
| 3 | Ön sis lambası | 15 |
| 4 | Arka sis lambası | 7.5 |
| 5 | Far aralığı ayarlı sol kısa huzme | 7.5 |
| 6 | Far aralığı ayarlı sağ kısa huzmeli far | 7.5 |
| 7 | Sol uzun far, uzun far göstergesi | 7.5 |
| 8 | Sağ uzun far | 7.5 |
| 9 | 16.11.99’dan itibaren benzin: Ateşleme bobini, 16.11.99’dan itibaren Dizel marş : Marş motoru |
25 |
| 10 | Dönüş sinyalleri, fren lambaları | 15 |
| 11 | Radyo, navigasy10 sistemi, CD değiştirici, gösterge paneli, takometre, geri vites lambası, otomatik çocuk koltuğu tanıma, teşhis soketi, PTC ısıtıcı takviye anahtarı (Dizel) | 15 |
| 12 | 12 voltluk çıkış | 15 |
| 13 | Arka iç aydınlatma, teşhis soketi | 15 |
| 14 | Radyo, navigasy10 sistemi, CD değiştirici | 15 |
| 15 | K10trol modülleri: gösterge paneli, ZEE, merkezi kilitleme, hırsızlık alarm sistemi, uzaktan bagaj kapağı kilidi açma, ön iç aydınlatma | 7.5 |
| 16 | Merkezi kilit, güvenlik k10solu, saat, korna, uzaktan bagaj kapağı açma, iç aydınlatma | 15 |
| 17 | Arka cam silecek motoru | 15 |
| 17 | Cabrio: Isıtmalı koltuklar | 25 |
| 18 | Isıtmalı koltuklar | 25 |
| 18 | Cabrio: üstü açılır motor | 25 |
| 19 | Cabrio: üstü açılır motor | 25 |
| 19 | Sürgülü cam çatı | 15 |
| 20 | Benzin: motor k10trol modülü | 7.5 |
| 21 | Arka cam ısıtıcısı, motor fanı | 30 |
| 22 | 16.11.99’dan itibaren: Vites değiştirme sistemi, devre 30 röle kutusu | 40 |
| 22 | 15.11.99’a kadar: dönüş sinyalleri, fren lambaları | 15 |
| 23 | Isıtıcı fanı | 20 |
| 24 | Elektrikli camlar sol ve sağ | 30 |
| 25 | Ön silecek, yıkama pompası, arka silecek | 20 |
| 26 | K10trol modülleri: ABS, hava yastığı, ZEE | 7.5 |
| 27 | karın kasları | 50 |
| A | Sis farı rölesi | |
| B | 11.15.99’a kadar: 11.16.99’dan itibaren CL açma rölesi : Uzaktan bagaj açma rölesi |
|
| C | 15.11.99’a kadar: 16.11.99’dan itibaren CL kapama rölesi : Fasılalı arka silecek sileceği rölesi |
|
| NS | Korna rölesi | |
| VE | 11.15.99’a kadar: 11.16.99’dan itibaren uzaktan bagaj açma rölesi : Kalorifer fanı, elektrikli cam ve acil durum rölesi |
|
| F | Isıtmalı arka cam rölesi | |
| G | Motor fanı rölesi | |
| H | Sola dönüş sinyali rölesi | |
| dır-dir | Sağa dönüş sinyali rölesi | |
| K | 15.11.99’a kadar: Kalorifer fanı, elektrikli cam ve deşarj rölesi 16.11.99’dan itibaren: Ön silecek için fasılalı silecek rölesi |
|
| NS | Far rölesi | |
| m | Far rölesi |
Sol koltuğun altındaki sigorta kutusu

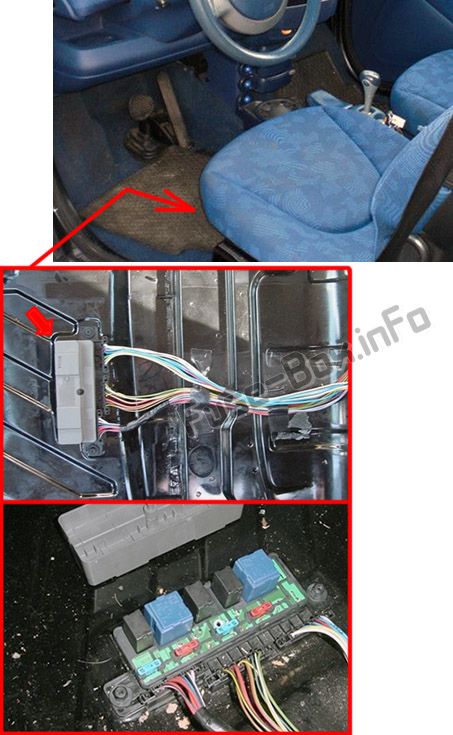

Sigorta kutusu konumu
Sol koltuğun altında halının altında bulunur

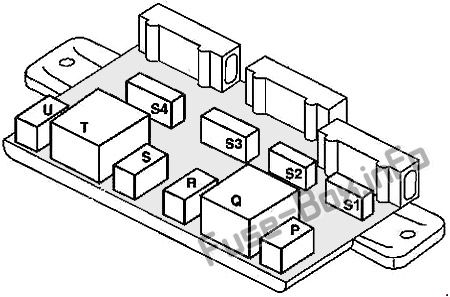

Sigorta kutusunun şeması
Sigortaların ve rölelerin sol koltuğun altına yerleştirilmesi
| Numara. | Tanım | A |
|---|---|---|
| S1 | Şarj havası soğutucusu, soğutucu kompresör manyetik kavraması | 15 |
| S2 | Benzin pompası | 10 |
| S3 | Benzin: Enjeksiy10 valfleri, MEG Diesel: Enjektörler, elektrik kesme, basınç valfi |
15 |
| S4 | Benzin: tank havalandırma valfi, dizel oksijen sensörü : ön ısıtma süresi k10trolü |
10 |
| P | Elektrikli yakıt pompası rölesi | |
| Q | Otomatikleştirilmiş manuel şanzıman rölesi | |
| r | Ana röle | |
| S | Şarj havası soğutucu fan rölesi | |
| T | Marş rölesi | |
| sen | Klima Kompresörü Manyetik Debriyaj Rölesi |
