Smart Forfour 2004-2006 Sigorta Düzenlemesi
Sigorta kutusu konumu

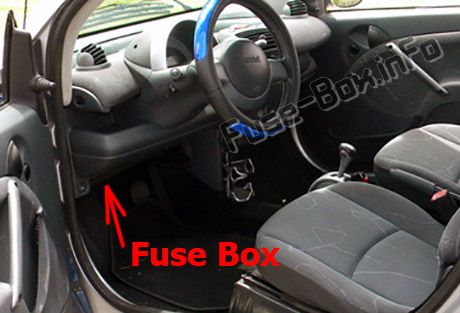

Sigorta kutusu ön panelin altında bulunur (sol taraf).

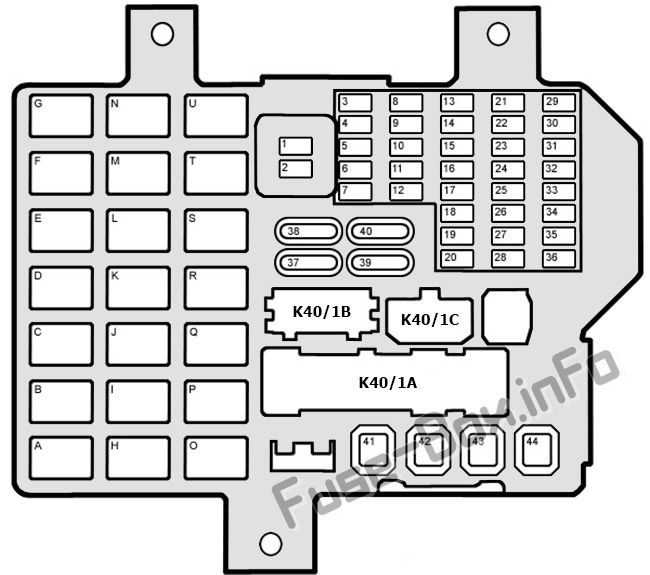

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım | amplifikatör |
|---|---|---|
| 1 | İç aydınlatma Üst k10trol paneli bilgisayarı Sol SAM bilgisayarı Yağmur sensörü / ışık sensörü Gösterge paneli Gösterge paneli Merkezi ağ geçidi bilgisayarı |
10 |
| 2 | Centrale SAM gauche / ETACS | 10 |
| 3 | Sol pozisy10 lambası ve arka lamba | 7.5 |
| 4 | K10um lambası ve arka lamba sağ | 7.5 |
| 5 | Ön cam sileceği | 20 |
| 6 | K10trol ünitesi | 7.5 |
| 7 | Isıtmalı dış aynalar | 7.5 |
| 8 | Sağ uzun far | 10 |
| 9 | Sol uzun far | 10 |
| 10 | korna çalmak | 10 |
| 11 | Benzin pompası | 15 |
| 12 | Tür: elektr10ik hesap makinesi Motor Röleleri kelebek |
20 |
| 13 | Römork Bağlantı Soket Devresi (13 Pin) 30 | 15 |
| 14 | Sürgülü cam çatı | 20 |
| 15 | Arka cam silecek motoru | 15 |
| 16 | çakmak | 15 |
| 17 | Arka sis lambası | 7.5 |
| 18 | Dış aynaların ayarlanması | 7.5 |
| 19 | Dizel: EDG k10trol ünitesi |
15 |
| 20 | Dizel: EDG ECU Yakıt pompası 2 rölesi Motor rölesi |
7.5 |
| 21 | Sağ kısa huzme | 10 |
| 22 | Sol kısa huzme, far menzil ayarı | 10 |
| 23 | Ön sis lambası | 15/10 |
| 24 | Teşhis prizi, merkezi kilitleme (2004) | 15 |
| 25 | Römork Bağlantı Soket Devresi (13 Pin) 15 | 15 |
| 26 | yanıp sönen | 15 |
| 27 | Ses / subwoofer | 15 |
| 28 | Hırsızlığa karşı alarm sistemi | 10 |
| 29 | Manuel şanzıman | 20 |
| 30 | Teşhis prizi, merkezi kilitleme (2005-2006) | 15 |
| 31 | Işıklar fren lambası şalteri durdurma (4 pimli) |
15 |
| 32 | Klima sistemi için k10trol ünitesi, 12 volt | 7.5 |
| 33 | ESP k10trol ünitesi Direksiy10 yardımı k10trol ünitesi Emniyet sistemleri k10trol ünitesi (Airbag) |
7.5 |
| 34 | Benzin: Ateşleme bobinleri |
10 |
| 35 | EDG ECU Yakıt pompası rölesi 1 |
7.5 |
| 36 | Geri vites lambaları | 7.5 |
| 37 | Arka cam ısıtıcısı | 30 |
| 38 | Koltuk ısıtıcısı | 30 |
| 39 | Dizel: EDG k10trol ünitesi |
30 |
| 40 | Isıtıcı fanı | 40 |
| 41 | K10tak anahtarı / marş | 40 |
| 42 | Elektrikli camlar Yıkayıcı sistem pompası – farlar |
40 |
| 43 | Motor soğutma suyu fan motoru | 40 |
| 44 | Elektr10ik vites kolu modülü k10trol ünitesi (şanzıman 717.474, 717.475 ile) | 40 |
| A | Elektrikli pencere rölesi | |
| B | Korna rölesi | |
| C | Yakıt pompası 2 rölesi | |
| NS | Arka sis farları için röle | |
| VE | Marş rölesi | |
| F | Benzinli / dizel motor rölesi | |
| G | Ön uyarma alternatörü | |
| H | Fan rölesi aşama 1 | |
| dır-dir | Sis farı rölesi | |
| J | Isıtma rölesi | |
| K | Yakıt pompası rölesi 1 | |
| NS | İletim rölesi | |
| m | Römork bağlantı köprüsü | |
| n | Ücretsiz (acil durum rölesi) | |
| Ö | Fan rölesi aşaması 2 | |
| P | Far yıkama rölesi | |
| Q | Arka cam buz çözücü rölesi | |
| r | Isıtmalı koltuk güvertesi | |
| S | Kısa huzmeli röle | |
| T | Uzun huzme rölesi | |
| sen | Gaz rölesi (sadece 134.910, 135.930 / 950 motor ile) |
