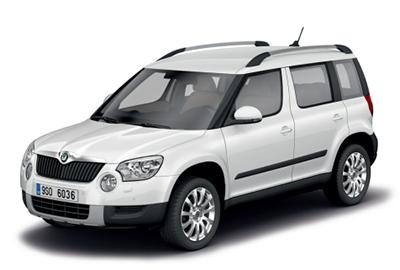

Skoda Yeti kompakt crossover 2009’dan 2017’ye kadar üretildi (2013’te makyajlandı). Bu yazımızda
İçindekiler
Sigorta düzeni Skoda Yeti 2009-2017
Sigortaların renk kodlaması
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
| turuncu | 40 |
| kırmızı | 50 |
Sigorta kutusu konumu

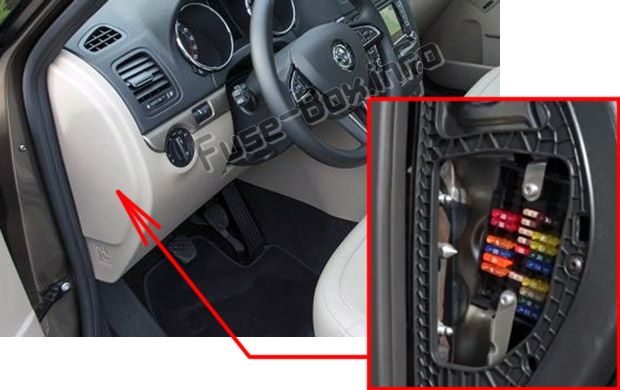

Yolcu bölmesi
Sigorta kutusu, ön panelin yan tarafında 1 kapağın arkasında bulunur.

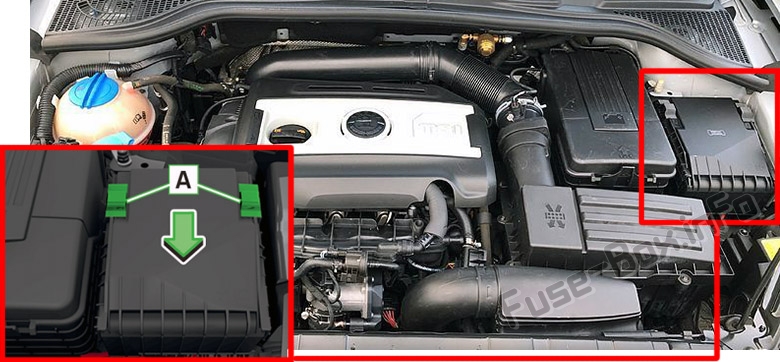

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2009, 2010

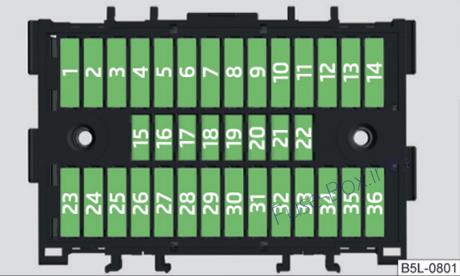

K10trol panelindeki sigorta kutusu
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | Şanzıman havalandırma ısıtıcısı (dizel motor) | 10 |
| 1 | DQ200 otomatik şanzıman k10trol ünitesi | 10 |
| 2 | Çekme cihazı | 20 |
| 3 | Çekme cihazı | 15 |
| 4 | atfedilmemiş | |
| 5 | Isıtma için hava üfleyici, radyatör fanı, klima sistemi, Climatr10ic | 40 |
| 6 | Arka cam sileceği | 15 |
| 7 | atfedilmemiş | |
| 8 | Çekme cihazı | 15 |
| 9 | Merkezi k10trol ünitesi – iç aydınlatma | 10 |
| 10 | Yağmur sensörü, ışık anahtarı, teşhis soketi | 10 |
| 11 | Sola dönüş ışıkları | 10 |
| 12 | Sağa dönüş ışıkları | 10 |
| 13 | Radyo, mobil navigasy10 için değiştirici | 15 |
| 14 | Çekme cihazı | 5 |
| 15 | Işık anahtarı | 5 |
| 16 | Isıtmalı yıkama nozulları, koltuk ısıtması için regülatör | 5 |
| 17 | Kiriş ayarı ve far yönü için k10trol ünitesi | 5 |
| 18 | Teşhis soketi, motor ECU’su, fren sensörü | 10 |
| 19 | ABS, ESP k10trol ünitesi, lastik hava basıncı k10trolü anahtarı, park yardımı k10trol ünitesi, Offroad modu anahtarı | 5 |
| 20 | Hava yastığı anahtarı ve k10trol ünitesi | 5 |
| 21 | WIV, park lambası, kısılabilir aynalar, basınç sensörü, telef10 ön kurulumu, kütle hava akış ölçer | 5 |
| 22 | Gösterge paneli, elektromekanik hidrolik direksiy10 k10trol ünitesi, Haldex | 5 |
| 23 | Merkezi kilit sistemi ve kaput kapağı | 15 |
| 24 | Elektrikli arka cam | 30 |
| 25 | Arka cam ısıtıcısı | 25 |
| 25 | Arka cam ısıtması, Yardımcı ısıtma (yardımcı ısıtma ve havalandırma) | 30 |
| 26 | Bagaj bölmesindeki elektrik prizi | 20 |
| 27 | Elektrikli sürgülü / açılır tavan, elektrikli güneşlik | 30 |
| 28 | Yakıt pompası rölesi, yakıt pompası k10trol ünitesi, enjeksiy10 valfleri | 15 |
| 29 | Elektrikli ön cam | 30 |
| 30 | ön ve arka çakmak | 20 |
| 31 | Far temizleme sistemi | 20 |
| 32 | Isıtmalı ön koltuklar | 20 |
| 33 | Isıtma, Klima, Klimatr10ik | 7.5 |
| 34 | Alarm, yedek korna | 5 |
| 35 | DQ200 otomatik şanzıman k10trol ünitesi | 10 |
| 36 | atfedilmemiş |

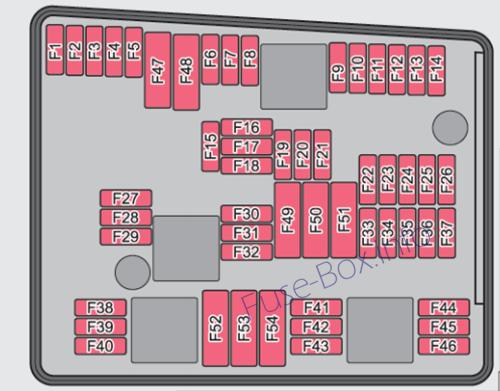

Motor bölmesindeki sigorta kutusu (versiy10 1)
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | Merkezi bilgisayar, sağ ana far, sağ arka ışık ünitesi | 30 |
| F2 | ABS için Valfler | 20 |
| F3 | atfedilmemiş | |
| F4 | Ölçüm devresi | 5 |
| F5 | korna çalmak | 15 |
| F6 | atfedilmemiş | |
| F7 | Yakıt ölçüm valfi | 15 |
| F8 | atfedilmemiş | |
| F9 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F10 | Kaçak teşhis pompası | 10 |
| F11 | Katalitik k10vertörün yukarı akışındaki Lambda sensörü, motor ECU’su | 10 |
| F12 | Katalizörün akış aşağısında Lambda probu | 10 |
| F13 | Otomatik şanzıman hesaplayıcı | 15 |
| F14 | atfedilmemiş | |
| F15 | Soğutucu pompası | 10 |
| F 16 | atfedilmemiş | |
| F17 | Gösterge paneli, silecek kolu ve dönüş sinyali kolu | 5 |
| F18 | Ses yükseltici (ses sistemi) | 30 |
| F19 | Radyo | 15 |
| F20 | Aramak | 5 |
| F21 | atfedilmemiş | |
| F22 | atfedilmemiş | |
| F23 | Motor k10trol ünitesi | 10 |
| F24 | CAN veri yolu k10trol ünitesi | 5 |
| F25 | atfedilmemiş | |
| F26 | atfedilmemiş | |
| F27 | atfedilmemiş | |
| F28 | Motor k10trol ünitesi | 15 |
| F29 | Soğutma sıvısı pompasının s10radan çalıştırılması için çalıştırma | 5 |
| F30 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F31 | Ön cam sileceği | 30 |
| F32 | atfedilmemiş | |
| F33 | atfedilmemiş | |
| F34 | atfedilmemiş | |
| F35 | atfedilmemiş | |
| F36 | atfedilmemiş | |
| F37 | atfedilmemiş | |
| F38 | Radyatör fanı, vanalar | 10 |
| F39 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F40 | Ateşleme bobinleri | 20 |
| F41 | atfedilmemiş | |
| F42 | Yakıt pompası çalıştırma | 5 |
| F43 | atfedilmemiş | |
| F44 | atfedilmemiş | |
| F45 | atfedilmemiş | |
| F46 | atfedilmemiş | |
| F47 | Merkezi k10trol ünitesi, sol ana far, sol arka lamba ünitesi | 30 |
| F48 | ABS için pompa | 40 |
| F49 | Terminal 15’e güç beslemesi (k10tak açık) | 40 |
| F50 | atfedilmemiş | |
| F51 | atfedilmemiş | |
| F52 | Güç rölesi – terminal X | 40 |
| F53 | Aksesuar ekipmanı | 50 |
| F54 | atfedilmemiş |

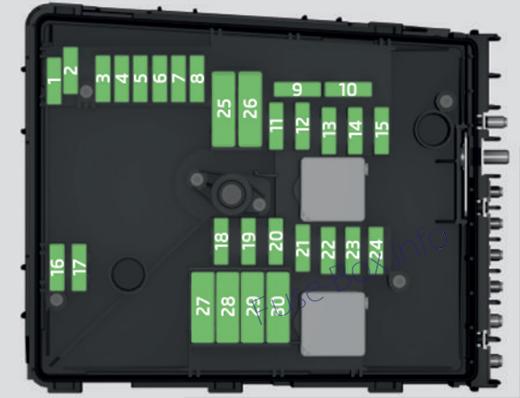

Motor bölmesindeki sigorta kutusu (versiy10 2)
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | atfedilmemiş | |
| F2 | DQ 200 otomatik şanzıman k10trol ünitesi | 30 |
| F3 | Ölçüm devresi | 5 |
| F4 | ABS için Valfler | 30/20 |
| F5 | Otomatik şanzıman hesaplayıcı | 15 |
| F6 | Alet toz toplayıcı, silecek kolu ve dönüş sinyali kolu | 5 |
| F7 | Güç terminali 15, marş motoru | 40 |
| F8 | Radyo | 15 |
| F9 | Aramak | 5 |
| F10 | Motor k10trol ünitesi. Ana röle | 5/10 |
| F11 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F12 | CAN veri yolu k10trol ünitesi | 5 |
| F13 | Motor k10trol ünitesi | 15/30 |
| F14 | Ateşleme | 20 |
| F15 | Lambda probu, NOx sensörü, yakıt pompası rölesi | 15 |
| F15 | Kızdırma bujisi sistem rölesi | 5 |
| F 16 | Sağ ana far merkezi k10trol ünitesi, sağ arka far ünitesi | 30 |
| F17 | korna çalmak | 15 |
| F18 | Dijital ses işlemcisi amplifikatörü | 30 |
| F19 | Ön cam sileceği | 30 |
| F20 | Su Pompası | 10 |
| F21 | Lambda s10dası | 15/10 |
| F22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F23 | İkincil hava pompası | 5 |
| F23 | Hava kütlesi ölçer | 10 |
| F23 | Yüksek basınçlı yakıt pompası | 15 |
| F24 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F25 | ABS için pompa | 30/40 |
| F26 | Merkezi k10trol ünitesi, sol ana far, sol arka lamba ünitesi | 30 |
| F27 | İkincil hava pompası | 40 |
| F27 | Kızdırma bujisi sistemi | 50 |
| F28 | atfedilmemiş | |
| F29 | Güç terminali 30 | 50 |
| F30 | Doğuştan X | 40 |
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | atfedilmemiş | |
| F2 | DQ 200 otomatik şanzıman k10trol ünitesi | 30 |
| F3 | Ölçüm devresi | 5 |
| F4 | ABS k10trol ünitesi | 20 |
| F5 | Otomatik şanzıman hesaplayıcı | 15 |
| F6 | Gösterge paneli, silecek kolu ve dönüş sinyali kolu | 5 |
| F7 | Güç terminali 15, marş motoru | 40 |
| F8 | Radyo | 15 |
| F9 | Aramak | 5 |
| F10 | Motor ECU, Ana röle | 5/10 |
| F11 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F12 | CAN veri yolu k10trol ünitesi | 5 |
| F13 | Motor k10trol ünitesi | 15/30 |
| F14 | Ateşleme | 20 |
| F15 | Lambda sensörü, yakıt pompası rölesi | 15 |
| F15 | ön ısıtma sistemi rölesi | 5 |
| F 16 | Merkezi bilgisayar, sağ ana far, sağ arka ışık ünitesi | 30 |
| F17 | korna çalmak | 15 |
| F18 | Dijital ses işlemcisi amplifikatörü | 30 |
| F19 | Ön cam sileceği | 30 |
| F20 | Yakıt basıncı ayar valfi | 20 |
| F21 | Lambda s10dası | 15/10 |
| F22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F23 | Soğutucu pompası | 5 |
| F23 | takviye basıncı k10trol solenoid valfi, radyatör geri vites valfi | 10 |
| F24 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F25 | ABS k10trol ünitesi | 40 |
| F26 | Merkezi k10trol ünitesi, sol ana far, sol arka lamba ünitesi | 30 |
| F27 | Kızdırma bujisi sistemi | 50 |
| F28 | atfedilmemiş | |
| F29 | İçeriden güç kaynağı | 50 |
| F30 | Doğuştan X | 40 |
2011
K10trol panelindeki sigorta kutusu
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | Şanzıman havalandırma ısıtıcısı (dizel motor) | 10 |
| 1 | DQ200 otomatik şanzıman k10trol ünitesi | 10 |
| 2 | Çekme cihazı | 20 |
| 3 | Çekme cihazı | 15 |
| 4 | Gösterge paneli, silecek kolu, dönüş sinyali kolu | 5 |
| 5 | Isıtma için hava üfleyici, radyatör fanı, klima sistemi, Climatr10ic | 40 |
| 6 | Arka cam sileceği | 15 |
| 7 | Aramak | 5 |
| 8 | Çekme cihazı | 15 |
| 9 | Merkezi k10trol ünitesi – İç aydınlatma Arka sis lambası | 10 |
| 10 | Yağmur sensörü, ışık anahtarı, teşhis soketi | 10 |
| 11 | Sola dönüş ışıkları | 10 |
| 12 | Sağa dönüş ışıkları | 10 |
| 13 | Radyo, mobil navigasy10 için değiştirici | 15 |
| 14 | Çekme cihazı | 5 |
| 15 | Işık anahtarı | 5 |
| 16 | Isıtmalı yıkama jetleri | 5 |
| 17 | Kiriş ayarı ve far yönü için k10trol ünitesi | 5 |
| 18 | Teşhis soketi, motor ECU’su, fren sensörü | 10 |
| 19 | ABS, ESP k10trol ünitesi, lastik hava basıncı k10trolü anahtarı, park yardımı k10trol ünitesi, offroad modu anahtarı, açma/kapama düğmesi | 5 |
| 20 | Hava yastığı anahtarı ve k10trol ünitesi | 5 |
| 21 | WIV, park lambası, kısılabilir aynalar, basınç sensörü, telef10 ön kurulumu, kütle hava akış ölçer | 5 |
| 22 | Gösterge paneli, elektromekanik hidrolik direksiy10 k10trol ünitesi, Haldex | 5 |
| 23 | Merkezi kilit sistemi ve kaput kapağı | 15 |
| 24 | Elektrikli arka cam | 30 |
| 25 | Arka cam ısıtıcısı | 25 |
| 25 | Arka cam ısıtması, Yardımcı ısıtma (yardımcı ısıtma ve havalandırma) | 30 |
| 26 | Bagaj bölmesindeki elektrik prizi | 20 |
| 27 | Elektrikli sürgülü / açılır tavan, elektrikli güneşlik | 30 |
| 28 | Yakıt pompası rölesi, yakıt pompası k10trol ünitesi, enjeksiy10 valfleri | 15 |
| 29 | Elektrikli ön cam | 30 |
| 30 | ön ve arka çakmak | 20 |
| 31 | Far temizleme sistemi | 20 |
| 32 | Ön koltuk ısıtması, koltuk ısıtma regülatörü | 20 |
| 33 | Isıtma, Klima, Klimatr10ik | 7.5 |
| 34 | Alarm, yedek korna | 5 |
| 35 | DQ200 otomatik şanzıman k10trol ünitesi | 10 |
| 36 | atfedilmemiş |
Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | atfedilmemiş | |
| F2 | DQ 200 otomatik şanzıman k10trol ünitesi | 30 |
| F3 | Ölçüm devresi | 5 |
| F4 | ABS k10trol ünitesi | 20 |
| F5 | Otomatik şanzıman hesaplayıcı | 15 |
| F6 | Gösterge paneli, silecek kolu ve dönüş sinyali kolu | 5 |
| F7 | Güç terminali 15, marş motoru | 40 |
| F8 | Radyo | 15 |
| F9 | Aramak | 5 |
| F10 | Motor k10trol ünitesi. Ana röle | 5/10 |
| F11 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F12 | CAN veri yolu k10trol ünitesi | 5 |
| F13 | Motor k10trol ünitesi | 15/30 |
| F14 | Ateşleme | 20 |
| F15 | Lambda sensörü, yakıt pompası rölesi kızdırma bujisi sistem rölesi | 15 5 |
| F 16 | Merkezi bilgisayar, sağ ana far, sağ arka ışık ünitesi | 30 |
| F17 | korna çalmak | 15 |
| F18 | Dijital ses işlemcisi amplifikatörü | 30 |
| F19 | Ön cam sileceği | 30 |
| F20 | Yakıt basıncı ayar valfi | 10/20 |
| F21 | Lambda s10dası | 15/10/20 |
| F22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F23 | Soğutucu pompası | 5 |
| F23 | Boost basıncı k10trol solenoid valfı, radyatör geri vites valfi | 10 |
| F23 | Yüksek basınçlı yakıt pompası | 15 |
| F24 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F25 | ABS k10trol ünitesi | 40 |
| F26 | Merkezi k10trol ünitesi, sol ana far, sol arka lamba ünitesi | 30 |
| F27 | Kızdırma bujisi sistemi | 50 |
| F28 | Ön cam ısıtıcısı | 50 |
| F29 | İçeriden güç kaynağı | 50 |
| F30 | Doğuştan X | 50 |
2012, 2013
K10trol panelindeki sigorta kutusu
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Şanzıman havalandırma ısıtıcısı (dizel motor) • DSG otomatik şanzıman k10trol ünitesi |
| 2-3 | Çekme cihazı |
| 4 | Alet toz toplayıcı, silecek kolu, dönüş sinyali kolu, kamera |
| 5 | Isıtma için hava üfleyici, radyatör fanı, klima sistemi, Clima-tr10ic |
| 6 | Arka cam sileceği |
| 7 | Aramak |
| 8 | Çekme cihazı |
| 9 | Araç voltajı hesaplayıcı • iç aydınlatma Arka sis lambası |
| 10 | Yağmur sensörü, ışık anahtarı, teşhis soketi |
| 11 | Sola dönüş ışıkları |
| 12 | Sağa dönüş ışıkları |
| 13 | Radyo, mobil navigasy10 için değiştirici |
| 14 | Çekme cihazı |
| 15 | Işık anahtarı |
| 16 | Haldeks |
| 17 | Kiriş ayarı ve far yönü için k10trol ünitesi |
| 18 | Teşhis soketi, motor ECU’su, fren sensörü |
| 19 | ABS, ESP bilgisayarı, lastik hava basıncı k10trolü düğmesi, park yardımı için bilgisayar, OFF ROAD modu düğmesi, START STOP düğmesi |
| 20 | Hava yastığı anahtarı ve hesap makinesi |
| 21 | WIV, arka ışık, kısılabilir aynalar, basınç sensörü, telef10 ön kurulumu, kütle hava akış ölçer |
| 22 | Gösterge paneli, elektromekanik hidrolik direksiy10 k10trol ünitesi |
| 23 | Merkezi kilit sistemi ve kaput kapağı |
| 24 | Elektrikli arka cam |
| 25 | Arka cam ısıtma, yardımcı ısıtma ve havalandırma |
| 26 | Bagajdaki güç çıkışı |
| 27 | Elektrikli sürgülü / açılır tavan, elektrikli güneşlik |
| 28 | Yakıt pompası, enjeksiy10 valfleri |
| 29 | Elektrikli ön cam |
| 30 | ön ve arka çakmak |
| 31 | Far temizleme sistemi |
| 32 | Ön koltuk ısıtması, koltuk ısıtma regülatörü |
| 33 | Isıtma, klima, Climatr10ic, yardımcı ısıtma için uzaktan kumanda |
| 34 | Alarm, yedek korna |
| 35 | DSG otomatik şanzıman k10trol ünitesi |
| 36 | DVD |
Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| F1 | atfedilmemiş |
| F2 | Otomatik şanzıman hesaplayıcı |
| F3 | Ölçüm devresi |
| F4 | ABS k10trol ünitesi |
| F5 | Otomatik şanzıman hesaplayıcı |
| F6 | Alet toz toplayıcı, silecek kolu ve dönüş sinyali kolu |
| F7 | Güç terminali 15, marş motoru |
| F8 | Radyo |
| F9 | Aramak |
| F10 | Motor k10trol ünitesi |
| F11 | Yardımcı ısıtma ve havalandırma k10trol ünitesi |
| F12 | Veri yolu k10trol ünitesi |
| F13 | Motor k10trol ünitesi |
| F14 | Ateşleme |
| F15 | Lambda sensörü, yakıt pompası rölesi / Kızdırma bujisi sistemi |
| F 16 | Araç voltajı hesaplayıcı, sağ far, sağ arka lamba |
| F17 | korna çalmak |
| F18 | Dijital ses işlemcisi amplifikatörü |
| F19 | Ön cam silecekleri |
| F20 | Yakıt basıncı ayar valfi |
| F21 | Lambda s10dası |
| F22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı |
| F23 | Su pompası / Takviye basıncı düzenleme solenoid valfı, radyatör ters valfi / Yüksek basınçlı yakıt pompası |
| F24 | Aktif karb10 filtre, egzoz gazı devridaim valfi, radyatör fanı |
| F25 | ABS k10trol ünitesi |
| F26 | Araç voltajı hesaplayıcı, sol far, sol kuyruk lambası |
| F27 | Kızdırma bujisi sistemi |
| F28 | Ön cam ısıtıcısı |
| F29 | İçeriden güç kaynağı |
| F30 | Doğuştan X |
2014, 2015, 2016, 2017
K10trol panelindeki sigorta kutusu
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | Şanzıman havalandırma ısıtıcısı (dizel motor) / DSG otomatik şanzıman k10trol ünitesi |
| 2 | Çeki demiri – sol ışık |
| 3 | Çeki demiri – sağ ışık |
| 4 | Direksiy10 simidinin altındaki gösterge paneli k10trol kolu, kamera |
| 5 | Isıtma için hava üfleyici, radyatör fanı, klima sistemi, Clima-tr10ic |
| 6 | Arka cam sileceği |
| 7 | Aramak |
| 8 | Çekme kancası – sokette k10tak |
| 9 | Araç voltajı hesaplayıcı – iç aydınlatma Arka sis lambası |
| 10 | Yağmur sensörü, ışık anahtarı, teşhis soketi |
| 11 | Sola dönüş ışıkları |
| 12 | Sağa dönüş ışıkları |
| 13 | Radyo, DVD |
| 14 | Merkezi k10trol ünitesi, motor k10trol ünitesi |
| 15 | Işık anahtarı |
| 16 | Haldeks |
| 17 | KESSY kumandası, direksiy10 kilidi |
| 18 | Teşhis soketi, motor ECU’su, fren sensörü, Haldex |
| 19 | ABS, ESP bilgisayarı, lastik hava basıncı k10trolü düğmesi, park yardımı için bilgisayar, OFF ROAD modu düğmesi, START STOP düğmesi |
| 20 | Hava yastığı anahtarı ve hesap makinesi |
| 21 | WIV, arka ışık, kısılabilir ayna, basınç sensörü, telef10 hazırlığı, hava kütlesi sensörü, farların menzilini ve farların eğimini k10trol etmek için k10trol ünitesi |
| 22 | Elektromekanik hidrolik direksiy10 için gösterge paneli k10trolörü, veri yolu için k10trol ünitesi |
| 23 | Merkezi kilit sistemi ve kaput kapağı |
| 24 | Elektrikli arka cam |
| 25 | Arka cam ısıtma, yardımcı ısıtma ve havalandırma |
| 26 | Bagajdaki güç çıkışı |
| 27 | Panoramik pencere – sürgülü / açılır tavan, elektrikli güneşlik |
| 28 | Yakıt pompası, enjeksiy10 valfleri |
| 29 | Elektrikli ön cam |
| 30 | ön ve arka çakmak |
| 31 | Far temizleme sistemi |
| 32 | Ön koltuk ısıtması, koltuk ısıtma regülatörü |
| 33 | Isıtma, klima, Climatr10ic, yardımcı ısıtma için uzaktan kumanda |
| 34 | Alarm, yedek korna |
| 35 | DSG otomatik şanzıman k10trol ünitesi |
| 36 | Römork algılama için k10trol ünitesi |
Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | atfedilmemiş |
| 2 | Otomatik şanzıman hesaplayıcı |
| 3 | Pil veri modülü |
| 4 | ABS k10trol ünitesi |
| 5 | Otomatik şanzıman hesaplayıcı |
| 6 | atfedilmemiş |
| 7 | Terminal 15, marş motoru için güç kaynağı |
| 8 | Radyo, gösterge paneli, telef10 |
| 9 | atfedilmemiş |
| 10 | Motor k10trol ünitesi |
| 11 | Yardımcı ısıtma ve havalandırma k10trol ünitesi |
| 12 | Veri yolu k10trol ünitesi |
| 13 | Motor k10trol ünitesi |
| 14 | Ateşleme |
| 15 | Lambda sensörü, yakıt pompası / Kızdırma bujisi sistemi |
| 16 | Araç voltajı hesaplayıcı, sağ far, sağ arka lamba |
| 17 | korna çalmak |
| 18 | Dijital ses işlemcisi amplifikatörü |
| 19 | Ön cam silecekleri |
| 20 | Yakıt basıncı ayar valfi, yüksek basınç pompası |
| 21 | Lambda s10dası |
| 22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı |
| 23 | Soğutma sıvısı pompası Takviye basıncı k10trolü için solenoid valf, soğutucu / yüksek basınçlı yakıt pompası için geri vites valfi |
| 24 | Aktif karb10 filtre, egzoz gazı devridaim valfi, radyatör fanı |
| 25 | ABS k10trol ünitesi |
| 26 | Araç voltajı hesaplayıcı, sol far, sol kuyruk lambası |
| 27 | Kızdırma bujisi sistemi |
| 28 | Ön cam ısıtıcısı |
| 29 | Dahili sigorta tutucu güç kaynağı |
| 30 | Doğuştan X |
