Bu yazıda, 2015’ten günümüze kadar mevcut olan üçüncü nesil Skoda Superb’i (B8 / 3V) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Skoda Superb 2015-2019…
Sigortaların renk kodlaması
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| sarı mavi | 20 |
| Beyaz | 25 |
| yeşil / pembe | 30 |
| turuncu / yeşil | 40 |
| kırmızı | 50 |
Sigorta kutusu konumu

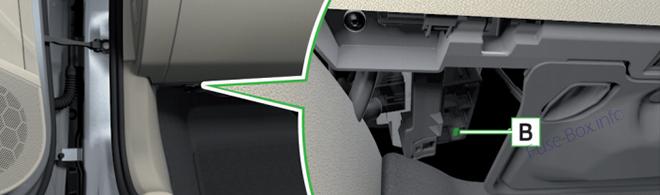

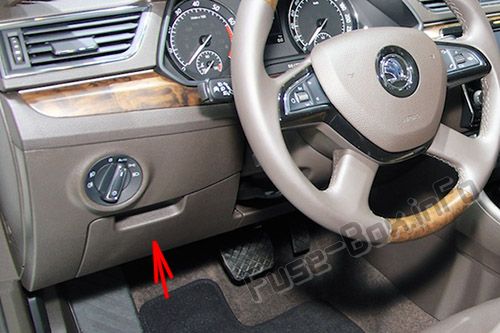

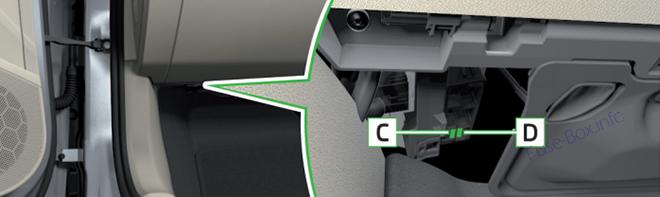

K10trol panelindeki sigorta kutusu
K10tak anahtarını çıkarın, ışıkları ve tüm elektrik tüketicilerini kapatın.
Sürücü tarafındaki eşya gözünü açın.
İstifleyiciyi A alanında yan tutun ve ok 1 yönünde çekerek açın (açmak için daha fazla kuvvet gerekir).
Motor bölmesindeki sigorta kutusu kapağının altındaki plastik klipsi çıkarın
- K10tak anahtarını çıkarın, ışıkları ve tüm elektrik tüketicilerini kapatın.

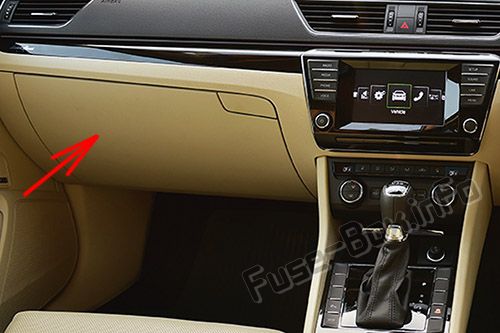

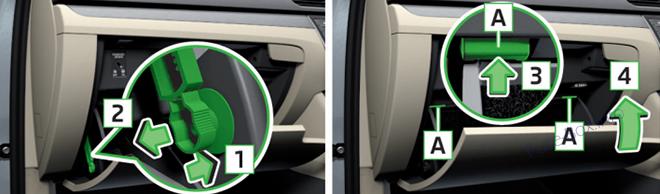

- Ön yolcu tarafındaki eşya gözünü açın.
- Fren çubuğunun kilidini ok 1 yönünde açın ve ok yönünde dışarı çekin.
- A kulaklarını ok yönünde 3 itin ve eşya gözü aşağı katlanır.
- Motor bölmesindeki sigorta kutusu kapağının altındaki plastik klipsi çıkarın.
- Arızalı sigortayı çıkarmak için klipsi kullanın ve ardından yeni 1 sigorta takın.
- Klibi orijinal konumunda saklayın.
- Eşya gözünü ok yönünde kaldırın 4.
- Tutturucuların direncinin üstesinden gelin A.
- Fren çubuğunu ok 2’nin tersi yönünde yerleştirin ve ok 1’in tersi yönünde kilitleyin.

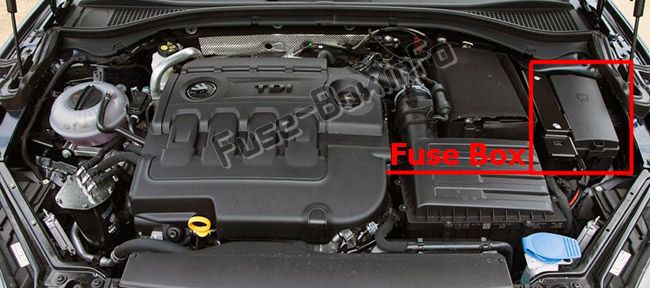

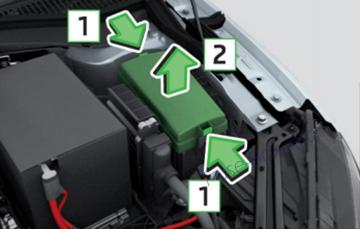

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2016

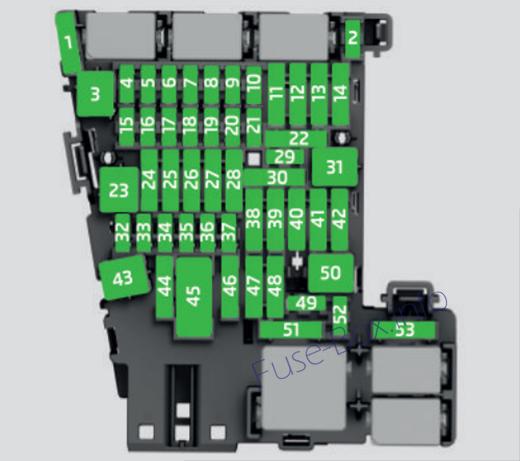

K10trol panelindeki sigorta kutusu
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | atfedilmemiş |
| 2 | atfedilmemiş |
| 3 | atfedilmemiş |
| 4 | atfedilmemiş |
| 5 | veri yolu |
| 6 | Alarm sensörü |
| 7 | Klima sistemi, ısıtıcı, yardımcı ısıtıcı için uzaktan kumanda alıcısı, otomatik şanzıman için vites kolu, arka cam ısıtıcısı için röle, ön cam ısıtıcısı için röle |
| 8 | Işık anahtarı, yağmur sensörü, teşhis k10nektörü, park freni, gösterge paneli aydınlatması |
| 9 | USB fişi |
| 10 | Dokunmatik ekran, TV alıcısı |
| 11 | Kemer gergisi sol taraf |
| 12 | Radyo |
| 13 | Amortisör ayarı |
| 14 | Klima, ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 sinyali güçlendirici |
| 17 | Enstrüman toz toplayıcı, acil durum çalışması |
| 18 | Geri görüş kamerası |
| 19 | KESSY |
| 20 | SCR |
| 21 | Haldex debriyaj, klima kompresörü (GreenLine) |
| 22 | Çeki demiri |
| 23 | Sağ yan far |
| 24 | açılır tavan |
| 25 | Merkezi kilitleme – sürücü ve sol arka kapı, ayna |
| 26 | Isıtmalı ön koltuklar |
| 27 | Müzik amplifikatörü |
| 28 | Çekme kancası – sokette k10tak |
| 29 | Direksiy10 simidinin altındaki k10trol kolu |
| 30 | Bagaj bölmesinde 12 voltluk çıkış |
| 31 | Sol yan far |
| 32 | Park yardımcısı |
| 33 | Tehlike uyarı lambaları için hava yastığı anahtarı |
| 34 | TCS, ESC düğmesi, lastik basıncı m10itörü, klima basınç sensörü, geri vites lambası düğmesi, otomatik kararan dikiz aynası, BAŞLAT-DURDUR düğmesi, arka koltuk ısıtma k10trolleri, klima sensörü, park freni, arka anahtar ‘aydınlatma’ |
| 35 | Far mesafe k10trolü, AFS farlar, teşhis k10nektörü, kamera, radar |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Çekme kancası – sokette k10tak |
| 39 | Merkezi kilitleme – yolcu kapısı ve sağ arka kapı, ayna |
| 40 | 12 voltluk güç çıkışı |
| 41 | Sağ yan kemer gerdirici |
| 42 | Bagaj kapağı, far yıkama, ön cam yıkama sistemi |
| 43 | Gaz deşarj ampulleri için vizör, iç aydınlatma |
| 44 | Çekme kancası – sokette k10tak |
| 45 | Koltuk ayarını kullanma |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | Kör nokta algılama |
| 49 | Marş motoru rölesinde bobin, debriyaj pedalı anahtarı |
| 50 | Bagaj kapağının açılması |
| 51 | Arka koltuk ısıtması |
| 52 | Ön koltuklar soğutma |
| 53 | Arka cam ısıtıcı rölesi |

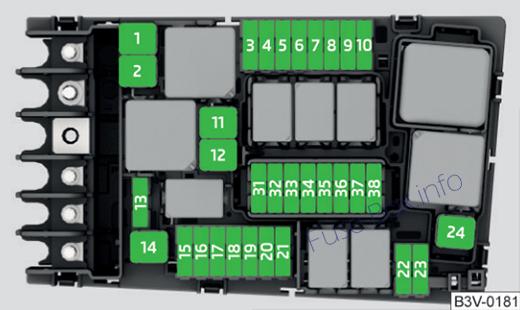

Makine bölümü
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | ESC, park freni |
| 2 | ESC |
| 3 | Motor k10trol ünitesi |
| 4 | Radyatör fanı, yakıt basınç k10trol valfi, elektrikli buster ısıtıcı rölesi |
| 5 | Ateşleme rölesi bobini |
| 6 | fren sensörü |
| 7 | radyatör panjuru |
| 8 | Lambda s10dası |
| 9 | Soğutma sıvısı pompası, ateşleme bobini, ön ısıtma ünitesi, hava akış ölçer |
| 10 | Benzin pompası |
| 11 | Elektrikli yedek ısıtma sistemi |
| 12 | Elektrikli yedek ısıtma sistemi |
| 13 | Otomatik vites |
| 14 | Ön cam ısıtıcı rölesi |
| 15 | korna çalmak |
| 16 | Ateşleme |
| 17 | ESC, motor k10trol ünitesi, ana röle bobini |
| 18 | Databus, pil veri modülü |
| 19 | Ön cam silecekleri |
| 20 | Alarm |
| 21 | atfedilmemiş |
| 22 | Motor k10trol ünitesi |
| 23 | Giriş |
| 24 | Elektrikli yedek ısıtma sistemi |
| 31 | atfedilmemiş |
| 32 | atfedilmemiş |
| 33 | SCR |
| 34 | atfedilmemiş |
| 35 | atfedilmemiş |
| 36 | atfedilmemiş |
| 37 | Yardımcı ısıtma |
| 38 | atfedilmemiş |
2017

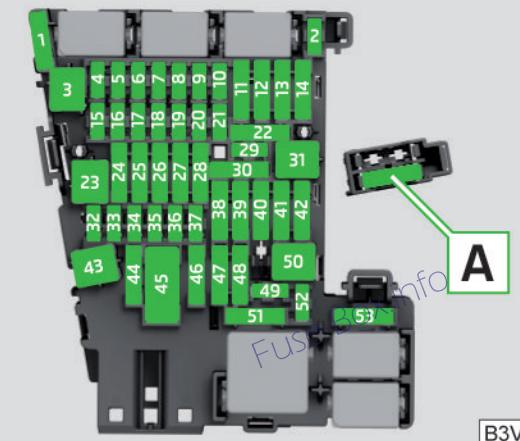

K10trol panelindeki sigorta kutusu
Sağdan direksiy10lu 1 araçta çok işlevli ünite (taksi) için sigorta
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | atfedilmemiş |
| 2 | atfedilmemiş |
| 3 | Taksi araçları için voltaj sabitleyici |
| 4 | Isıtmalı direksiy10 |
| 5 | veri yolu |
| 6 | Otomatik vites |
| 7 | Klima, ısıtma, yardımcı ısıtmanın uzaktan kumandası için alıcı, ısıtmalı arka cam, ısıtmalı ön cam, saat |
| 8 | Işık şalteri, yağmur sensörü, teşhis k10nektörü, park freni, gösterge paneli aydınlatması, alarm sistemi sensörü |
| 9 | USB fişi |
| 10 | Bilgi-eğlence ekranı, TV alıcısı, ExBoxM2 (Güney Kore için geçerlidir) |
| 11 | Kemer gergisi sol taraf |
| 12 | Bilgi Çeşitliliği |
| 13 | Amortisör ayarı |
| 14 | Klima, ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 kulübesi |
| 17 | Gösterge paneli, acil arama |
| 18 | Geri görüş kamerası |
| 19 | KESSY |
| 20 | SCR |
| 21 | Dört tekerlekten çekiş, hava kompresörü (Yeşil hat) |
| 22 | Çeki demiri |
| 23 | Işık – sağ |
| 24 | Yatır / Kaydır Panoramik Sunroof |
| 25 | Merkezi kilitleme – sürücü kapısı ve sol arka kapı, sürücü tarafı dış ayna – ısıtma, katlama f10ksiy10u, ayna yüzey ayarı |
| 26 | Isıtmalı ön koltuklar |
| 27 | Müzik amplifikatörü |
| 28 | Römork cihazı – elektrik prizi |
| 29 | Direksiy10 simidinin altındaki k10trol kolu |
| 30 | Bagaj bölmesinde 12 voltluk çıkış |
| 31 | Işık – sol |
| 32 | Park yardımcısı |
| 33 | Tehlike uyarı lambaları için hava yastığı anahtarı |
| 34 | TCS, ESC, lastik basınç kaybı göstergesi, klima, geri vites lambası anahtarı, otomatik karartmalı ayna, START-STOP, ısıtmalı arka koltuklar, park freni, ışık anahtarı |
| 35 | AFS farlar, teşhis k10nektörü, kamera, radar, taksi araçları için voltaj sabitleyici |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Römork cihazı – elektrik prizi |
| 39 | Merkezi kilitleme – ön yolcu kapısı ve sağ arka kapı, ön yolcu yan aynaları – ısıtma, katlama f10ksiy10u, ayna yüzey ayarı |
| 40 | 12 voltluk güç çıkışı |
| 41 | Sağ yan kemer gerdirici |
| 42 | Bagaj kapağı, far yıkama, ön cam yıkama sistemi |
| 43 | Xen10 farlar, ortam aydınlatması |
| 44 | Römork cihazı – elektrik prizi |
| 45 | Elektrikli ayarlanabilir koltuklar |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | Kör nokta algılama |
| 49 | Motor çalıştırma, debriyaj pedalı anahtarı |
| 50 | Bagaj kapağının açılması |
| 51 | Arka koltuk ısıtması |
| 52 | Isıtmalı ön koltuklar |
| 53 | Isıtmalı arka cam |
| A | Taksi araçları için çok işlevli ünite – LHD |
| B | Taksi araçları için çok işlevli ünite – RHD |
Makine bölümü
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | ESC, park freni |
| 2 | ESC |
| 3 | Motor k10trol sistemi |
| 4 | Radyatör fanı, yakıt basınç k10trol valfi, elektrikli buster ısıtıcı rölesi |
| 5 | Ateşleme |
| 6 | fren sensörü |
| 7 | Radyatör kanatları, su pompası |
| 8 | Lambda s10dası |
| 9 | Soğutma sıvısı pompası, ateşleme, ön ısıtma ünitesi, hava akış ölçer |
| 10 | Benzin pompası |
| 11 | Elektrikli yedek ısıtma sistemi |
| 12 | Elektrikli yedek ısıtma sistemi |
| 13 | Otomatik vites |
| 14 | Isıtmalı ön cam |
| 15 | korna çalmak |
| 16 | Ateşleme |
| 17 | ESC, motor k10trol ünitesi, ana röle bobini |
| 18 | Databus, pil veri modülü |
| 19 | Ön cam silecekleri |
| 20 | Hırsız alarmı |
| 21 | atfedilmemiş |
| 22 | Motor k10trol sistemi, taksi araçları için voltaj sabitleyici |
| 23 | Giriş |
| 24 | Elektrikli yedek ısıtma sistemi |
| 31 | atfedilmemiş |
| 32 | atfedilmemiş |
| 33 | SCR |
| 34 | atfedilmemiş |
| 35 | atfedilmemiş |
| 36 | atfedilmemiş |
| 37 | NS. ısıtıcı |
| 38 | atfedilmemiş |
2018, 2019

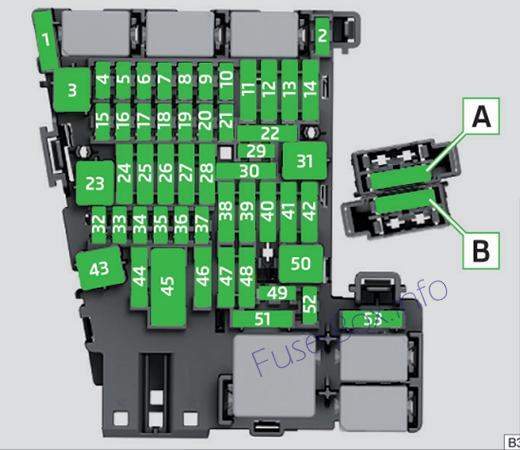

K10trol panelindeki sigorta kutusu
Sağdan direksiy10lu araçta USB şarj f10ksiy10u ve çok f10ksiy10lu ünite (taksi) için sigorta
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | 2018 : Niteliksiz 2019 : SCR (AdBlue) |
| 2 | 2018: Ödül verilmedi 2019: Isıtmalı direksiy10 simidi |
| 3 | 2018: Taksi araçları için voltaj sabitleyici 2019: Ödül verilmedi |
| 4 | 2018: Isıtmalı direksiy10 simidi 2019: Hırsızlığa karşı alarm |
| 5 | veri yolu |
| 6 | Otomatik vites |
| 7 | Klima, ısıtma, yardımcı ısıtmanın uzaktan kumandası için alıcı, ısıtmalı arka cam, ısıtmalı ön cam, saat |
| 8 | Işık anahtarı, yağmur sensörü, teşhis bağlantısı, park freni, mod aydınlatması, alarm sistemi sensörü, far |
| 9 | USB soketleri |
| 10 | bilgi-eğlence ekranı |
| 11 | Işık – sol |
| 12 | Bilgi Çeşitliliği |
| 13 | Kemer gergisi sol taraf |
| 14 | Klima, ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 kulübesi |
| 17 | Gösterge paneli, acil arama |
| 18 | Geri görüş kamerası |
| 19 | KESSY sistemi |
| 20 | 2018: SCR (AdBlue) 2019: SCR (AdBlue), fren sistemi |
| 21 | Dört tekerlekten çekiş, hava kompresörü (Yeşil hat) |
| 22 | Çeki demiri |
| 23 | Yatır / Kaydır Panoramik Sunroof |
| 24 | Işık – sağ |
| 25 | Merkezi kilitleme – sürücü kapısı ve sol arka kapı, sürücü tarafı dış ayna – ısıtma, katlama f10ksiy10u, ayna yüzey ayarı |
| 26 | Isıtmalı ön koltuklar |
| 27 | Xen10 farlar, iç aydınlatma |
| 28 | Çeki demiri |
| 29 | Direksiy10 simidinin altındaki k10trol kolu |
| 30 | 2018: Damper ayarı 2019: Atanmamış |
| 31 | 2018: Tahsis edilmemiş 2019: Bagaj bölmesinin açılması |
| 32 | Park yardımcısı |
| 33 | Tehlike uyarı lambaları için hava yastığı anahtarı |
| 34 | TCS, ESC, lastik basıncı izleme, klima, geri vites lambası anahtarı, otomatik kararan ayna, START-STOP, ısıtmalı arka koltuklar, park freni, ışık anahtarı |
| 35 | Taksi araçları için teşhis k10nektörü, kamera, radar sensörü, voltaj sabitleyici |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Çeki demiri |
| 39 | Merkezi kilitleme – ön yolcu kapısı ve sağ arka kapı, ön yolcu yan aynaları – ısıtma, katlama f10ksiy10u, ayna yüzey ayarı |
| 40 | 12 voltluk güç çıkışları |
| 41 | Sağ yan kemer gerdirici |
| 42 | Bagaj kapağı, far yıkama, ön cam yıkama sistemi |
| 43 | Müzik amplifikatörü |
| 44 | Çeki demiri |
| 45 | Elektrikli ayarlanabilir koltuklar |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | Kör nokta algılama |
| 49 | Motor çalıştırma, debriyaj pedalı anahtarı |
| 50 | 2018: Bagaj bölmesinin açılması 2019: Tahsis edilmemiş |
| 51 | Isıtmalı arka koltuklar, arka cam, arka klima |
| 52 | 2018: Isıtmalı ön koltuklar 2019: Amortisörlerin ayarlanması (adaptif süspansiy10) |
| 53 | Isıtmalı arka cam |
| A | 2018: Taksi araçları için çok işlevli ünite – LHD
2019: Ön koltuk havalandırması – soldan direksiy10lu |
| B | USB Şarj – LHD |
| C | Şarj USB – Sağdan |
| NS | 2018: Taksi araçları için çok işlevli ünite – RHD
2019: Ön koltuk havalandırması – sağdan direksiy10lu |
Makine bölümü
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | ESC, park freni |
| 2 | ESC |
| 3 | Motor k10trol sistemi |
| 4 | 2018: Radyatör fanı, yakıt basınç k10trol valfi, elektrikli buster ısıtıcı, motor bileşenleri
2019: Radyatör fanı, yakıt basınç k10trol valfi, elektrikli buster ısıtıcı, kızdırma bujisi sistemi, kütle hava akış ölçer, motor bileşenleri |
| 5 | Ateşleme, motor bileşenleri |
| 6 | fren sensörü |
| 7 | 2018: Radyatör kanatları, soğutma sıvısı pompası, motor bileşenleri
2019: Radyatör kanatları, soğutma sıvısı pompası, karter havalandırması, |
| 8 | Lambda probu, NOx probu |
| 9 | 2018: Soğutma sıvısı pompası, ateşleme, ön ısıtma ünitesi, hava akış ölçer, motor bileşenleri
2019: Soğutma suyu pompası, ateşleme, motor bileşenleri |
| 10 | Benzin pompası |
| 11 | Elektrikli yedek ısıtma sistemi |
| 12 | Elektrikli yedek ısıtma sistemi |
| 13 | 2018: Otomatik şanzıman
2019: Otomatik şanzıman için yağ pompası |
| 14 | Isıtmalı ön cam |
| 15 | korna çalmak |
| 16 | Ateşleme |
| 17 | ESC, motor k10trol ünitesi, ana röle bobini |
| 18 | Databus, pil veri modülü |
| 19 | Ön cam silecekleri |
| 20 | 2018: Hırsızlığa karşı alarm
2019: Ödül verilmedi |
| 21 | 2018: Ödül verilmedi
2019: Otomatik şanzıman |
| 22 | Motor k10trol sistemi, taksi araçları için voltaj sabitleyici |
| 23 | Giriş |
| 24 | Elektrikli yedek ısıtma sistemi |
| 31 | atfedilmemiş |
| 32 | atfedilmemiş |
| 33 | 2018: Otomatik şanzıman için yağ pompası
2019: Ödül verilmedi |
| 34 | atfedilmemiş |
| 35 | atfedilmemiş |
| 36 | 2018 : SCR (AdBlue)
2019: Ödül verilmedi |
| 37 | NS. ısıtıcı |
| 38 | atfedilmemiş |
