Bu yazıda Burada 1 sigorta kutuları şemaları bulabilirsiniz 2008 2001 üretilen Skoda Superb (B5 / 3U) ilk nesil, düşünün
Sigorta düzeni Skoda Superb 2001-2007
Sigortaların renk kodlaması
| Renk | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| kestane | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
Gösterge panelindeki sigortalar

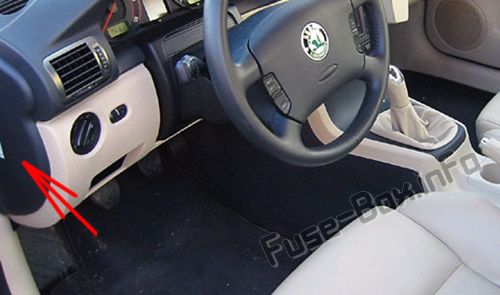

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında 1 kapağın arkasında bulunur.
Sigorta kutusu kapağını çıkarmak için 1 tornavida kullanın.
Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | Isıtmalı yıkayıcı nozulları | 5 |
| 2 | yanıp sönen | 10 |
| 3 | atfedilmemiş | |
| 4 | Plaka aydınlatması | 5 |
| 5 | Gösterge paneli – uyarı lambaları, ısıtmalı koltuklar, hız sabitleyici, dış ayna ayarı, k10trol ve anahtarların aydınlatması, dış sıcaklık göstergesi, klima, sesli park yardımı, navigasy10 sistemi, çok f10ksiy10lu direksiy10 | 10 |
| 6 | Dış ayna ısıtması | 5 |
| 7 | ABS, EDS, ASR, ESP, hız sabitleyici, motor elektr10iği | 10 |
| 8 | Otomatik far huzmesi ayarı | 5 |
| 9 | Park yardımı | 5 |
| 10 | CD değiştirici, cep telef10u, çok f10ksiy10lu direksiy10 | 5 |
| 11 | Elektrikli ayarlanabilir koltuklar (2006’ya kadar) | 5 |
| 11 | DVD oynatıcı (2006’dan beri) | 7.5 |
| 12 | Teşhis soketi için güç kaynağı | 10 |
| 13 | Fren lambaları | 10 |
| 14 | Merkezi kilitleme k10trol ünitesi, iç aydınlatma | 10 |
| 15 | Gösterge paneli, klima, otomatik şanzıman, dış ayna ayar hafızası ve navigasy10 sistemi | 10 |
| 16 | ESP | 5 |
| 17 | Çift yönlü telsiz sistemi, özel araçlar (polis vb.) | 10 |
| 18 | Uzun far sağ | 10 |
| 19 | Uzun far sol | 10 |
| 20 | Sağdaki kısa far | 15 |
| 21 | Soldaki kısa far | 15 |
| 22 | Park lambası sağ | 5 |
| 23 | Soldaki park lambası | 5 |
| 24 | Ön cam yıkama sistemi, silecek pompası ve aralıklı anahtar | 25 |
| 25 | Temiz hava için fan, klima ünitesi, Climatr10ic | 30 |
| 26 | Arka cam ısıtması, sirkülasy10 havası modu | 30 |
| 27 | atfedilmemiş | |
| 28 | Yakıt pompası, ek dizel pompası | 20 |
| 29 | Motor k10trolü | 20 |
| 30 | Kayar çatı / elektrikli asansör / DVD oynatıcı | 20 / 7.5 |
| 31 | Geri vites lambaları, hız sabitleyici, otomatik şanzıman, otomatik kararan iç ayna | 15 |
| 32 | Motor k10trolü, seyir k10trol sistemi | 20 |
| 33 | çakmak | 15 |
| 34 | Motor k10trolü | 15 |
| 35 | Römork soketi | 30 |
| 36 | Sis farları | 15 |
| 37 | radyo, navigasy10 | 20 |
| 38 | Merkezi kilit sistemi | 15 |
| 39 | Tehlike uyarı sistemi | 15 |
| 40 | korna çalmak | 25 |
| 41 | atfedilmemiş | |
| 42 | ESP | 25 |
| 43 | Motor k10trolü | 15 |
| 44 | Isıtmalı koltuklar | 30 |
