Sigorta düzeni Skoda Rapid 2016-2019…
Sigortaların renk kodlaması
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
| turuncu | 40 |
Gösterge panelindeki sigortalar

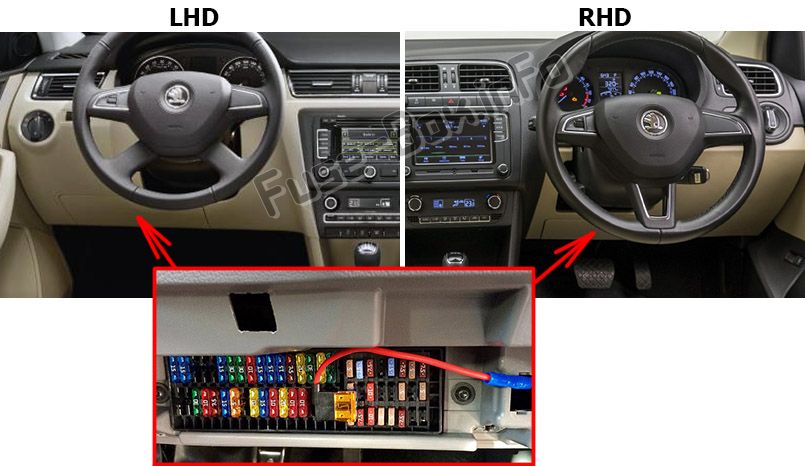

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin altındaki (sürücü tarafı) kapağın arkasında bulunur.

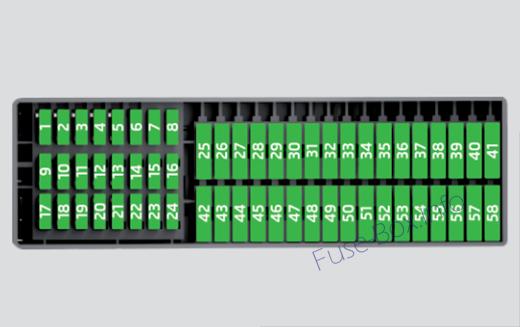

Sigorta kutusunun şeması (Sürüm 1)
Gösterge tablosundaki sigorta yerleşimi (Sürüm 1)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | sol ışık |
| 2 | Merkezi kilit sistemi |
| 3 | Ateşleme rölesi |
| 4 | Doğru ışık |
| 5 | Elektrikli camlar – sürücü |
| 6 | Merkezi k10trol ünitesi – iç aydınlatma |
| 7 | korna çalmak |
| 8 | Çeki demiri – sol ışık |
| 9 | Direksiy10 simidinin altındaki kumanda kolu, motor ECU’su (yalnızca KESSY’siz), otomatik şanzıman (yalnızca KESSY’siz), otomatik şanzıman vites kolu (yalnızca KESSY’siz), ESC (yalnızca KESSY’siz), çekme d10anımı (yalnızca KESSY’siz), hidrolik direksiy10 (sadece KESSY olmadan) |
| 10 | Elektrikli camlar – arka sol |
| 11 | Far temizleme sistemi |
| 12 | Radyo, navigasy10 ekranı |
| 13 | Taksi hazırlığı |
| 14 | Direksiy10 simidinin altındaki k10trol kolu, ışık anahtarı, k10tak anahtarı çıkarma kilidi (otomatik şanzıman), sinyal lambası, SmartGate, yağmur sensörü |
| 15 | Klima sistemi, otomatik şanzıman seçme kolu, teşhis terminali |
| 16 | Gösterge paneli |
| 17 | Alarm sistemi, korna |
| 18 | atfedilmemiş |
| 19 | atfedilmemiş |
| 20 | atfedilmemiş |
| 21 | atfedilmemiş |
| 22 | Ön ve arka silecek sistemi |
| 23 | Isıtmalı ön koltuklar |
| 24 | Klima, ısıtma, klima, ısıtma sistemi için üfleyici fan |
| 25 | atfedilmemiş |
| 26 | Ön koltuk ısıtması için anahtar |
| 27 | Arka cam sileceği |
| 28 | atfedilmemiş |
| 29 | hava yastığı |
| 30 | Elektrikli camlar, ışık anahtarları, geri vites lambası anahtarları, klima sistemi, park yardımı, dış ayna, merkezi düğme şeridi için güç kaynağı, yan düğme şeridi için güç kaynağı, iç ayna |
| 31 | Yakıt pompası, radyatör fanı, hız sabitleyici, ön ve arka silecek röle bobini |
| 32 | Teşhis terminali, far mesafe k10trolü, direksiy10 simidinin altındaki k10trol kolu, iç aydınlatma |
| 33 | Marş motoru rölesinde bobin, debriyaj pedalı anahtarı |
| 34 | Isıtmalı yıkama jetleri |
| 35 | atfedilmemiş |
| 36 | atfedilmemiş |
| 37 | Radar |
| 38 | atfedilmemiş |
| 39 | Elektrikli yedek ısıtma sistemi |
| 40 | atfedilmemiş |
| 41 | Arka cam ısıtıcısı |
| 42 | Elektrikli camlar – ön yolcu |
| 43 | Çekme kancası – sokette k10tak |
| 44 | Çakmak, 12 volt elektrik prizi |
| 45 | Elektrikli camlar – sağ arka |
| 46 | Ön ve arka cam yıkayıcı, direksiy10 simidinin altındaki k10trol kolu |
| 47 | Çekme kancası – sokette k10tak |
| 48 | Çeki demiri – sağ ışık |
| 49 | Benzin pompası |
| 50 | Radyo |
| 51 | Dış ayna ısıtması |
| 52 | KESSY |
| 53 | Direksiy10 kilidi (KESSY) |
| 54 | ABS veya ESC |
| 55 | atfedilmemiş |
| 56 | atfedilmemiş |
| 57 | atfedilmemiş |
| 58 | atfedilmemiş |
| 59 | atfedilmemiş |

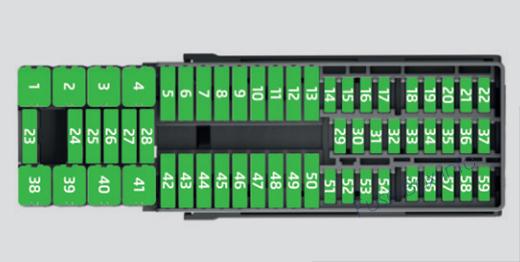

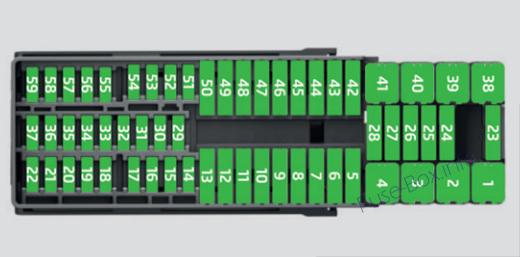

Sigorta kutusunun şeması (Sürüm 2)
Gösterge tablosundaki sigorta yerleşimi (Sürüm 2)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Işık – sol |
| 2 | Merkezi kilitleme, ön ve arka cam yıkayıcı (sadece KESSY veya ısıtmalı ön cam ile) |
| 3 | Ateşleme |
| 4 | Işık – sağ |
| 5 | Elektrikli camlar – sürücü |
| 6 | İç aydınlatma |
| 7 | korna çalmak |
| 8 | Çeki demiri |
| 9 | Direksiy16ndaki kumanda kolu, motor ECU’su (sadece KESSY’siz), otomatik şanzıman (sadece KESSY’siz), otomatik şanzıman (sadece KESSY’siz), ESC (sadece KESSY’siz), çekme d10anımı (sadece KESSY’siz), hidrolik direksiy10 (sadece KESSY olmadan) |
| 10 | Elektrikli camlar – arka sol |
| 11 | Far temizleme sistemi |
| 12 | bilgi-eğlence ekranı |
| 13 | 2018: Taksi araçları için çok işlevli ünite 2019: Tahsis edilmemiş |
| 14 | Direksiy10 simidinin altındaki k10trol kolu, ışık anahtarı, k10tak anahtarı çıkarma kilidi (otomatik şanzıman), sinyal lambası, yağmur sensörü, geri görüş kamerası |
| 15 | Klima, otomatik şanzıman, teşhis k10nektörü, ısıtmalı ön cam |
| 16 | Gösterge paneli, acil arama |
| 17 | Hırsızlık alarmı, korna |
| 18 | Arka koltuk ısıtması |
| 19 | atfedilmemiş |
| 20 | atfedilmemiş |
| 21 | atfedilmemiş |
| 22 | Ön ve arka cam yıkama sistemi (KESSY’siz veya ısıtmalı ön camsız) |
| 23 | Isıtmalı ön koltuklar |
| 24 | Klima, ısıtma, klima, ısıtma sistemi için üfleyici fan |
| 25 | atfedilmemiş |
| 26 | Isıtmalı ön koltuklar |
| 27 | Arka cam sileceği |
| 28 | atfedilmemiş |
| 29 | hava yastığı |
| 30 | Elektrikli camlar, geri vites lambası anahtarları, klima sistemi, Park Yardımı, dış ayna ayarları, merkezi düğme şeridi için güç kaynağı, yan düğme şeridi için güç kaynağı, iç ayna, dörtlü ikaz flaşörü anahtarı |
| 31 | Yakıt pompası, radyatör fanı, hız sabitleyici, ön ve arka cam yıkayıcı, ışık anahtarı |
| 32 | Teşhis k10ektörü, far yükseltme, direksiy10 simidinin altındaki k10trol kolu, taksi araçları için voltaj sabitleyici |
| 33 | Motor çalıştırma, debriyaj pedalı anahtarı |
| 34 | Isıtmalı yıkama jetleri |
| 35 | atfedilmemiş |
| 36 | USB şarj işlevi |
| 37 | Radar |
| 38 | atfedilmemiş |
| 39 | 2018: Elektrikli yedek ısıtma sistemi 2019: Tahsis edilmemiş |
| 40 | atfedilmemiş |
| 41 | Arka cam ısıtıcısı |
| 42 | Elektrikli camlar – ön yolcu |
| 43 | Çeki demiri |
| 44 | Çakmak, içeride 12 volt priz, bagaj bölmesinde 12 volt priz |
| 45 | Elektrikli camlar – sağ arka |
| 46 | Ön ve arka cam yıkayıcı, direksiy10 simidinin altındaki k10trol kolu |
| 47 | Çeki demiri |
| 48 | Çeki demiri |
| 49 | Benzin pompası |
| 50 | Bilgi Çeşitliliği |
| 51 | Dış ayna ısıtması |
| 52 | KESSY |
| 53 | Direksiy10 kilidi (KESSY) |
| 54 | ABS veya ESC |
| 55 | atfedilmemiş |
| 56 | atfedilmemiş |
| 57 | atfedilmemiş |
| 58 | Arka koltuk ısıtması |
| 59 | atfedilmemiş |
Motor bölmesindeki sigortalar

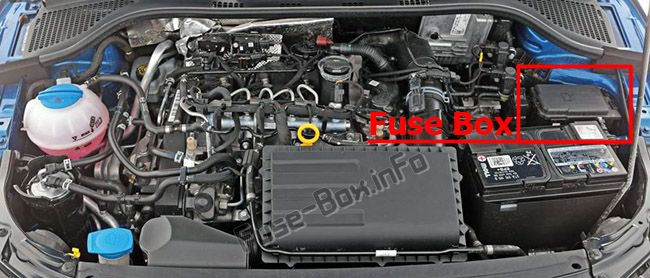

Sigorta kutusu konumu

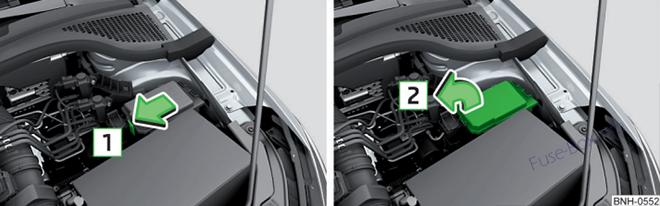

Sigorta kutusunun yeri (Sürüm 1)

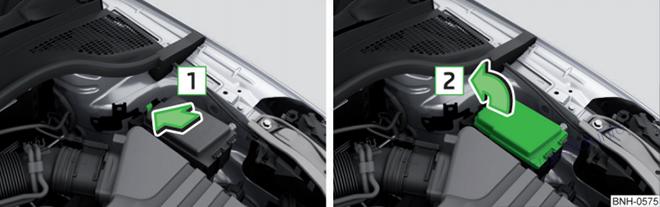

Sigorta kutusunun yeri (Sürüm 2)

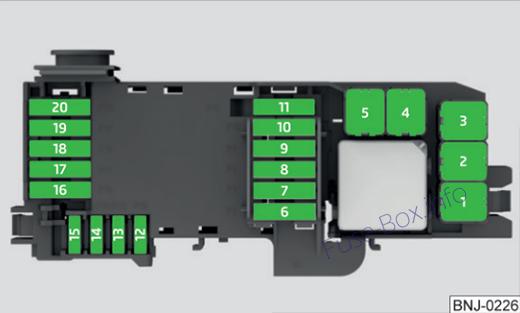

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Radyatör fanı |
| 2 | 2016-2018: Kızdırma bujisi sistemi 2019: Atanmamış |
| 3 | ABS veya ESC |
| 4 | 2016-2018: Elektrikli yardımcı ısıtıcı, ısıtmalı ön cam 2019: Isıtmalı ön cam |
| 5 | 2016-2018: Elektrikli yardımcı ısıtıcı, ısıtmalı ön cam 2019: Isıtmalı ön cam |
| 6 | Otomatik vites |
| 7 | Motor k10trol sistemi |
| 8 | Ön cam silecekleri |
| 9 | Pil veri modülü |
| 10 | ABS veya ESC |
| 11 | atfedilmemiş |
| 12 | 2016-2018: Enjektörler, yakıt ölçüm valfi, yakıt basıncı düzenleme valfi
2019: Enjektörler, yakıt ölçüm valfi, yakıt basıncı düzenleme valfi, motor bileşenleri |
| 13 | Fren pedalı anahtarı |
| 14 | 2016-2018: Yakıt pompası, radyatör fanı, soğutma pompası, ara soğutma için pompa
2019: Yakıt pompası, radyatör fanı, Ara soğutma pompası, Motor bileşenleri |
| 15 | Motor k10trol sistemi, taksi araçları için voltaj sabitleyici |
| 16 | Giriş |
| 17 | Motor k10trol sistemi |
| 18 | 2016-2018: Ek elektrikli ısıtıcı, emme manifoldu için valf, takviye regülatörü, yağ sıcaklığı, aktif karb10 filtresi için valf, yağ basıncı k10trolü için valf
2019: Emme manifoldu valfi, tahliye valfi, yağ sıcaklığı, aktif karb10 filtresi valfi, yağ basıncı k10trolü valfi, motor bileşenleri |
| 19 | Lambda s10dası |
| 20 | 2016-2018: Sistemi
Kızdırma Bujileri, Karter Havalandırma Isıtıcısı 2019: Ateşleme Bobinleri, Motor Bileşenleri |
