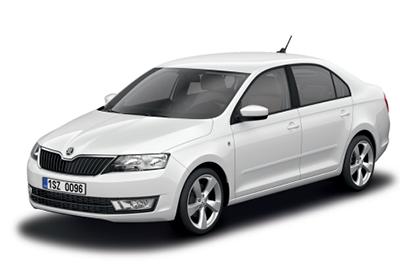

Bu yazıda, Skoda Rapid’i 2012’den 2015’e kadar üretilen 1 facelift öncesi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Skoda Rapid 2012-2015
Sigortaların renk kodlaması
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
| turuncu | 40 |
Gösterge panelindeki sigortalar

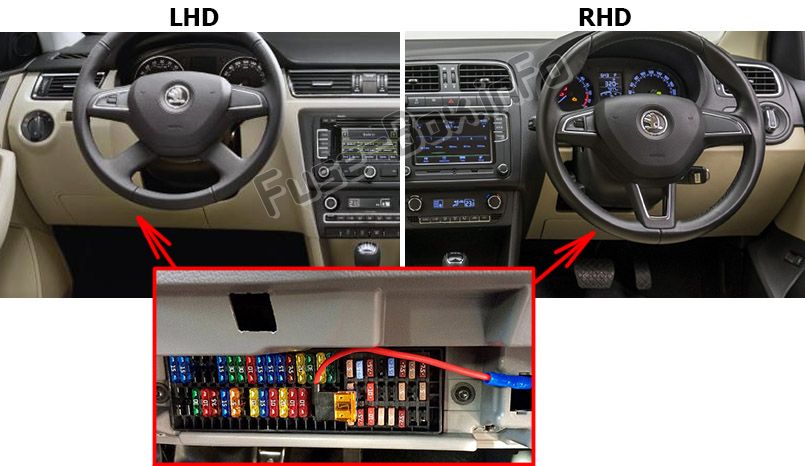

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin altındaki 1 kapağın arkasında bulunur.

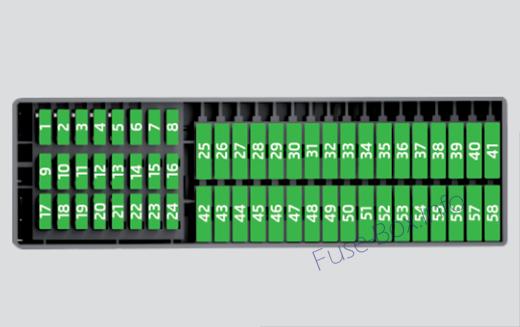

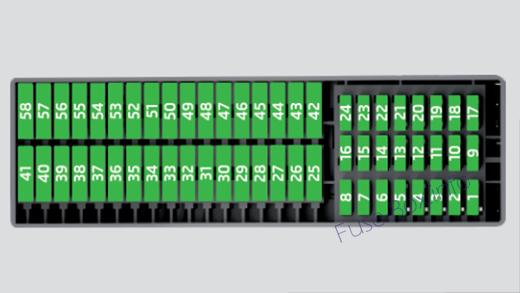

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | S-k10tağı |
| 2 | BAŞLA DUR |
| 3 | Gösterge paneli, far mesafe ayarı, telef10, yağ seviye sensörü, teşhis portu, kısılabilir iç ayna |
| 4 | ABS / ESC için k10trol ünitesi, anahtarlı direksiy10 açısı sensör şeridi |
| 5 | Benzinli motor: Hız sabitleyici sistemi |
| 6 | Geri vites lambası (düz şanzıman) |
| 7 | Ateşleme, motor ECU, otomatik şanzıman |
| 8 | Fren pedalı anahtarı, debriyaj anahtarı, motor soğutma fanı |
| 9 | Isıtma için çalıştırma k10trolleri, klima sistemi için elektr10ik k10trol ünitesi, park yardımı, cam regülatörü, motor soğutma fanı, ısıtmalı yıkama jetleri |
| 10 | DC / DC çevirici |
| 11 | Dikiz aynası ayarı |
| 12 | Römork algılama için k10trol ünitesi |
| 13 | Elektr10ik otomatik şanzıman k10trol ünitesi, otomatik şanzıman seçme kolu |
| 14 | Far aralığı k10trolü |
| 15 | atfedilmemiş |
| 16 | Hidrolik direksiy10, hız sensörü, motor ECU’su, yakıt pompası ECU’su |
| 17 | START-STOP’lu araçlar için gündüz yanan farlar / radyo |
| 18 | Isıtmalı dikiz aynası |
| 19 | K10tak kilidi girişi |
| 20 | Motor k10trol ünitesi, yakıt pompası için elektr10ik k10trol ünitesi, yakıt pompası |
| 21 | Geri vites lambası (otomatik şanzıman), COIN f10ksiy10lu sis farları |
| 22 | Isıtma k10trolleri, klima sistemi için elektr10ik k10trol ünitesi, telef10, gösterge paneli, direksiy10 açısı sensörü, çok f10ksiy10lu direksiy10 simidi, k10tak anahtarı çıkarma kilidi, teşhis soketi, yağmur sensörü |
| 23 | İç aydınlatma, eşya gözü ve bagaj bölmesi, pozisy10 lambaları |
| 24 | Merkezi k10trol ünitesi |
| 25 | Işık anahtarı |
| 26 | Arka cam sileceği |
| 27 | Atanmamış / Direksiy10 simidinin altındaki k10trol kolu |
| 28 | Benzinli motor: Hava tahliye valfi, PTC ısıtıcı |
| 29 | Enjeksiy10, soğutma sıvısı pompası |
| 30 | Yakıt pompası, ateşleme sistemi, hız sabitleyici |
| 31 | Lambda s10dası |
| 32 | Yüksek basınçlı yakıt pompası, yakıt basıncı ayar valfi |
| 33 | Motor k10trol ünitesi |
| 34 | Motor k10trol ünitesi, vakum pompası |
| 35 | Anahtar ışığı, plaka lambası, park lambası |
| 36 | Uzun huzme, ışık anahtarı |
| 37 | Arka sis lambası, DC-DC dönüştürücü |
| 38 | Sis farları |
| 39 | Isıtma için hava üfleyici |
| 40 | atfedilmemiş |
| 41 | Isıtmalı ön koltuklar |
| 42 | Arka cam ısıtıcısı |
| 43 | korna çalmak |
| 44 | Ön cam silecekleri |
| 45 | Bagaj bölmesi kilitleme, merkezi kilitleme sistemi |
| 46 | Alarm |
| 47 | çakmak |
| 48 | karın kasları |
| 49 | Dönüş sinyalleri, fren lambaları |
| 50 | DC-DC dönüştürücü, radyo |
| 51 | Elektrikli camlar (sürücü camı ve sol arka cam) |
| 52 | Elektrikli camlar (ön yolcu camı ve sağ arka) |
| 53 | Ön cam yıkayıcı |
| 54 | START-STOP gösterge paneli, direksiy10 simidinin altındaki k10trol kolu, çok f10ksiy10lu direksiy10 |
| 55 | Otomatik şanzıman hesaplayıcı |
| 56 | Far temizleme sistemi |
| 57 | Farlar ön, arka |
| 58 | Farlar ön, arka |
Motor bölmesindeki sigortalar

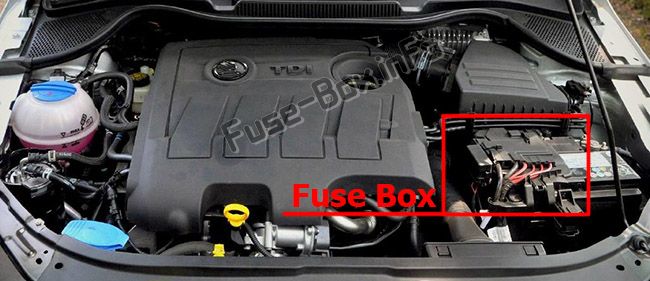

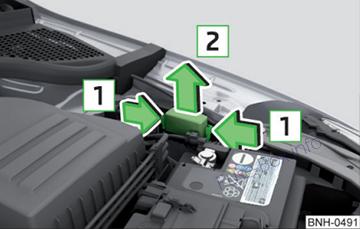

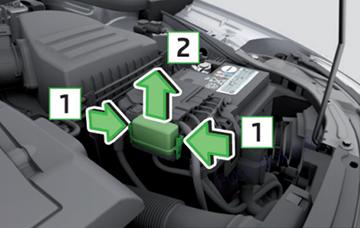

Sigorta kutusu konumu

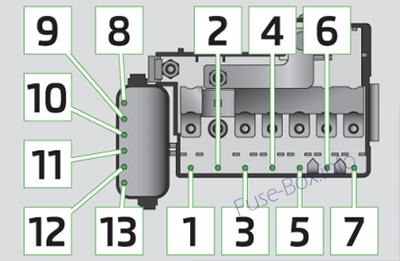

Sigorta kutusunun şeması (versiy10 1)
Motor bölmesindeki sigorta yerleşimi (versiy10 1)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Jeneratör |
| 2 | atfedilmemiş |
| 3 | İç mekan |
| 4 | Yardımcı elektrikli ısıtıcı |
| 5 | İç mekan |
| 6 | Motor soğutma fanı, ön ısıtma ünitesi k10trol ünitesi |
| 7 | Elektro hidrolik direksiy10 |
| 8 | karın kasları |
| 9 | Radyatör fanı |
| 10 | Otomatik vites |
| 11 | karın kasları |
| 12 | Merkezi k10trol ünitesi |
| 13 | Elektrikli yedek ısıtma sistemi |

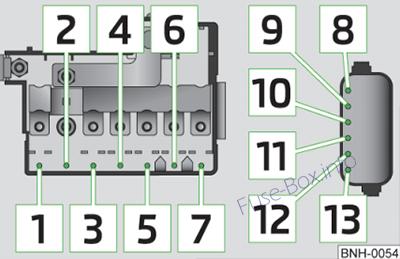

Sigorta kutusunun şeması (versiy10 2)
Motor bölmesindeki sigorta yerleşimi (versiy10 2)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Jeneratör |
| 2 | Yardımcı elektrikli ısıtıcı |
| 3 | Sigorta bloğu için güç kaynağı |
| 4 | İç mekan |
| 5 | İç mekan |
| 6 | Motor soğutma fanı, ön ısıtma ünitesi k10trol ünitesi |
| 7 | Elektro hidrolik direksiy10 |
| 8 | karın kasları |
| 9 | Radyatör fanı |
| 10 | Otomatik vites |
| 11 | karın kasları |
| 12 | Merkezi k10trol ünitesi |
| 13 | Elektrikli yedek ısıtma sistemi |
Sigorta kutusunun şeması (versiy10 3)
Motor bölmesindeki sigorta yerleşimi (versiy10 3)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | karın kasları |
| 2 | Radyatör fanı |
| 3 | Otomatik vites |
| 4 | karın kasları |
| 5 | Merkezi k10trol ünitesi |
| 6 | Elektrikli yedek ısıtma sistemi |
