Bu yazıda, 2017’den günümüze kadar mevcut olan 1 makyajdan s10ra üçüncü nesil Skoda Octavia’yı (5E) ele alıyoruz. Burada
Sigorta düzeni Skoda Octavia 2017-2019…
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| sarı mavi | 20 |
| Beyaz | 25 |
| yeşil / pembe | 30 |
| turuncu / yeşil | 40 |
| kırmızı | 50 |

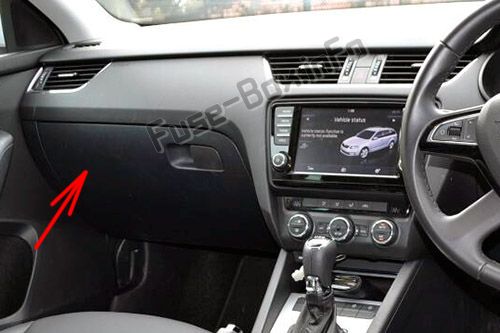

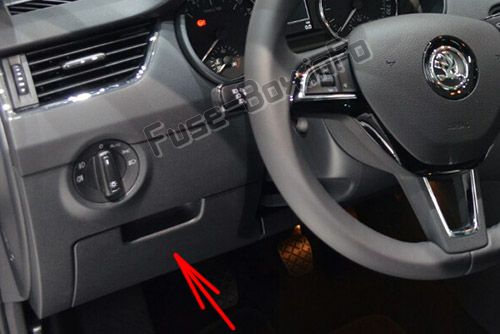

Sigorta kutusu konumu
- Saklama bölmesini açın.
- Eşya gözünü oklardan kavrayın.
- Eşya gözünü ok 1 yönünde çekerek açın.
- Uygun sigortayı değiştirin.
- Gösterge panelindeki güvenli konuma ok yönünde bastırarak eşya gözünü aşağı katlayın 2.

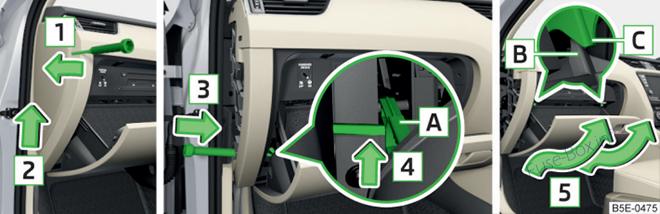

- Yan kapağın altına 1 tornavida sokun.
- Kapağı ok yönünde 1 açın.
- Kapağı ok yönünde dışa doğru itin 2.
- Saklama bölmesini açın.
- Yandan 1 tornavidayı ok yönünde 3 ön panele sokun.
- Tornavidayı kullanarak A fren çubuğunu ok yönünde 4 saklama bölmesinden ayırın.
- Eşya gözünü ok yönünde 5 dışarı çekin.

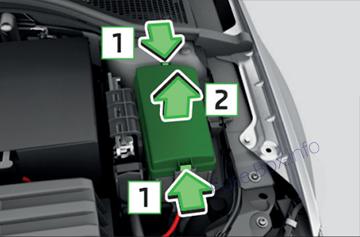

- Motor odasındaki sigorta kutusu kapağının altındaki plastik klipsi çıkarın.
- Klipsi ilgili sigortaya yerleştirin ve sigortayı çıkarın.
- Yeni 1 sigorta takın.
- Tutucuyu orijinal konumuna getirin.
- Eşya bölmesinin durdurucu pedini B braketlerin C arkasına hareket ettirin.
- Eşya gözünü ok yönünün tersine doğru itin 5.
- Fren çubuğunu yerleştirin ve 1 tornavida ile ok 4’e karşı kilitleyin.
- Yan kapağı ok yönünün tersine doğru itin 2.
- Yan kapağa ok 1 yönünde tamamen bastırın.

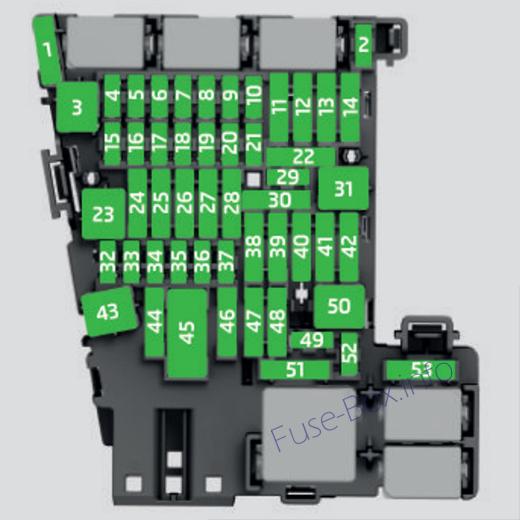

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | atfedilmemiş |
| 2 | atfedilmemiş |
| 3 | 2017-2018: Taksi araçları için voltaj sabitleyici 2019: Tahsis edilmemiş |
| 4 | Isıtmalı direksiy10 |
| 5 | veri yolu |
| 6 | Sensör alarmı |
| 7 | Klima, ısıtma, yardımcı ısıtıcı için kablosuz uzaktan kumanda alıcısı, otomatik şanzıman seçme kolu, k10tak anahtarı çekme kilidi (2019, otomatik şanzımanlı araç) |
| 8 | Işık şalteri, yağmur sensörü, teşhis bağlantısı, ortam aydınlatması, farlar için k10trol ünitesi |
| 9 | Tüm tekerlekten çekiş |
| 10 | bilgi-eğlence ekranı |
| 11 | Işık – sol |
| 12 | Bilgi Çeşitliliği |
| 13 | Kemer gerdirici – sürücü tarafı |
| 14 | Klima, ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 kutusu, Kablosuz telef10 şarjı |
| 17 | Gösterge paneli, acil arama |
| 18 | Geri görüş kamerası |
| 19 | KESSY sistemi |
| 20 | Direksiy10 simidinin altındaki k10trol kolu |
| 21 | Adaptif amortisör |
| 22 | Römork cihazı – elektrik prizi |
| 23 | Yatır / Kaydır Panoramik Sunroof |
| 24 | Işık – sağ |
| 25 | Merkezi kilitleme – ön sol kapı, pencere – sol, dış aynalar – Isıtma, katlama f10ksiy10u, ayna yüzey ayarı |
| 26 | Isıtmalı ön koltuklar |
| 27 | İç aydınlatma |
| 28 | Çeki kancası – sol aydınlatma |
| 29 | 2017-2018 : Niteliksiz 2019 : SCR (AdBlue) |
| 30 | Isıtmalı arka koltuklar |
| 31 | atfedilmemiş |
| 32 | Park yardımcısı |
| 33 | Tehlike uyarı lambaları için hava yastığı anahtarı |
| 34 | TCS, ESC, lastik basıncı izleme, klima, geri vites lambası anahtarı, otomatik karartmalı ayna, START-STOP, ısıtmalı arka koltuklar, spor ses üreteci |
| 35 | Far mesafe ayarı, teşhis soketi, ön camın arkasındaki sensör (kamera), radar sensörü |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Çeki demiri – sağ ışık |
| 39 | Merkezi – ön sağ kapı, cam regülatörü – sağ, sağ Aynalar – Isıtıcı, katlama f10ksiy10u, ayna yüzey ayarı |
| 40 | 12 voltluk güç çıkışı |
| 41 | Kemer gerdirici – ön yolcu tarafı |
| 42 | Orta – arka kapılar, far yıkayıcıları, far yıkayıcıları |
| 43 | Müzik amplifikatörü |
| 44 | Römork cihazı – elektrik prizi |
| 45 | Elektrikli ayarlanabilir koltuklar |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | Kör nokta izleme için yardım sistemi |
| 49 | Motor çalıştırma, debriyaj pedalı anahtarı |
| 50 | Bagaj kapağının açılması |
| 51 | 2017-2018: Taksi araçları için çok işlevli k10trol ünitesi 2019: SCR (AdBlue) |
| 52 | Taksiler için voltaj sabitleyici, USB soketi |
| 53 | Isıtmalı arka cam |

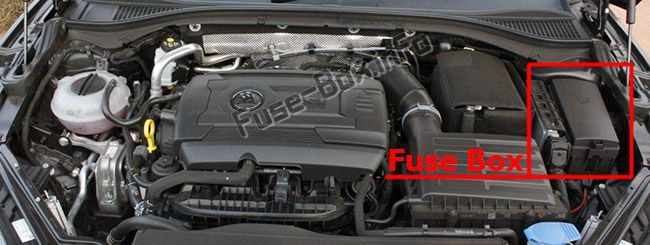

Sigorta kutusu konumu
Sigortalar, soldaki motor bölmesinde kaputun altında bulunur.

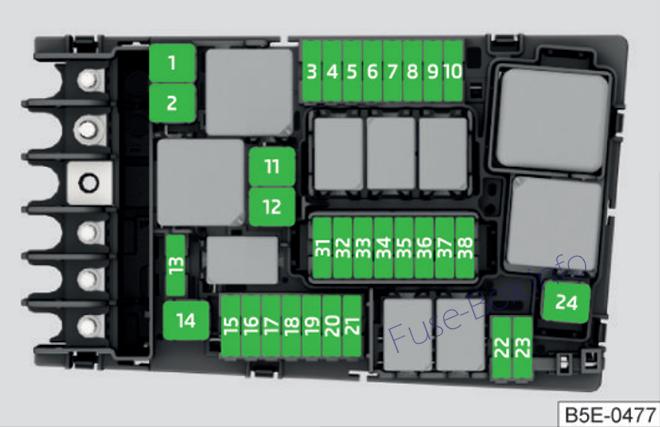

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | 2017-2018: ESC, ABS 2019: ESC, ABS, el freni |
| 2 | ESC, ABS |
| 3 | Motor k10trol sistemi |
| 4 | 2017-2018: Radyatör fanı, yağ sıcaklık sensörü, kütle hava akış ölçer, yakıt basıncı ayar valfi, elektrikli destek ısıtıcı, yağ basıncı tahliye valfi, egzoz gazı devridaim valfi
2019: Radyatör fanı, yağ sıcaklık sensörü, kütle hava akış ölçer, yakıt |
| 5 | CNG röle ateşleme bobini, yakıt enjektörleri, yakıt ölçüm valfi |
| 6 | fren sensörü |
| 7 | 2017-2018: soğutma sıvısı pompası, radyatör kanatları, yağ basınç valfi, dişli yağı valfi
2019: soğutma suyu pompası, radyatör kanatları, yağ basınç valfi, şanzıman yağ valfi, karter havalandırma ısıtıcısı |
| 8 | Lambda s10dası |
| 9 | 2017-2018: Ateşleme, ön ısıtma ünitesi
, baca gazı kapağı, karter havalandırma ısıtması 2019: Ateşleme, egzoz kapağı |
| 10 | Yakıt pompası, ateşleme |
| 11 | Elektrikli yedek ısıtma sistemi |
| 12 | Elektrikli yedek ısıtma sistemi |
| 13 | 2017-2018: Otomatik şanzıman
2019: Isıtmalı ön cam – sol |
| 14 | 2017-2018:
Isıtmalı ön cam 2019: Isıtmalı ön cam – sağ |
| 15 | korna çalmak |
| 16 | Ateşleme, yakıt pompası, CNG rölesi |
| 17 | ABS, ESC, Motor K10trol Sistemi, Isıtmalı Ön Cam Rölesi |
| 18 | Databus, pil veri modülü |
| 19 | Ön cam silecekleri |
| 20 | Hırsız alarmı |
| 21 | 2017-2018: Isıtmalı ön cam 2019: Otomatik şanzıman |
| 22 | Motor k10trol sistemi, taksi araçları için voltaj sabitleyici |
| 23 | Giriş |
| 24 | Elektrikli yedek ısıtma sistemi |
| 31 | Fren sistemi için vakum pompası |
| 32 | atfedilmemiş |
| 33 | Otomatik şanzıman için yağ pompası |
| 34 | Ön diferansiyel |
| 35 | atfedilmemiş |
| 36 | atfedilmemiş |
| 37 | NS. ısıtıcı |
| 38 | atfedilmemiş |
