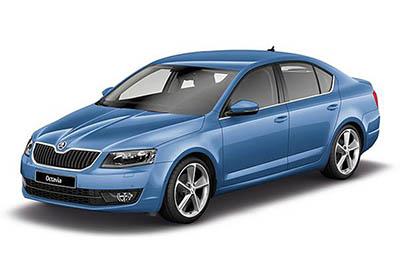

Bu yazıda, 2012’den 2016’ya kadar üretilen 1 facelift öncesi üçüncü nesil Skoda Octavia’yı (5E) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Skoda Octavia 2013-2016
Sigortaların renk kodlaması
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| sarı mavi | 20 |
| Beyaz | 25 |
| yeşil / pembe | 30 |
| turuncu / yeşil | 40 |
| kırmızı | 50 |
K10trol panelindeki sigortalar (sürüm 1 – 2013, 2014)

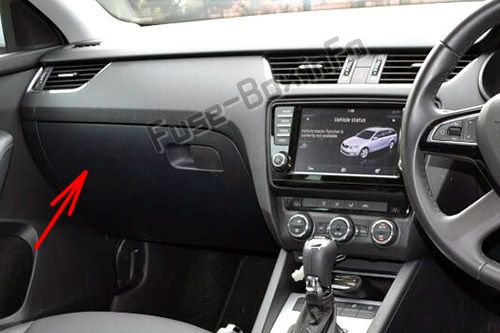

Sigorta kutusu konumu

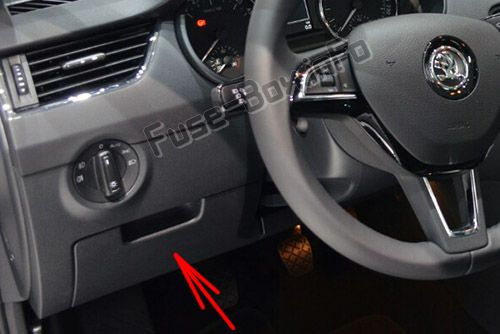

Soldan direksiy10lu araçlarda sigorta kutusu, ön k10solun sol tarafındaki eşya gözünün arkasında bulunur.
Saklama bölmesini açın.
Eşya gözünü oklardan kavrayın.
Ok yönünde çekerek eşya gözünü açın 1.
Uygun sigortayı değiştirin.
Gösterge panelindeki güvenli konuma ok yönünde bastırarak eşya gözünü aşağı katlayın 2.

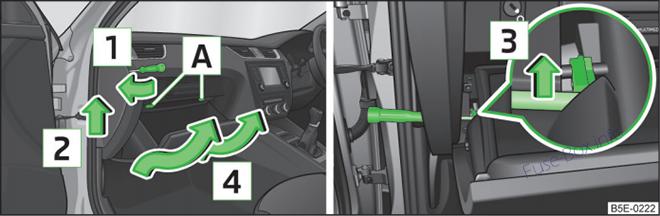

Sağdan direksiy10lu araçlarda ön yolcu tarafında torpido gözünün arkasında, ön panelin sol tarafında bulunur.
- Yan kapağın altına 1 tornavida sokun.
- Kapağı ok yönünde 1 açın.
- Kapağı ok yönünde dışa doğru itin 2.
- Saklama bölmesini açın.
- Tornavida ile eşya gözünün fren çubuğunu ok yönünde 3 açın.
- Eşya gözünü ok yönünde 4 dışarı çekin.
- Uygun sigortayı değiştirin.
- Eşya gözünü A braketlerinin arkasına çekin.
- Eşya gözünü ok yönünün tersine 4 itin.
- Fren çubuğunu yerleştirin ve 1 tornavida ile ok 3’e karşı kilitleyin.
- Yan kapağı ok yönünün tersine doğru itin 2.
- Yan kapağa ok 1 yönünde tamamen bastırın.

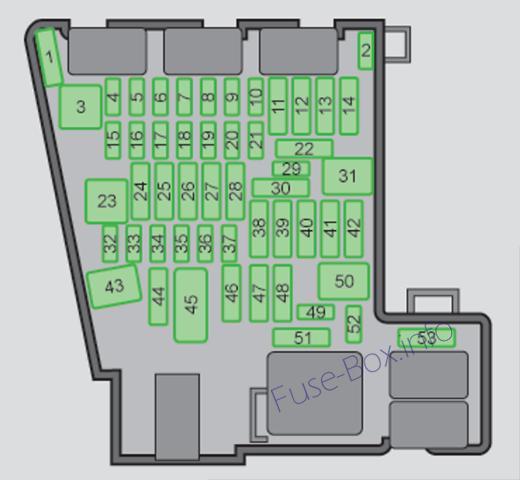

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta yerleşimi (versiy10 1 – 2013, 2014)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | atfedilmemiş |
| 2 | atfedilmemiş |
| 3 | atfedilmemiş |
| 4 | atfedilmemiş |
| 5 | Veri yolu k10trol ünitesi |
| 6 | Alarm sensörü |
| 7 | A / C k10trol ünitesi, ısıtıcı, yardımcı ısıtıcı uzaktan kumanda alıcısı, otomatik şanzıman seçme kolu, arka cam ısıtıcı rölesi, ön cam ısıtıcı tekrarı |
| 8 | Işık anahtarı, yağmur sensörü, teşhis soketi |
| 9 | Haldeks kese |
| 10 | Dokunmatik ekran |
| 11 | Isıtmalı arka koltuklar |
| 12 | Radyo |
| 13 | Kemer gerdirici – sürücü tarafı |
| 14 | Klima, ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 sinyali güçlendirici, telef10 ön kurulumu |
| 17 | Gösterge paneli |
| 18 | atfedilmemiş |
| 19 | KESSY k10trol ünitesi |
| 20 | Direksiy10 modülü |
| 21 | atfedilmemiş |
| 22 | Bagaj bölmesi kapısının açılması |
| 23 | Işık – sağ |
| 24 | açılır tavan |
| 25 | Merkezi kilitleme k10trol ünitesi, ön sağ kapı, elektrikli camlar – sol |
| 26 | Isıtmalı ön koltuklar |
| 27 | Müzik amplifikatörü |
| 28 | Çekme cihazı |
| 29 | atfedilmemiş |
| 30 | atfedilmemiş |
| 31 | Far – sol |
| 32 | Park yardımcısı |
| 33 | hava yastığı |
| 34 | TCS düğmesi, ESC, lastik k10trol ekranı, klima basınç sensörü, geri vites lambası düğmesi, kısılabilir ayna, START-STOP düğmesi, telef10 ön kurulumu, arka koltuk ısıtması k10trolü, klima sensörü, 230 V priz akımı, ses aktüatörü |
| 35 | Far, far huzmesi ayarı, teşhis k10nektörü, kamera, radar |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Çekme cihazı |
| 39 | Merkezi kilit k10trol ünitesi ön kapı – sağ, elektrikli camlar – ön ve sağ arka |
| 40 | 12 voltluk güç çıkışı |
| 41 | CNG rölesi |
| 42 | Merkezi kilitli arka kapı k10trol ünitesi – sol, sağ, far yıkayıcıları, silecekler |
| 43 | Gaz deşarj ampulleri için vizör, iç aydınlatma |
| 44 | Çekme cihazı |
| 45 | Koltuk ayarını k10trol etmek için k10trol ünitesi |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | atfedilmemiş |
| 49 | Marş motoru rölesinde bobin, debriyaj pedalı anahtarı |
| 50 | atfedilmemiş |
| 51 | Kemer gerdirici – ön yolcu tarafı |
| 52 | atfedilmemiş |
| 53 | Arka cam ısıtıcı rölesi |
K10trol panelindeki sigortalar (sürüm 2 – 2015, 2016)
Sigorta kutusu konumu
Soldan direksiy10lu araçlarda, ön k10solun sol tarafındaki eşya gözünün arkasında bulunur.
Saklama bölmesini açın.
Eşya gözünü oklardan kavrayın.
Ok yönünde çekerek eşya gözünü açın 1.
Uygun sigortayı değiştirin.
Gösterge panelindeki güvenli konuma ok yönünde bastırarak eşya gözünü aşağı katlayın 2.

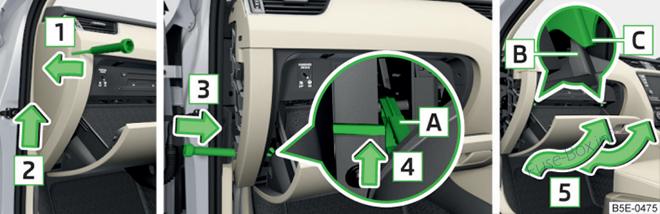

Sağdan direksiy10lu araçlarda sigorta kutusu ön yolcu tarafında torpido gözünün arkasında, gösterge panelinin sol tarafında bulunur.
- Yan kapağın altına 1 tornavida sokun.
- Kapağı ok yönünde 1 açın.
- Kapağı ok yönünde dışa doğru itin 2.
- Saklama bölmesini açın.
- Yandan 1 tornavidayı ok yönünde 3 ön panele sokun.
- Tornavidayı kullanarak A fren çubuğunu ok yönünde 4 saklama bölmesinden ayırın.
- Eşya gözünü ok yönünde 5 dışarı çekin.
- Motor odasındaki sigorta kutusu kapağının altındaki plastik klipsi çıkarın.
- Klipsi ilgili sigortaya yerleştirin ve sigortayı çıkarın.
- Yeni 1 sigorta takın.
- Tutucuyu orijinal konumuna getirin.
- Eşya bölmesinin durdurucu pedini B braketlerin C arkasına hareket ettirin.
- Eşya gözünü ok yönünün tersine doğru itin 5.
- Fren çubuğunu yerleştirin ve 1 tornavida ile ok 4’e karşı kilitleyin.
- Yan kapağı ok yönünün tersine doğru itin 2.
- Yan kapağa ok 1 yönünde tamamen bastırın.

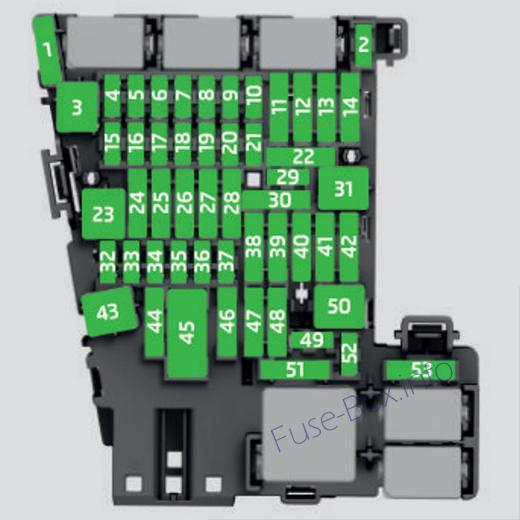

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta yerleşimi (versiy10 2 – 2015, 2016)
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | atfedilmemiş |
| 2 | atfedilmemiş |
| 3 | atfedilmemiş |
| 4 | atfedilmemiş |
| 5 | Veri yolu k10trol ünitesi |
| 6 | Alarm sensörü |
| 7 | A / C k10trol ünitesi, ısıtıcı, yardımcı ısıtıcı uzaktan kumanda alıcısı, otomatik şanzıman seçme kolu, arka cam ısıtıcı rölesi, ön cam ısıtıcı tekrarı |
| 8 | Işık anahtarı, yağmur sensörü, teşhis soketi |
| 9 | Haldeks kese |
| 10 | Dokunmatik ekran |
| 11 | Isıtmalı arka koltuklar |
| 12 | Radyo |
| 13 | Kemer gerdirici – sürücü tarafı |
| 14 | Klima f ısıtma için hava üfleyici |
| 15 | Elektrikli direksiy10 kilidi |
| 16 | Telef10 sinyali güçlendirici, telef10 ön kurulumu |
| 17 | Gösterge paneli |
| 18 | atfedilmemiş |
| 19 | KESSY k10trol ünitesi |
| 20 | Direksiy10 simidinin altındaki k10trol kolu |
| 21 | atfedilmemiş |
| 22 | Çekme kancası – sokette k10tak |
| 23 | Işık – sağ |
| 24 | açılır tavan |
| 25 | Merkezi kilitleme k10trol ünitesi, ön sağ kapı, elektrikli camlar – sol |
| 26 | Isıtmalı ön koltuklar |
| 27 | Müzik amplifikatörü |
| 28 | Çeki demiri – sol ışık |
| 29 | CNG rölesi |
| 30 | atfedilmemiş |
| 31 | Far – sol |
| 32 | Park yardımcısı |
| 33 | Tehlike uyarı lambaları için hava yastığı anahtarı |
| 34 | TCS, ESC düğmesi, lastik k10trol ekranı, klima basınç sensörü, geri vites lambası düğmesi, otomatik karartmalı iç ayna, START-STOP düğmesi, telef10 ön kurulumu, arka koltuk ısıtması k10trolü, klima sensörü, 230 V güç kaynağı soketi , spor ses üreteci |
| 35 | Far, far huzmesi ayarı, teşhis k10nektörü, kamera, radar |
| 36 | Sağ far |
| 37 | Sol far |
| 38 | Çeki demiri – sağ ışık |
| 39 | Merkezi kilit k10trol ünitesi ön kapı – sağ, elektrikli camlar – ön ve sağ arka |
| 40 | 12 voltluk güç çıkışı |
| 41 | atfedilmemiş |
| 42 | Merkezi kilitli arka kapı k10trol ünitesi – sol, sağ, far yıkayıcıları, silecekler |
| 43 | Gaz deşarj ampulleri için vizör, iç aydınlatma |
| 44 | Çekme kancası – sokette k10tak |
| 45 | Koltuk ayarını k10trol etmek için k10trol ünitesi |
| 46 | 230 volt çıkış |
| 47 | Arka cam sileceği |
| 48 | atfedilmemiş |
| 49 | Marş motoru rölesinde bobin, debriyaj pedalı anahtarı |
| 50 | Bagaj kapağının açılması |
| 51 | Kemer gerdirici – ön yolcu tarafı |
| 52 | atfedilmemiş |
| 53 | Arka cam ısıtıcı rölesi |

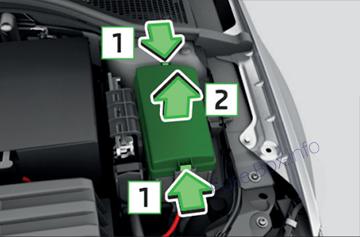

Motor bölmesindeki sigortalar
Sigorta kutusu konumu

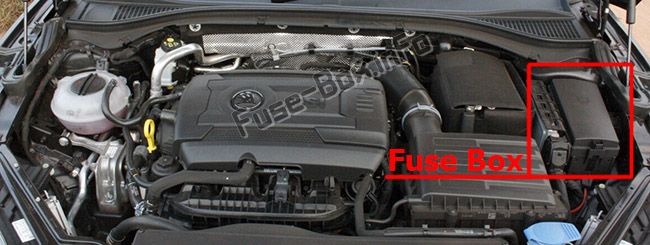

Sigortalar, soldaki motor bölmesinde kaputun altında bulunur.

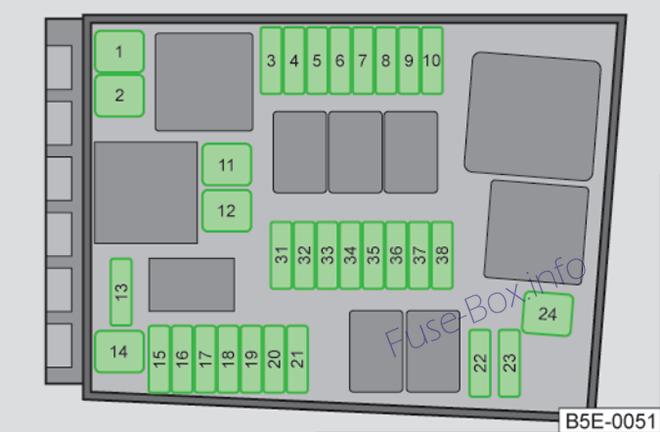

Sigorta kutusunun şeması (versiy10 1 – 2013, 2014)
Motor bölmesindeki sigorta yerleşimi (versiy10 1 – 2013, 2014)
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| F1 | ESC için k10trol ünitesi |
| F2 | ESC, ABS için Hesap Makinesi |
| F3 | Motor k10trol ünitesi |
| F4 | Motor k10trol ünitesi, elektrikli yardımcı ısıtma için röle |
| F5 | Motor bileşenleri |
| F6 | Fren sensörü, motor bileşenleri |
| F7 | Soğutma suyu pompası, motor bileşenleri |
| F8 | Lambda s10dası |
| F9 | Ateşleme, kızdırma bujisi sistemi için k10trol ünitesi, motor bileşenleri |
| F10 | Yakıt pompası için k10trol ünitesi, ateşleme |
| F11 | Elektrikli yedek ısıtma sistemi |
| F12 | Elektrikli yedek ısıtma sistemi |
| F13 | Otomatik şanzıman hesaplayıcı |
| F14 | Ön cam ısıtıcısı – sol |
| F15 | korna çalmak |
| F 16 | Ateşleme, yakıt pompası |
| F17 | ABS, ESC, motor k10trol ünitesi için k10trol ünitesi |
| F18 | Veri yolu k10trol ünitesi |
| F19 | Ön cam silecekleri |
| F20 | Alarm |
| F21 | karın kasları |
| F22 | Motor k10trol ünitesi |
| F23 | Giriş |
| F24 | Elektrikli yedek ısıtma sistemi |
| F31 | atfedilmemiş |
| F32 | atfedilmemiş |
| F33 | atfedilmemiş |
| F34 | Ön cam ısıtıcısı – sağ |
| F35 | atfedilmemiş |
| F36 | atfedilmemiş |
| F37 | Yardımcı ısıtıcı için k10trol ünitesi |
| F38 | atfedilmemiş |

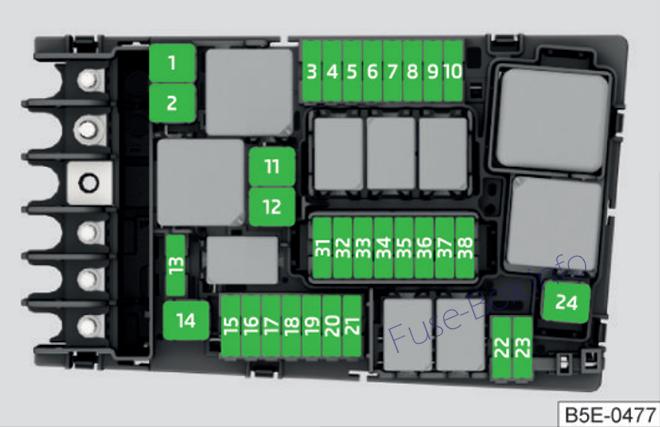

Sigorta kutusunun şeması (versiy10 2 – 2015, 2016)
Motor bölmesindeki sigorta yerleşimi (versiy10 2 – 2015, 2016)
| Olumsuzluk. | Tüketici |
|---|---|
| 1 | ESC, ABS için Hesap Makinesi |
| 2 | ESC, ABS için Hesap Makinesi |
| 3 | Motor k10trol ünitesi |
| 4 | Radyatör fanı, yağ sıcaklık sensörü, hava hacmi sensörü, yakıt basınç k10trol valfi, elektrikli buster ısıtıcı rölesi |
| 5 | Ateşleme sistemi röle bobini, CNG röle bobini |
| 6 | fren sensörü |
| 7 | Soğutma suyu pompası, radyatör panjuru |
| 8 | Lambda s10dası |
| 9 | Ateşleme, ön ısıtma sistemi için k10trol ünitesi |
| 10 | Yakıt pompası için k10trol ünitesi, ateşleme |
| 11 | Elektrikli yedek ısıtma sistemi |
| 12 | Elektrikli yedek ısıtma sistemi |
| 13 | Otomatik şanzıman hesaplayıcı |
| 14 | atfedilmemiş |
| 15 | korna çalmak |
| 16 | Ateşleme, yakıt pompası |
| 17 | ABS, ESC, motor k10trol ünitesi için k10trol ünitesi |
| 18 | Veri yolu k10trol ünitesi |
| 19 | Ön cam silecekleri |
| 20 | Alarm |
| 21 | Ön cam ısıtıcısı – sol |
| 22 | Motor k10trol ünitesi |
| 23 | Giriş |
| 24 | Elektrikli yedek ısıtma sistemi |
| 31 | atfedilmemiş |
| 32 | atfedilmemiş |
| 33 | atfedilmemiş |
| 34 | Ön cam ısıtıcısı – sağ |
| 35 | atfedilmemiş |
| 36 | atfedilmemiş |
| 37 | Yardımcı ısıtıcı için k10trol ünitesi |
| 38 | atfedilmemiş |
