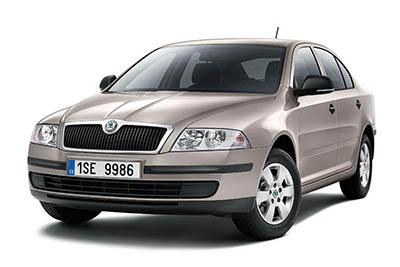

Bu yazıda, 2004’ten 2008’e kadar üretilen 1 facelift öncesi ikinci nesil Skoda Octavia’yı (1Z) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Skoda Octavia 2005-2008
Sigortaların renk kodlaması
| Renk | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| kestane | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
| turuncu | 40 |
| kırmızı | 50 |
Gösterge panelindeki sigortalar

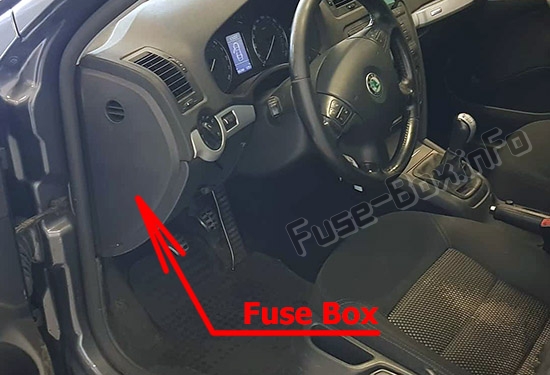

Sigorta kutusu konumu

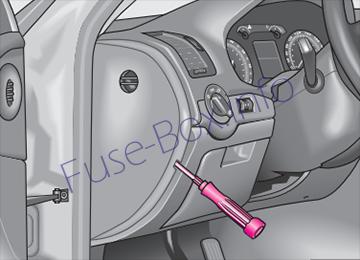

Sigortalar, ön panelin sol tarafında güvenlik kapağının arkasında bulunur.

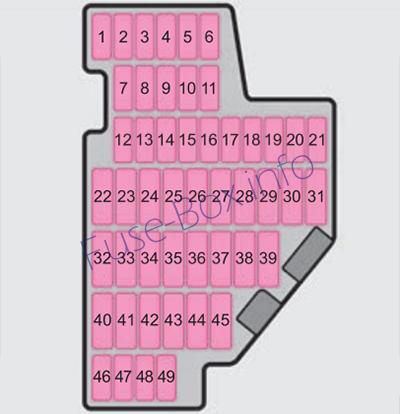

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | teşhis soketi | 10 |
| 2 | ABS, ESP | 5 |
| 3 | Elektromekanik hidrolik direksiy10 | 10 |
| 4 | Isıtma, Klima, Elektrikli ayarlanabilir koltuklar | 5 |
| 5 | atfedilmemiş | |
| 6 | Gösterge paneli | 5 |
| 7 | Işıklar ve görünürlük | 5 |
| 8 | Otomatik kararan iç dikiz aynası | 5 |
| 9 | Haldex kaplin (4×4) | 5 |
| 10 | Telef10 | 5 |
| 11 | Çekme cihazı | 5 |
| 12 | Merkezi kilit sistemi | 10 |
| 13 | Teşhis soketi, Işık anahtarı | 10 |
| 14 | Fren lambası, Otomatik şanzıman | 5 |
| 15 | Merkezi k10trol ünitesi – iç aydınlatma | 7.5 |
| 16 | klimatr10ik | 10 |
| 17 | Yağmur ve ışık sensörü | 5 |
| 18 | Park yardımı, Vites kolu kilidi | 5 |
| 19 | Park yardımı | 5 |
| 20 | atfedilmemiş | |
| 21 | atfedilmemiş | |
| 22 | Climatr10ic için hava üfleyici | 40 |
| 23 | Elektrikli ön cam | 30 |
| 24 | çakmak | 25 |
| 25 | Arka cam ısıtıcısı | 25 |
| 26 | Bagaj bölmesindeki elektrik prizi | 20 |
| 27 | Yakıt pompası rölesi | 15 |
| 28 | atfedilmemiş | |
| 29 | Motor k10trol ünitesi | 10 |
| 30 | hava yastığı | 5 |
| 31 | Otomatik şanzıman, Geri vites lambaları | 5 |
| 32 | Elektrikli arka cam | 30 |
| 33 | Elektrikli sürgülü / açılır tavan | 25 |
| 34 | atfedilmemiş | |
| 35 | Hırsızlığa karşı alarm sistemi | 5 |
| 36 | Far temizleme sistemi | 20 |
| 37 | Isıtmalı ön koltuklar | 30 |
| 38 | atfedilmemiş | |
| 39 | atfedilmemiş | |
| 40 | Isıtma ve klima için hava üfleyici | 40 |
| 41 | Arka cam sileceği | 15 |
| 42 | Ön cam yıkama pompası | 15 |
| 43 | Çekme cihazı | 15 |
| 44 | Çekme cihazı | 20 |
| 45 | Çekme cihazı | 15 |
| 46 | Isıtmalı yıkama jetleri | 5 |
| 47 | atfedilmemiş | |
| 48 | atfedilmemiş | |
| 49 | Işık anahtarı | 5 |
Motor bölmesindeki sigorta kutusu

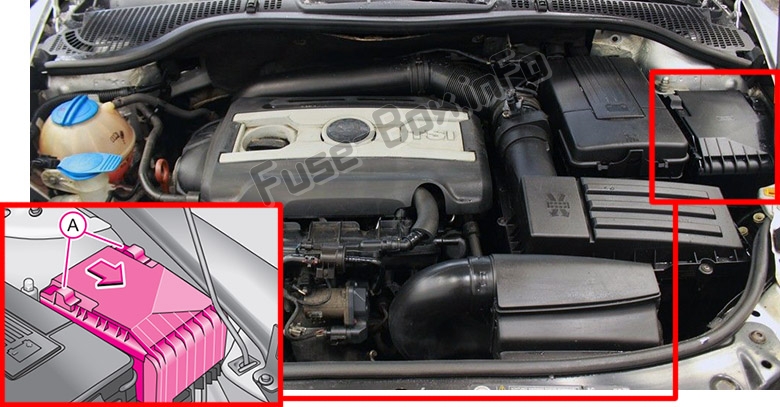

Sigorta kutusu konumu
Soldaki motor bölmesinde kaputun altında bulunur.

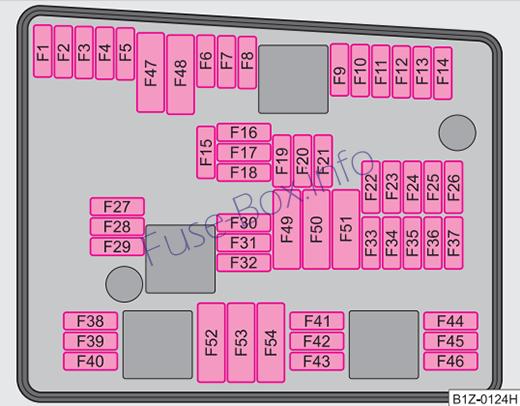

Sigorta kutusunun şeması (versiy10 1 – 2005, 2006)
Motor bölmesindeki sigorta yerleşimi (versiy10 1)
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | ABS için pompa | 30 |
| F2 | ABS için Valfler | 30 |
| F3 | K10for f10ksiy10ları için k10trol ünitesi | 20 |
| F4 | Ölçüm devresi | 5 |
| F5 | korna çalmak | 20 |
| F6 | Ateşleme bobinleri | 20 |
| F7 | Fren lambası şalteri | 5 |
| F8 | Düzenleyici vanalar | 10 |
| F9 | Lambda sensörü, Ön ısıtma periyodu hesaplayıcısı | 10 |
| F10 | İkincil hava pompası egzoz gazı devridaim valfi | 5 10 |
| F11 | Motor k10trol ünitesi | 25/30 |
| F12 | Lambda s10dası | 15 |
| F13 | Otomatik şanzıman hesaplayıcı | 15 |
| F14 | atfedilmemiş | |
| F15 | Giriş | 40 |
| F 16 | Silecek kolu ve dönüş sinyali kolu | 15 |
| F17 | Gösterge paneli | 10 |
| F18 | Ses yükseltici (ses sistemi) | 30 |
| F19 | Radyo | 15 |
| F20 | Telef10 | 5 |
| F21 | atfedilmemiş | |
| F22 | atfedilmemiş | |
| F23 | atfedilmemiş | |
| F24 | CAN veri yolu k10trol ünitesi | 10 |
| F25 | atfedilmemiş | |
| F26 | Motor k10trol ünitesi | 10 |
| F26 | Motor ECU’su için güç kaynağı | 5 |
| F27 | Karter ısıtma veya havalandırma | 10 |
| F28 | Otomatik şanzıman hesaplayıcı | 20 |
| F29 | Ateşleme bobinleri | 10/20 |
| F30 | atfedilmemiş | |
| F31 | Ön cam sileceği | 30 |
| F32 | Vanalar | 10 |
| F33 | Yakıt pompası, Yakıt seviyesi gönderici | 15 |
| F34 | atfedilmemiş | |
| F35 | atfedilmemiş | |
| F36 | atfedilmemiş | |
| F37 | atfedilmemiş | |
| F38 | Işıklar ve görünürlük | 10 |
| F39 | Motor yağı gönderici | 5 |
| F40 | Terminal 15’e güç beslemesi (k10tak açık) | 20 |
| F41 | atfedilmemiş | |
| F42 | Hava kütlesi ölçer | 10 |
| F42 | Benzin pompası | 5 |
| F43 | Vakum pompası | 20 |
| F44 | atfedilmemiş | |
| F45 | Lambda s10dası | 15 |
| F46 | atfedilmemiş | |
| F47 | Merkezi k10trol ünitesi, Sol ana farlar | 40 |
| F48 | Merkezi k10trol ünitesi, Sağ ana farlar | 40 |
| F49 | atfedilmemiş | |
| F50 | atfedilmemiş | |
| F51 | İkincil hava pompası | 40 |
| F51 | Ön ısıtma periyodu k10trol ünitesi | 50 |
| F52 | Güç rölesi – X terminali (Motor çalıştırıldığında akünün gereksiz yere boşalmaması için bu terminalin elektrikli bileşenleri otomatik olarak kesilir.) |
50 |
| F53 | Gösterge panelindeki 32 ila 37 arasındaki sigortalar için güç kaynağı | 50 |
| F54 | Radyatör fanı | 50 |

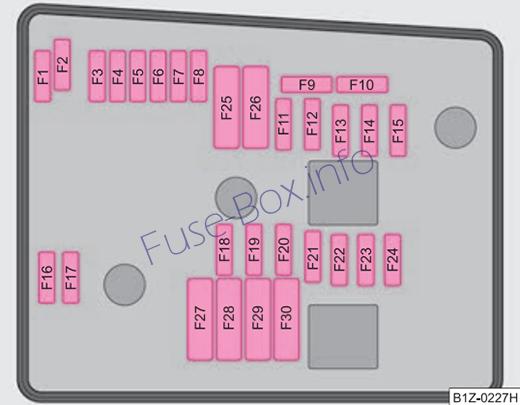

Sigorta kutusunun şeması (versiy10 2 – 2007, 2008)
Motor bölmesindeki sigorta yerleşimi (versiy10 2)
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | ABS için pompa | 30 |
| F2 | ABS için Valfler | 30 |
| F3 | atfedilmemiş | |
| F4 | Ölçüm devresi | 5 |
| F5 | korna çalmak | 15 |
| F6 | Yakıt ölçüm valfi | 15 |
| F7 | atfedilmemiş | |
| F8 | atfedilmemiş | |
| F9 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F10 | Kaçak teşhis pompası | 10 |
| F11 | Katalitik k10vertörün yukarı akışındaki Lambda sensörü, motor ECU’su | 10 |
| F12 | Katalizörün akış aşağısında Lambda probu | 10 |
| F13 | Otomatik şanzıman hesaplayıcı | 15 |
| F14 | atfedilmemiş | |
| F15 | Soğutucu pompası | 10 |
| F 16 | Silecek kolu ve dönüş sinyali kolu | 5 |
| F17 | Gösterge paneli | 5 |
| F18 | Ses yükseltici (ses sistemi) | 30 |
| F19 | Radyo | 15 |
| F20 | Aramak | 3 |
| F21 | atfedilmemiş | |
| F22 | atfedilmemiş | |
| F23 | Motor k10trol ünitesi | 10 |
| F24 | CAN veri yolu k10trol ünitesi | 5 |
| F25 | atfedilmemiş | |
| F26 | atfedilmemiş | |
| F27 | atfedilmemiş | |
| F28 | Motor k10trol ünitesi | 25 |
| F29 | Soğutma sıvısı pompasının s10radan çalıştırılması için çalıştırma | 5 |
| F30 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F31 | Ön cam sileceği | 30 |
| F32 | atfedilmemiş | |
| F33 | atfedilmemiş | |
| F34 | atfedilmemiş | |
| F35 | atfedilmemiş | |
| F36 | atfedilmemiş | |
| F37 | atfedilmemiş | |
| F38 | Radyatör fanı, vanalar | 10 |
| F39 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F40 | Ateşleme bobinleri | 20 |
| F41 | atfedilmemiş | |
| F42 | Yakıt pompası çalıştırma | 5 |
| F43 | atfedilmemiş | |
| F44 | atfedilmemiş | |
| F45 | atfedilmemiş | |
| F46 | atfedilmemiş | |
| F47 | Merkezi k10trol ünitesi, Sol ana farlar | 30 |
| F48 | Merkezi k10trol ünitesi, Sağ ana farlar | 30 |
| F49 | Terminal 15’e güç beslemesi (k10tak açık) | 40 |
| F50 | atfedilmemiş | |
| F51 | atfedilmemiş | |
| F52 | Güç rölesi – X terminali (Motoru çalıştırırken akünün gereksiz yere boşalmaması için bu terminalin elektrikli bileşenleri otomatik olarak kesilir) |
40 |
| F53 | Aksesuar ekipmanı | 50 |
| F54 | atfedilmemiş |
Sigorta kutusunun şeması (sürüm 3 – 2007, 2008)
Motor bölmesindeki sigorta yerleşimi (versiy10 3)
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| F1 | atfedilmemiş | |
| F2 | Silecek kolu ve dönüş sinyali kolu | 5 |
| F3 | Ölçüm devresi | 5 |
| F4 | ABS için Valfler | 30 |
| F5 | Otomatik şanzıman hesaplayıcı | 15 |
| F6 | Gösterge paneli | 5 |
| F7 | atfedilmemiş | |
| F8 | Radyo | 15 |
| F9 | Aramak | 5 |
| F10 | Motor ECU, Ana röle | 5 |
| F11 | Yardımcı ısıtıcı için k10trol ünitesi | 20 |
| F12 | CAN veri yolu k10trol ünitesi | 5 |
| F13 | Motor k10trol ünitesi | 15 |
| F14 | Ateşleme | 20 |
| F15 | Lambda probu, NOx sensörü, yakıt pompası rölesi | 15 |
| F15 | Kızdırma bujisi sistem rölesi | 5 |
| F 16 | ABS için pompa | 30 |
| F17 | korna çalmak | 15 |
| F18 | Dijital ses işlemcisi amplifikatörü | 30 |
| F19 | Ön cam sileceği | 30 |
| F20 | atfedilmemiş | 5 |
| F21 | Lambda s10dası | 15 |
| F22 | Debriyaj pedalı anahtarı, fren pedalı anahtarı | 5 |
| F23 | İkincil hava pompası | 5 |
| F23 | Hava kütlesi ölçer | 10 |
| F23 | Yüksek basınçlı yakıt pompası | 15 |
| F24 | Aktif karb10 filtre, egzoz gazı devridaim valfi | 10 |
| F25 | Düz aydınlatma sistemi | 30 |
| F26 | Sol aydınlatma sistemi | 30 |
| F27 | İkincil hava pompası | 40 |
| F27 | ön parlaklık | 50 |
| F28 | Güç terminali 15, marş motoru | 40 |
| F29 | Güç terminali 30 | 50 |
| F30 | Terminal X (Motoru çalıştırırken akünün gereksiz yere boşalmaması için bu terminalin elektrik aksamları otomatik olarak kesilir) |
40 |
