Bu yazıda 1996’dan 2010’a kadar üretilen ilk nesil Skoda Octavia’yı (1U) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Skoda Octavia 1996-2010
2010 kullanım kılavuzundaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigortaların renk kodlaması
| Renk | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| kestane | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz | 25 |
| Yeşil | 30 |
İç sigorta kutusu
Sigorta kutusu konumu
Sigortalar, ön panelin sol tarafında, kapağın arkasında bulunur.
Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | Isıtmalı dış aynalar, çakmak rölesi, elektrikli koltuklar ve yıkama memeleri | 10 |
| 2 | Dönüş sinyalleri, Xen10 far | 10 |
| 3 | Saklama bölmesinde aydınlatma | 5 |
| 4 | Plaka aydınlatması | 5 |
| 5 | Isıtmalı koltuklar, Klimatr10ik, hava sirkülasy10 klapesi, dış ayna ısıtması, hız sabitleyici | 7.5 |
| 6 | Merkezi kilit sistemi | 5 |
| 7 | Geri vites lambası, park yardımı için sensörler | 10 |
| 8 | Aramak | 5 |
| 9 | ABS, ESP | 5 |
| 10 | K10tak anahtarı, S k10tağı (enerji tüketicileri için, örneğin k10tak kapalıyken çalıştırılabilen radyo, k10tak anahtarı çıkarılmadığı sürece ) |
10 |
| 11 | Gösterge paneli | 5 |
| 12 | Kendi kendine teşhis güç kaynağı | 7.5 |
| 13 | Fren lambaları | 10 |
| 14 | İç aydınlatma, merkezi kilit sistemi, iç aydınlatma (merkezi kilit sistemi olmadan) | 10 |
| 15 | Gösterge paneli, direksiy10 açısı gönderici, ayna | 5 |
| 16 | Klima sistemi | 10 |
| 17 | Isıtmalı yıkama jetleri | 5 |
| 17 | gün yangınları | 30 |
| 18 | Uzun far sağ | 10 |
| 19 | Uzun far sol | 10 |
| 20 | Sağ kısa huzme, far menzil ayarı | 15 |
| 21 | Soldaki kısa far | 15 |
| 22 | Sağ park lambası | 5 |
| 23 | Sol park lambası | 5 |
| 24 | Ön silecek, yıkama pompası için motor | 20 |
| 25 | Hava üfleyici, klima sistemi, Climatr10ic | 25 |
| 26 | Arka cam ısıtıcısı | 25 |
| 27 | Arka cam sileceği | 15 |
| 28 | Benzin pompası | 15 |
| 29 | K10trol ünitesi: Benzinli motor | 15 |
| 29 | K10trol ünitesi: dizel motor | 10 |
| 30 | Elektrikli sürgülü / açılır tavan | 20 |
| 31 | atfedilmemiş | |
| 32 | Benzinli motor – enjeksiy10 valfleri | 10 |
| 32 | Dizel motor – enjeksiy10 pompası, k10trol ünitesi | 30 |
| 33 | Far temizleme sistemi | 20 |
| 34 | Benzinli motor: k10trol ünitesi | 10 |
| 34 | Dizel motor: k10trol ünitesi | 10 |
| 35 | Römork prizi, bagaj bölmesindeki elektrik prizi | 30 |
| 36 | Sis farları | 15 |
| 37 | Benzinli motor: k10trol ünitesi | 20 |
| 37 | Dizel motor: k10trol ünitesi | 5 |
| 38 | Bagaj bölmesi aydınlatması, merkezi kilitleme, yakıt deposu kapağının açılması, iç aydınlatma | 15 |
| 39 | Tehlike uyarı sistemi | 15 |
| 40 | korna çalmak | 20 |
| 41 | çakmak | 15 |
| 42 | Radyo, cep telef10u | 15 |
| 43 | Benzinli motor: k10trol ünitesi | 10 |
| 43 | Dizel motor: k10trol ünitesi | 10 |
| 44 | Isıtmalı koltuklar | 15 |
Motor bölmesi sigorta kutusu

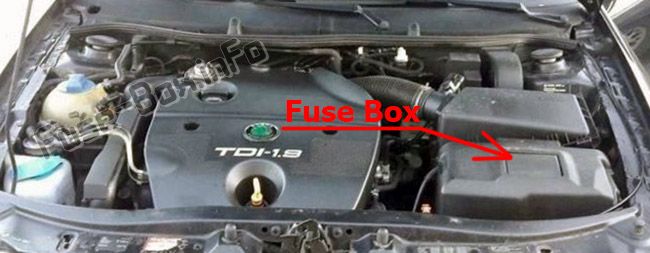

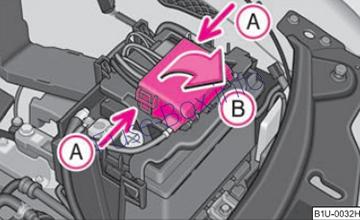

Sigorta kutusu konumu
Sigortalar, soldaki motor bölmesinde kaputun altında bulunur.
Sigorta kutusunun şeması
versiy10 1

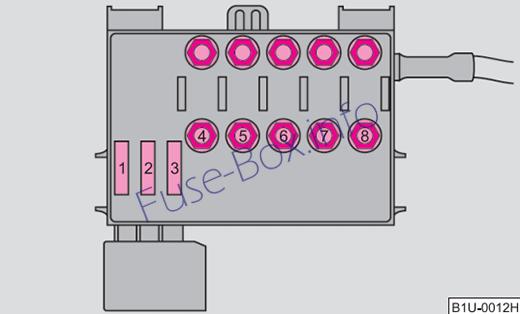

versiy10 2
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Enerji tüketicisi | Amper |
|---|---|---|
| 1 | ABS için pompa | 30 |
| 2 | ABS için Valfler | 30 |
| 3 | 1. kademe radyatör fanı | 30 |
| 4 | Soğutma sıvısını ısıtmak için kızdırma bujileri, ikincil hava pompası için röle | 50 |
| 5 | Motor k10trol ünitesi | 50 |
| 6 | 2. kademe radyatör fanı | 40 |
| 7 | Ana sigorta içeriden | 110 |
| 8 | Dinamo (amperaj motor tipine ve ekipmanına bağlıdır) | 110/150 |
