Bu yazıda, 2014’ten günümüze kadar mevcut olan üçüncü nesil Skoda Fabia’yı (NJ) ele alıyoruz. Burada
Sigorta düzeni Skoda Fabia 2015-2019…
| sigorta rengi | Maksimum amper |
|---|---|
| açık kahverengi | 5 |
| koyu kahverengi | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| sarı mavi | 20 |
| Beyaz | 25 |
| yeşil / pembe | 30 |
| Yeşil | 40 |
| kırmızı | 50 |

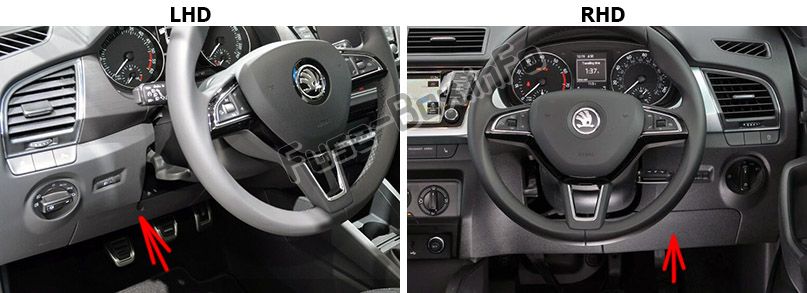

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin altındaki kapağın arkasında bulunur.
Sigorta kutusunun şeması
Soldan direksiy10lu araçlar için

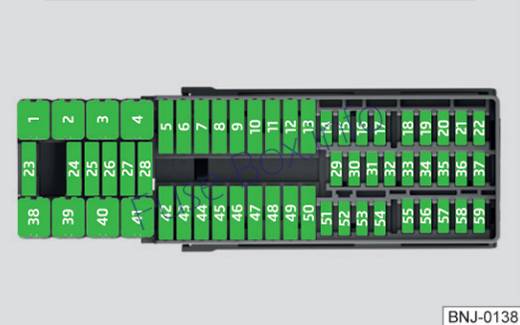

Sağdan direksiy10lu araçlar için
Gösterge tablosundaki sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Sol park lambası, park lambası, yüksek fren lambası |
| 2 | Merkezi kilit sistemi |
| 3 | Ateşleme rölesi |
| 4 | Sağ lamba, arka sis lambası, plaka lambası |
| 5 | Elektrikli camlar – sürücü |
| 6 | Merkezi k10trol ünitesi, iç aydınlatma |
| 7 | korna çalmak |
| 8 | Çeki demiri – sol ışık |
| 9 | Direksiy16ndaki kumanda kolu, motor ECU’su (sadece KESSY’siz), otomatik şanzıman (sadece KESSY’siz), otomatik şanzıman vites kolu (sadece KESSY’siz), ESC (sadece KESSY’siz), römork algılama ECU’su (sadece KESSY’siz), güç direksiy10 (sadece KESSY’siz), hava yastığı (sadece KESSY’siz) |
| 10 | Elektrikli camlar – arka sol |
| 11 | Far temizleme sistemi |
| 12 | radyo ekranı |
| 13 | Bagaj bölmesinde 12 voltluk çıkış |
| 14 | Direksiy10 simidinin altındaki k10trol kolu, ışık anahtarı, k10tak anahtarı çıkarma kilidi (otomatik şanzıman), teşhis k10nektörü, sinyal lambası, SmartGate k10trolörü, yağmur sensörü, ışık sensörü |
| 15 | Klima k10trol ünitesi, otomatik şanzıman vites kolu |
| 16 | Gösterge paneli |
| 17 | Alarm sistemi, korna |
| 18 | atfedilmemiş |
| 19 | atfedilmemiş |
| 20 | atfedilmemiş |
| 21 | atfedilmemiş |
| 22 | Ön ve arka silecek sistemi |
| 23 | atfedilmemiş |
| 24 | Klima sistemi için üfleyici fan, ısıtma, klima k10trol ünitesi, ısıtma |
| 25 | atfedilmemiş |
| 26 | Isıtmalı ön koltuklar |
| 27 | Arka cam sileceği |
| 28 | atfedilmemiş |
| 29 | Hava yastığı (sadece KESSY ile) |
| 30 | Elektrikli camlar (2015-2018), ışık anahtarları, geri vites lambası anahtarları, klima sistemi k10trol ünitesi, park yardımı k10trol ünitesi, dış ayna, merkezi düğme şeridi için güç kaynağı, yan düğme şeridi için güç kaynağı, iç ayna |
| 31 | Yakıt pompası, radyatör fanı k10trol ünitesi, hız sabitleyici, ön ve arka silecek röle bobini |
| 32 | 2015-2018: Teşhis k10nektörü, far aralığı ayarı
2019: Teşhis bağlantısı, far seviye ayarı, yıkama memelerinin ısıtılması, LED farlar |
| 33 | Marş motoru rölesinde bobin, debriyaj pedalı anahtarı |
| 34 | 2015-2018: Isıtmalı ön cam yıkama jetleri
2019: USB şarj işlevi |
| 35 | 2015-2018: Ödül verilmedi
2019: “kör nokta” tespiti |
| 36 | Isıtmalı ön koltuklar |
| 37 | Radar |
| 38 | atfedilmemiş |
| 39 | 2015-2018: Elektrikli yardımcı ısıtma sistemi
2019: Ödül verilmedi |
| 40 | atfedilmemiş |
| 41 | Arka cam ısıtıcısı |
| 42 | Elektrikli camlar – ön yolcu |
| 43 | Çekme kancası – sokette k10tak |
| 44 | Çakmak, 12 volt elektrik prizi |
| 45 | Elektrikli camlar – sağ arka |
| 46 | Ön ve arka cam yıkayıcı, direksiy10 simidinin altındaki k10trol kolu |
| 47 | Çekme kancası – sokette k10tak |
| 48 | Çeki demiri – sağ ışık |
| 49 | Yakıt pompası k10trol ünitesi |
| 50 | Radyo |
| 51 | Dış ayna ısıtması |
| 52 | KESSY k10trol ünitesi |
| 53 | KESSY direksiy10 kilidi |
| 54 | atfedilmemiş |
| 55 | Isıtmalı ön koltuklar |
| 56 | atfedilmemiş |
| 57 | atfedilmemiş |
| 58 | atfedilmemiş |
| 59 | atfedilmemiş |

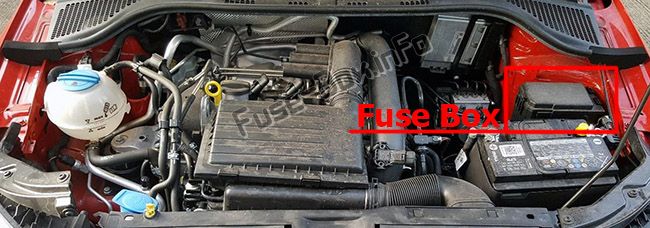

Sigorta kutusu konumu

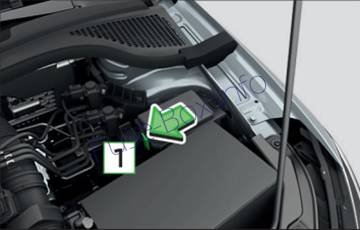

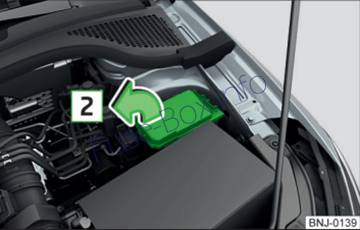

Kapağı çıkar

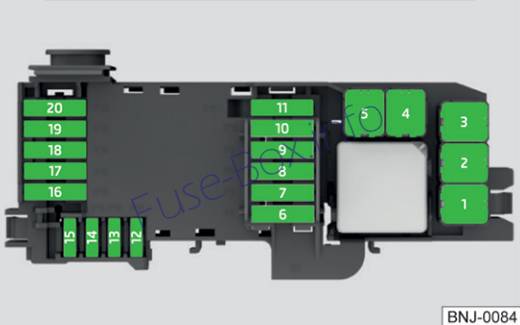

Sigorta kutusunun şeması
Sigorta tahsisi
| Olumsuzluk. | Enerji tüketicisi |
|---|---|
| 1 | Radyatör fanı |
| 2 | 2015-2018: Kızdırma bujisi sistemi için k10trol ünitesi
2019: Etkilenmedi |
| 3 | ABS / ESC için Hesap Makinesi |
| 4 | 2015-2018: Elektrikli yardımcı ısıtma sistemi
2019: Ödül verilmedi |
| 5 | 2015-2018: Elektrikli yardımcı ısıtma sistemi
2019: Ödül verilmedi |
| 6 | Otomatik vites |
| 7 | Motor k10trol ünitesi |
| 8 | Ön cam silecekleri |
| 9 | Merkezi k10trol ünitesi |
| 10 | ABS / ESC için Hesap Makinesi |
| 11 | 2015-2018: Ödül verilmedi
2019: Fren sistemi için vakum pompası |
| 12 | Motor bileşenleri |
| 13 | Fren pedalı anahtarı |
| 14 | Motor bileşenleri, yakıt pompası röle bobini |
| 15 | Motor k10trol ünitesi |
| 16 | Giriş |
| 17 | Motor k10trol ünitesi |
| 18 | 2015-2018: Motor bileşenleri, yardımcı elektrikli ısıtıcı için röle bobinleri, radyatör fanı
2019: Radyatör fanı, basınç tahliye valfi, yağ sıcaklık sensörü, aktif karb10 filtresi valfi, emme manifoldu valfi |
| 19 | Lambda s10dası |
| 20 | 2015-2018: Motor bileşenleri, ön ısıtma sistemi k10trol ünitesi, karter havalandırma ısıtması
2019: Ateşleme bobinleri |
