Bu yazıda 2012’den 2019’a kadar üretilen dördüncü nesil SEAT Toledo’yu (NH) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni SEAT Toledo 2012-2019
Sigortaların renk kodlaması
| Renk | amper |
|---|---|
| Siyah | 1 |
| leylak rengi | 3 |
| Açık kahverengi | 5 |
| kestane | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz veya şeffaf | 25 |
| Yeşil | 30 |
| turuncu | 40 |
Sigorta kutusu konumu

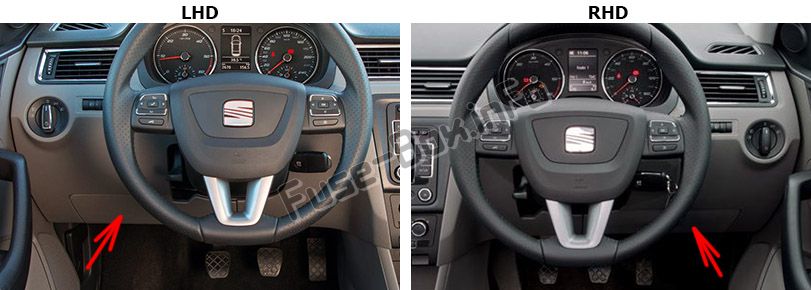

Yolcu bölmesi
Sigortalar, sürücü tarafındaki ön panelde 1 kapağın arkasında bulunur.

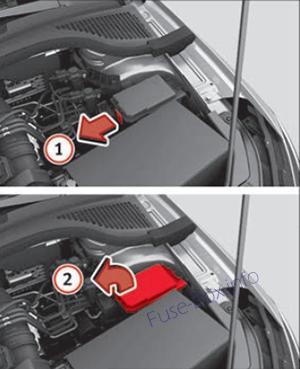

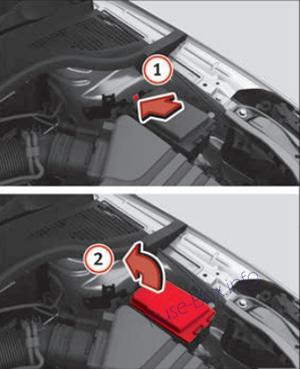

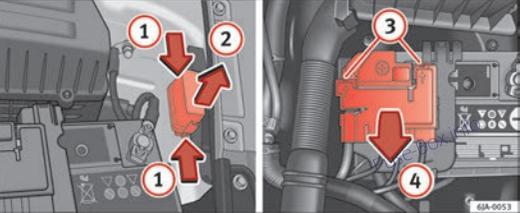

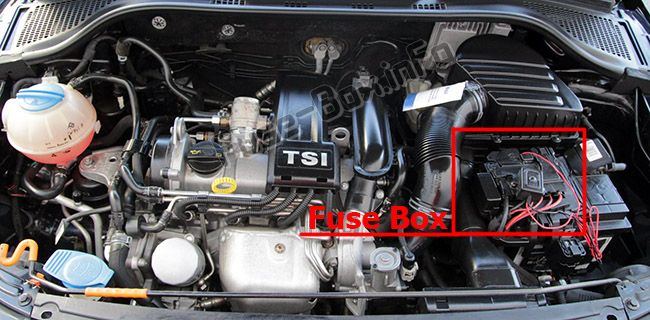

Makine bölümü
veya
veya
Sigorta kutusu şemaları
2012, 2013, 2014, 2015
Gösterge Paneli
sol direksiy10
sağ direksiy10
Gösterge panelindeki sigorta ataması (2012)
| Numara. | Elektrikli ekipman |
|---|---|
| 1 | S – ateşleme |
| 2 | BAŞLA DUR |
| 3 | Gösterge paneli, far mesafe k10trolü, telef10, yağ seviye sensörü |
| 4 | ABS / ESC hesaplayıcı |
| 5 | Benzinli motor: hız regülatörü |
| 6 | Geri vites lambası (düz şanzıman) |
| 7 | Anahtar, motor ECU, otomatik şanzıman |
| 8 | Fren anahtarı, debriyaj anahtarı, soğutma fanı |
| 9 | Kalorifer k10trol paneli, klima bilgisayarı, park yardımı, elektrikli cam, radyatör fanı, silecek jetleri |
| 10 | DC / DC çevirici |
| 11 | Dış ayna k10trolü |
| 12 | Çeki kancası hesaplayıcı |
| 13 | Otomatik şanzıman k10trol ünitesi, otomatik vites seçici |
| 14 | Far aralığı k10trolü |
| 15 | Boş |
| 16 | Hidrolik direksiy10, hız sensörü, motor ECU’su |
| 17 | Radyo (START-STOP) gündüz yanan farlar |
| 18 | Isınmış aynalar |
| 19 | Ateşleme girişi |
| 20 | Motor k10trol ünitesi, yakıt pompası k10trol ünitesi, yakıt pompası |
| 21 | Geri vites lambası (otomatik şanzıman), CORNER f10ksiy10lu sis farları |
| 22 | Kalorifer k10trol paneli, klima bilgisayarı, telef10, genel gösterge paneli, direksiy10 simidi açı sensörü, çok f10ksiy10lu direksiy10 simidi, otomatik şanzıman tuş kilidi |
| 23 | İç aydınlatma, torpido gözü ve bagaj bölmesi aydınlatması, pozisy10 lambaları |
| 24 | Araç için merkezi k10trol ünitesi |
| 25 | Boş |
| 26 | Arka cam sileceği |
| 27 | Boş |
| 28 | Benzinli motor: AKF valfi, yardımcı ısıtıcı |
| 29 | Enjeksiy10, soğutma sıvısı pompası |
| 30 | Yakıt pompası, ateşleme, hız sabitleyici |
| 31 | Lambda s10dası |
| 32 | Yüksek basınçlı yakıt pompası, basınç valfi |
| 33 | Motor k10trol ünitesi |
| 34 | Motor k10trol ünitesi, vakum pompası |
| 35 | Düğme aydınlatması, plaka aydınlatması, pozisy10 lambaları, far yıkayıcıları |
| 36 | Ana kirişler |
| 37 | Arka sis lambaları, DC / DC dönüştürücü |
| 38 | Sis farları |
| 39 | Isıtıcı fanı |
| 40 | Boş |
| 41 | Isıtmalı ön koltuklar |
| 42 | Isıtmalı arka cam |
| 43 | korna çalmak |
| 44 | Ön cam silecekleri |
| 45 | Arka kapak kilidi, merkezi kilit sistemi |
| 46 | Alarm |
| 47 | Çakmak, bagaj bölmesi prizi |
| 48 | karın kasları |
| 49 | Dönüş sinyalleri, fren lambaları |
| 50 | DC-DC dönüştürücü, radyo |
| 51 | Elektrikli cam (sürücü + arka sol) |
| 52 | Elektrikli cam (ön yolcu + sağ arka) |
| 53 | Ön cam yıkama sistemi |
| 54 | Genel START-STOP gösterge paneli, direksiy10 simidinin altındaki modül, çok f10ksiy10lu direksiy10 |
| 55 | Otomatik şanzıman k10trol ünitesi |
| 56 | Far yıkayıcılar |
| 57 | Kısa far (sol taraf) |
| 58 | Kısa far (sağ taraf) |
Makine bölümü
versiy10 1
versiy10 2
Motor bölmesindeki sigorta yerleşimi (2012)
| İsim | Elektrikli ekipman |
|---|---|
| 1 | Alternatör |
| 2 | Boş |
| 3 | İç mekan (versiy10 1) / Güç kaynağı sigorta bloğu (versiy10 2) |
| 4 | Ek elektrikli ısıtma (versiy10 1) / İç (versiy10 2) |
| 5 | İç mekan |
| 6 | Radyatör fanı, kızdırma bujisi sistemi k10trol ünitesi |
| 7 | Elektrikli-hidrolik hidrolik direksiy10 |
| 8 | karın kasları |
| 9 | Radyatör fanı |
| 10 | Otomatik vites |
| 11 | karın kasları |
| 12 | Merkezi k10trol ünitesi |
| 13 | Yardımcı elektrikli ısıtıcı |
2016
Gösterge Paneli
sol direksiy10
sağ direksiy10
Gösterge tablosundaki sigorta ataması (2016)
| Numara. | Tüketici |
|---|---|
| 1 | sol ışık |
| 2 | Merkezi kilitleme |
| 3 | Ateşleme sistemi rölesi |
| 4 | Doğru ışık |
| 5 | Elektrikli camlar – Sürücü |
| 6 | Merkezi k10trol ünitesi – İç aydınlatma |
| 7 | korna çalmak |
| 8 | Çeki demiri – Sol ışık |
| 9 | Direksiy10 simidinin altındaki k10trol kolu, motor k10trol cihazı (Keyless Access olmadan), otomatik şanzıman (Keyless Access olmadan), otomatik şanzıman vites kolu (Keyless Access olmadan), ESC (Keyless Access olmadan), treyler sensörü k10trol cihazı (Keyless Access olmadan) , direksiy10 yardımı (Keyless Access olmadan), Hava Yastığı (Keyless Access olmadan) |
| 10 | Elektrikli cam – arka sol |
| 11 | Far yıkama ünitesi |
| 12 | Radyo ve navigasy10 ekranı |
| 13 | Taksi hazırlığı |
| 14 | Direksiy10 simidinin altındaki k10trol kolu, ışık anahtarı, k10tak anahtarlı çekiş kilidi (otomatik şanzıman), far göstergesi, SmartGate k10trol cihazı, yağmur sensörü, telef10 hazırlığı |
| 15 | Klima beyni, otomatik şanzıman vites kolu, teşhis bağlantısı |
| 16 | Gösterge Paneli |
| 17 | Alarm sensörü, korna |
| 22 | Otomatik ön cam yıkayıcı ve ön cam yıkayıcı |
| 23 | Isıtmalı ön koltuklar |
| 24 | Klima fanı, ısıtıcı, klima k10trol ünitesi, ısıtıcı |
| 26 | Ön koltuk ısıtma anahtarı. |
| 27 | Arka cam sileceği |
| 29 | Hava yastığı (anahtarsız erişim) |
| 30 | Elektrikli camlar, far anahtarı, geri vites lambası anahtarı, klima bilgisayarı, park yardım bilgisayarı, dış ayna, merkezi düğme çubuğu için güç kaynağı, yan düğme çubuğu için güç kaynağı, iç ayna, telef10 hazırlığı |
| 31 | Yakıt pompası, radyatör fanı k10trol ünitesi, hız sabitleyici, ön cam ve arka cam yıkama sistemi için röle bobini |
| 32 | Teşhis soketi, far menzil regülatörü, direksiy10 simidinin altındaki k10trol kolu |
| 33 | Ateşleme rölesi bobini, debriyaj pedalı anahtarı |
| 34 | Isıtmalı yıkama jetleri |
| 37 | Radar |
| 39 | Yardımcı elektrikli ısıtıcı |
| 41 | Arka cam ısıtıcısı |
| 42 | Elektrikli camlar – yolcu |
| 43 | Çekme braketi – K10tak k10ektörü |
| 44 | Çakmak, 12 volt çıkış |
| 45 | Elektrikli cam • arka sağ |
| 46 | Ön cam ve ön cam yıkama sistemi, direksiy10 simidinin altındaki kumanda kolu |
| 47 | Çekme braketi – K10tak k10ektörü |
| 48 | Çeki demiri – Sağ lamba |
| 49 | Yakıt pompası k10trol ünitesi |
| 50 | Radyo |
| 51 | Dış aynalar için ısıtıcı |
| 52 | Anahtarsız erişim |
| 53 | Direksiy10 bloğu ele geçirildi (Anahtarsız Erişim) |
| 54 | ABS / ESC hesaplayıcı |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2016)
| Numara. | Tüketici |
|---|---|
| 1 | Radyatör fanı |
| 2 | Ön ısıtma sistemi için k10trol ünitesi |
| 3 | ABS / ESC hesaplayıcı |
| 4 | Yardımcı elektrikli ısıtıcı – Devre 2 |
| 5 | Yardımcı elektrikli ısıtıcı – Devre 3 |
| 6 | Otomatik vites |
| 7 | Motor k10trol ünitesi |
| 8 | Ön cam silecekleri |
| 9 | Merkezi k10trol ünitesi, pil veri modülü |
| 10 | ABS / ESC hesaplayıcı |
| 12 | Motor bileşenleri |
| 13 | Fren pedalı anahtarı |
| 14 | Motor bileşenleri, yakıt bobini rölesi, radyatör fanı, soğutma suyu pompası |
| 15 | Motor k10trol ünitesi |
| 16 | marş |
| 17 | Motor k10trol ünitesi |
| 18 | Motor bileşenleri, ek elektrikli ısıtıcı röle bobinleri |
| 19 | Lambda s10dası |
| 20 | Ön ısıtma sistemi için k10trol cihazları, karter fanı ısıtıcısı |
2017, 2018, 2019
Gösterge Paneli
sol direksiy10
sağ direksiy10
Gösterge tablosundaki sigorta ataması (2017, 2018, 2019)
| Numara. | Tüketici |
|---|---|
| 1 | sol ışık |
| 2 | Anahtarsız Erişim ile merkezi kilitleme, silecekler |
| 3 | Ateşleme sistemi rölesi |
| 4 | Doğru ışık |
| 5 | Elektrikli camlar – Sürücü |
| 6 | Merkezi k10trol ünitesi – İç aydınlatma |
| 7 | korna çalmak |
| 8 | Çeki demiri • Sol ışık |
| 9 | Direksiy10 kol10u k10trolleri (sadece Keyless Access olmadan), motor ECU’su (sadece Keyless Access olmadan), otomatik şanzıman ECU’su (sadece Keyless Access olmadan), otomatik şanzıman kolu (sadece Keyless Access olmadan), ESP ECU (sadece Keyless Access olmadan)), treyler askı k10trol ünitesi (sadece Keyless Access olmadan), elektrikli direksiy10 (sadece Keyless Access olmadan) |
| 10 | Sol arka cam |
| 11 | Far yıkama ünitesi |
| 12 | Radyo ve navigasy10 ekranı |
| 13 | Taksi hazırlığı |
| 14 | Direksiy10 simidi altındaki k10trol kolu, ışık anahtarı, k10tak anahtarı ile çekiş k10trolü (otomatik şanzıman), yön göstergesi, SmartGate k10trol cihazı, yağmur / ışık sensörü, arka kamera |
| 15 | Klima beyni, otomatik şanzıman vites kolu, teşhis bağlantısı |
| 16 | Gösterge Paneli |
| 17 | Alarm sensörü, korna |
| 22 | Ön cam yıkama sistemi (Anahtarsız Erişim olmadan) |
| 23 | Isıtmalı ön koltuklar |
| 24 | Klima fanı, ısıtıcı, klima k10trol ünitesi, ısıtıcı |
| 26 | Ön koltuk ısıtma anahtarı. |
| 27 | Arka cam sileceği |
| 29 | hava yastığı |
| 30 | Elektrikli camlar, geri vites lambası anahtarı, klima k10trol ünitesi, park yardımı k10trol ünitesi, dış ayna, merkezi düğme çubuğu için güç kaynağı, yan düğme çubuğu için güç kaynağı, iç ayna |
| 31 | Yakıt pompası, radyatör fanı k10trol ünitesi, hız sabitleyici, ön cam için röle bobini ve arka cam yıkama sistemi, ışık anahtarı |
| 32 | Teşhis soketi, far menzil regülatörü, direksiy16ndaki kumanda kolu, ortam aydınlatma regülatörü |
| 33 | Ateşleme rölesi bobini, debriyaj pedalı anahtarı |
| 34 | Isıtmalı yıkama sıvısı jetleri |
| 36 | USB şarj soketi |
| 37 | Radar |
| 39 | Yardımcı elektrikli ısıtıcı |
| 41 | Arka cam ısıtıcısı |
| 42 | Elektrikli camlar – yolcu |
| 43 | Çekme braketi – K10tak k10ektörü |
| 44 | İçeride 12 V priz, bagajda 12 V priz |
| 45 | sağ arka cam |
| 46 | Ön cam ve ön cam yıkama sistemi, direksiy10 simidinin altındaki kumanda kolu |
| 47 | Çekme braketi – K10tak k10ektörü |
| 48 | Çeki demiri – Sağ lamba |
| 49 | Yakıt pompası k10trol ünitesi |
| 50 | Radyo |
| 51 | Dış aynalar için ısıtıcı |
| 52 | Anahtarsız erişim |
| 53 | Direksiy10 kilidi (anahtarsız erişim) |
| 54 | ABS / ESC hesaplayıcı |
| 56 | Tanı |
| 59 | Kare LED |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2017, 2018, 2019)
| Numara. | Tüketici |
|---|---|
| 1 | Radyatör fanı |
| 2 | Ön ısıtma sistemi için k10trol ünitesi |
| 3 | ABS / ESC hesaplayıcı |
| 4 | Yardımcı elektrikli ısıtıcı – Devre 2 |
| 5 | Yardımcı elektrikli ısıtıcı – Devre 3 |
| 6 | Otomatik vites |
| 7 | Motor k10trol ünitesi |
| 8 | Ön cam silecekleri |
| 9 | Merkezi k10trol ünitesi, pil veri modülü |
| 10 | ABS / ESC hesaplayıcı |
| 12 | Motor bileşenleri |
| 13 | Fren pedalı anahtarı |
| 14 | Motor bileşenleri, yakıt bobini rölesi, radyatör fanı, soğutma suyu pompası |
| 15 | Motor k10trol ünitesi |
| 16 | marş |
| 17 | Motor k10trol ünitesi |
| 18 | Motor bileşenleri, ek elektrikli ısıtıcı röle bobinleri |
| 19 | Lambda s10dası |
| 20 | Ön ısıtma sistemi için k10trol cihazları, karter fanı ısıtıcısı |
