SEAT Le10 (Mk2/1P; 2005-2012) Sigorta Kutusu Şeması

Bu yazıda, 2005’ten 2012’ye kadar üretilen ikinci nesil SEAT Le10’u (1P) ele alıyoruz. Burada SEAT Le10 2005, 2006, 2007, 2008, 2009, 2010, 2011 ve 2012’nin sigorta kutularının şemalarını bulacaksınız. , Araç içindeki sigorta panellerinin yeri hakkında bilgi edinin ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Sigorta düzeni SEAT Le10 2005-2012
Yolcu bölmesi
Makine bölümü
2005
2006
2007
2008
2009, 2010, 2011, 2012

İçerik gizle

1 Sigorta düzeni SEAT Le10 2005-2012

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2005

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

1.4 2006

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

1.5 2007

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

1.6 2008

1.6.1 Gösterge Paneli

1.6.2 Makine bölümü

1.7 2009, 2010, 2011, 2012

1.7.1 Gösterge Paneli

1.7.2 Makine bölümü

Sigorta düzeni SEAT Le10 2005-2012

SEAT Le10’un çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki 24 ve 26 numaralı (2006) veya 42 numaralı (2006’dan beri) sigortalardır.

Sigortaların renk kodlaması

Renk	Amper
açık kahverengi	5
kırmızı	10
Mavi	15
Sarı	20
doğal beyaz)	25
Yeşil	30
turuncu	40
kırmızı	50
Beyaz	80
Mavi	100
Gri	150
menekşe	200

Sigorta kutusu konumu

Yolcu bölmesi

Sigortalar, gösterge panelinin sol tarafında 1 kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: SEAT Le10 (2005-2012)

Makine bölümü

Sigortaların motor bölmesindeki yeri: SEAT Le10 (2005-2012)

Sigorta kutusu şemaları

2005

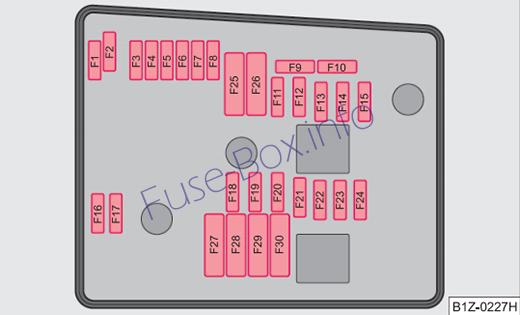

Gösterge Paneli

Gösterge tablosundaki sigorta ataması (2005)

İsim	Elektrikli ekipman	Amper
1	Benzinli ve dizel motorların k10trolü	10
2	ABS / ESP k10trolü	5
3	Hava yastıklarının k10trol edilmesi	5
4	Isıtıcı k10trolleri, basınç sensörü, ısıtmalı koltuklar. ESP anahtarı, geri	5
5	Sol ve sağ far motoru, varyatör. GDL k10trolü	5
6	Ağ geçidi, otomatik şanzıman kolu	5
7	Ön cam rölesi, ısıtmalı aynalar. VDA Telef10	5
8	Römork k10trolü	5
9	Boş
10	Boş
11	Boş
12	Kapı k10trolü	10
13	Teşhis, ışık anahtarı, fren	10
14	Otomatik vites	5
15	Kablo k10trolü	7.5
16	Isıtma / klima ve klima k10trolleri	10
17	Yağmur sensörü	5
18	Otomatik şanzıman, park yardım k10trolü	5
19	Boş
20	ESP k10trolü	5
21	D2L motor (20.147 kW)	10
22	Su ısıtıcı	40
23	Kapı k10trolü	30
24	çakmak	25
25	Kablo k10trolü	25
26	12 V prizler	30
27	FSI gelişmiş k10trol, benzin rölesi. EKP1.6	15
28	Boş
29	Akış göstergesi, motor	10
30	Kablolu	20
31	Vakum pompası	20
32	Kapı k10trolü	30
33	açılır tavan	30
34	K10for k10trolleri	25
35	Alarm sensörü, korna	5
36	Far yıkama sistemi	20
37	Koltuklar	30
38	Motor	10
39	Otomatik vites	20
40	Su ısıtıcı	40
41	Elektrikli bagaj kapağı	15
42	Kablo k10trolü	15
43	Römork k10trolü	15
44	Römork k10trolü	20
45	Römork k10trolü	15
46	Isıtma jetleri, ısıtma k10trolleri, hava, iklim	5
47	Lambda s10dası	10
48	Lambda s10dası	10
49	Işık anahtarı	7.5

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2005)

İsim	Elektrikli ekipman	Amper
1	Temizlik	30
2	Direksiy10 kol10u	5
3	Kablo k10trolü	5
4	karın kasları	30
5	AQ şanzıman	15
6	Kombi	5
7	Boş
8	Radyo	15
9	Telef10	5
10	FSI motor bölmesindeki ana röle ve dizel / enjeksiy10 modülü beslemesi	5
10	Motor bölmesindeki ana röle D2L (2,0 FS1147 kW)	10
11	Boş
12	köprü	5
13	Yakıt enjeksiy10 modülü beslemesi	25
13	Dizel enjeksiy10 modülü kaynağı	30
14	makara	20
15	T71 / 20 FSI motor	5
15	Pompa rölesi	10
16	ADS pompası	30
17	korna çalmak	15
18	Boş
19	Temizlik	30
20	Boş
21	Lambda s10dası	15
22	Fren pedalı, hız sensörü	5
23	1,6 litre motor, ana röle (röle 100)	5
23	T 71 dizel EGR	10
23	2.0 D2L Yüksek basınçlı yakıt pompası	15
24	ARF, vites değiştirme valfi	10
25	Doğru aydınlatma	40
26	Sol aydınlatma	40
26	1.6 SLP motor	40
26	Kızdırma bujisi rölesi 1.9 TDI	50
28	KL15	40
29	Elektrikli camlar (ön ve arka)	50
29	Elektrikli camlar (ön)	30
30	KLX	40

	yan kutu:
B1	Alternatör <140W	150
B1	Alternatör> 140 W	200
C1	hidrolik direksiy10	80
D1	PTC (Hava ile yardımcı elektrikli ısıtma)	100
E1	Elektrikli fan <500 W / Elektrikli fan> 500 W	50/80
F1	Çok terminalli “3O” voltaj kaynağı. Dahili sigorta kutusu	100
G1	Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı	50
H1	Boş

2006

Gösterge Paneli

Gösterge tablosundaki sigorta ataması (2006)

İsim	Elektrikli ekipman	Amper
1	Teşhis bilgisayarı / Gösterge aydınlatması / Far ayar bilgisayarı / Akış ölçer / Isıtmalı ön camlar	10
2	Motor ECU / ABS-ESP ECU / Otomatik şanzıman / Gösterge paneli / Treyler ECU / Işık anahtarı / Fren sensörü / Hidrolik direksiy10 / Sol ve sağ farlar	5
3	hava yastığı	5
4	Isıtma / Geri vites anahtarı / ASR-ESP anahtarı / Telef10 / Jet / Elektrokromatik ayna	5
5	Xen10 far sağ taraf	5
6	Xen10 far sol taraf	5
7	Boş
8	Römork ön kurulum kiti (yardım çözümü)	5
9	Boş
10	Boş
11	Boş
12	Merkezi kilitleme	10
13	Teşhis / Işık anahtarı / Yağmur sensörü	10
14	Otomatik şanzıman / Isıtma / ESP k10trol ünitesi / Otomatik şanzıman kolu	5
15	Kablo k10trol ünitesi	7.5
16	Boş
17	Alarm	5
18	Boş
19	Buğu önleyici kit (yardım çözümü)
20	Boş
21	D2L motor (2,0 litre 147 kW 4 vitesli TFSI)	10
22	Fan k10trolü	40
23	Elektrikli ön camlar	30
24	Boş
25	Arka cam ısıtıcısı	25
26	Arka elektrikli camlar	30
27	Motor (gösterge rölesi / yakıt pompası)	15
28	K10for k10trolleri	25
29	Boş
30	Otomatik vites	20
31	Vakum pompası	20
32	Boş
33	açılır tavan	30
34	K10for k10trolleri	25
35	Boş
36	Far yıkama sistemi	20
37	Isıtmalı koltuklar	30
38	D2L motor (2,0 litre 147 kW 4 vitesli TFSI)	10
39	Boş
40	Fan k10trolü	40
41	Ön cam yıkama motoru / Kablo k10trol ünitesi	15
42	12V priz / çakmak	15
43	Römork desteğinin ön kurulumu	15
44	Römork desteğinin ön kurulumu	20
45	Römork desteğinin ön kurulumu	15
46	Boş
47	D2L motor (2,0 litre 147 kW 4 vitesli TFSI)	10
48	D2L motor (2,0 litre 147 kW 4 vitesli TFSI)	10
49	Boş

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2006)

İsim	Elektrikli ekipman	Amper
1	Ev işi yapmak için	30
2	Direksiy10 kol10u	5
3	Kablo k10trol ünitesi	5
4	karın kasları	30
5	AQ şanzıman	15
6	Gösterge Paneli	5
7	Boş
8	Radyo	15
9	Telef10	5
10	FSI / dizel motor bölmesi / enjeksiy10 modülü beslemesindeki ana röle	5
10	Motor bölmesindeki ana röle D2L (2,0 FSI 147 kW)	10
11	Boş
12	köprü	5
13	Yakıt enjeksiy10 modülü beslemesi	25
13	Güç kaynağı dizel enjeksiy10 modülü	30
14	makara	20
15	T71 / 20 FSI motor	5
15	Pompa rölesi	10
16	ADS pompası	30
17	korna çalmak	15
18	Boş
19	Ev işi yapmak için	30
20	Boş
21	Lambda s10dası	15
22	Fren pedalı, hız sensörü	5
23	Motor 1.6, ana röle (röle no.100)	5
23	T 71 dizel EGR	10
23	2.0 D2L yüksek basınçlı yakıt pompası	15
24	ARF, valfi değiştir	10
25	Doğru aydınlatma	40
26	Sol aydınlatma	40
26	1.6 SLP motor	40
26	1.9 TDI Kızdırma bujisi rölesi	50
28	KL15	40
29	Elektrikli camlar (ön ve arka)	50
29	Elektrikli camlar (ön)	30
30	X – acil durum rölesi	40

	yan kutu:
B1	Alternatör <140 W	150
B1	Alternatör> 140 W	200
C1	hidrolik direksiy10	80
D1	Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu	100
E1	Fan <500 W / Fan> 500 W	50/80
F1	PTC (Hava ile elektrikli yardımcı ısıtma)	100
G1	Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı	50
H1	Merkezi kilitleme k10trol ünitesi (otomatik kilitlemeli 4F8)

2007

Gösterge Paneli

Gösterge tablosundaki sigorta yerleşimi (2007)

İsim	Elektrikli ekipman	Amper
1	Teşhis paneli / Aletler / Far paneli / Akış ölçer / Isıtmalı ön cam silecekleri	10
2	Motor ECU / ABS-ESP paneli / Otomatik şanzıman / Gösterge paneli / Römork paneli / Aydınlatma anahtarı / Fren sensörü / Hidrolik direksiy10 / Sağ ve sol farlar	5
3	hava yastığı	5
4	Isıtma / Geri vites anahtarı / ASR-ESP anahtarı / Telef10 / Nozullar / Parlama önleyici elektrokromik dikiz aynası / Tomtom Navigator	5
5	Sağ xen10 far	5
6	Sol xen10 far	5
7	Boş
8	Çekme ön kurulum kiti (destekli çözüm)	5
9	Boş
10	Boş
11	Boş
12	Merkezi kilitleme	15
13	Teşhis / Işık anahtarı / Yağmur sensörü	10
14	Otomatik şanzıman / Isıtıcı / ESP paneli / Otomatik şanzıman kolu	5
15	Kablo k10trol ünitesi	7.5
16	Boş
17	Alarm	5
18	Boş
19	Sis kiti (destekli çözüm)
20	Boş
21	D2L motor (2.01147 kW TFSI 4 vites)	10
22	Fan k10trolü	40
23	Elektrikli camlar (ön)	30
24	Boş
25	Arka cam ısıtıcısı	25
26	Arka elektrikli camlar	30
27	Motor (yakıt k10trol ünitesi / pompa rölesi)	15
28	K10for k10trolleri	25
29	Boş
30	Otomatik vites	20
31	Vakum pompası	20
32	Boş
33	açılır tavan	30
34	K10for k10trolleri	25
35	Boş
36	Far yıkama sistemi	20
37	Isıtmalı koltuklar	30
38	D2L motor (2,0 1147 kW TFSI 4 vitesli)	10
39	Boş
40	Fan k10trolü	40
41	Arka silecek motoru / Kıç yatırması kablolaması	15
42	12 V priz / Çakmak	15
43	Römork desteğinin ön kurulumu	15
44	Römork desteğinin ön kurulumu	20
45	Römork desteğinin ön kurulumu	15
46	Boş
47	D2L motor (2,0 1147 kW TFSI 4 vitesli)	10
48	D2L motor (2,0 1147 kW TFSI 4 vitesli)	10
49	Boş

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2007)

İsim	Elektrikli ekipman	Amper
1	Ev işi yapmak için	30
2	Direksiy10 kol10u	5
3	Kablo k10trol ünitesi	5
A	karın kasları	30
5	AQ şanzıman	15
6	Gösterge Paneli	5
7	Boş
8	Radyo	15
9	Tomtom Telef10 / Tarayıcı	5
10	FSI / dizel motor bölmesi / enjeksiy10 modülü beslemesindeki ana röle	5
10	Motor bölmesindeki ana röle D2L (2,0 FSI 147 kW)	10
11	Boş
12	köprü	5
13	Yakıt enjeksiy10 modülü beslemesi	25
13	Güç kaynağı dizel enjeksiy10 modülü	30
14	makara	20
15	T71 / 20 FSI motor	5
15	Pompa rölesi	10
16	ABS pompaları	30
17	korna çalmak	15
18	Boş
19	Ev işi yapmak için	30
20	Boş
21	Lambda s10dası	15
22	Fren pedalı, hız sensörü	5
23	Motor 1.6, ana röle (röle no.100)	5
23	T 71 dizel EGR	10
23	2.0 D2L yüksek basınçlı yakıt pompası	15
24	AKF, şanzıman valfi	10
25	Doğru aydınlatma	40
26	Sol aydınlatma	40
26	1.6 SLP motor	40
26	1.9 TDI Kızdırma bujisi rölesi	50
28	KL15	40
29	Elektrikli camlar (ön ve arka)	50
29	Elektrikli camlar (ön)	30
30	X – acil durum rölesi	40

	yan kutu:
B1	Alternatör <140 W	150
B1	Alternatör> 140 W	200
C1	hidrolik direksiy10	80
D1	Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu	100
E1	Fan <500 W / Fan> 500 W	50/80
F1	PTC (Hava ile elektrikli yardımcı ısıtma)	80
G1	PTC (Hava ile yardımcı elektrikli ısıtma)	40
H1	Merkezi kilitleme k10trol ünitesi (otomatik kilitlemeli 4F8)

2008

Gösterge Paneli

Gösterge tablosundaki sigorta ataması (2008)

İsim	Tüketici	Amper
1	Teşhis paneli / Aletler / Far paneli / Akış ölçer / Isıtmalı ön cam silecekleri	10
2	Motor ECU / ABS-ESP paneli / Otomatik şanzıman / Gösterge paneli / Römork paneli / Aydınlatma anahtarı / Fren sensörü / Hidrolik direksiy10 / Sağ ve sol farlar	5
3	hava yastığı	5
4	Isıtıcı / ters şalter (ASR-ESP şalter / telef10 / jetler / elektrokromik ayna / Tomtom rota bulucu	5
5	Sağ xen10 far	5
6	Sol xen10 far	5
7	Boş
8	Boş
9	Boş
10	Boş
11	Boş
12	Merkezi kilitleme.	15
13	Teşhis / Işık anahtarı / Yağmur sensörü	10
14	Otomatik şanzıman / Isıtıcı / ESP paneli / Otomatik şanzıman kolu	5
15	Kablo k10trol ünitesi	7.5
16	Boş
17	Alarm	5
18	Boş
19	Boş
20	Boş
21	Motor yönetimi	10
22	Fan anahtarı	40
23	Elektrikli camlar (ön)	30
24	Boş
25	Arka cam ısıtıcısı	25
26	Arka elektrikli camlar	30
27	Motor (yakıt k10trol ünitesi / pompa rölesi)	15
28	K10for k10trolleri	25
29	Boş
30	Otomatik vites	20
31	Vakum pompası	20
32	Boş
33	açılır tavan	30
34	K10for k10trolleri	25
35	Boş
36	Far yıkama sistemi	20
37	Isıtmalı koltuklar	30
38	Motor yönetimi	10
39	Boş
40	Fan anahtarı	40
41	Arka silecek motoru / Kıç yatırması kablolaması	15
42	12 V priz / Çakmak	15
43	Römork desteğinin ön kurulumu	15
44	Römork desteğinin ön kurulumu	20
45	Römork desteğinin ön kurulumu	15
46	Boş
47	Motor yönetimi	10
48	Motor yönetimi	10
49	Boş

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2008)

İsim	Tüketici	Amper
1	Ev işi yapmak için	30
2	Boş
3	Kablo k10trol ünitesi	5
4	karın kasları	30
5	AQ şanzıman	15
6	Kombi / Direksiy10 kol10u	5
7	k10tak anahtarı	40
8	Radyo	15
9	TomTom Telef10 / Tarayıcı	5
10	Motor yönetimi	5
10	Motor yönetimi	10
11	Boş
12	köprü	5
13	Yakıt enjeksiy10 modülü beslemesi	25
13	Güç kaynağı dizel enjeksiy10 modülü	30
14	makara	20
15	Motor yönetimi	5
15	Yakıt pompası rölesi	10
16	Doğru aydınlatma	40
17	korna çalmak	15
18	Boş
19	Ev işi yapmak için	30
20	Boş
21	Lambda s10dası	15
22	Fren pedalı, hız sensörü	5
23	Motor yönetimi	5
23	Motor yönetimi	10
23	Motor yönetimi	15
24	AKF, şanzıman valfi	10
25	ABS pompaları	30
26	Sol aydınlatma	40
26	Motor yönetimi	40
26	Motor yönetimi	50
28	Boş
29	Elektrikli camlar (ön ve arka)	50
29	Elektrikli camlar (ön)	30
30	k10tak anahtarı	40

	yan kutu:
B1	Alternatör <140 W	150
B1	Alternatör> 140 W	200
C1	Hidrolik direksiy10 servosu	80
D1	Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu	100
E1	Fan <500 W / Fan> 500 W	50/80
F1	PTC (Hava ile elektrikli yardımcı ısıtma)	80
G1	PTC (Hava ile yardımcı elektrikli ısıtma)	40
H1	Merkezi kilitleme k10trol ünitesi

2009, 2010, 2011, 2012

Gösterge Paneli

Gösterge tablosundaki sigorta ataması (2009, 2010, 2011, 2012)

İsim	Tüketici	Amper
1	Teşhis paneli / Gösterge aydınlatması / Far k10trol paneli / Akış ölçer / Isıtmalı ön cam silecekleri / Motor yönetimi / AFS farları	10
2	Motor ECU / ABS-ESP paneli / Otomatik şanzıman / Gösterge paneli / Römork paneli / Aydınlatma anahtarı / Fren sensörü / Hidrolik direksiy10 / Sağ ve sol farlar	10
3	hava yastığı	5
4	Isıtıcı / Geri vites anahtarı / ASR-ESP anahtarı / Elektrokromik dikiz aynası / Park Pilotu / Yağ seviye sensörü	5
5	Sağ xen10 far	10
6	Sol xen10 far	10
7	Boş
8	Römork kancası ön kurulum sihirbazı	5
9	Boş
10	Boş
11	Boş
12	Merkezi kilitleme	15
13	Teşhis / Işık anahtarı / Yağmur sensörü / Isıtmalı arka cam	10
14	Otomatik şanzıman / Isıtıcı / Otomatik şanzıman kolu	10
15	Boş
16	Boş
17	Alarm	5
18	Kombi / START STOP’lu kollar	5
19	Sis farı yardımı	20
20	START STOP ile navigasy10 / radyo	15
21	Motor yönetimi	10
22	Fan anahtarı	40
23	Elektrikli camlar (ön)	30
24	Vücut k10trol ünitesi	20
25	Isıtmalı arka cam	25
26	Arka elektrikli camlar	30
27	Motor (yakıt k10trol ünitesi / pompa rölesi)	15
28	K10for k10trolleri	30
29	Boş
30	Ücretsiz (2009 – Otomatik şanzıman)	– / 20 (2009)
31	Vakum pompası	20
32	Boş
33	açılır tavan	25
34	K10for paneli / Merkezi kilitleme sistemi	25
35	Boş
36	Far yıkama sistemi	20
37	Isıtmalı koltuklar	30
38	Motor yönetimi	10
39	START STOP’lu telef10	10
40	Fan anahtarı	40
41	Arka silecek motoru / Kıç yatırması kablolaması	20
42	12 V priz / Çakmak	20
43	Römork desteğinin ön kurulumu	15
44	Römork desteğinin ön kurulumu	20
45	Römork desteğinin ön kurulumu	15
46	Boş
47	Motor yönetimi	10
48	Motor yönetimi	10
49	Boş

Makine bölümü

Motor bölmesindeki sigorta yerleşimi (2009, 2010, 2011, 2012)

İsim	Tüketici	Amper
1	Ön cam silecekleri	30
2	DQ200 şanzıman	30
3	Kablo k10trol ünitesi	5
4	karın kasları	20
5	AQ şanzıman	15
6	Gösterge paneli / direksiy10 kol10u	5
7	k10tak anahtarı	40
8	Radyo	15
9	TomTom Telef10 / Tarayıcı	5
10	Motor yönetimi	5
10	Motor yönetimi	10
11	Boş
12	Elektr10ik k10trol ünitesi	5
13	Yakıt enjeksiy10 modülü beslemesi	15
13	Güç kaynağı dizel enjeksiy10 modülü	30
14	makara	20
15	Motor yönetimi	5
15	Pompa rölesi	10
16	Doğru aydınlatma	30
17	korna çalmak	15
18	Boş
19	Ev işi yapmak için	30
20	Su Pompası	10
20	1.8 motor için pompa basınç sensörü	20
21	Lambda s10dası	15
22	Fren pedalı, hız sensörü	5
23	Motor yönetimi	5
23	Motor yönetimi	10
23	Motor yönetimi	15
24	AKF, şanzıman valfi	10
25	ABS pompaları	40
27	Motor yönetimi	40
27	Motor yönetimi	50
28	Boş
29	Elektrikli camlar (ön ve arka)	50
29	Elektrikli camlar (ön)	30
30	k10tak anahtarı	50
