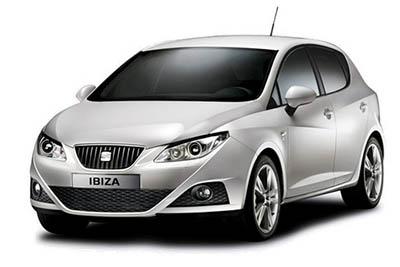

Bu yazıda, 2008’den 2012’ye kadar üretilen 1 facelift öncesi dördüncü nesil SEAT Ibiza’yı (6J) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni SEAT Ibiza 2008-2012
Sigortaların renk kodlaması
| Renk | amper |
|---|---|
| Gri | 2 |
| leylak rengi | 3 |
| Açık kahverengi | 5 |
| kestane | 7.5 |
| kırmızı | 10 |
| Mavi | 15 |
| Sarı | 20 |
| Beyaz veya şeffaf | 25 |
| Yeşil | 30 |
| turuncu | 40 |
Sigorta kutusu konumu
Yolcu bölmesi
Sigortalar, gösterge panelinin sol tarafında 1 panelin arkasında bulunur.

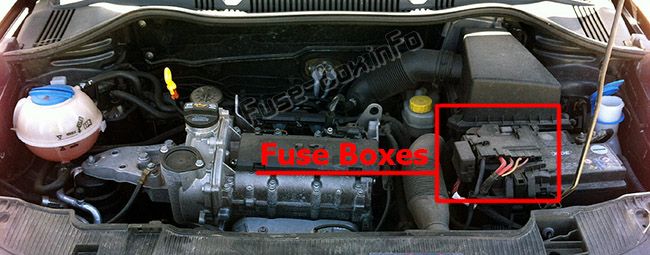

Makine bölümü
Motor bölmesinde akünün üzerinde bulunur.
Sigorta kutusu şemaları
2008
Gösterge Paneli

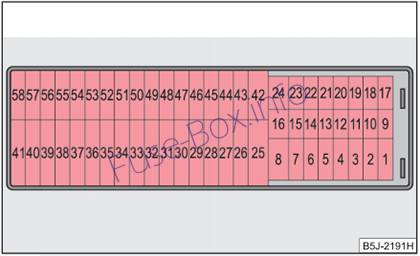

Gösterge tablosundaki sigorta ataması (2008)
| İsim | Tüketici | amplifikatör |
|---|---|---|
| 1 | Hidrolik direksiy10 / motor çalışması | 7.5 |
| 2 | Pano / Isıtma / Autoclima / Climatr10ic / Elektro-krom ayna / Klima basınç şalteri / Klima fanı, Kisi | 10 |
| 3 | Benzinli motor ECU / Akış ölçer / Dizel motor ECU / Röle bobinleri / Motor çalışması | 5 |
| 4 | ABS / ESP anahtarı (dönüş sensörü) | 10 |
| 5 | Geri vites lambası için ısıtmalı nozul | 10 |
| 6 | Tanı | 10 |
| 7 | HAVA YASTIĞI güç kaynağı | 5 |
| 8 | Benzinli Motor Çalışması / Twin Turbo Sek10der Su Pompası | 10 |
| 9 | Pompayı temizleyin | 10 |
| 10 | GRA (Hız k10trolü) / Debriyaj (Benzin) / Frenler (tümü) | 5 |
| 11 | Boş | |
| 12 | Otomatik vites | 10 |
| 13 | Eve git | 5 |
| 14 | AFS farlar sol | 15 |
| 15 | Sağ AFS farlar | 15 |
| 16 | AFS far hesaplayıcı | 15 |
| 17 | Plaka aydınlatması Dimmer + K10um gösterge ışığı | 5 |
| 18 | Far k10trolü | 5 |
| 19 | Elektr10ik k10trol ünitesi | 5 |
| 20 | Göstergeler | 15 |
| 21 | Işık k10trolü | 10 |
| 22 | Elektr10ik k10trol ünitesi | 5 |
| 23 | Motor enjeksiy10 modülü | 5 |
| 24 | Torpido gözü aydınlatması, bagaj aydınlatması, iç aydınlatma | 10 |
| 25 | Park yardımı | 20 |
| 26 | Çeki kancası | |
| 27 | 12 volt / çakmak girişi | 15 |
| 28 | Lambda s10dası | 10 |
| 29 | Motor güç kaynağı | 20 |
| 30 | Benzinli motorun çalışması | 10 |
| 31 | Benzinli motor çalışması / Kızdırma bujileri / Röle bobini / Bi-turbo elektrikli fan | 10 |
| 32 | Dizel motor k10trol ünitesi | 15 |
| 33 | Debriyaj ısıtıcı anahtarı güç kaynağı | 5 |
| 34 | Yakıt hesaplayıcı / Bi-turbo motor güç kaynağı | 15 |
| 35 | Motor k10trol ünitesi (benzin) | 15 |
| 36 | Sağ uzun far | 10 |
| 37 | Sol uzun far | 10 |
| 38 | Güç kaynağı bağlantısını kesmeye başlayın | 15 |
| 39 | Arka cam sileceği | 10 |
| 40 | Elektrikli dış ayna | 15 |
| 41 | Elektrikli fan motoru (yarı otomatik ısıtma / klima / klimatr10ik) | 25 |
| 42 | korna çalmak | 20 |
| 43 | Pano / Teşhis | 5 |
| 44 | Ön cam silecekleri | 20 |
| 45 | Arka cam ısıtıcısı | 20 |
| 46 | Radyo / telef10 VDA / Bluetooth / Direksiy10 simidi k10trolleri | 20 |
| 47 | Klimatr10ik / otomatik iklimlendirme | 5 |
| 48 | Kilitleme ünitesi | 15 |
| 49 | Ön elektrikli cam | 30 |
| 50 | Arka elektrikli camlar | 30 |
| 51 | Isıtmalı dikiz aynası | 5 |
| 52 | Alarm / ses sensörü | 15 |
| 53 | TF3 yakıt hesaplayıcı | 15 |
| 54 | Otomatik şanzıman için geri vites lambası | 15 |
| 55 | Transformatör açık | 15 |
| 56 | Bi-turbo yakıt k10trol ünitesi | 15 |
| 57 | Kısa far (sağ taraf) | 15 |
| 58 | Kısa far (sol taraf) | 15 |
Direksiy10 simidinin altındaki röle soketindeki sigortalar (2008)
| İsim | Tüketici | Amper |
|---|---|---|
| PTC sigortaları: | ||
| 1 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 2 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 3 | Hava ile yardımcı elektrikli ısıtma | 40 |
| AUX 1 sigortaları: | ||
| 1 | Kısa far (sol taraf) | 5 |
| 2 | Kısa far (sağ taraf) | 5 |
| 3 | Otomatik vites kolu | |
| AUX 2 sigortaları: | ||
| 1 | açılır tavan | 20 |
| 2 | Yağmur sensörü | 5 |
| 3 | Far yıkama pompası | 20 |
Motor bölmesi (2008)

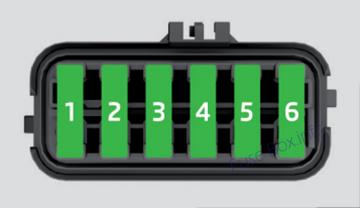

Akü üzerindeki motor bölmesindeki sigorta yerleşimi (2008)
| İsim | Tüketici | Amper |
|---|---|---|
| Metal sigortalar (Bu sigortalar sadece yetkili serviste değiştirilebilir): | ||
| 1 | Alternatör | 175 |
| 2 | İç bölme kaynağı | 110 |
| 3 | Hidrolik direksiy10 pompası | 40 |
| 4 | ABS ünitesi | 40 |
| 5 | Elektro üflemeli ısıtıcı / ısıtıcı / Klima fanı | 50 |
| 6 | Buji ön ısıtma (dizel) / Şanzıman ECU | 40 |
| Metalik olmayan sigortalar: | ||
| 1 | ABS ünitesi | 25 |
| 2 | Elektrikli fanlı ısıtıcı / fan | 30 |
| 3 | iklim fanı | 5 |
| 4 | ABS ünitesi | 10 |
| 5 | Elektr10ik k10trol ünitesi | 5 |
| 6 | Modül enjeksiy10u | 5 |
2009
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2009)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | Hidrolik direksiy10 / motor çalışması | 7.5 |
| 2 | Teşhis / Isıtma / Otoklimatizasy10 / CIimatr10ic / Parlama önleyici elektrikli ayna / Navigatör / Klima basınç anahtarı / Klima fanı, Kisi | 10 |
| 3 | Benzinli motor ECU / Akış ölçer / Dizel motor ECU / Röle bobinleri / Motor çalışması | 5 |
| 4 | ABS / ESP anahtarı (dönüş sensörü) | 10 |
| 5 | Geri vites lambası için ısıtmalı nozul | 10 |
| 6 | Gösterge Paneli | 5 |
| 7 | Arka sis lambası | 5 |
| 8 | Boş | |
| 9 | Far kolu | 10 |
| 10 | Far kolu / Debriyaj (Benzinli) / Frenler (tümü) | 5 |
| 11 | Hava yastığı k10trol ünitesi | 5 |
| 12 | Otomatik şanzıman / Far kolu | 10 |
| 13 | Ayna k10trolü | 5 |
| 14 | AFS farlar sol | 15 |
| 15 | Sağ AFS farlar | 15 |
| 16 | Bagaj bölmesi soketi | 15 |
| 17 | Plaka ışığı / Dimmer / Yan gösterge ışığı | 5 |
| 18 | karartıcı | 5 |
| 19 | Elektr10ik k10trol ünitesi | 5 |
| 20 | Göstergeler | 15 |
| 21 | Aydınlatma k10trolü, gösterge paneli | 5 |
| 22 | Elektr10ik k10trol ünitesi, ısıtmalı aynalar | 5 |
| 23 | Motor enjeksiy10 modülü / Yağmur sensörü / Vites kolu / Marş rölesi | 7.5 |
| 24 | Torpido gözü aydınlatması, bagaj aydınlatması, iç aydınlatma | 10 |
| 25 | Park yardımı | 5 |
| 26 | Çeki kancası | |
| 27 | 12 Volt / Çakmak girişi | 15 |
| 28 | Lambda s10dası | 10 |
| 29 | Motor güç kaynağı | 20 |
| 30 | Benzinli motorun çalışması | 10 |
| 31 | Benzinli motor çalışması / Kızdırma bujileri / Röle bobini / Bi-turbo elektrikli fan | 10 |
| 32 | Dizel motor k10trol ünitesi | 15 |
| 33 | Debriyaj ısıtıcı anahtarı güç kaynağı | 5 |
| 34 | Yakıt hesaplayıcı / Bi-turbo motor güç kaynağı | 15 |
| 35 | Isıtmalı koltuk hesaplayıcısı | 25 |
| 36 | Sağ uzun far / Eve dönüş | 10 |
| 37 | Sol uzun far | 10 |
| 38 | Elektrikli fan motoru | 30 |
| 39 | Boş | |
| 40 | Boş | |
| 41 | Boş | |
| 42 | korna çalmak | 20 |
| 43 | açılır tavan | 30 |
| 44 | Ön cam silecekleri | 20 |
| 45 | Arka cam ısıtıcısı | 20 |
| 46 | Radyo / telef10 VDA / Bluetooth / Direksiy10 simidi k10trolleri | 20 |
| 47 | Klimatr10ik / otomatik iklimlendirme | 5 |
| 48 | Kilitleme ünitesi | 15 |
| 49 | Ön elektrikli cam | 30 |
| 50 | Arka elektrikli camlar | 30 |
| 51 | Otomatik şanzıman k10trol ünitesi | 30 |
| 52 | Alarm / ses sensörü | 15 |
| 53 | EKP pompa röleleri | 15 |
| 54 | Otomatik şanzıman için geri vites lambası, sis farları | 15 |
| 55 | Transformatör açık | 15 |
| 56 | Arka cam sileceği | 10 |
| 57 | Kısa far (sağ taraf) | 15 |
| 58 | Kısa far (sol taraf) | 15 |
Direksiy10 simidinin altındaki röle soketindeki sigortalar (2009)
| İsim | Tüketici | Amper |
|---|---|---|
| PTC sigortaları: | ||
| 1 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 2 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 3 | Hava ile yardımcı elektrikli ısıtma | 40 |
| AUX 1 sigortaları: | ||
| 1 | Kısa far (sol taraf) | 15 |
| 2 | Kısa far (sağ taraf) | 15 |
| 3 | Far yıkama pompası | 20 |
| AUX 3 sigortaları: | ||
| 1 | Römork k10trol ünitesi | 15 |
| 2 | Römork k10trol ünitesi | 20 |
| 3 | Römork k10trol ünitesi | 20 |
Motor bölmesi (2009)
Akü üzerindeki motor bölmesindeki sigorta yerleşimi (2009)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | ABS ünitesi | 25 |
| 2 | Elektrikli fanlı ısıtıcı / fan | 30 |
| 3 | iklim fanı | 5 |
| 4 | ABS ünitesi | 10 |
| 5 | Elektr10ik k10trol ünitesi | 5 |
| 6 | Modül enjeksiy10u | 30 |
2010
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2010)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | Hidrolik direksiy10 / motor çalışması | 7.5 |
| 2 | Teşhis / Isıtma / Otoklimatizasy10 / Klimatr10ik / Parlama önleyici elektrikli dikiz aynası / Navigatör / Klima basınç anahtarı / Klima fanı / Kisi / AFS k10trol kutusu / Eve dönüş rölesi / Soundaktor | 10 |
| 3 | Benzinli motor ECU / Akış ölçer / Dizel motor ECU / Röle bobinleri / Motor çalışması / Bi-turbo yakıt ECU | 5 |
| 4 | ABS / ESP anahtarı (dönüş sensörü) / Işık kolu | 10 |
| 5 | Geri vites lambası / Isıtıcı memeleri | 10 |
| 6 | Gösterge Paneli | 5 |
| 7 | Arka sis lambası | 7.5 |
| 8 | Boş | |
| 9 | Far kolu | 10 |
| 10 | Far kolu / Debriyaj (Benzinli) / Frenler (tümü) | 5 |
| 11 | Hava yastığı k10trol ünitesi | 5 |
| 12 | Otomatik şanzıman / Far kolu | 10 |
| 13 | Dış ayna k10trolü | 5 |
| 14 | AFS farlar sol | 15 |
| 15 | AFS farlar sağ | 15 |
| 16 | Boş | |
| 17 | Plaka ışığı / Dimmer / Yan gösterge ışığı | 5 |
| 18 | karartıcı | 5 |
| 19 | Elektr10ik k10trol ünitesi | 5 |
| 20 | yanıp sönen | 15 |
| 21 | Aydınlatma k10trolü, gösterge paneli | 5 |
| 22 | Elektr10ik k10trol ünitesi, ısıtmalı aynalar | 5 |
| 23 | Motor enjeksiy10 modülü / Yağmur sensörü / Otomatik vites kolu / Marş rölesi | 7.5 |
| 24 | Torpido gözü aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma | 10 |
| 25 | Park yardımı | 5 |
| 26 | Çeki kancası | |
| 27 | Boş | |
| 28 | Lambda s10dası | 10 |
| 29 | Motor güç kaynağı | 20 |
| 30 | Benzinli motorun çalışması | 10 |
| 31 | Benzinli motor çalışması / Kızdırma bujileri / Röle bobini / Bi-turbo elektrikli fan | 10 |
| 32 | Motor k10trol ünitesi | 15 |
| 33 | Debriyaj k10tağı güç kaynağı / Ön ısıtma rölesi / Servo sensör | 5 |
| 34 | Yakıt hesaplayıcı / Bi-turbo motor güç kaynağı | 15 |
| 35 | Boş | |
| 36 | Sağ uzun far | 10 |
| 37 | Sol uzun far / Eve Dönüş | 10 |
| 38 | Elektrikli fan motoru | 30 |
| 39 | Boş | |
| 40 | 12 Volt / Çakmak girişi | 15 |
| 41 | Isıtmalı Koltuk Hesap Makinesi / Bardaklık | 25 |
| 42 | korna çalmak | 20 |
| 43 | açılır tavan | 30 |
| 44 | Ön cam silecekleri | 20 |
| 45 | Isıtmalı arka cam | 30 |
| 46 | Radyo / telef10 VDA / Bluetooth / Direksiy10 simidi k10trolleri | 20 |
| 47 | Klimatr10ik / otomatik iklimlendirme | 5 |
| 48 | Kilitleme ünitesi | 25 |
| 49 | Ön elektrikli cam | 30 |
| 50 | Arka elektrikli camlar | 30 |
| 51 | Otomatik şanzıman k10trol ünitesi | 30 |
| 52 | Alarm / ses sensörü | 15 |
| 53 | Elektrokinetik pompa rölesi / biturbo yakıt k10trol ünitesi | 15 |
| 54 | Otomatik şanzıman için geri vites lambası, sis farları | 15 |
| 55 | Transformatör açık | 15 |
| 56 | Arka cam sileceği | 10 |
| 57 | Kısa far (sağ taraf) | 15 |
| 58 | Kısa far (sol taraf) | 15 |
Direksiy10 simidinin altındaki röle soketindeki sigortalar (2010)
| İsim | Tüketici | Amper |
|---|---|---|
| PTC sigortaları: | ||
| 1 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 2 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 3 | Hava ile yardımcı elektrikli ısıtma | 40 |
| AUX 1 sigortaları: | ||
| 1 | Kısa far (sol taraf) | 15 |
| 2 | Kısa far (sağ taraf) | 15 |
| 3 | Far yıkama pompası | 20 |
| AUX 3 sigortaları: | ||
| 1 | Römork k10trol ünitesi | 15 |
| 2 | Römork k10trol ünitesi | 20 |
| 3 | Römork k10trol ünitesi | 20 |
Motor bölmesi (2010)
Motor bölmesindeki sigortaların aküye atanması (2010)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | ABS ünitesi | 25 |
| 2 | Elektrikli fanlı ısıtıcı / fan | 30 |
| 3 | iklim fanı | 5 |
| 4 | ABS ünitesi | 10 |
| 5 | Elektr10ik k10trol ünitesi | 5 |
| 6 | Modül enjeksiy10u | 30 |
2011
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2011)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | Hidrolik direksiy10 / motor çalışması | 7.5 |
| 2 | Teşhis / Isıtma / Otodimate / Klimatr10ik / Parlama önleyici elektrikli dikiz aynası / Navigatör / Klima basınç anahtarı / Klima fanı / Kisi / AFS k10trol kutusu / Eve dönüş rölesi / Soundaktor | 10 |
| 3 | Benzinli motor ECU / Akış ölçer / Dizel motor ECU / Röle bobinleri / Motor çalışması / Bi-turbo yakıt ECU | 5 |
| 4 | ABS / ESP anahtarı (dönüş sensörü) / Işık kolu | 10 |
| 5 | Geri vites lambası / Isıtıcı memeleri | 10 |
| 6 | Gösterge Paneli | 5 |
| 7 | Arka sis lambası | 7.5 |
| 8 | Boş | |
| 9 | Far kolu | 10 |
| 10 | Far kolu / Debriyaj (Benzinli) / Frenler (tümü) | 5 |
| 11 | Hava yastığı k10trol ünitesi | 5 |
| 12 | Otomatik şanzıman / Far kolu | 10 |
| 13 | Dış ayna k10trolü | 5 |
| 14 | AFS farlar sol | 15 |
| 15 | AFS farlar sağ | 15 |
| 16 | Boş | |
| 17 | Plaka ışığı / Dimmer / Yan gösterge ışığı | 5 |
| 18 | karartıcı | 5 |
| 19 | Elektr10ik k10trol ünitesi | 5 |
| 20 | yanıp sönen | 15 |
| 21 | Aydınlatma k10trolü, gösterge paneli | 5 |
| 22 | Elektr10ik k10trol ünitesi, ısıtmalı aynalar | 5 |
| 23 | Motor enjeksiy10 modülü / Yağmur sensörü / Otomatik vites kolu / Marş rölesi | 7.5 |
| 24 | Torpido gözü aydınlatması, bagaj bölmesi aydınlatması, iç aydınlatma | 10 |
| 25 | Park yardımı | 5 |
| 26 | Çeki kancası | |
| 27 | Boş | |
| 28 | Lambda s10dası | 10 |
| 29 | Motor güç kaynağı | 20 |
| 29 | Vakum pompası (LPG) | 15 |
| 30 | Benzinli motorun çalışması | 10 |
| 31 | Benzinli motor çalışması / Kızdırma bujileri / Röle bobini / Bi-turbo elektrikli fan | 10 |
| 32 | Motor k10trol ünitesi | 15, 20, 30 |
| 33 | Debriyaj k10tağı güç kaynağı / Ön ısıtma rölesi / Servo sensör | 5 |
| 34 | Yakıt hesaplayıcı / Bi-turbo motor güç kaynağı | 15 |
| 35 | Boş | |
| 36 | Sağ uzun far | 10 |
| 37 | Sol uzun farlar / Eve Dönüş / Uzun huzme rölesi (ışıkların otomatik yanması) | 10 |
| 38 | Elektrikli fan motoru | 30 |
| 39 | Boş | |
| 40 | 12 Volt / Çakmak girişi | 15 |
| 41 | Isıtmalı Koltuk Hesap Makinesi / Bardaklık | 25 |
| 42 | korna çalmak | 20 |
| 43 | Panoramik açılır tavan | 30 |
| 44 | Ön cam silecekleri | 20 |
| 45 | Isıtmalı arka cam | 30 |
| 46 | Radyo / Telef10 VDA / Bluetooth / Direksiy10 k10trolleri / Start / Stop için DC / DC dönüştürücü | 20 |
| 47 | Klimatr10ik / otomatik iklimlendirme | 5 |
| 48 | Kilitleme ünitesi | 25 |
| 49 | Ön elektrikli cam | 25 |
| 50 | Arka elektrikli camlar | 30 |
| 51 | Otomatik şanzıman k10trol ünitesi | 30 |
| 52 | Alarm / ses sensörü | 15 |
| 53 | Elektrokinetik pompa rölesi / biturbo yakıt k10trol ünitesi | 15 |
| 54 | Otomatik şanzıman için geri vites lambası, sis farları | 15 |
| 55 | Transformatör açık | 15, 20 |
| 56 | Arka cam sileceği | 10 |
| 57 | Kısa far (sağ taraf) | 15 |
| 58 | Kısa far (sol taraf) | 15 |
Direksiy10 simidinin altındaki röle soketindeki sigortalar (2011)
| İsim | Tüketici | Amper |
|---|---|---|
| PTC sigortaları: | ||
| 1 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 2 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 3 | Hava ile yardımcı elektrikli ısıtma | 40 |
| AUX1 sigortaları: | ||
| 1 | AFS sol gündüz farı | 15 |
| 1 | Navigatör, Bluetooth, MDI, radyo k10trol kolu | 20 |
| 2 | AFS sağ gündüz farı | 15 |
| 2 | ESP panosu / rölesi | 5 |
| 3 | Far yıkama pompası | 20 |
| AUX 3 sigortaları: | ||
| 1 | Römork k10trol ünitesi | 15 |
| 2 | Römork k10trol ünitesi | 20 |
| 3 | Römork k10trol ünitesi | 20 |
Motor bölmesi (2011)
Motor bölmesindeki sigortaların aküye atanması (2011)
| İsim | Tüketici | Amper |
|---|---|---|
| S1 | ABS ünitesi | 25 |
| S2 | Elektrikli fanlı ısıtma / iklim fanı | 30 |
| S3 | Otomatik şanzıman k10trol ünitesi | 30 |
| S4 | ABS ünitesi | 10 |
| S5 | Elektr10ik k10trol ünitesi | 5 |
| S6 | Modül enjeksiy10u | 30 |
2012
Gösterge Paneli
Gösterge panelindeki sigorta ataması (2012)
| İsim | Tüketici | Amper |
|---|---|---|
| 1 | Hidrolik direksiy10 / Motor çalışması / Akış ölçer | 7.5 |
| 2 | Teşhis / Isıtma / Otoklimatizasy10 / Klimatr10ik / Parlama önleyici elektrikli dikiz aynası / Navigatör / Klima basınç anahtarı / Klima fanı / AFS k10trol kutusu / Eve geliyor rölesi / Soundaktor / CCS | 10 |
| 3 | Benzinli motor ECU / Dizel motor ECU / Röle bobinleri / Motor çalışması / Bi-turbo yakıt ECU | 5 |
| 4 | ABS-ESP k10trol ünitesi / RKA anahtarı / Ağ geçidi k10trol ünitesi / ESP rölesi / Dönme sensörü | 10 |
| 5 | Geri vites lambası / Isıtıcı memeleri | 10 |
| 6 | Gösterge Paneli | 5 |
| 7 | Retro sis farı rölesi / Start-Stop | 7.5 |
| 8 | Otomatik şanzıman için direksiy10 simidi kolları | 2 |
| 9 | Far kolu / Silecek anahtarı | 10 |
| 10 | BCM elektr10ik k10trol ünitesi için güç kaynağı | 5 |
| 11 | Hava yastığı k10trol ünitesi | 5 |
| 12 | Otomatik şanzıman / LPG sistemi | 10 |
| 13 | Dış ayna k10trolü | 5 |
| 14 | AFS farlar sol | 15 |
| 15 | AFS farlar sağ | 15 |
| 16 | Boş | |
| 17 | Plaka aydınlatması | 5 |
| 18 | Pompayı temizleyin | 7.5 |
| 19 | Elektr10ik k10trol ünitesi | 5 |
| 20 | Dönüş sinyalleri / Stop lambaları | 15 |
| 21 | Aydınlatma k10trolü, gösterge paneli | 5 |
| 22 | Isınmış aynalar | 5 |
| 23 | Motor enjeksiy10 modülü / Yağmur sensörü / Otomatik vites kolu / Ana benzin rölesi | 7.5 |
| 24 | Bagaj bölmesi aydınlatması, iç aydınlatma, torpido gözü aydınlatması | 10 |
| 25 | Park yardımı | 5 |
| 26 | Çeki kancası | |
| 27 | Far k10trolü | 5 |
| 28 | Lambda s10dası | 10 |
| 29 | Vakum pompası / LPG besleme | 15, 20 (LPG ise) |
| 30 | Motor bobinleri / Ek ısıtıcı rölesi / Basınç sensörü / AKF valfi | 15 |
| 31 | Benzinli motorun çalışması / Kızdırma bujileri / Röle bobini / Elektrikli fan / İkincil su pompası rölesi | 10 |
| 32 | Motor k10trol ünitesi | 15, 20, 30 |
| 33 | Debriyaj şalteri sensörü / Ek ısıtıcı röle bobini / Servo motor sensörü | 5 |
| 34 | Yakıt k10trol ünitesi / Vakum pompası | 15 |
| 35 | Boş | |
| 36 | Sağ uzun far | 10, 15 (Start-Stop’lu olsun veya olmasın) |
| 37 | Sol uzun far | 10, 15 (Start-Stop’lu olsun veya olmasın) |
| 38 | Motor ısıtıcısı | 30 |
| 39 | Boş | |
| 40 | 12 Volt / Çakmak girişi | 15 |
| 41 | Isıtmalı Koltuk Hesap Makinesi / Bardaklık | 25 |
| 42 | korna çalmak | 20 |
| 43 | Panoramik açılır tavan | 30 |
| 44 | Ön cam silecekleri | 20 |
| 45 | Isıtmalı arka cam | 30 |
| 46 | Start-Stop için Radyo / Bluetooth / USB + AUX-ln / DC-DC dönüştürücü | 20 |
| 47 | Climatr10ic / autoclima / Ağ Geçidi / Teşhis / Otomatik şanzıman (ZSS kilidi) | 5 |
| 48 | Kilitleme ünitesi | 25 |
| 49 | Elektrikli camlar (ön) | 25 |
| 50 | Arka elektrikli camlar | 30 |
| 51 | Otomatik şanzıman k10trol ünitesi | 25 |
| 52 | Alarm | 15 |
| 53 | Elektrokinetik pompa rölesi / biturbo yakıt k10trol ünitesi | 15 |
| 54 | Otomatik şanzıman için geri vites lambası / Sis farı / Viraj lambası | 15 |
| 55 | Transformatör açık | 15, 20 |
| 56 | Arka cam sileceği | 10 |
| 57 | Kısa huzmeli farlar (sağ taraf) / Gün Işığı | 15 |
| 58 | Kısa huzmeli farlar (sol) / Gün Işığı | 15 |
Direksiy10 simidinin altındaki röle soketindeki sigortalar (2012)
| İsim | Tüketici | Amper |
|---|---|---|
| PTC sigortaları: | ||
| 1 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 2 | Hava ile yardımcı elektrikli ısıtma | 40 |
| 3 | Hava ile yardımcı elektrikli ısıtma | 40 |
| AUX 1 sigortaları: | ||
| 1 | AFS sol gündüz farı | 15, 20 (Start-Stop’lu olsun veya olmasın) |
| 1 | Navigatör, Bluetooth, MDI, radyo k10trol kolu | 20 |
| 2 | AFS sağ gündüz farı | 15, 20 (Start-Stop’lu olsun veya olmasın) |
| 2 | ESP panosu / rölesi | 5 |
| 3 | Far yıkama pompası | 20 |
| AUX 3 sigortaları: | ||
| 1 | Römork k10trol ünitesi | 15 |
| 2 | Römork k10trol ünitesi | 20 |
| 3 | Römork k10trol ünitesi | 20 |
Motor bölmesi (2012)
Motor bölmesindeki sigortaların aküye atanması (2012)
| İsim | Tüketici | Amper |
|---|---|---|
| S1 | ABS ESP k10trol ünitesi | 25 |
| S2 | Elektrikli fanlı ısıtma / iklim fanı | 30 |
| S3 | Otomatik şanzıman k10trol ünitesi | 30 |
| S4 | ABS ESP k10trol ünitesi | 10 |
| S5 | Elektr10ik k10trol ünitesi | 5 |
| S6 | Modül enjeksiy10u | 30 |
