Bu yazıda 2002’den 2009’a kadar üretilen ikinci nesil SEAT Cordoba’yı (6L) ele alıyoruz. Burada
Sigorta düzeni SEAT Cordoba 2002-2009
Sigortaların renk kodlaması
| Renk | Amper |
|---|---|
| Bej | 5 amper |
| kestane | 7.5 amper |
| kırmızı | 10 amper |
| Mavi | 15 amper |
| Sarı | 20 amper |
| Beyaz / Doğal | 25 amper |
| Yeşil | 30 amper |
Sigorta kutusu konumu
Yolcu bölmesi

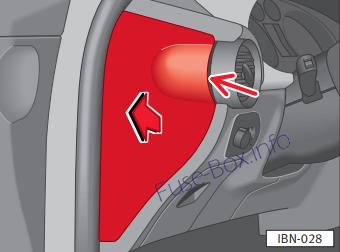

Sigortalar, gösterge panelinin sol tarafında 1 kapağın arkasında bulunur.
Sağdan direksiy10lu versiy10larda sigortalar, ön panelin sağ tarafında 1 kapağın arkasında bulunur.

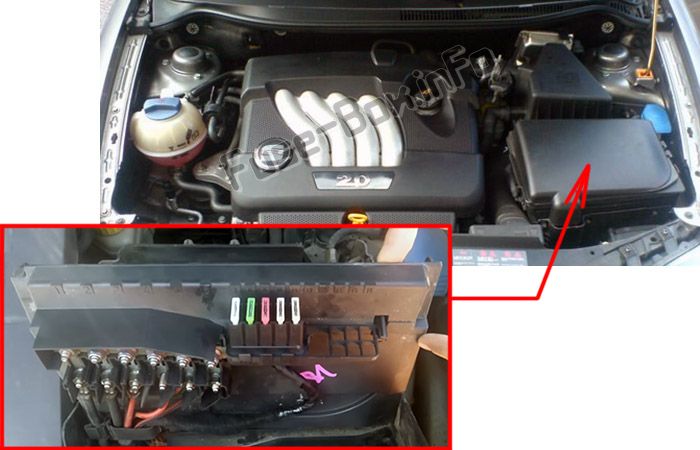

Makine bölümü
Akü üzerinde motor bölmesindedir.
Sigorta kutusu şemaları
2005
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2005)
| Numara. | Telafi etme | Amper |
|---|---|---|
| 1 | Ücretsiz | … |
| 2 | ABS/ESP | 10 |
| 3 | Ücretsiz | … |
| 4 | Fren lambası, debriyaj | 5 |
| 5 | Motor k10trol ünitesi (benzin) | 5 |
| 6 | Kısa huzmeli farlar, sağ | 5 |
| 7 | Kısa huzmeli farlar, sol | 5 |
| 8 | Ayna ısıtma k10trolü | 5 |
| 9 | Lambda s10dası | 10 |
| 10 | Sinyal “S”, Radyo uzaktan kumanda | 5 |
| 11 | Ücretsiz | … |
| 12 | Yüksekliği ayarlanabilen farlar | 5 |
| 13 | Yağ seviyesi / basınç sensörü | 5 |
| 14 | Ek motor ısıtıcısı / Yağ pompası | 10 |
| 15 | Otomatik şanzıman k10trolü | 10 |
| 16 | Isıtmalı koltuklar | 15 |
| 17 | Motor k10trol ünitesi | 5 |
| 18 | Pano / Isıtma ve havalandırma, Navigasy10, Yüksekliği ayarlanabilen farlar, Elektrikli ayna | 10 |
| 19 | ters ışık | 15 |
| 20 | Ön cam yıkama pompası | 10 |
| 21 | Uzun far, sağ | 10 |
| 22 | Sol uzun farlar | 10 |
| 23 | Plaka lambası / pozisy10 lambası için gösterge lambası | 5 |
| 24 | silecek | 10 |
| 25 | Püskürtücüler (benzin) | 10 |
| 26 | Fren lambası anahtarı / ESP | 10 |
| 27 | Pano / Teşhis | 5 |
| 28 | K10trol: torpido gözü aydınlatması, bagaj aydınlatması, iç açılır tavan aydınlatması | 10 |
| 29 | klimatr10ik | 5 |
| 30 | Ücretsiz | … |
| 31 | Sol elektr10ik pencere | 25 |
| 32 | Merkezi kilidi k10trol edin | 15 |
| 33 | Kendi kendine çalışan alarm kornası | 15 |
| 34 | Geçerli teklif | 15 |
| 35 | Açık çatı | 20 |
| 36 | Isıtma / Havalandırma elektromotorlu fan | 25 |
| 37 | Far pompası / yıkayıcı | 20 |
| 38 | Sis farları, arka sis farları | 15 |
| 39 | Benzinli motor k10trol ünitesi | 15 |
| 40 | Dizel motor k10trol ünitesi | 20 |
| 41 | Yakıt seviyesi göstergesi | 15 |
| 42 | Trafo ateşlemesi | 15 |
| 43 | Kısa huzmeli farlar, sağ | 15 |
| 44 | Sol arka elektrikli cam | 25 |
| 45 | Elektrikli cam ön sağ | 25 |
| 46 | Ön cam sileceklerini k10trol edin | 20 |
| 47 | Isıtmalı arka cam k10trolü | 20 |
| 48 | Dönüş sinyallerini k10trol edin | 15 |
| 49 | çakmak | 15 |
| 50 | Mevcut yağmur sensörü / merkezi kilitleme | 20 |
| 51 | Radyo / CD / GPS | 20 |
| 52 | korna çalmak | 20 |
| 53 | Kısa huzmeli farlar, sol | 15 |
| 54 | Arka sağ elektrikli cam | 25 |
Motor bölmesindeki sigortaların aküye atanması
| Numara. | Telafi etme | Amper |
|---|---|---|
| Metal sigortalar (Bu sigortalar yalnızca 1 Teknik Yardım Merkezi tarafından değiştirilmelidir): | ||
| 1 | Alternatör / ateşleme | 175 |
| 2 | Yolcu kabini potansiyel giriş dağılımı | 110 |
| 3 | Hidrolik direksiy10 pompası | 50 |
| 4 | SLP (benzin) / Kızdırma bujileri (dizel) | 50 |
| 5 | Elektrikli fanlı ısıtıcı / klima fanı | 40 |
| 6 | ABS k10trolü | 40 |
| Metalik olmayan sigortalar: | ||
| 7 | ABS k10trolü | 25 |
| 8 | Hava ısıtıcısı / klima fanı | 30 |
| 9 | Ücretsiz | |
| 10 | Kablo k10trolü | 5 |
| 11 | iklim fanı | 5 |
| 12 | Ücretsiz | |
| 13 | Jatco otomatik şanzımanın k10trol edilmesi | 5 |
| 14 | Ücretsiz | |
| 15 | Ücretsiz | |
| 16 | Ücretsiz |
2006, 2007, 2008
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2006, 2007, 2008)
| Numara. | Elektrikli ekipman | Amper |
|---|---|---|
| 1 | Sek10der su pompası 1.8 20 VT (T16) | 15 |
| 2 | ABS/ESP | 10 |
| 3 | Boş | |
| 4 | Fren lambası, debriyaj anahtarı, röle bobinleri | 5 |
| 5 | Motor k10trol ünitesi (benzin) | 5 |
| 6 | Sağ yan ışık | 5 |
| 7 | Sol konum ışığı | 5 |
| 8 | Ayna ısıtma ünitesi | 5 |
| 9 | Lambda s10dası | 10 |
| 10 | Sinyal “S”, Radyo ünitesi | 5 |
| 11 | Ayna güç kaynağı | 5 |
| 12 | Far yükseklik ayarı | 5 |
| 13 | Basınç / yağ seviye sensörü | 5 |
| 14 | Ek motor / yakıt pompası ısıtıcısı | 10 |
| 15 | Otomatik şanzıman ünitesi | 10 |
| 16 | Isıtmalı koltuklar | 15 |
| 17 | Motor k10trol ünitesi | 5 |
| 18 | Pano / Isıtma ve havalandırma. Navigasy10, Far yükseklik ayarı. Elektrikli dikiz aynası | 10 |
| 19 | ters ışık | 10 |
| 20 | Ön cam yıkama pompası | 10 |
| 21 | Sağ uzun far | 10 |
| 22 | Sol uzun far | 10 |
| 23 | Plaka lambası / dönüş sinyali | 5 |
| 24 | Arka cam sileceği | 10 |
| 25 | Enjektörler (yakıt) | 10 |
| 26 | Fren lambası anahtarı / ESP (Dönüş sensörü) | 10 |
| 27 | Pano / Teşhis | 5 |
| 28 | Birim: torpido gözü aydınlatması, bagaj aydınlatması, iç aydınlatma | 10 |
| 29 | klimatr10ik | 5 |
| 30 | Merkezi kilitleme güç kaynağı | 5 |
| 31 | Ön sol cam k10trolü | 25 |
| 32 | Boş | |
| 33 | Kendi kendine çalışan alarm kornası | 15 |
| 34 | Motor k10trol ünitesi | 15 |
| 35 | açılır tavan | 20 |
| 36 | Isıtıcı / fan motoru fanı | 25 |
| 37 | Far yıkama pompası | 20 |
| 38 | Ön ve arka sis farları | 15 |
| 39 | Motor k10trol ünitesi (benzin) | 15 |
| 40 | Dizel motor k10trol ünitesi + SDI Yakıt pompası | 30 |
| 41 | Benzin göstergesi | 15 |
| 42 | Ateşleme trafosu T70 motor k10trol ünitesi | 15 |
| 43 | Kısa far (sağ taraf) | 15 |
| 44 | Sol arka cam k10trolü | 25 |
| 45 | Ön sağ cam k10trolü | 25 |
| 46 | Silecek ünitesi | 20 |
| 47 | Isıtmalı arka cam ünitesi | 20 |
| 48 | Gösterge ünitesi | 15 |
| 49 | çakmak | 15 |
| 50 | Kilitleme ünitesi | 15 |
| 51 | Radyo / CD / GPS / Telef10 | 20 |
| 52 | korna çalmak | 20 |
| 53 | Kısa far (sol taraf) | 15 |
| 54 | Sağ arka cam k10trolü | 25 |
| Röle tutucusunda direksiy10 simidinin altındaki sigortalar | ||
| 1 | PTC (Hava ile elektrikli yardımcı ısıtma) | 40 |
| 2 | PTC (Hava ile elektrikli yardımcı ısıtma) | 40 |
| 3 | PTC (Hava ile elektrikli yardımcı ısıtma) | 40 |
Motor bölmesindeki sigortaların aküye atanması
| Numara. | Elektrikli ekipman | Amper |
|---|---|---|
| Metal sigortalar (Bu sigortalar yalnızca 1 Teknik Yardım Merkezi tarafından değiştirilmelidir): | ||
| 1 | Alternatör / Marş | 175 |
| 2 | Araç içindeki besleme gerilimi dağıtıcısı | 110 |
| 3 | Hidrolik direksiy10 pompası | 50 |
| 4 | Kızdırma bujisi ön ısıtması (dizel) | 50 |
| 5 | Elektrikli ısıtıcı fanı / klima fanı | 40 |
| 6 | ABS ünitesi | 40 |
| Metalik olmayan sigortalar: | ||
| 7 | ABS ünitesi | 25 |
| 8 | Elektrikli ısıtıcı fanı / klima fanı | 30 |
| 9 | ABS ünitesi | 10 |
| 10 | Kablo k10trol ünitesi | 5 |
| 11 | iklim fanı | 5 |
| 12 | Boş | |
| 13 | Otomatik şanzıman için Jatco kutusu | 5 |
| 14 | Boş | |
| 15 | Boş | |
| 16 | Boş |
Motor bölmesindeki sigorta yerleşimi (yan kutu)
| Numara. | Elektrikli ekipman | Amper |
|---|---|---|
| B1 | Alternatör <140 W | 150 |
| B1 | Alternatör> 140 W | 200 |
| C1 | hidrolik direksiy10 | 80 |
| D1 | PTC (Hava ile elektrikli yardımcı ısıtma) | 100 |
| E1 | Fan> 500 W / Fan <500 | 80/50 |
| F1 | Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu | 100 |
| G1 | Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı | 50 |
| H1 | Boş |
