SEAT Ateca (2016-2019…) Sigorta Kutusu Şeması

Kompakt SEAT Ateca crossover 2016’dan bugüne kadar mevcuttur. Bu yazıda SEAT Ateca 2016 2017, 2018 ve 2019 sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atamasını (sigortaların düzeni) bulacaksınız .

İçindekiler

Sigorta düzeni SEAT Ateca 2016-2019…
Yolcu bölmesi
Makine bölümü
2016, 2017
2018
2019

İçerik gizle

1 Sigorta düzeni SEAT Ateca 2016-2019…

1.1 Yolcu bölmesi

1.2 Makine bölümü

1.3 2016, 2017

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

1.4 2018

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

1.5 2019

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

Sigorta düzeni SEAT Ateca 2016-2019…

SEAT Ateca’nın çakmak (elektrik prizi) sigortası, ön paneldeki sigorta kutusunda bulunan 40 numaralı sigortadır.

Sigortaların renk kodlaması

Renk	amper
Siyah	1
leylak rengi	3
Açık kahverengi	5
kestane	7.5
kırmızı	10
Mavi	15
Sarı	20
Beyaz veya şeffaf	25
Yeşil	30
turuncu	40

Sigorta kutusu konumu

Yolcu bölmesi

Soldan direksiy10lu araçlar:

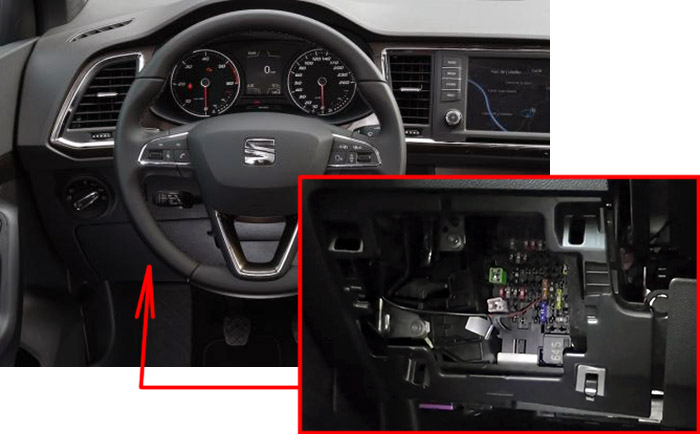

Sigorta kutusu, eşya gözünün arkasında bulunur. Sigortaların yolcu kabinindeki yeri (LHD): SEAT Ateca (2016-2019 -...)

Sağdan direksiy10lu araçlar:

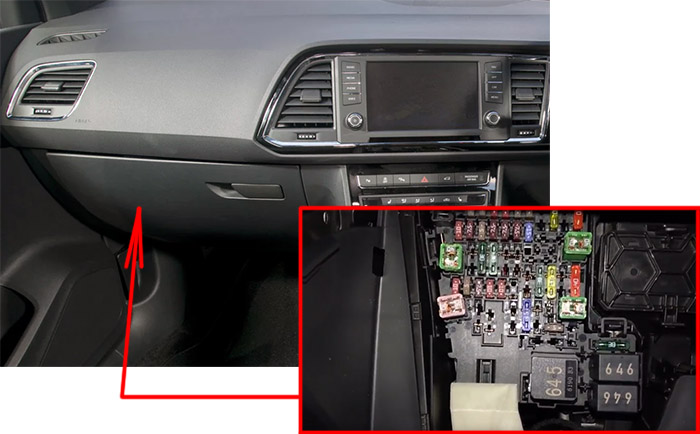

Sigorta kutusu torpido gözünde bulunur. Sigortaların yolcu kabinindeki yeri (RHD): SEAT Ateca (2016-2019 -...)

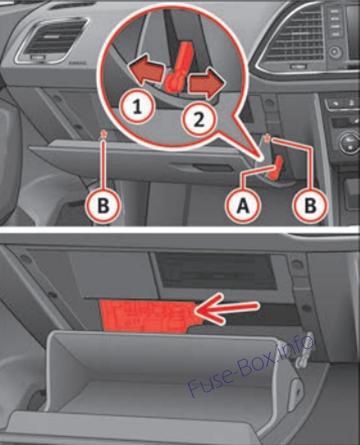

Açılma sınırlayıcısını (A) iki aşamada serbest bırakın:
– önce sınırlayıcıyı çekerek açın (ok 1), ardından yavaşça sağa doğru hareket ettirin (ok 2). Kapak normal açık konumdayken (30°) kılavuzu çıkarın.
– Kapağı ikinci açık konumunda (60 °) serbest bırakmak için yan pimleri (B) serbest bırakın.

Makine bölümü

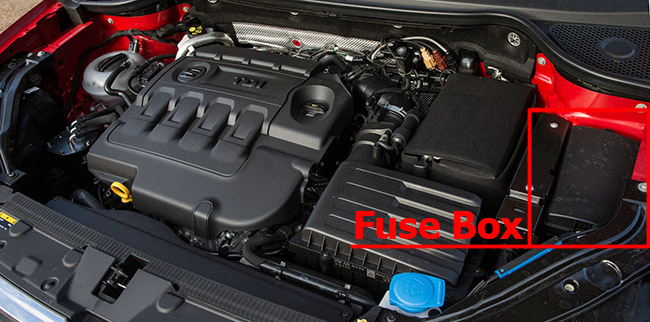

Motor bölmesindeki sigortaların yeri: SEAT Ateca (2016-2019 -...)

Sigorta kutusu şemaları

2016, 2017

Gösterge Paneli

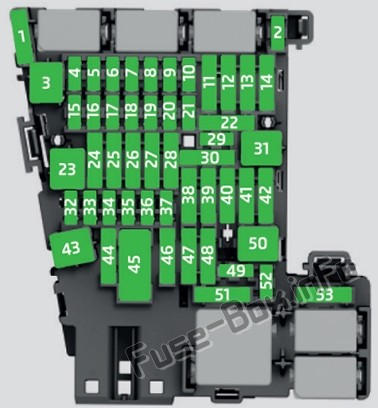

Pano sigorta kutusu şeması: SEAT Ateca (2016, 2017, 2018, 2019)

Numara.	tüketiciler	Amper
1	Adblue (SCR)	30
5	köprü	5
6	Otomatik vites kolu	5
7	Klima ve ısıtma k10trol paneli, arka cam ısıtıcısı, yardımcı ısıtıcı.	10
8	Teşhis, el freni anahtarı, ışık anahtarı, geri vites lambası, iç aydınlatma, sürüş modu	10
9	Direksiy10 kol10u	5
10	radyo ekranı	7.5
12	Radyo	20
14	Klima fanı	40
15	Direksiy10 kol10unun kilidinin açılması	10
16	Koppelantenne bağlantı kutusu	7.5
17	Gösterge Paneli	5
18	Arka kamera	7.5
19	kessy	7.5
21	Haldex 4×4 k10trol ünitesi	15
22	Römork	15
23	Sağ ışıklar	40
2A	Elektrikli açılır tavan	30
25	sol kapı	30
26	Isıtmalı koltuklar	30
28	Römork	25
31	Sol ışıklar	40
32	Park yardımı hesaplayıcısı	7.5 / 10
33	hava yastığı	5
34	Geri vites anahtarı, klima sensörü, elektrokromik ayna	7.5
35	Teşhis, far k10trol ünitesi, far ayarlayıcı	10
36	Ön kamera, Radar	5/10
38	Römork	25
39	sağ kapı	30
40	12V priz	20
42	Merkezi kilitleme	40
43	İç ışık	30
44	Römork	15
45	Elektrikli sürücü koltuğu	15
47	Arka cam sileceği	15
49	Başlatıcı; debriyaj sensörü	5
50	Elektrikli arka kapak	40
53	Isıtmalı arka cam	30

Makine bölümü

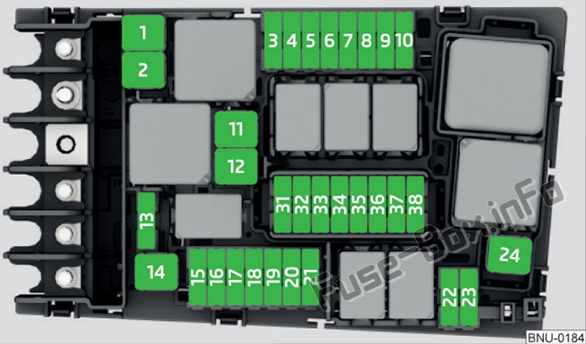

Kaputun altındaki sigorta kutusunun şeması: SEAT Ateca (2016, 2017, 2018, 2019)

Numara.	tüketiciler	Amper
1	ESP k10trol ünitesi	40
2	ESP k10trol ünitesi	40
3	Motor k10trol ünitesi (dizel / benzinli)	30/15
4	Motor sensörleri	5/10
5	Motor sensörleri	10
6	Fren lambası sensörü	5
7	Motor güç kaynağı	10
8	Lambda s10dası	15/10
9	Motor	5/20
10	Yakıt pompası k10trol ünitesi	15/20
11	CTP	40
12	CTP	40
13	Otomatik şanzıman k10trol ünitesi	15/30
14	Isıtmalı ön cam	40
15	korna çalmak	15
17	Motor k10trol ünitesi	7.5
18	Terminal 30 (pozitif referans)	5
19	Ön cam yıkayıcı	30
20	Alarm kornası	10
22	Motor k10trol ünitesi	5
23	marş	30
24	CTP	40
31	Basınç pompası	15
33	Dişli pompası	30
37	Park ısıtıcısı	20

2018

Gösterge Paneli

Numara.	tüketiciler	Amper
1	Adblue (SCR)	30
5	köprü	5
6	Otomatik vites kolu	5
7	Klima ve ısıtma k10trol paneli, arka cam ısıtıcısı, yardımcı ısıtıcı.	10
8	Teşhis, el freni anahtarı, aydınlatma anahtarı, geri vites lambası, iç aydınlatma, sürüş modu, aydınlatmalı kapı eşiği	10
9	Direksiy10 kol10u	5
10	radyo ekranı	7.5
11	Sol ışıklar	40
12	Radyo	20
14	Klima fanı	40
15	Direksiy10 kol10unun kilidinin açılması	10
16	Bağlantı kutusu.	7.5
17	Gösterge Paneli	7.5
18	Arka kamera	7.5
19	kessy	7.5
21	Haldex 4×4 k10trol ünitesi	15
22	Römork	15
23	Elektrikli açılır tavan	30
24	Sağ ışıklar	40
25	sol kapı	30
26	Isıtmalı koltuklar	30
27	İç ışık	30
28	Römork	25
32	Park yardımı, ön kamera ve radar için k10trol ünitesi	7.5 / 10
33	hava yastığı	5
34	Geri vites anahtarı, klima sensörü, elektrokromik dikiz aynası, arka elektrik prizleri (USB)	7.5
35	Teşhis, far k10trol ünitesi, far ayarlayıcı	10
36	Sağ LED far	7.5
37	Sol LED far	7.5
38	Römork	25
39	sağ kapı	30
40	12V priz	20
42	Merkezi kilitleme	40
43	SEAT Sound, bat le s10 CAN ve MOST.	30
44	Römork	15
45	Elektrikli sürücü koltuğu	15
47	Arka cam sileceği	15
49	Başlatıcı; debriyaj sensörü	5
50	Elektrikli arka kapak	40
52	Sürüş modu.	15
53	Isıtmalı arka cam	30

Makine bölümü

Numara.	tüketiciler	Amper
1	ESP k10trol ünitesi	25
2	ESP k10trol ünitesi	40
3	Motor k10trol ünitesi (dizel / benzinli)	30/15
4	Motor sensörleri	5/10
5	Motor sensörleri	7.5
6	Fren lambası sensörü	5
7	Motor güç kaynağı	10
8	Lambda s10dası	15/10
9	Motor	5/10/20
10	Yakıt pompası k10trol ünitesi	15/20
11	CTP	40
12	CTP	40
13	Otomatik şanzıman k10trol ünitesi	15/30
14	Isıtmalı ön cam	40
15	korna çalmak	15
16	Yağ pompası	15/15/20
17	Motor k10trol ünitesi	7.5
18	Terminal 30 (pozitif referans)	5
19	Ön cam yıkayıcı	30
20	Alarm kornası	10
22	Motor k10trol ünitesi	5
23	marş	30
24	CTP	40
31	Basınç pompası	15
33	Dişli pompası	30
37	Park ısıtıcısı	20

2019

Gösterge Paneli

Numara.	Korumalı bileşen	Amper
1	Adblue (SCR)	20
4	Alarm kornası	7.5
5	köprü	7.5
6	Otomatik vites kolu	7.5
7	Klima ve ısıtma k10trol paneli, arka cam ısıtıcısı, yardımcı ısıtıcı.	10
8	Teşhis, elektr10ik park freni anahtarı, aydınlatma anahtarı, geri vites lambası, iç aydınlatma, sürüş modu, aydınlatmalı kapı eşiği	7.5
9	Direksiy10 kol10u	7.5
10	radyo ekranı	7.5
11	Sol ışıklar	40
12	Radyo	20
14	Klima fanı	40
15	Direksiy10 kol10unun kilidinin açılması	10
16	Bağlantı kutusu	7.5
17	Pano, OCU	7.5
18	Arka kamera	7.5
19	kessy	7.5
20	SCR, motor rölesi, 1.5	15/10
21	Haldex 4×4 k10trol ünitesi	15
22	Römork	15
23	Elektrikli açılır tavan	20
24	Sağ ışıklar	40
25	sol kapı	30
26	Isıtmalı koltuklar	30
27	İç ışık	30
28	Römork	25
32	Park yardımı, ön kamera ve radar için k10trol ünitesi	7.5 / 10
33	hava yastığı	7.5
34	Geri vites anahtarı, klima sensörü, elektrokromik dikiz aynası, arka elektrik prizleri (USB)	7.5
35	Teşhis, far k10trol ünitesi, far ayarlayıcı	7.5
36	Sağ LED far	7.5
37	Sol LED far	7.5
38	Römork	25
39	sağ kapı	30
40	12V priz	20
42	Merkezi kilitleme	40
43	Beats Audio CAN ve MOST.	30
44	Römork	15
45	Elektrikli sürücü koltuğu	15
47	Arka cam sileceği	15
49	Başlatıcı; debriyaj sensörü	7.5
50	Elektrikli arka kapak	40
52	Sürüş modu.	15
53	Isıtmalı arka cam	30
	Arka güç çıkışları (hat içi sigorta)	7.5

Makine bölümü

Numara.	Korumalı bileşen	Amper
1	ESP k10trol ünitesi	25
2	ESP k10trol ünitesi	40
3	Motor k10trol ünitesi (dizel / benzinli)	30/15
4	Motor sensörleri	7.5
5	Motor sensörleri	7.5
6	Fren lambası sensörü	7.5
7	Motor güç kaynağı	7.5 / 10
8	Lambda s10dası	15/10
9	Motor	5/10/20
10	Yakıt pompası k10trol ünitesi	15/20
11	CTP	40
12	CTP	40
13	Dişli pompası	30
14	Isıtmalı ön cam	40
15	korna çalmak	15
16	Yağ pompası	7.5 / 15/20
17	Motor k10trol ünitesi	7.5
18	Terminal 30 (pozitif referans]	7.5
19	Ön cam yıkayıcı	30
21	Otomatik şanzıman k10trol ünitesi	15/30
22	Motor k10trol ünitesi	7.5
23	marş	30
24	CTP	40
31	Basınç pompası	15
37	Park ısıtıcısı	20
