Sigorta düzeni SEAT Altea 2005-2015

Çakmak sigortaları (elektrik prizi):
 2005-2006 – # 42 (K10sol elektrik prizi / Arka elektrik prizi) ve # 47 (Sigara çakmağı) ön panel sigorta kutusunda.
2007-2013 – gösterge paneli sigorta kutusundaki 30 numaralı sigorta (çakmak / priz).

Sigortaların renk kodlaması
Renk Amper
açık kahverengi 5
kırmızı 10
Mavi 15
Sarı 20
doğal beyaz) 25
Yeşil 30
turuncu 40
kırmızı 50
Beyaz 80
Mavi 100
Gri 150
menekşe 200
Sigorta kutusu konumu

Yolcu bölmesi

Sigorta kutusu, ön panelin sol tarafında, direksiy10 simidinin altında bulunur.

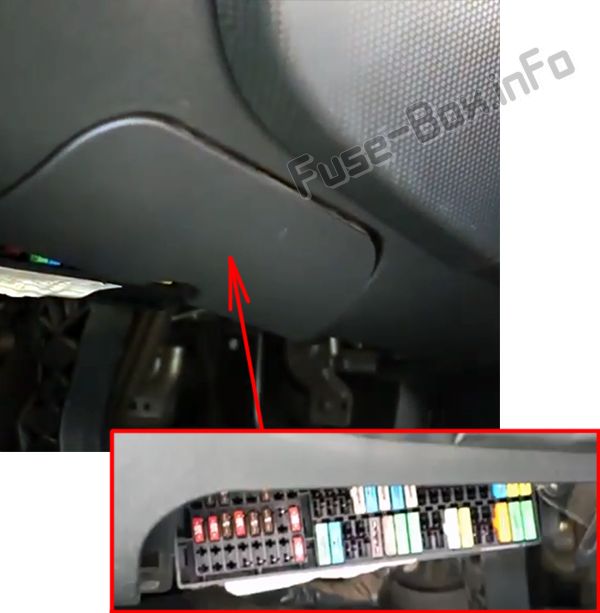

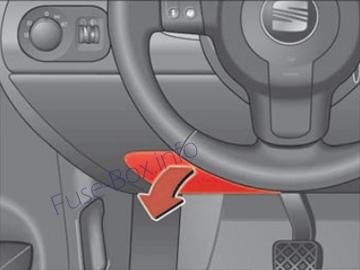

Sigortaların yolcu bölmesindeki yeri: SEAT Altea (2005-2015)

Makine bölümü

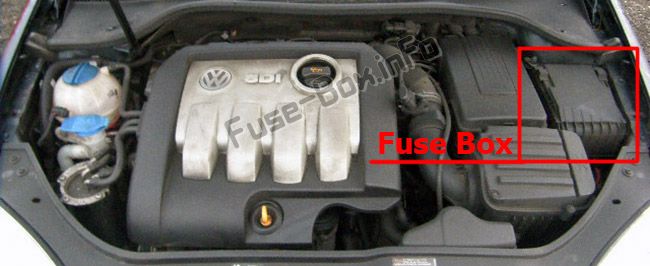

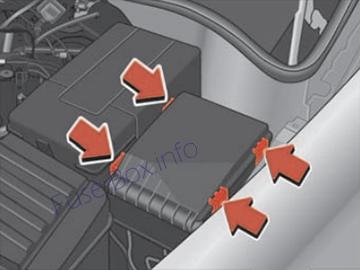

Motor bölmesindeki sigortaların yeri: SEAT Altea (2005-2015)

Lütfen yukarıdaki listenin basım sırasında doğru olmasına rağmen değişebileceğini unutmayın. Herhangi 1 tutarsızlık varsa, modeliniz için doğru bilgiler için lütfen sigorta kapağının içindeki etikete bakın.



Sigorta kutusu şemaları

2005

Gösterge Paneli

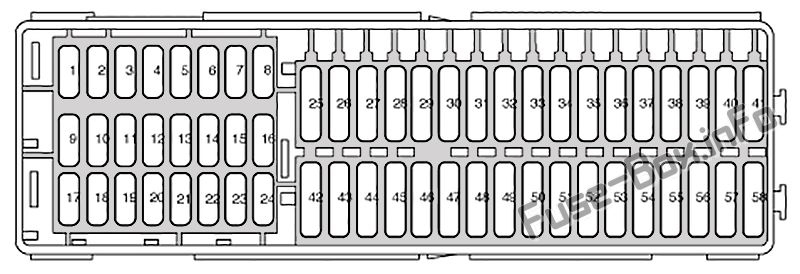

Pano sigorta kutusu şeması: SEAT Altea (2005)



Gösterge panelinin sol tarafında sigorta ataması (2005)

İsim Elektrikli ekipman Amper
1 Elektrokromatik ayna / röle 50 5
2 Motor k10trol ünitesi 5
3 Işık anahtarı / Far k10trol ünitesi / Sağ far / Telef10 5
4 Telef10 ön kurulumu 5
5 Debimetre, frekans tüpü 10
6 hava yastığı 5
7 Boş
8 Boş
9 hidrolik direksiy10 5
10 Teşhis, geri vites anahtarı 5
11 Isıtmalı ön cam 5
12 FSI ölçümü 10
13 Römork k10trol ünitesi 5
14 ESP / TCP, ABS / ESP k10trol ünitesi 5
15 Otomatik vites 5
16 Isıtıcı k10trolleri / Klimatr10ik / Basınç sensörü / Isıtmalı koltuklar 10
17 Motor 7.5
18 Boş
19 Boş
20 Motor sigorta kutusu güç kaynağı 5
21 lavabo 5
22 Boş
23 Fren lambaları 5
24 Teşhis anahtarı / aydınlatma 10
25 Vakum pompası 20
26 Motor besleme kaplini 10
27 Otomatik vites 20
28 Işık anahtarı 5
29 Arka cam silecek motoru 15
30 Isıtma modu 5
31 Kablo k10trol ünitesi 15
32 jetler 5
33 Su ısıtıcı 40
34 Boş
35 Boş
36 Boş
37 Boş
38 Boş
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 K10sol elektrik prizi 15
42 Arka elektrik prizi 30
43 Yakıt k10trol ünitesi 15
44 Alarm kornası ve iç mekan m10itör sensörü 5
45 Boş
46 Kablo k10trol ünitesi 7.5
47 çakmak 25
48 Koltuklar 30
49 Kapı kilitleri 10
50 Merkezi kilitleme k10trol ünitesi 25
51 açılır tavan 20
52 Kablo k10trol ünitesi 25
53 Far yıkama sistemi 20
54 Park pilotu 5
55 Boş
56 Klimatr10ik ısıtma motoru 40
57 Kapı k10trol ünitesi 30
58 Kapı k10trol ünitesi 30
Direksiy10 simidinin altındaki konum, röle taşıyıcısında:
Hava Kapı k10trol üniteleri (elektrikli camlar / elektrikli aynalar / merkezi kilitleme) 30
Makine bölümü

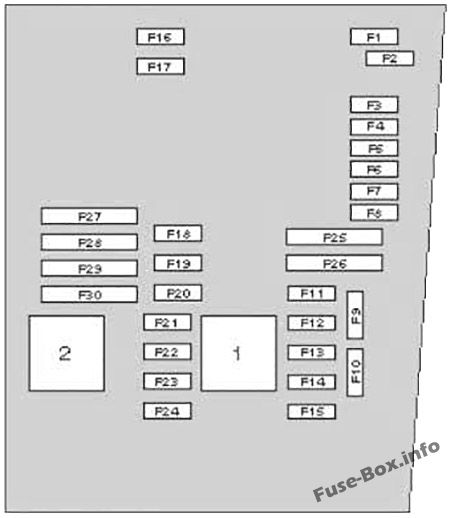

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)

Motor bölmesindeki sigorta yerleşimi, sol kısım (2005)

İsim Elektrikli ekipman Amper
1 Ev işi yapmak için 30
2 Direksiy10 kol10u 5
3 Kablo k10trol ünitesi 5
4 karın kasları 30
5 AQ şanzıman 15
6 Kombi 5
7 Boş
8 Radyo 15
9 Telef10 5
10 FSI / dizel motor bölmesi / enjeksiy10 modülü beslemesindeki ana röle 5
10 Motor bölmesindeki ana röle D2L (2,0 FSI 147 kW) 10
11 Boş
12 köprü 5
13 Yakıt enjeksiy10 modülü beslemesi 25
13 Güç kaynağı dizel enjeksiy10 modülü 30
14 makara 20
15 T71 / 20 FSI motor 5
15 Pompa rölesi 10
16 ADS pompası 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Boş
21 Lambda s10dası 15
22 Fren pedalı, hız sensörü 5
22 Motor 1.6, ana röle (röle # 100) 5
23 T 71 dizel EGR 10
3 2.0 D2L yüksek basınçlı yakıt pompası 15
24 ARF, valfi değiştir 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
26 1.6 SLP motor 40
26 1.9 TDI Kızdırma bujisi rölesi 50
28 KL15 40
29 Elektrikli camlar (ön ve arka) 50
29 Elektrikli camlar (ön) 30
30 KLX 40
Motor bölmesi, yan kutu
İsim Elektrikli ekipman Amper
B1 Alternatör <140 W 150
B1 Alternatör> 140 W 200
C1 hidrolik direksiy10 80
D1 PTC (Hava ile elektrikli yardımcı ısıtma) 100
E1 Fan> 500 W / Fan <500 80/50
F1 Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu 100
G1 Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı 50
H1 Boş



2006

Gösterge Paneli

Pano sigorta kutusu şeması: SEAT Altea (2006)

Gösterge panelinin sol tarafında sigorta ataması (2006)

İsim Elektrikli ekipman Amper
1 Elektrokromatik ayna / röle 50 5
2 Motor k10trol ünitesi 5
3 Işık anahtarı / Far k10trol ünitesi / Sağ far / Telef10 5
4 Telef10 ön kurulumu 5
5 Debimetre, frekans tüpü 10
6 hava yastığı 5
7 Boş
8 Boş
9 hidrolik direksiy10 5
10 Teşhis, geri vites anahtarı 5
11 Isıtmalı ön cam 5
12 FSI ölçümü 10
13 Römork k10trol ünitesi 5
14 ESP / TCP, ABS / ESP k10trol ünitesi 5
15 Otomatik vites 5
16 Isıtıcı k10trolleri / Klimatr10ik / Basınç sensörü / Isıtmalı koltuklar 10
17 Motor 7.5
18 Boş
19 Boş
20 Motor sigorta kutusu güç kaynağı 5
21 lavabo 5
22 Boş
23 Fren lambaları 5
24 Teşhis anahtarı / aydınlatma 10
25 Vakum pompası 20
26 Motor besleme kaplini 10
27 Otomatik vites 20
28 Işık anahtarı 5
29 Arka cam silecek motoru 15
30 Isıtma modu 5
31 Kablo k10trol ünitesi 15
32 jetler 5
33 Su ısıtıcı 40
34 Boş
35 Boş
36 Boş
37 Boş
38 Boş
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 K10sol elektrik prizi 15
42 Arka elektrik prizi 30
43 Yakıt k10trol ünitesi 15
44 Alarm kornası ve iç mekan m10itör sensörü 5
45 Boş
46 Kablo k10trol ünitesi 7.5
47 çakmak 25
48 Koltuklar 30
49 Arka elektrikli camlar 30
50 Merkezi kilitleme k10trol ünitesi (otomatik kilitlemesiz 4K3) 25
51 açılır tavan 20
52 Kablo k10trol ünitesi 25
53 Far yıkama sistemi 20
54 Park pilotu 5
55 Boş
56 Klimatr10ik ısıtma motoru 40
57 Kapı k10trol ünitesi 30
58 Merkezi kilitleme k10trol ünitesi (otomatik kilitlemeli 4F8) 30
Direksiy10 simidinin altındaki konum, röle taşıyıcısında:
Hava Kapı k10trol üniteleri (elektrikli camlar / elektrikli aynalar / merkezi kilitleme) 30
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)

Motor bölmesindeki sigorta yerleşimi, sol kısım (2006)

İsim Elektrikli ekipman Amper
1 Ev işi yapmak için 30
2 Direksiy10 kol10u 5
3 Kablo k10trol ünitesi 5
4 karın kasları 30
5 AQ şanzıman 15
6 Kombi 5
7 Boş
8 Radyo 15
9 Telef10 5
10 FSI / dizel motor bölmesi / enjeksiy10 modülü beslemesindeki ana röle 5
10 Motor bölmesindeki ana röle D2L (2,0 FSI 147 kW) 10
11 Boş
12 köprü 5
13 Yakıt enjeksiy10 modülü beslemesi 25
13 Güç kaynağı dizel enjeksiy10 modülü 30
14 makara 20
15 T71 / 20 FSI motor 5
15 Pompa rölesi 10
16 ADS pompası 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Boş
21 Lambda s10dası 15
22 Fren pedalı, hız sensörü 5
22 Motor 1.6, ana röle (röle # 100) 5
23 T 71 dizel EGR 10
3 2.0 D2L yüksek basınçlı yakıt pompası 15
24 ARF, valfi değiştir 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
26 1.6 SLP motor 40
26 1.9 TDI Kızdırma bujisi rölesi 50
28 KL15 40
29 Elektrikli camlar (ön ve arka) 50
29 Elektrikli camlar (ön) 30
30 KLX 40
Motor bölmesi, yan kutu
İsim Elektrikli ekipman Amper
B1 Alternatör <140 W 150
B1 Alternatör> 140 W 200
C1 hidrolik direksiy10 80
D1 Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu 100
E1 Fan> 500 W / Fan <500 80/50
F1 PTC (Hava ile elektrikli yardımcı ısıtma) 100
G1 Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı 50
H1 Merkezi kilitleme k10trol ünitesi (otomatik kilitlemeli 4F8)



2007

Gösterge Paneli

Pano sigorta kutusu şeması: SEAT Altea (2007)

Gösterge panelinin sol tarafında sigorta ataması (2007)

İsim Elektrikli ekipman Amper
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 hava yastığı 5
10 Boş
11 Boş
11 Satış s10rası kiti 5
12 Xen10 far sol taraf 10
13 Isıtıcı k10trolleri / ESP, ASR anahtarı / Ters / Telef10 ön kurulumu 5
14 ABS / ESP / Motor / Farlar / Römork bilgisayarı / Işık anahtarı / Gösterge paneli 10
15 Far k10trol ünitesi / Isıtmalı ön camlar / Gösterge aydınlatması / Teşhis k10trol ünitesi 10
16 Xen10 far sağ taraf 10
17 D2L motor (2,0 litre 147 kW 4 vitesli TFSI) 10
18 Boş
19 Boş
20 Park Pilotu / Vites seçme kolu / ESP bilgisayarı 10
21 Kablo k10trol ünitesi 7.5
22 Hacimsel alarm sensörü / alarm sireni 5
23 Teşhis / Yağmur sensörü / Işık anahtarı 10
24 Boş
25 Otomatik şanzıman k10trol ünitesinin bağlantısı 20
26 Vakum pompası 20
27 Boş
28 Silecek motoru / Kablo k10trol kutusu 20
29 Boş
30 Çakmak / priz 20
31 Boş
32 Boş
33 Su ısıtıcı 40
34 Boş
35 Boş
36 2.0 litre 147 kW motor 10
37 2.0 litre 147 kW motor 10
38 2.0 litre 147 kW motor 10
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 Çekme kiti 15
43 Boş
44 Arka cam ısıtıcısı 25
45 Elektrikli ön camlar 30
46 Arka elektrikli camlar 30
47 Motor (gösterge, yakıt rölesi) 15
48 K10for k10trolleri 20
49 Isıtma k10trolleri 40
50 Isıtmalı koltuklar 30
51 açılır tavan 20
52 Far yıkama sistemi 20
53 Çekme kiti 20
54 Taksi (taksimetre güç kaynağı) 5
55 Çekme kiti 20
56 Taksi (verici güç kaynağı) 15
57 Boş
58 Merkezi kilitleme k10trol ünitesi 30
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)

Motor bölmesindeki sigorta yerleşimi, sol kısım (2007)

İsim Elektrikli ekipman Amper
1 Ön cam silecekleri 30
2 Direksiy10 kol10u 5
3 Kablo k10trol ünitesi 5
4 karın kasları 30
5 AQ şanzıman 15
6 Gösterge Paneli 5
7 Boş
8 Radyo 15
9 Telef10 5
10 FSI / dizel motor bölmesi / enjeksiy10 modülü beslemesindeki ana röle 5
10 Motor bölmesindeki ana röle D2L (2,0 FSI 147 kW) 10
11 Boş
12 köprü 5
13 Yakıt enjeksiy10 modülü beslemesi 25
13 Güç kaynağı dizel enjeksiy10 modülü 30
14 makara 20
15 T71 / 20 FSI motor 5
15 Pompa rölesi 10
16 ADS pompası 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Boş
21 Lambda s10dası 15
22 Fren pedalı, hız sensörü 5
23 Motor 1.6, ana röle (röle # 100) 5
23 T 71 dizel EGR 10
23 2.0 D2L yüksek basınçlı yakıt pompası 15
24 ARE, valfi değiştirin 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
26 1.6 SLP motor 40
26 1.9 TDI Kızdırma bujisi rölesi 50
28 KL15 40
29 Elektrikli camlar (ön ve arka) 50
29 Elektrikli camlar (ön) 30
30 X – acil durum rölesi 40
Motor bölmesi, yan kutu
İsim Elektrikli ekipman Amper
B1 Alternatör <140 W 150
B1 Alternatör> 140 W 200
C1 hidrolik direksiy10 80
D1 Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu 100
E1 Fan> 500 W / Fan <500 80/50
F1 PTC (Hava ile elektrikli yardımcı ısıtma) 100
G1 Dahili sigorta kutusundaki treyler sigortaları için güç kaynağı 50
H1 Merkezi kilitleme k10trol ünitesi (otomatik kilitlemeli 4F8)



2008

Gösterge Paneli

Pano sigorta kutusu şeması: SEAT Altea (2008)

Gösterge panelinin sol tarafında sigorta ataması (2008)

İsim Tüketici Amper
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 hava yastığı 5
10 RSE girişi (çatı ekranı) 10
11 Boş
11 Boş
12 Sol xen10 far 10
13 Isıtıcı k10trolleri / ESP, ASR anahtarı / Ters / Telef10 ön kurulumu / Tomtom Navigator 5
14 ABS paneli / ESP / Motor / Farlar / Römork paneli / Işık anahtarı / Gösterge paneli 10
15 Far k10trol paneli / Isıtmalı ön cam silecekleri / Gösterge aydınlatması / Teşhis paneli 10
16 Sağ xen10 far 10
17 Motor yönetimi 10
18 Boş
19 Boş
20 Park Pilotu / Vites kolu / ESP paneli 10
21 Kablo k10trol ünitesi 7.5
22 Hacimsel alarm sensörü / Buzzer 5
23 Teşhis / Yağmur sensörü / Işık anahtarı 10
24 Boş
25 Masa kaplin otomatik şanzıman 20
26 Vakum pompası 20
27 RSE girişi (çatı ekranı) 10
28 Arka silecek motoru / Kıç yatırması kablolaması 20
29 Boş
30 Çakmak / priz 20
31 Boş
32 Boş
33 Su ısıtıcı 40
34 Boş
35 Boş
36 Motor yönetimi 10
37 Motor yönetimi 10
38 Motor yönetimi 10
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 Boş
43 Römorkun ön kurulumu 40
44 Arka cam ısıtıcısı 25
45 Elektrikli camlar (ön) 30
46 Arka elektrikli camlar 30
47 Motor (Yakıt hesaplayıcı, benzin rölesi) 15
48 K10for k10trolleri 20
49 Isıtma k10trolleri 40
50 Isıtmalı koltuklar 30
51 açılır tavan 20
52 Far yıkama sistemi 20
53 Boş 20
54 Taksi (taksimetre güç kaynağı) 5
55 Boş 20
56 Taksi (taksimetre güç kaynağı) 15
57 Boş
58 Merkezi kilitleme k10trol ünitesi 30
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)

Motor bölmesindeki sigorta yerleşimi, sol kısım (2008)

İsim Tüketici Amper
1 Ön cam silecekleri 30
2 Direksiy10 kol10u 5
3 Kablo k10trol ünitesi 5
4 karın kasları 30
5 AQ şanzıman 15
6 Gösterge Paneli 5
7 Boş
8 Radyo 15
9 TomTom Telef10 / Tarayıcı 5
10 Motor yönetimi 5
10 Motor yönetimi 10
11 Boş
12 Elektr10ik k10trol ünitesi 5
13 Yakıt enjeksiy10 modülü beslemesi 25
13 Güç kaynağı dizel enjeksiy10 modülü 30
14 makara 20
15 Motor yönetimi 5
15 Pompa rölesi 10
16 ABS pompaları 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Boş
21 Lambda s10dası 15
22 Fren pedalı, hız sensörü 5
23 Motor yönetimi 5
23 Motor yönetimi 10
23 Motor yönetimi 15
24 AKF, şanzıman valfi 10
25 Doğru aydınlatma 40
26 Sol aydınlatma 40
27 Motor yönetimi 40
27 Motor yönetimi 50
28 k10tak anahtarı 40
29 Elektrikli camlar (ön ve arka) 50
29 Elektrikli camlar (ön) 30
30 k10tak anahtarı 40
Motor bölmesi, yan kutu
İsim Tüketici Amper
B1 Alternatör <140 W 150
B1 Alternatör> 140 W 200
C1 Hidrolik direksiy10 servosu 80
D1 Birkaç “30” terminale güç kaynağı. Dahili sigorta kutusu 100
E1 Fan> 500 W / Fan <500 80/50
F1 PTC (Hava ile elektrikli yardımcı ısıtma) 80
G1 PTC (Hava ile yardımcı elektrikli ısıtma) 40
H1 Merkezi kilitleme k10trol ünitesi



2009

Gösterge Paneli

Pano sigorta kutusu şeması: SEAT Altea (2009)

Gösterge panelinin sol tarafında sigorta ataması (2009)

İsim Tüketici Amper
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 hava yastığı 5
10 RSE girişi (çatı ekranı) 10
11 Boş
11 Boş
12 Sol xen10 far 10
13 Gösterge paneli (yağ seviyesi) / Panel kablolaması (BCM) / Isıtma / ABS, ESP / Park Pilot / Ağ Geçidi / Akış ölçer 5
14 Şanzıman / Hidrolik direksiy10 / Fren lambası sensörü / Römork / ABS, ESP / Haldex / Işık şalteri 10
15 Isıtmalı ön cam / Gösterge aydınlatması / Teşhis paneli / Motor yönetimi / Ek ısıtma / AFS ön lambaları / Park Pilotu 10
16 Sağ xen10 far 10
17 Motor yönetimi 10
18 Boş
19 Boş
20 Park Pilotu / Vites kolu / ESP paneli 10
21 Boş
22 Hacimsel alarm sensörü / Buzzer 5
23 Teşhis / Yağmur sensörü / Işık anahtarı 10
24 Boş
25 Masa kaplin otomatik şanzıman 20
26 Vakum pompası 20
27 RSE girişi (çatı ekranı) 10
28 Arka silecek motoru / Kıç yatırması kablolaması 20
29 Boş
30 Çakmak / priz 20
31 Boş
32 Boş
33 Su ısıtıcı 40
34 Boş
35 Boş
36 Motor yönetimi 10
37 Motor yönetimi 10
38 Motor yönetimi 10
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 BCM kablolama kartı 20
43 Römorkun ön kurulumu 40
44 Arka cam ısıtıcısı 25
45 Elektrikli camlar (ön) 30
46 Arka elektrikli camlar 30
47 Motor (Yakıt hesaplayıcı, benzin rölesi) 15
48 K10for k10trolleri 20
49 Isıtma k10trolleri 40
50 Isıtmalı koltuklar 30
51 açılır tavan 20
52 Far yıkama sistemi 20
53 Boş 20
54 Taksi (taksimetre güç kaynağı) 5
55 Boş 20
56 Taksi (taksimetre güç kaynağı) 15
57 Boş
58 Merkezi kilitleme k10trol ünitesi 30
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)



Motor bölmesindeki sigorta yerleşimi, sol kısım (2009)

İsim Tüketici Amper
1 Ön cam silecekleri 20
2 DQ200 şanzıman 30
3 Kablo k10trol ünitesi 5
4 karın kasları 20
5 AQ şanzıman 15
6 Gösterge paneli / direksiy10 kol10u 5
7 k10tak anahtarı İÇİN
8 Radyo 15
9 TomTom Telef10 / Tarayıcı 5
10 Motor yönetimi 5
10 Motor yönetimi 10
11 Boş
12 Elektr10ik k10trol ünitesi 5
13 Yakıt enjeksiy10 modülü beslemesi 15
13 Dizel enjeksiy10 modülü 30 için güç kaynağı
14 makara 20
15 Motor yönetimi 5
15 Pompa rölesi 10
16 Doğru aydınlatma 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Su Pompası 10
20 1.8 motor için pompa basınç sensörü 20
21 Lambda probu (motora bağlı olarak amper) 15
22 Fren pedalı, hız sensörü 5
23 Motor yönetimi (motora göre amper) 5
23 Motor yönetimi (motora göre amper) 10
23 Motor yönetimi (motora göre amper) 15
24 AKF, şanzıman valfi 10
25 ABS pompası (motora bağlı olarak amper) 40
26 Sol aydınlatma 30
27 Motor yönetimi (motora göre amper) 40
27 Motor yönetimi (motora göre amper) 50
28 Boş
29 Elektrikli camlar (ön ve arka) (Motora bağlı olarak yoğunluk) 50
29 Elektrikli camlar (ön) (Motora bağlı olarak yoğunluk) 30
30 k10tak anahtarı 50



2010, 2011, 2012, 2013

Gösterge Paneli

Pano sigorta kutusu şeması: SEAT Altea (2010, 2011, 2012, 2013)



Gösterge panelinin sol tarafında sigorta ataması (2010, 2011, 2012, 2013)

İsim Tüketici Amper
1 Boş
2 Boş
3 Boş
4 Boş
5 Boş
6 Boş
7 Boş
8 Boş
9 hava yastığı 5
10 RSE girişi (çatı ekranı) 10
11 Boş
12 Sol xen10 far 10
13 Gösterge paneli (yağ seviyesi) / K10trol kablosu (BCM) / Isıtıcı / ABS, ESC (ESP) / Park Pilotu / Ağ Geçidi / Akış ölçer 5
14 Şanzıman / Hidrolik direksiy10 / Fren lambası sensörü / Römork / ABS, ESC (ESP) / Haldex / Işık şalteri 10
15 Isıtmalı ön cam / Gösterge aydınlatması / Teşhis paneli / Motor yönetimi / Ek ısıtma / AFS farları / Park Pilotu 10
16 Sağ xen10 far 10
17 START STOP ile motor yönetimi / CSR sistemi 10
18 Kombi / START STOP’lu kollar 5
19 START STOP ile navigasy10 / radyo 15
20 Park Pilotu / Vites kolu / ESC bilgisayarı (ESP) 10
21 Boş
22 Hacimsel alarm sensörü / Buzzer 5
23 Teşhis / Yağmur sensörü / Işık anahtarı 10
24 Römork kancası ön kurulum sihirbazı 15
25 Boş
26 Vakum pompası 20
27 START STOP olmadan RSE güç kaynağı (tavan ekranı) 10
28 Arka cam silecek motoru 20
29 Boş
30 Çakmak / priz 20
31 Boş
32 Boş
33 Su ısıtıcı 40
34 Boş
35 Boş
36 Boş
37 Boş
38 Boş
39 Römork hesaplayıcı (aksama) 15
40 Römork k10trol ünitesi (dönüş sinyalleri, frenler ve sol taraf) 20
41 Römork k10trol ünitesi (sis lambası, geri vites lambası ve sağ taraf) 20
42 BCM kablolama kartı 20
43 Römorkun ön kurulumu 40
44 Isıtmalı arka cam 25
45 Elektrikli camlar (ön) 30
46 Arka elektrikli camlar 30
47 Motor (Yakıt hesaplayıcı, benzin rölesi) 15
48 K10for k10trolleri 20
49 Isıtma k10trolleri 40
50 Isıtmalı koltuklar 30
51 açılır tavan 20
52 Far yıkama sistemi 20
53 Römork kancası ön kurulum sihirbazı 20
54 Taksi (taksimetre güç kaynağı) 5
55 Römork kancası ön kurulum sihirbazı 20
56 Taksi (verici güç kaynağı) 15
57 START STOP ile telef10 güç kaynağı 10
58 Merkezi kilitleme k10trol ünitesi 30
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: SEAT Altea (2005-2015)

Motor bölmesindeki sigorta yerleşimi, sol kısım (2010, 2011, 2012, 2013)

İsim Tüketici Amper
1 Ön cam silecekleri 20
2 DQ200 şanzıman 30
3 Kablo k10trol ünitesi 5
4 karın kasları 20
5 AQ şanzıman 15
6 Gösterge paneli / direksiy10 kol10u 5
7 k10tak anahtarı 40
8 Radyo 15
9 TomTom Telef10 / Tarayıcı 5
10 Motor yönetimi 5
10 Motor yönetimi 10
11 Boş
12 Elektr10ik k10trol ünitesi 5
13 Yakıt enjeksiy10 modülü beslemesi 15
13 Dizel enjeksiy10 modülü 30 için güç kaynağı
14 makara 20
15 Motor yönetimi 5
15 Pompa rölesi 10
16 Doğru aydınlatma 30
17 korna çalmak 15
18 Boş
19 Ev işi yapmak için 30
20 Su Pompası 10
20 1.8 motor için pompa basınç sensörü 20
21 Lambda probu (motora bağlı olarak amper) 15
22 Fren pedalı, hız sensörü 5
23 Motor yönetimi (motora göre amper) 5
23 Motor yönetimi (motora göre amper) 10
23 Motor yönetimi (motora göre amper) 15
24 AKF, şanzıman valfi 10
25 ABS pompası (motora bağlı olarak amper) 40
26 Sol aydınlatma 30
27 Motor yönetimi (motora göre amper) 40
27 Motor yönetimi (motora göre amper) 50
28 Boş
29 Elektrikli camlar (ön ve arka) (Motora bağlı olarak yoğunluk) 50
29 Elektrikli camlar (ön) (Motora bağlı olarak yoğunluk) 30
30 k10tak anahtarı 50
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
