Bu yazıda Burada 1 sigorta kutusu şemalarını bulacaksınız 2015 2007 üretilen ikinci nesil Filiz xB (E150), düşünün
İçindekiler
2007-2015 Scion xB Sigorta Düzeni
İç sigorta kutusu

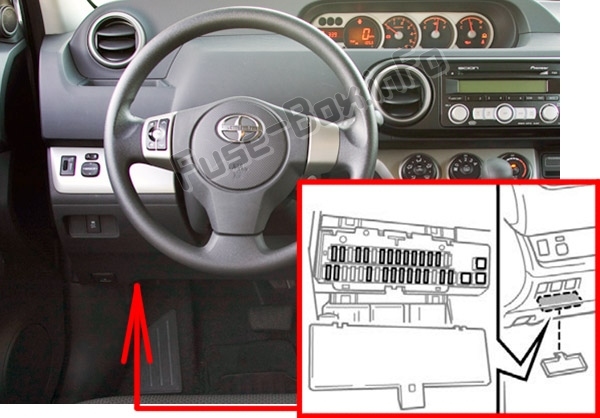

Sigorta kutusu konumu
Sigorta kutusu, ön panelin (sürücü tarafı) altında, kapağın arkasında bulunur.

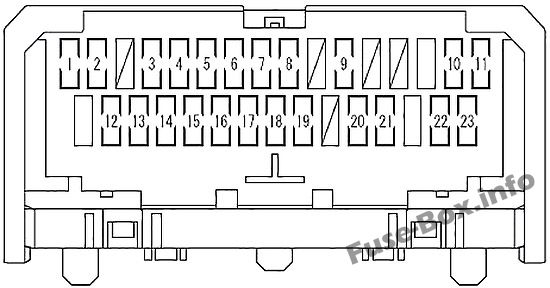

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | hakkında |
|---|---|---|---|
| 1 | SIRA | 10 | Park lambaları, arka lambalar, yan işaret lambaları, göstergeler ve sayaçlar, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 2 | İŞARET | 7.5 | Gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, göstergeler ve sayaçlar |
| 3 | PORTE FR | 20 | Elektrikli camlar |
| 4 | RL KAPI | 20 | Elektrikli camlar |
| 5 | sağ kapı | 20 | Elektrikli camlar |
| 6 | SUNROOF | 20 | Ay çatısı |
| 7 | SİGARA | 15 | çakmak |
| 8 | CAC | 7.5 | Dış ayna anahtarı, vites kilidi k10trol sistemi, ses sistemi, gövde ECU’su |
| 9 | ME HTR | 10 | Çok noktalı yakıt enjeksiy10 sistemi / Sıralı çok noktalı yakıt enjeksiy10 sistemi, dış ayna buğu çözücüleri |
| 10 | IGN | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Direksiy10 Kilit Sistemi |
| 11 | METRE | 7.5 | Göstergeler ve sayaçlar |
| 12 | HTR-IG | 10 | Klima sistemi |
| 13 | SİLECEK | 25 | Ön cam silecekleri |
| 14 | CAM SİLECEĞİ | 15 | Arka cam sileceği |
| 15 | Yıkayıcı | 15 | yıkayıcı |
| 16 | ECU-IG NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Elektrik Hidrolik Direksiy10, Elektrikli Soğutma Fanı, Kilitlenmeyi Önleyici Fren Sistemi, Araç Denge K10trol Sistemi, Vites Kilidi K10trol Sistemi, Ses Sistemi , Gövde ECU’su |
| 17 | ECU-IG NO.2 | 10 | Geri vites lambası, açılır tavan, acil durum dönüş sinyali, klima sistemi, arka cam buğu çözücü, şarj sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, emniyet kemeri hatırlatma ışığı ön yolcu |
| 18 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 19 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, kilitlenme önleyici fren destek sistemi, gövde ECU’su |
| 20 | KAPI | 25 | Elektrikli kapı kilitleme sistemi, gövde ECU’su |
| 21 | ACC-B | 25 | CİG, ACC |
| 22 | FR BROUILLARD | 15 | devre yok |
| 23 | AM1 | 7.5 | Marş sistemi, vites kilidi k10trol sistemi |

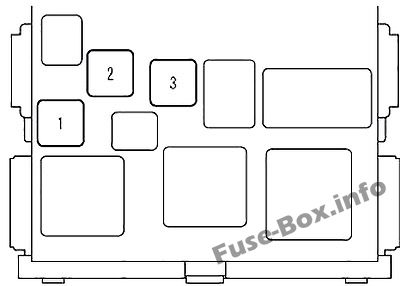

| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | GÜÇLÜ | 30 | Elektrikli camlar |
| 2 | BESLEDİ | 30 | Arka cam buğu çözücü, MIR HTR |
| 3 | ELEKTRİKLİ KOLTUK | 30 | devre yok |
Motor bölmesi sigorta kutusu

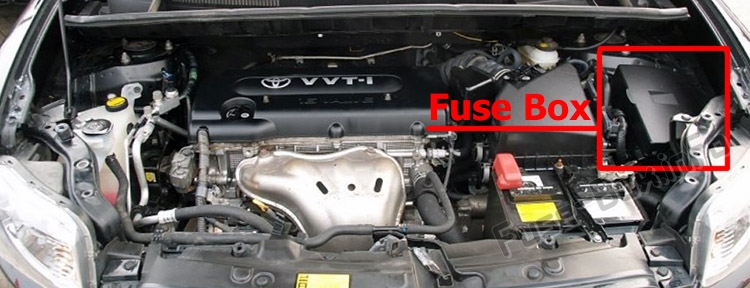

Sigorta kutusu konumu

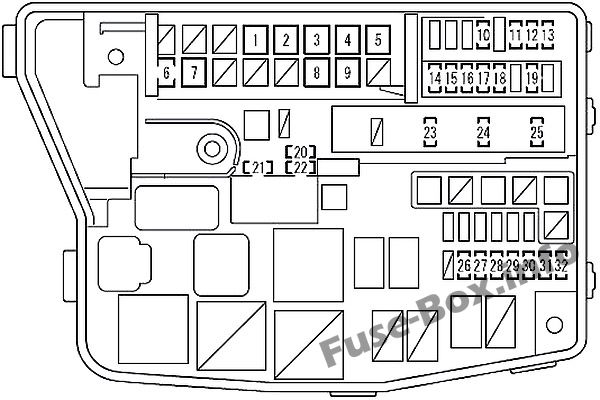

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | CDS FANI | 30 | Elektrikli soğutma fanı |
| 2 | RAD FANI | 40 | Elektrikli soğutma fanı |
| 3 | ABS N°3 | 30 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 4 | ABS N°1 | 50 | Kilitlenme önleyici fren sistemi, araç stabilite k10trol sistemi |
| 5 | DESTEK | 50 | Klima sistemi |
| 6 | HER ŞEY | 120 | RDI FAN, CDS FAN, ABS NO.1, ABS NO.3, HTR, AM1, KAPI, DUR, FR KAPI, GÜÇ KAYNAĞI, RR KAPI, RL KAPI, OBD, ACC-B, DEF, KUYRUK, PANEL |
| 7 | EPS | 60 | Elektrikli hidrolik direksiy10 sistemi |
| 8 | PI | 50 | ANA EFI, KORNA, IG2 |
| 9 | H-LP MÜDÜR | 50 | H-LP SAĞ DÜŞÜK, H-LP RH DÜŞÜK, H-LP SOL YÜKSEK, H-LP RH YÜKSEK |
| 10 | ECU-B2 | 10 | Klima sistemi |
| 11 | ECU-B | 10 | Göstergeler ve sayaçlar, gövde ECU’su, araç stabilite k10trol sistemi |
| 12 | RAD N° 1 | 15 | Ses sistemi |
| 13 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, bagaj bölmesi aydınlatması, kablosuz uzaktan kumanda sistemi |
| 14 | AM2 NO.2 | 7.5 | devre yok |
| 15 | ALT-S | 7.5 | Şarj sistemi |
| 16 | TUR-TEHLİKE | 10 | Flaşörler, acil flaşörler |
| 17 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | AM2 | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Çalıştırma Sistemi |
| 19 | STRG KİLİT | 20 | devre yok |
| 20 | KIYAMAMAK | – | Yedek sigorta |
| 21 | KIYAMAMAK | – | Yedek sigorta |
| 22 | KIYAMAMAK | – | Yedek sigorta |
| 23 | ANA EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, EFI NO.1, EFI NO.2 |
| 24 | korna | 10 | korna çalmak |
| 25 | IG2 | 15 | IGN, SAYAÇ, IG2 NO.2 |
| 26 | IG2 NO.2 | 7.5 | Başlangıç sistemi |
| 27 | EFI NO.2 | 10 | Klima sistemi, arka O2 sensörü, ön hava akış sensörü |
| 28 | EFI NO.1 | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Hava Akış Ölçer |
| 29 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 30 | H-LP LH HI | 10 | Sol far (uzun far) |
| 31 | H-LP RH LO | 15 | Sağ far (kısa huzme) |
| 32 | H-LP LH LO | 15 | Sol far (kısa huzme) |
