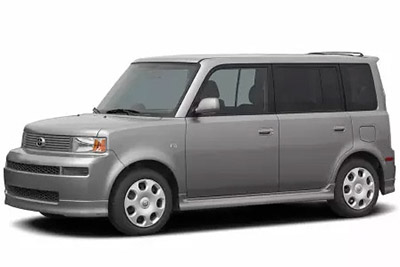

Bu yazıda, 2003’ten 2006’ya kadar üretilen ilk nesil Scion xB’yi (XP30) ele alıyoruz. Burada
İçindekiler
2004-2006 Scion xB Sigorta Düzeni

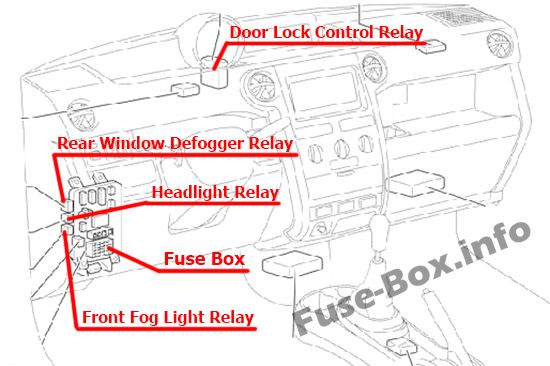

İç mekana genel bakış

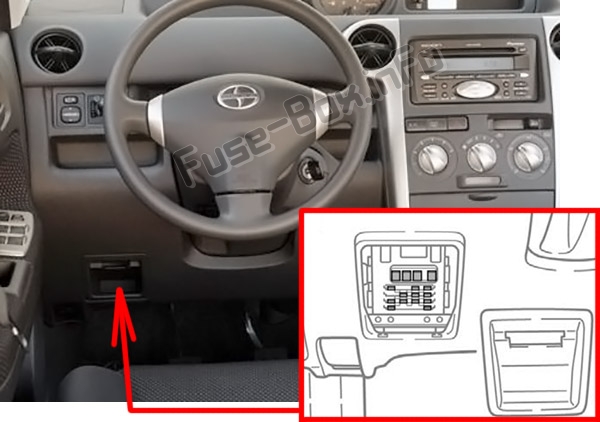

Sigorta kutusu konumu
Sigorta kutusu, ön panelde (sol taraf), kapağın arkasında bulunur.

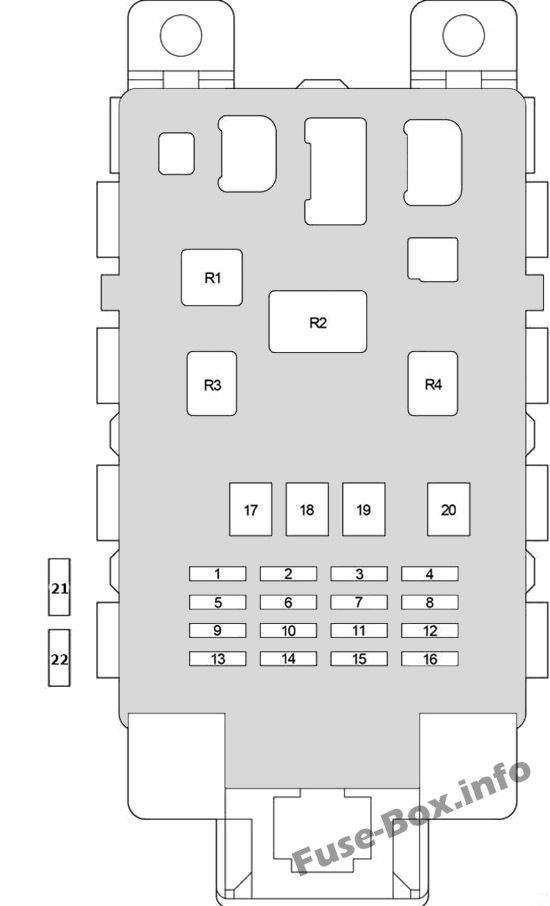

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | atama |
|---|---|---|---|
| 1 | GÖSTERGE | 10 | Geri vites lambaları, şarj sistemi, klima sistemi, elektrikli cam sistemi, sayaç göstergeleri |
| 2 | – | – | Kullanılmamış |
| 3 | G/Ç | 25 | Elektrikli kapı kilitleme sistemi |
| 4 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları |
| 5 | – | – | Kullanılmamış |
| 6 | SİLECEK | 20 | Ön cam silecekleri ve yıkayıcı |
| 7 | ECU-B | 7.5 | SRS hava yastığı sistemi |
| 8 | SİS | 15 | Ön sis farları |
| 9 | CAC | 15 | Saat, çakmak |
| 10 | ECU-IG | 7.5 | Kilitlenme önleyici fren sistemi, elektrikli soğutma fanı |
| 11 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 12 | DOYGUNLUK | 10 | Flaşörler, acil flaşörler |
| 13 | O | 7.5 | Klima sistemi |
| 14 | – | – | Kullanılmamış |
| 15 | – | – | Kullanılmamış |
| 16 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, vites kilidi sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 17 | AM1 | 40 | Sigortalar “ACC”, “GAUGE”, “WIPER” ve “ECU-IG” |
| 18 | GÜÇLÜ | 30 | Elektrikli camlar |
| 19 | DESTEK | 40 | Klima sistemi |
| 20 | BESLEDİ | 30 | Arka cam buğu çözücü sistemi |
| 21 | I/UP | 7.5 | Arka Cam Buğu Çözücü Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 22 | – | – | Kullanılmamış |
| R1 | Klima sistemi | ||
| R2 | Dönüş sinyali | ||
| R3 | Elektrikli camlar | ||
| R4 | Devre açma rölesi |
Motor bölmesine genel bakış

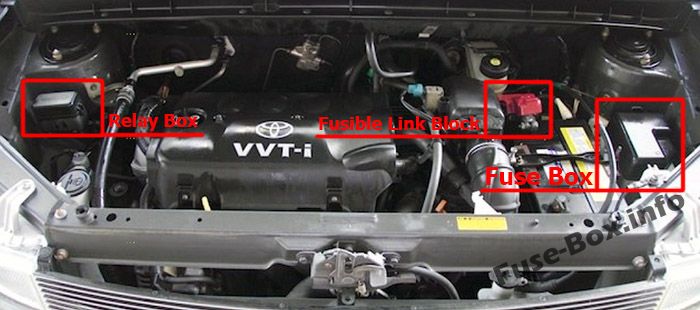

Sigorta kutusu konumu

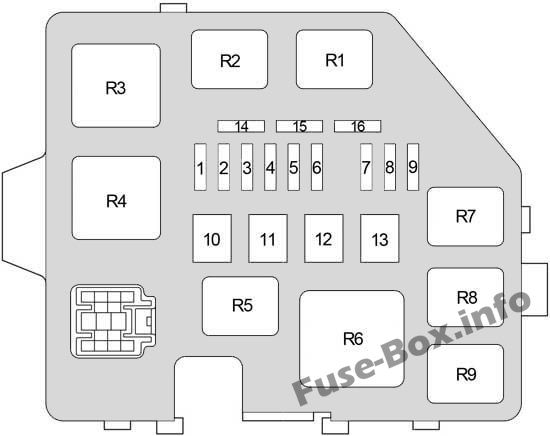

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | amplifikatör | atama |
|---|---|---|---|
| 1 | KUBBE | 15 | Saat, iç aydınlatma, sayaç göstergeleri |
| 2 | EFI | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 3 | korna | 15 | korna çalmak |
| 4 | AM2 | 15 | Marş sistemi, SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, boşaltma uyarı sistemi |
| 5 | NS | 30 | Başlangıç sistemi |
| 6 | – | – | Kullanılmamış |
| 7 | H-LP LH H-LP LO LH | 10 | Sol far |
| 8 | H-LP RH H-LP LO RH | 10 | Sağ far |
| 9 | klima | 7.5 | Klima sistemi |
| 10 | – | – | Kullanılmamış |
| 11 | RDI | 30 | Elektrikli soğutma fanı |
| 12 | HTR ALT1 | 50 | Klima sistemi |
| 13 | ABS N°1 | 40 | Kilitlenme önleyici fren sistemi |
| 14 | KIYAMAMAK | 30 | Kıyamamak |
| 15 | KIYAMAMAK | 15 | Kıyamamak |
| 16 | – | – | Kullanılmamış |
| R1 | Elektrikli soğutma fanı (No.1) | ||
| R2 | Elektrikli soğutma fanı (No.2) | ||
| R3 | Giriş | ||
| R4 | Kullanılmamış | ||
| R5 | Kullanılmamış | ||
| R6 | Isıtma (Klima) | ||
| R7 | EFI | ||
| R8 | Kullanılmamış | ||
| R9 | korna çalmak |
röle kutusu
| Numara. | amplifikatör | atama |
|---|---|---|
| 1 | – | Kullanılmamış |
| R1 | Kullanılmamış | |
| R2 | karın kasları | |
| R3 | karın kasları |
Sigorta bağlantı bloğu
| Numara. | Soyadı | amplifikatör | atama |
|---|---|---|---|
| 1 | – | – | Kullanılmamış |
| 2 | MÜDÜR | 60 | Kombine ABS, TRAC ve VSC yük ölçer Elektr10ik k10trollü şanzıman ve A / T göstergesi Motor k10trolü Emniyet kemeri uyarısı (Aralık 2005’ten itibaren) SRS çalıştırma ve ateşleme |
| 3 | HER ŞEY | 120 | ABS, TRAC ve VSC’yi şarj edin |
| 4 | karın kasları | 60 | ABS, TRAC ve VSC |
