Scion xA alt kompakt hatchback 2004’ten 2006’ya kadar üretildi. Bu yazıda
İçindekiler
Sigorta kutusunun şeması: Scion xA (2004-2006)
İç sigorta kutusu

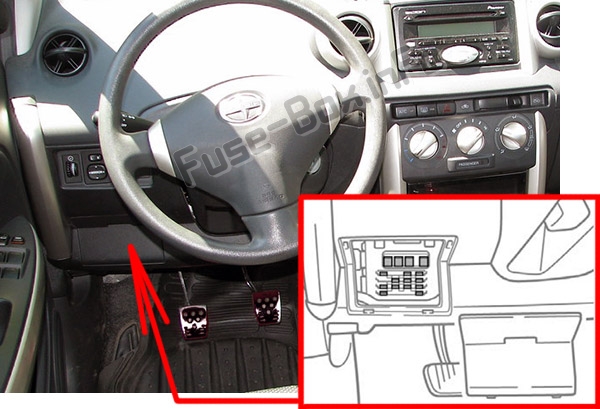

Sigorta kutusu konumu
Ön panelde (sol taraf), direksiy10 simidinin solundaki kapağın arkasında bulunur.

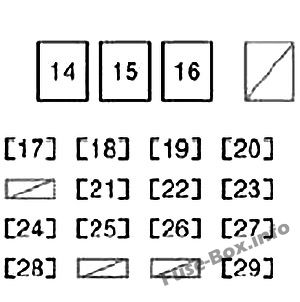

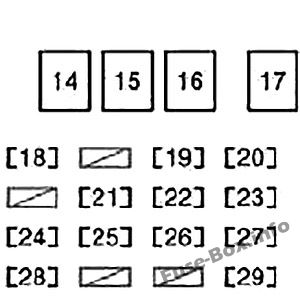

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Korumalı devre |
|---|---|---|---|
| 14 | AM1 | 40 | 2004-2005: “ACC”, “GAUGE”, “SİLECEK” ve “ECU-IG” sigortaları |
| 14 | AM1 | 50 | 2006: “ACC”, “GAUGE”, “SİLECEK” ve “ECU-IG” sigortaları |
| 15 | GÜÇLÜ | 30 | Elektrikli camlar |
| 16 | DESTEK | 40 | Klima sistemi |
| 17 | BESLEDİ | 30 | 2004-2005: Arka cam buğu giderme sistemi. |
| 17 | GÖSTERGE | 10 | 2006: Geri vites lambaları, şarj sistemi, klima sistemi, elektrikli cam sistemi, sayaç göstergeleri |
| 18 | GÖSTERGE | 10 | 2004-2005: Geri vites lambaları, şarj sistemi, klima sistemi, elektrikli cam sistemi, sayaç göstergeleri |
| 18 | BESLEDİ | 25 | 2006: Arka cam buğu giderme sistemi |
| 19 | G/Ç | 25 | Elektrikli kapı kilitleme sistemi |
| 20 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları |
| 21 | SİLECEK | 20 | 2004-2005: Ön cam silecekleri ve yıkayıcı |
| 21 | SİLECEK | 25 | 2006: Ön cam silecekleri ve yıkayıcı |
| 22 | ECU-B | 7.5 | SRS hava yastığı sistemi |
| 23 | SİS | 15 | Ön sis farları |
| 24 | CAC | 15 | Saat, çakmak |
| 25 | ECU-IG | 7.5 | Kilitlenme önleyici fren sistemi, elektrikli soğutma fanı |
| 26 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 27 | DOYGUNLUK | 10 | Flaşörler, acil flaşörler |
| 28 | O | 7.5 | Klima sistemi |
| 29 | DUR | 10 | Fren lambaları, yüksek m10teli fren lambası, kilitlenme önleyici fren sistemi, vites kilidi sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
Motor bölmesi sigorta kutusu

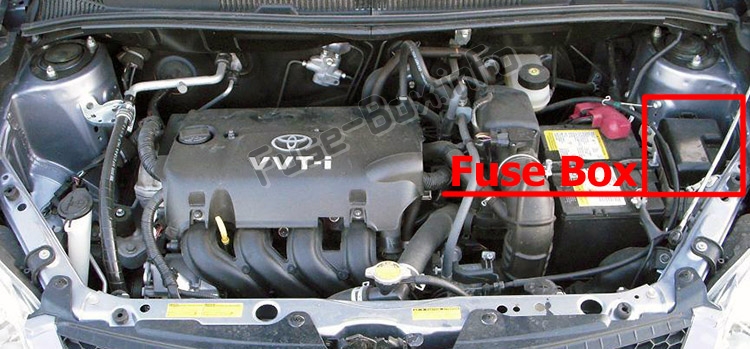

Sigorta kutusu konumu

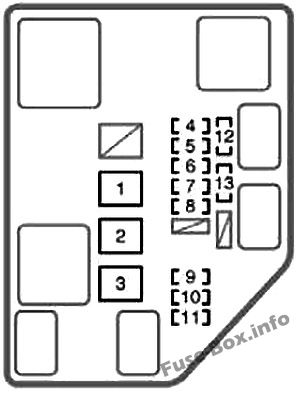

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | amplifikatör | Korumalı devre |
|---|---|---|---|
| 1 | RDI | 30 | Elektrikli soğutma fanı |
| 2 | HTR ALT1 | 50 | Klima sistemi |
| 3 | ABS N°1 | 40 | Kilitlenme önleyici fren sistemi |
| 4 | KUBBE | 15 | Saat, iç aydınlatma, sayaç göstergeleri |
| 5 | EFI | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 6 | korna | 15 | korna çalmak |
| 7 | AM2 | 15 | Marş sistemi, SRS hava yastığı sistemi, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, boşaltma uyarı sistemi |
| 8 | NS | 30 | Başlangıç sistemi |
| 9 | H-LP LH H-LP LO LH | 10 | Sol far |
| 10 | H-LP RH H-LP LO RH | 10 | Sağ far |
| 11 | klima | 7.5 | Klima sistemi |
| 12 | KIYAMAMAK | 30 | Kıyamamak |
| 13 | KIYAMAMAK | 15 | Kıyamamak |
